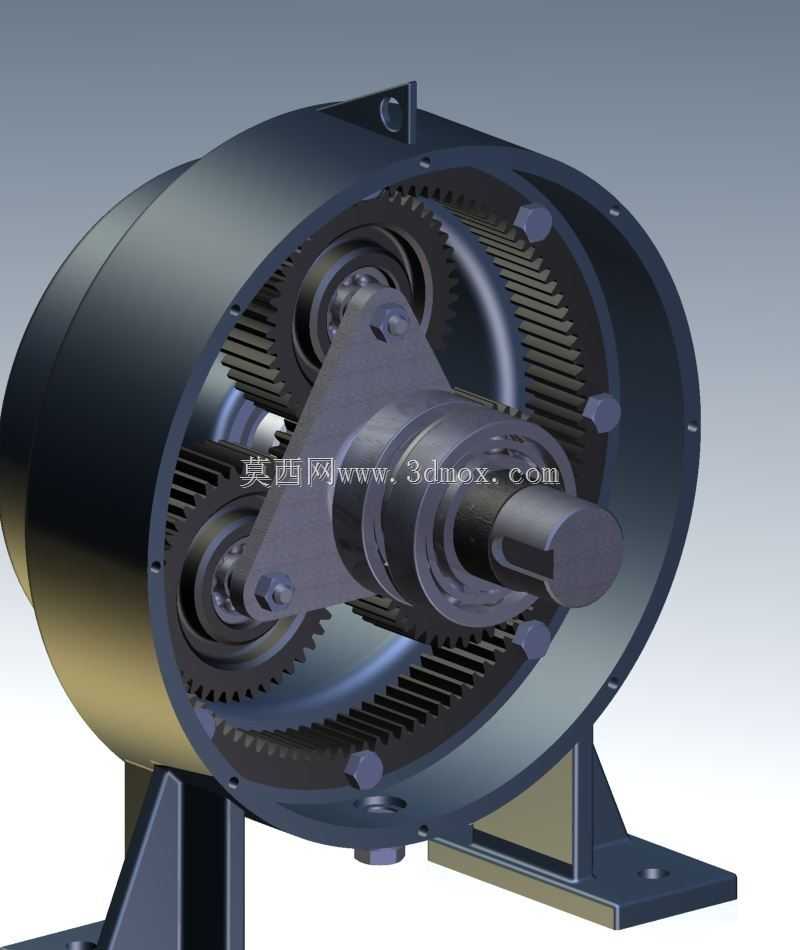

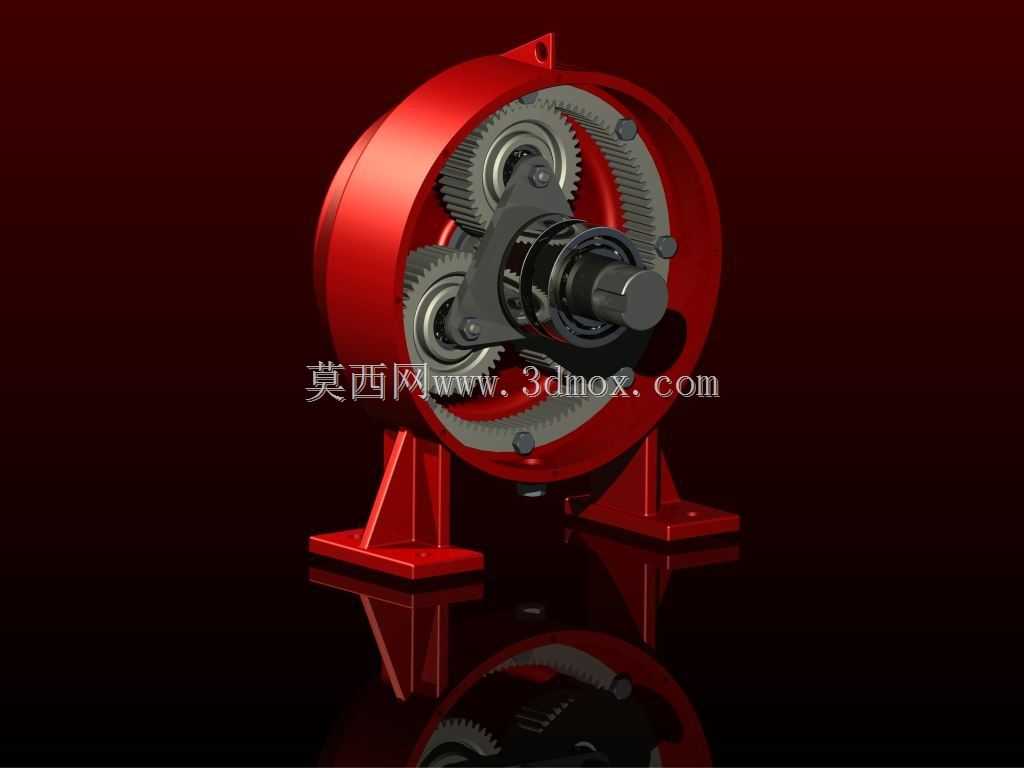

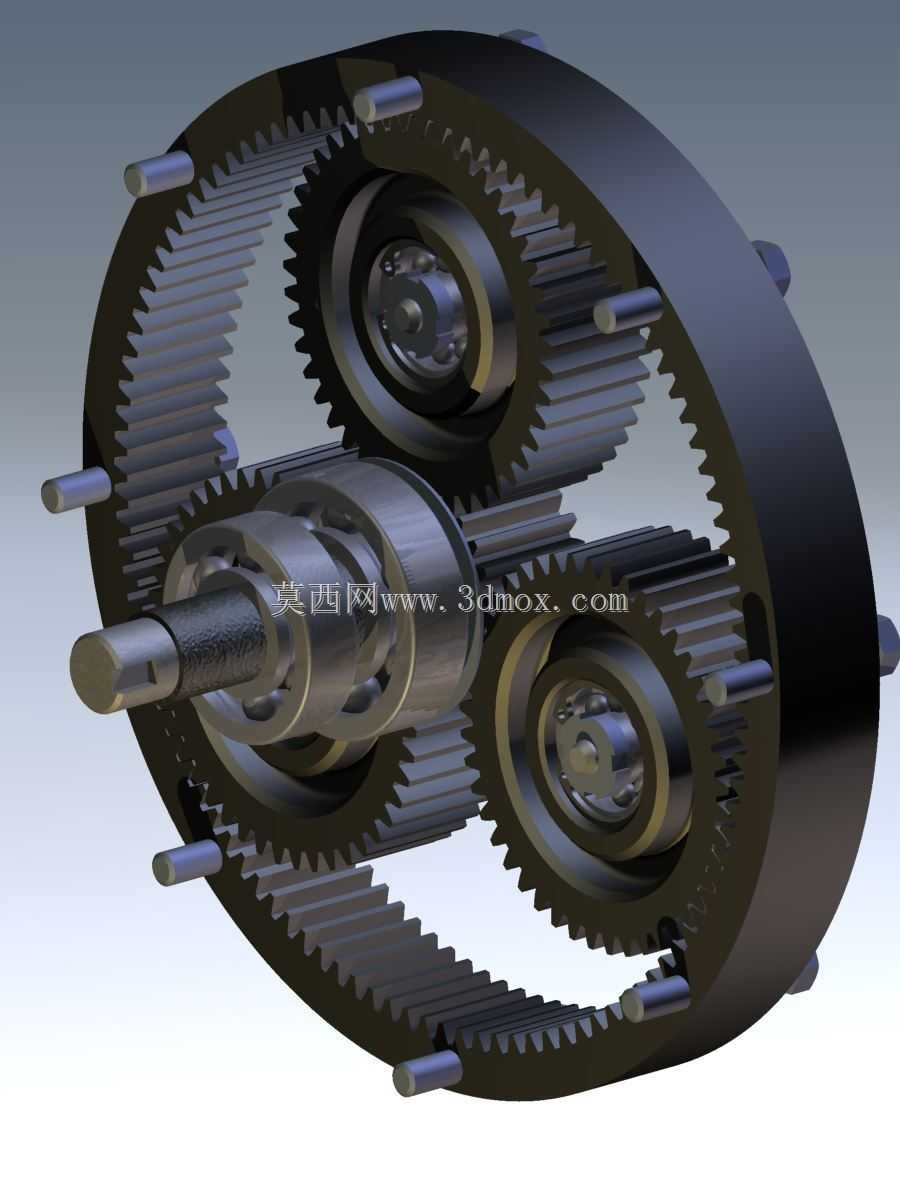

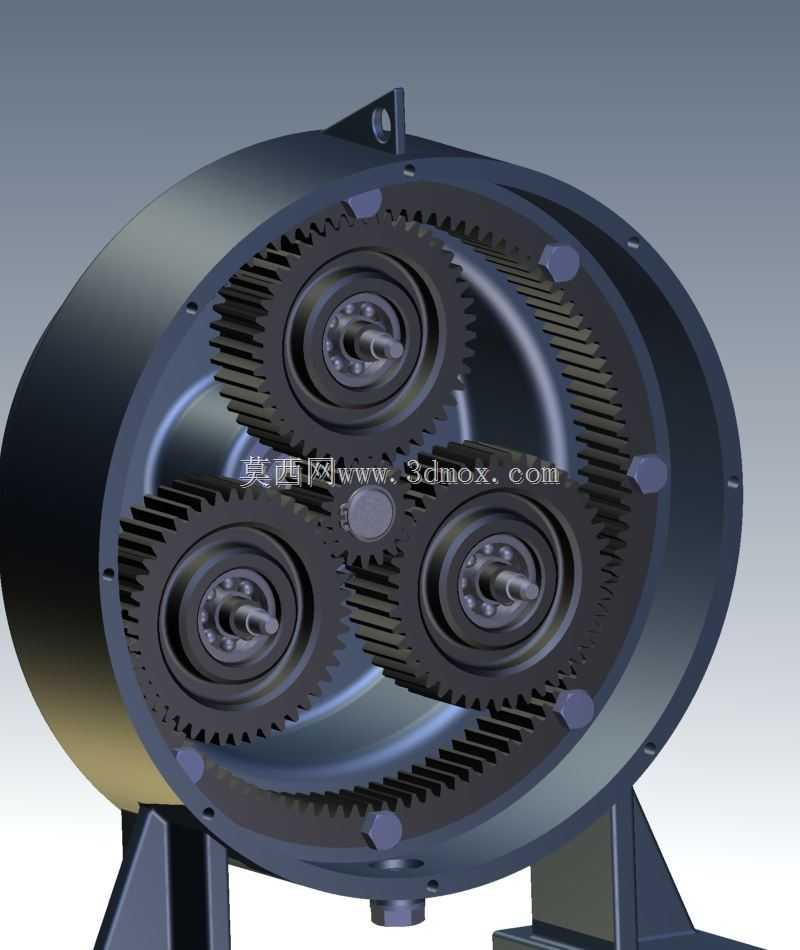

在工业传动场景中,行星齿轮箱的应用覆盖了从输送线驱动、自动化设备动力传输到工程机械动力匹配的诸多领域,这类传动结构凭借同轴输入输出的布局特性,能在有限安装空间内实现较高的传动比,同时保证多齿啮合带来的载荷均匀性,相比平行轴齿轮结构拥有更紧凑的体积与更强的抗过载能力。这套全行星齿轮箱采用单级行星轮系布局,总传动比设定为7,内齿圈固定于箱体壳体,太阳轮作为动力输入端连接驱动源,三个行星轮通过行星架实现扭矩输出,动力传递过程中,输入扭矩经太阳轮分流至三个均匀布置的行星轮,再通过行星架汇流输出,这种功率分流的设计能让每个齿轮承受的载荷大幅降低,在同等输出扭矩要求下,可有效缩小齿轮模数与整体箱体尺寸。从安装边界来看,

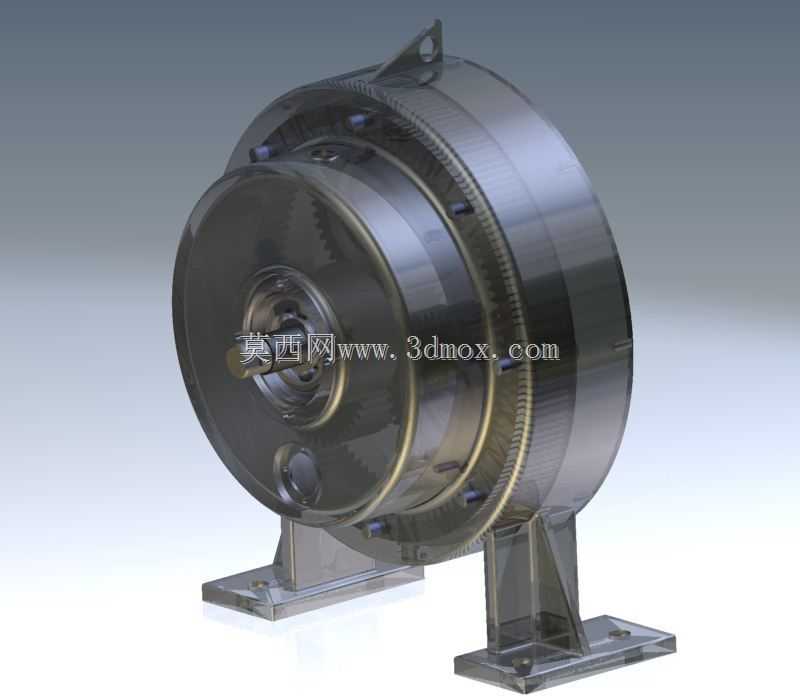

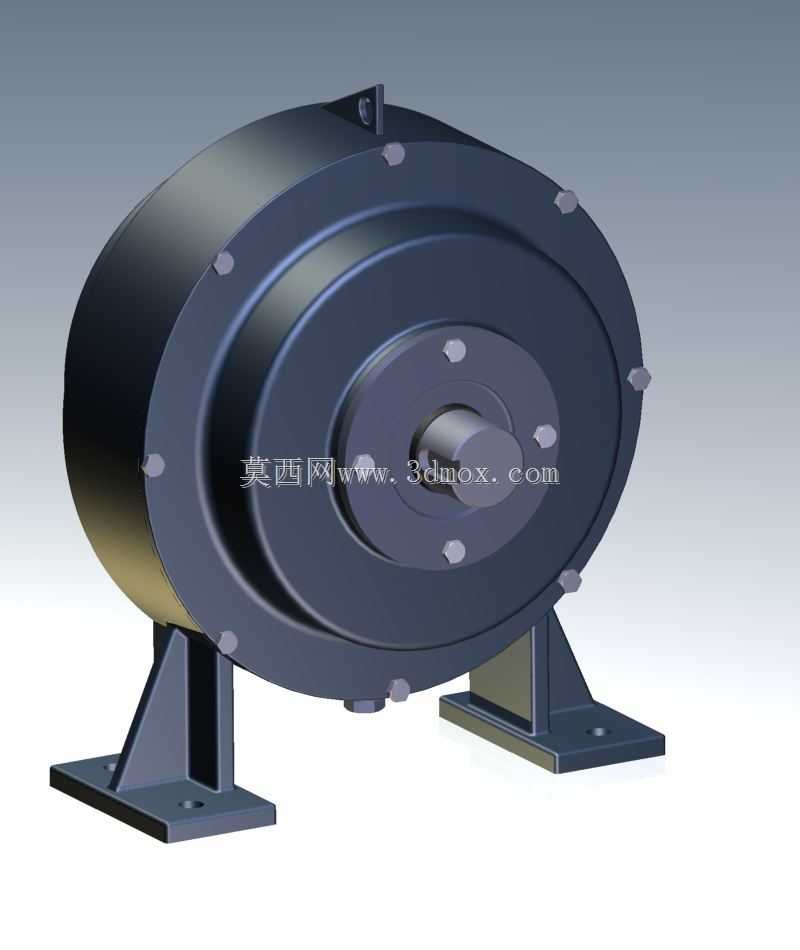

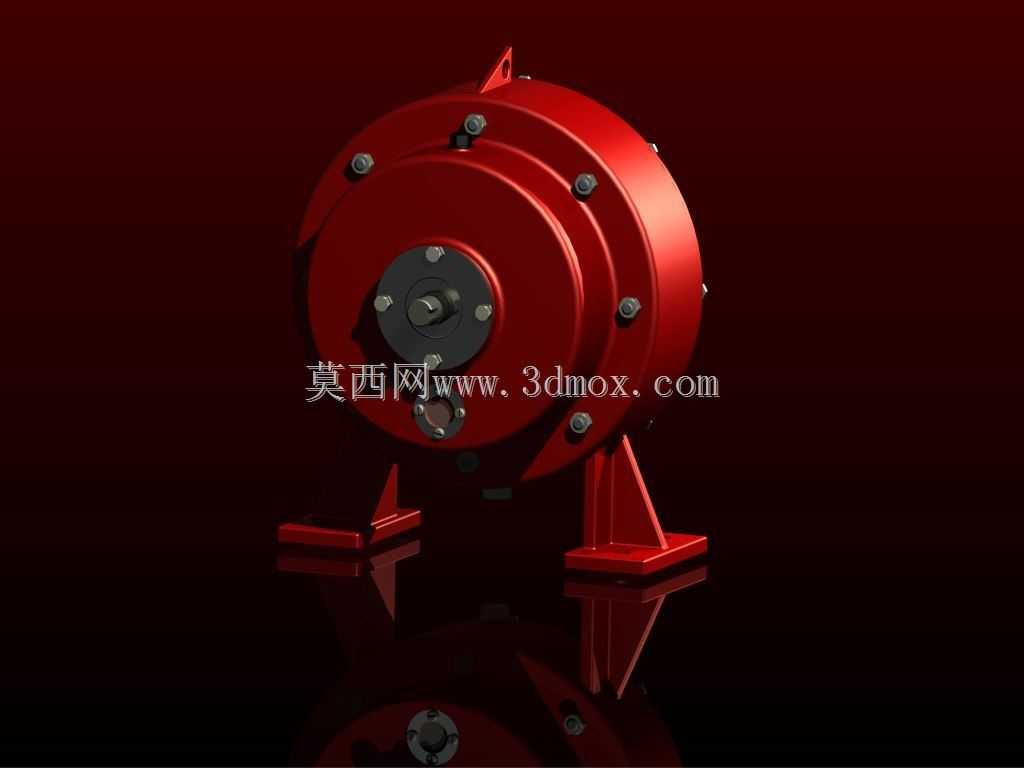

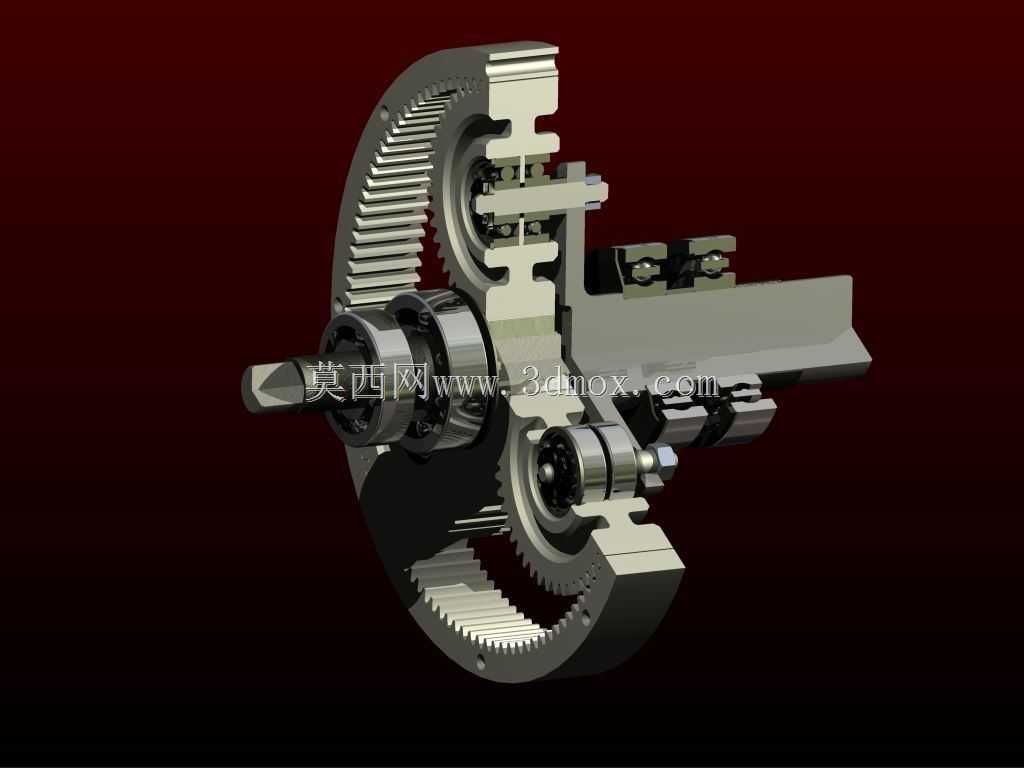

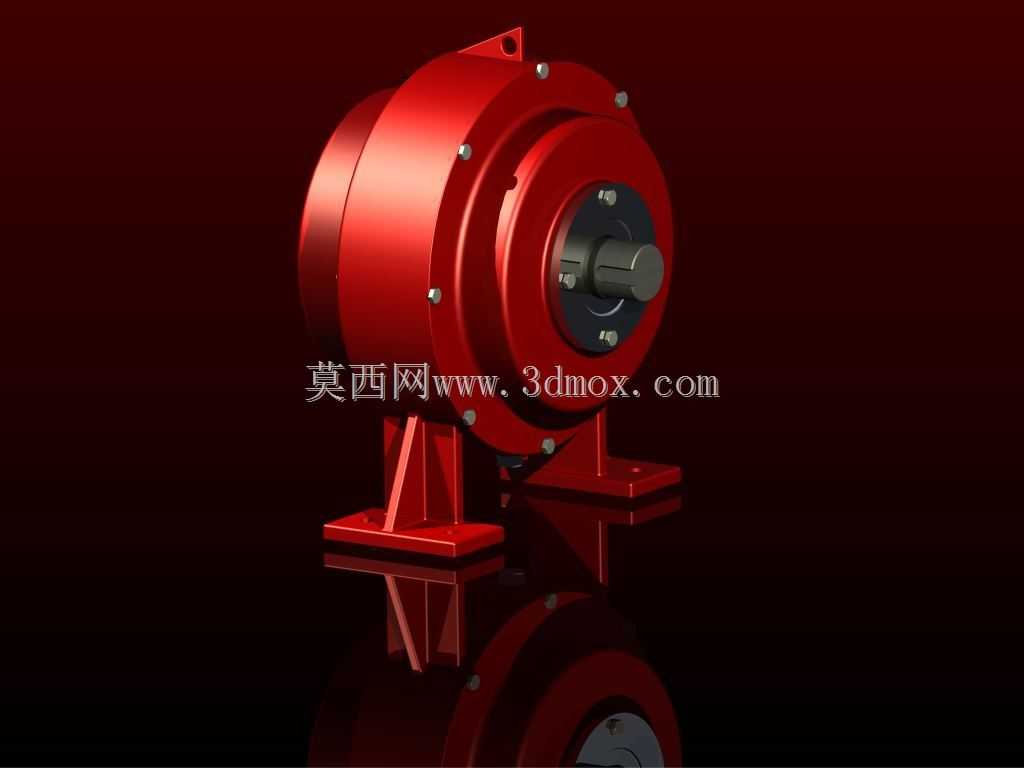

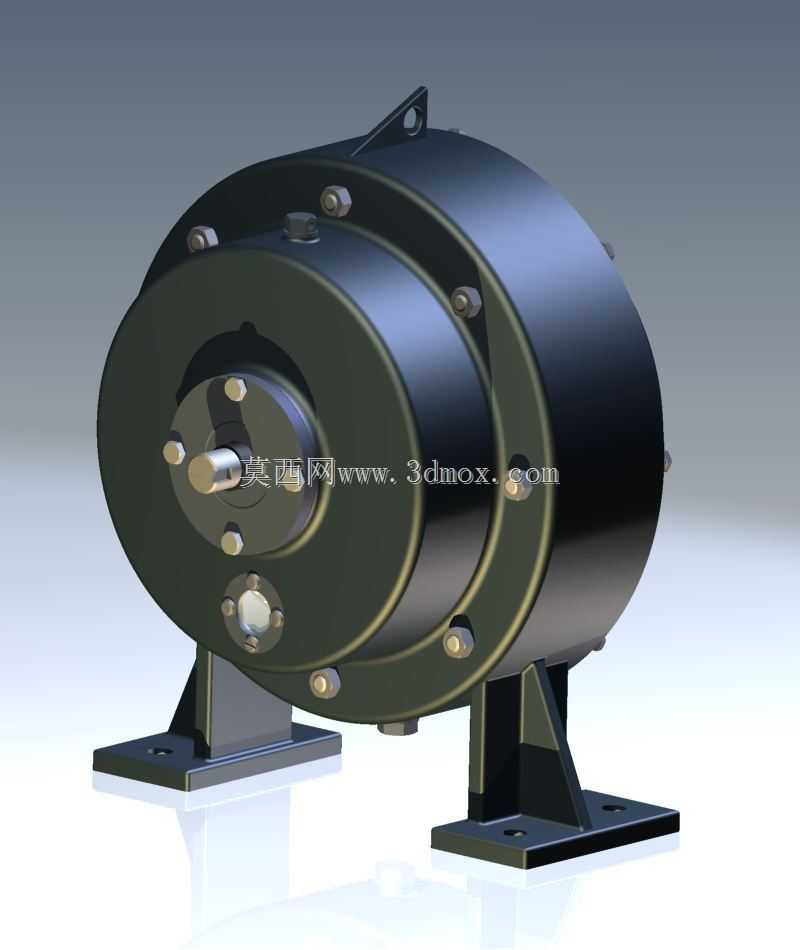

箱体采用带安装支脚的筒式结构,底部两个对称支脚预留螺栓安装孔,可直接固定于设备安装基面,输入轴与输出轴保持同轴线布置,能直接匹配同轴安装的驱动电机与负载端,无需额外加装联轴器调整轴系对齐度,适配多数自动化产线、小型输送设备的安装空间要求。设计过程中优先考虑了轮系的装配工艺性,内齿圈与箱体采用一体化结构减少装配累积误差,行星轮通过滚针轴承安装于行星架的销轴上,保证行星轮自转过程的转动灵活性,同时行星架与输出轴采用一体式锻造结构,避免键连接带来的应力集中问题,提升输出端的扭矩承载能力。箱体端盖采用止口定位结构,与筒体配合时能保证轴承安装孔的同轴度,输入输出端均设置密封槽可加装骨架油封,避免传动润滑脂泄漏同时阻挡外部粉尘进入轮系内部,
适配多粉尘的工业车间使用场景。轮系参数匹配阶段,通过调整太阳轮与行星轮的齿数配比实现固定传动比,齿向修形设计可抵消装配误差带来的轮齿偏载问题,齿轮采用常用的20度压力角设计,加工工艺性好,无需特殊定制刀具即可完成滚齿、插齿加工,降低后续备件的加工成本。实际使用中,这类行星齿轮箱可适配伺服电机、步进电机等驱动源,为末端执行机构提供减速增扭的作用,在低速大扭矩的传动场景下,能有效避免驱动源因负载过大出现的堵转问题,同时紧凑的结构不会占用过多设备内部空间,适合在对安装体积有严格限制的小型自动化设备中使用。
