单级蜗杆蜗轮传动减速装置结构设计

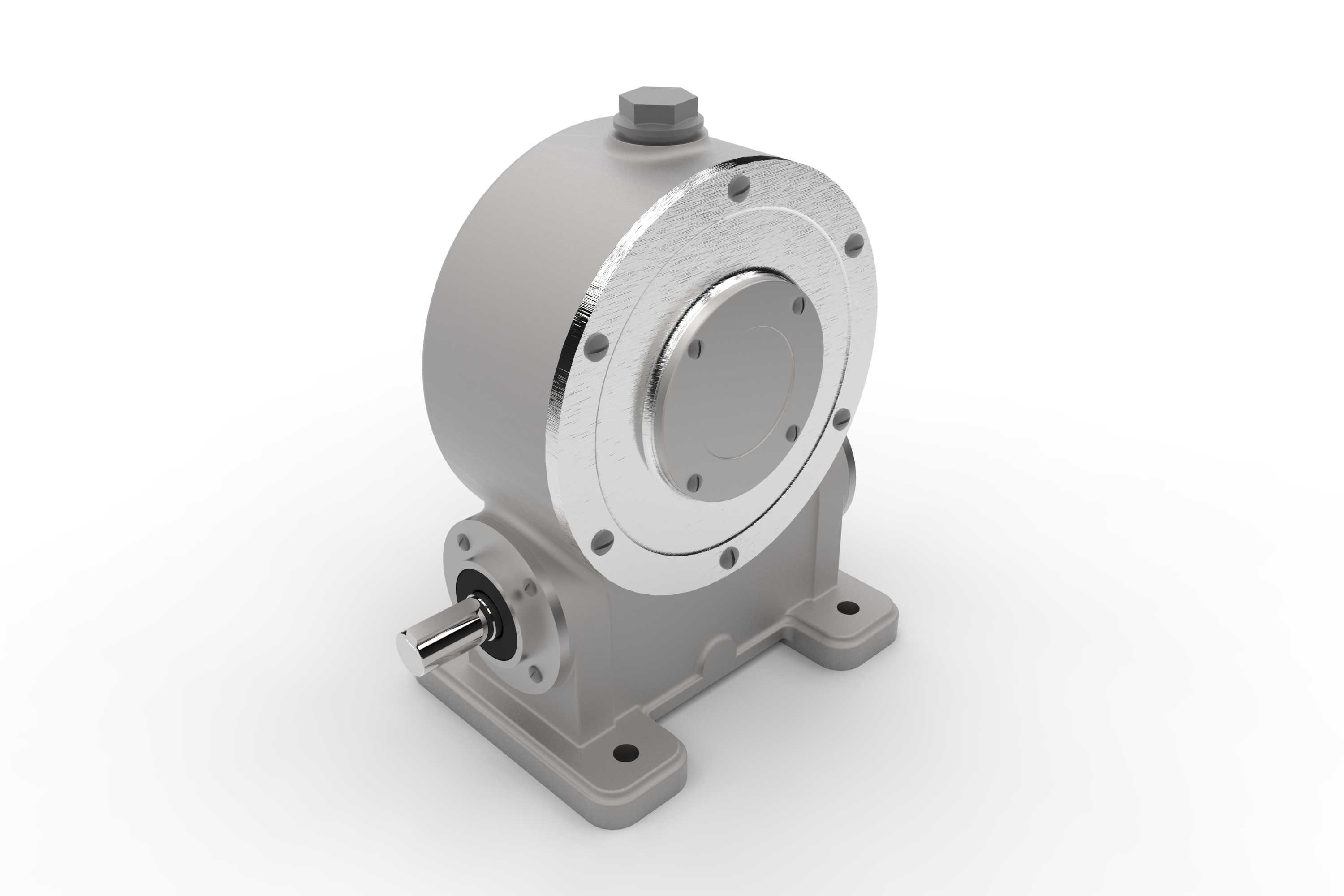

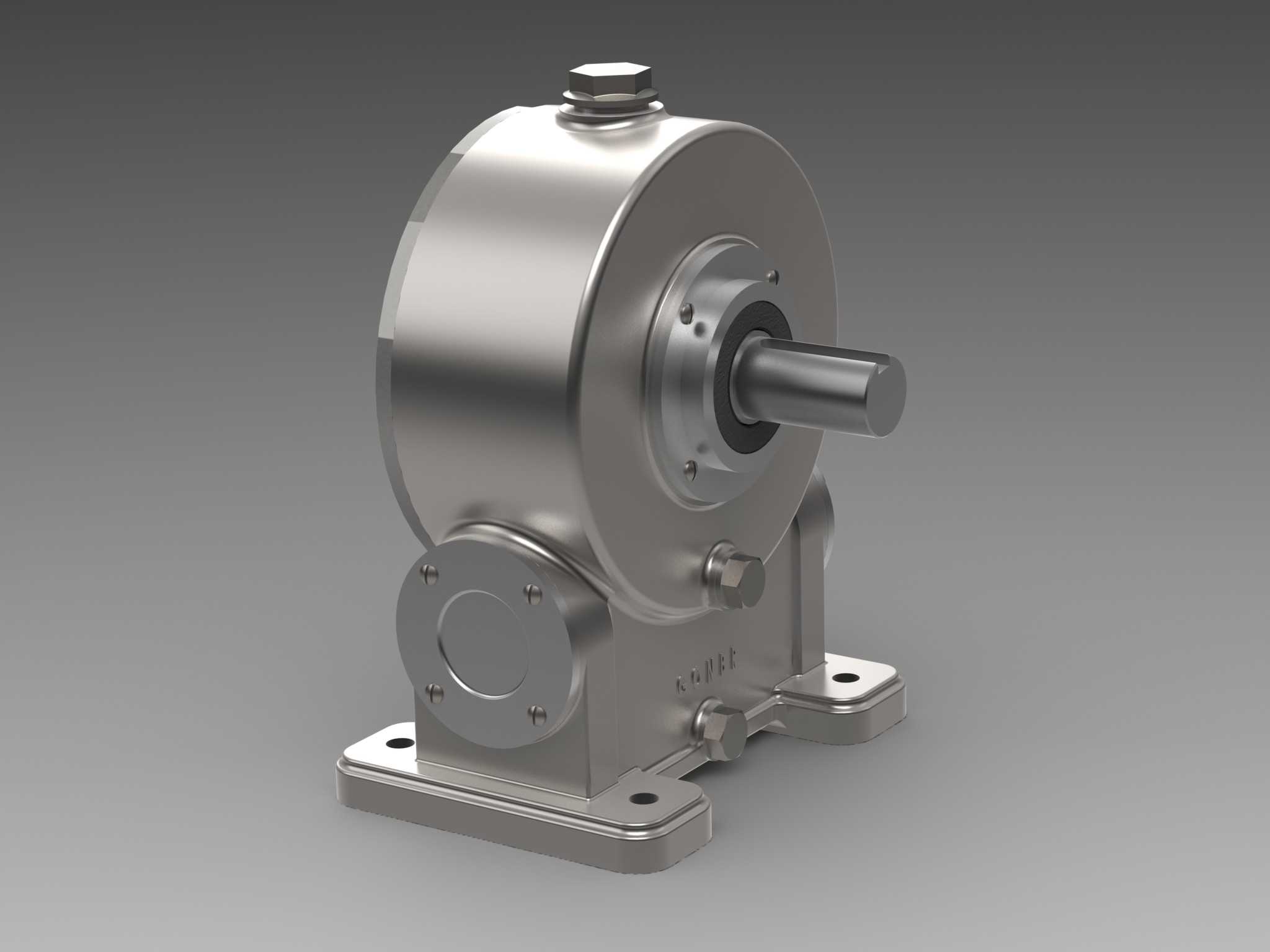

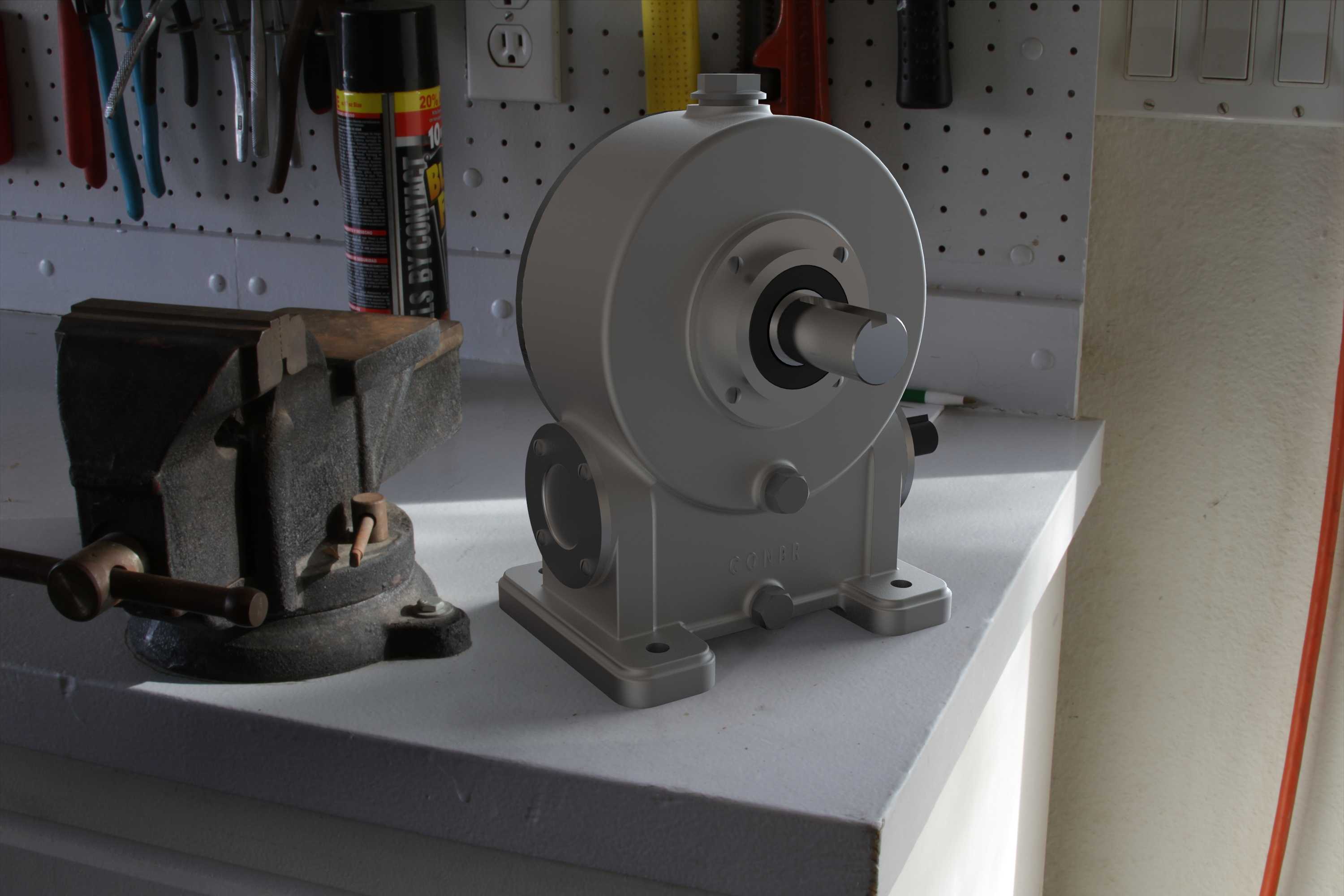

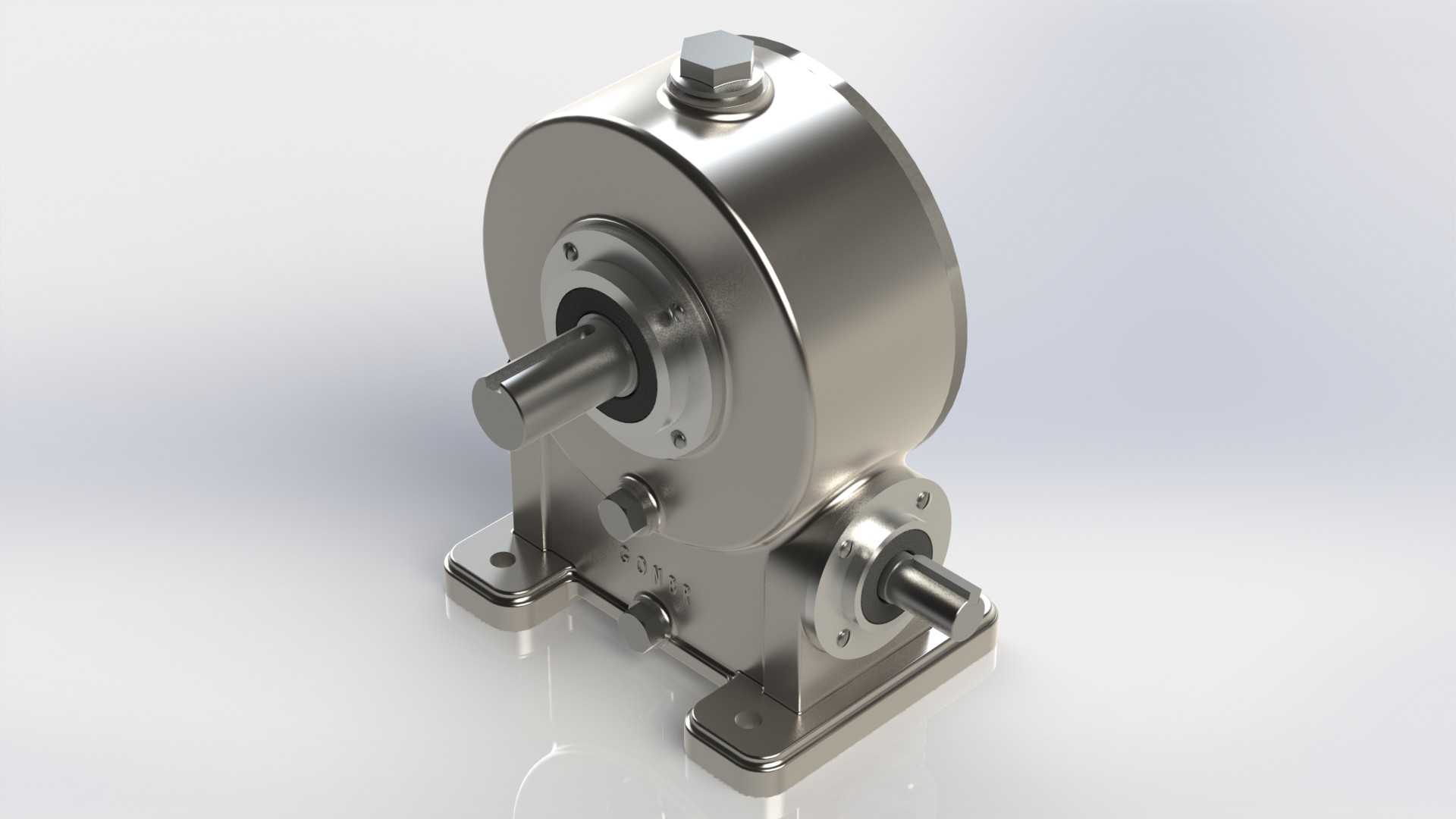

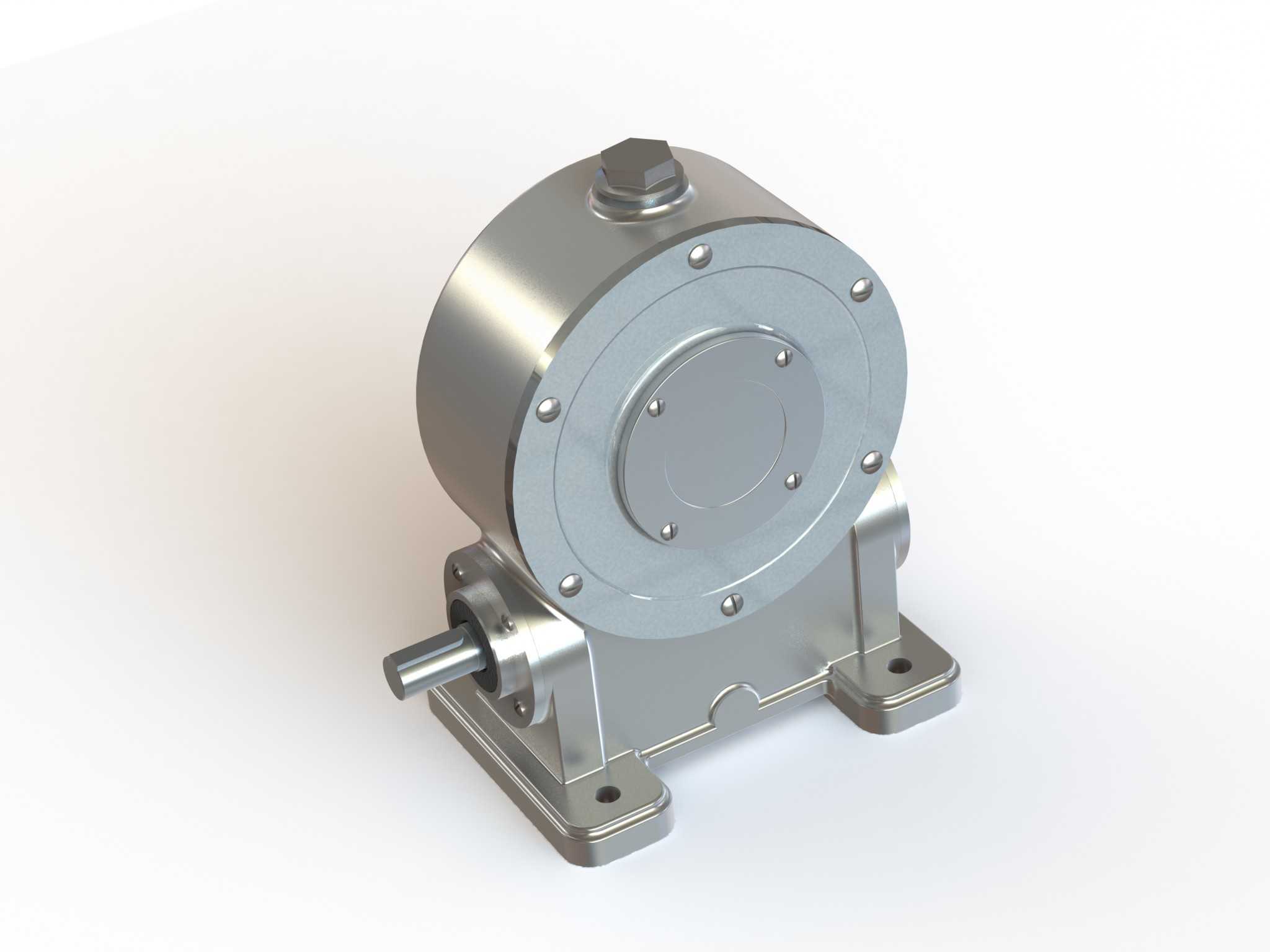

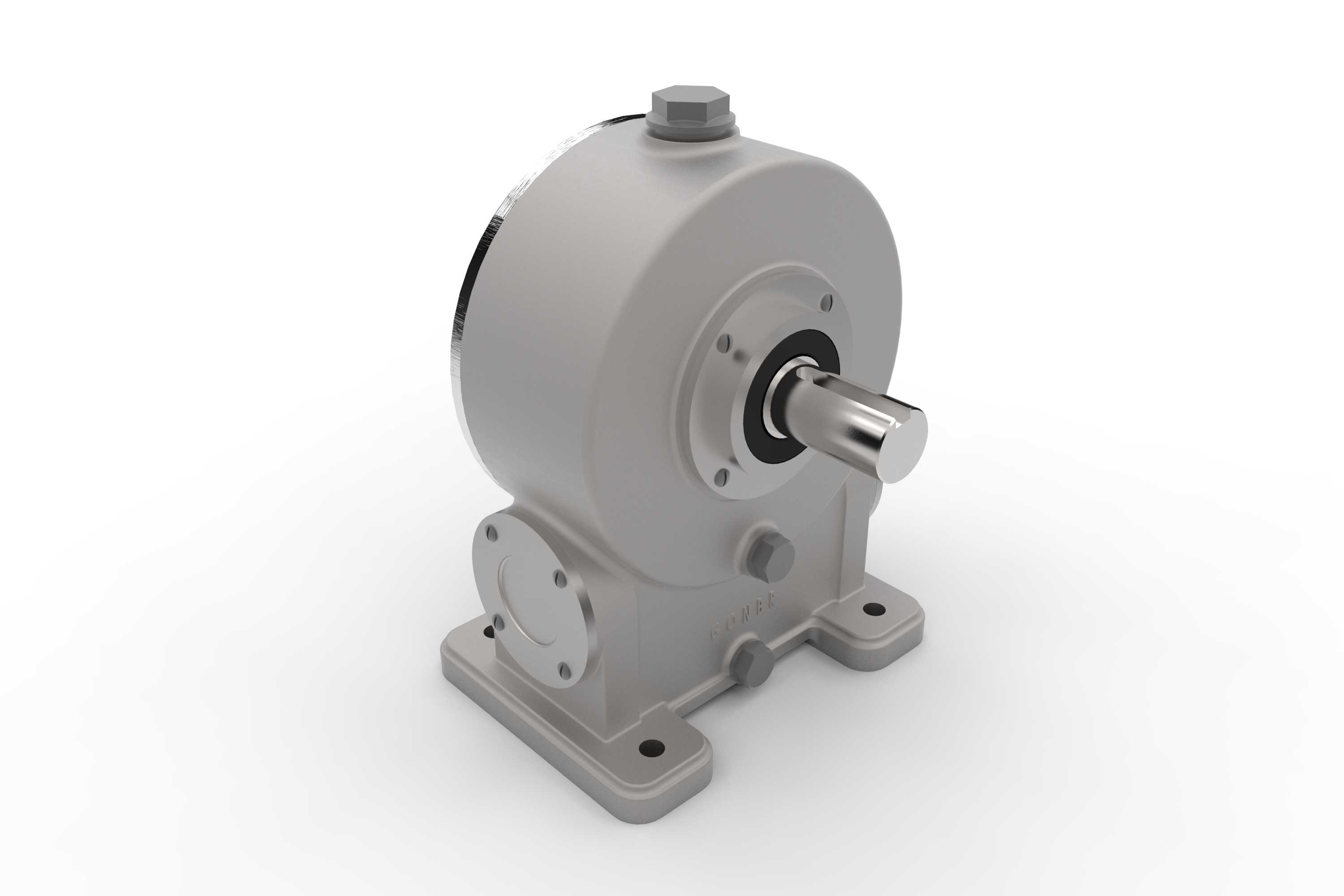

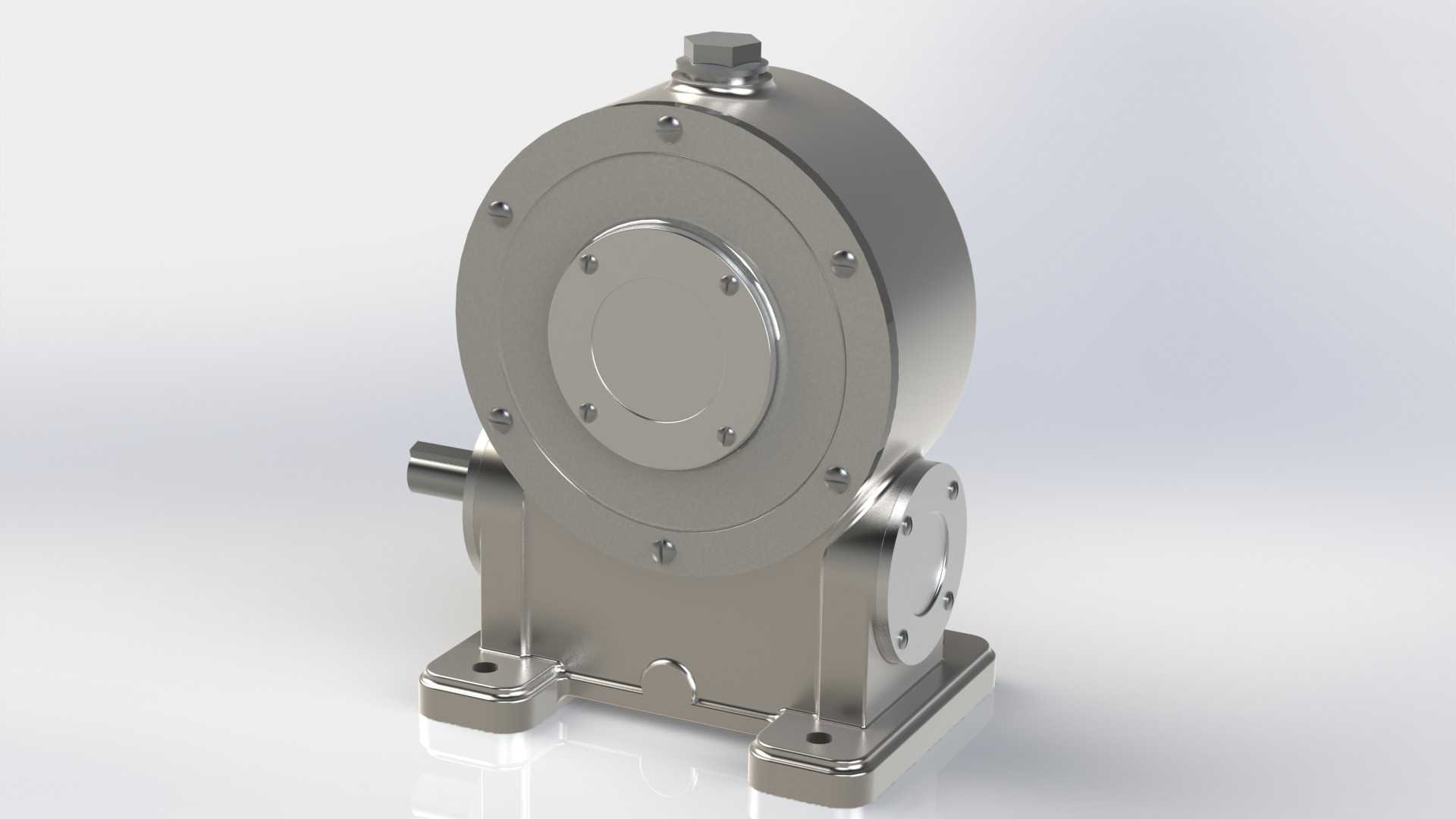

　　在轻工输送、小型自动化生产线、食品包装设备这类对输入输出轴垂直布置有需求的工况里，单级蜗杆减速结构的应用占比一直不低，这类结构的核心优势是单级就能实现较大的传动比，同时运行过程中啮合齿数多，传动平稳性比同规格的直齿轮减速结构更好，噪音控制表现更优，适合布置在对运行噪音有要求的车间工位旁。这款蜗杆减速结构的设计，首先从安装边界入手，底部采用一体式铸造的安装脚座，脚座上预留的两个长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装时的底座加工精度要求，安装面的平面度公差控制在Ra3.2以内，保证安装后箱体不会出现额外的装配应力。输入轴采用伸出式圆柱轴端，轴端加工有标准的键槽，可直接通过联轴器与驱动电机输出端连接，

　　轴伸处的密封采用接触式骨架油封，能避免箱体内润滑油泄漏，同时阻挡外界粉尘进入箱体内部，适配多粉尘的车间作业环境。箱体采用剖分式结构设计，侧面的端盖通过内六角螺栓与箱体连接，端盖与箱体的配合面设置有密封槽，安装时加装密封垫片即可保证结合面的密封性能，顶部设置的注油螺塞，可方便日常维护时加注润滑油，同时螺塞上预留有透气孔，平衡箱体内外的气压差，避免长时间运行后箱体内温度升高、压力增大导致的密封件渗漏问题。输出轴的轴伸长度经过匹配计算，可适配常规的链轮、带轮安装尺寸，轴肩位置的定位台阶可保证传动件安装时的轴向定位精度，不需要额外加装定位套即可完成轴向固定。设计过程中对蜗杆蜗轮的中心距做了标准化适配，可直接匹配常规的蜗杆蜗轮参数选型，

　　后期维护更换配件时不需要单独定制加工，降低设备的运维成本。箱体的壁厚按照铸造工艺要求做了均匀化处理，避免壁厚突变导致的铸造缺陷，轴承安装位的同轴度公差严格控制，保证蜗杆与蜗轮的啮合间隙在合理范围内，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小出现运行卡滞、磨损加剧的问题。脚座的高度经过优化，保证箱体底部与安装底座之间留有足够的间隙，方便后期清理安装面的杂物，也能避免运行过程中箱体底部与底座之间出现积水锈蚀的问题。
