EOT起重机行走机构二级工业齿轮箱结构

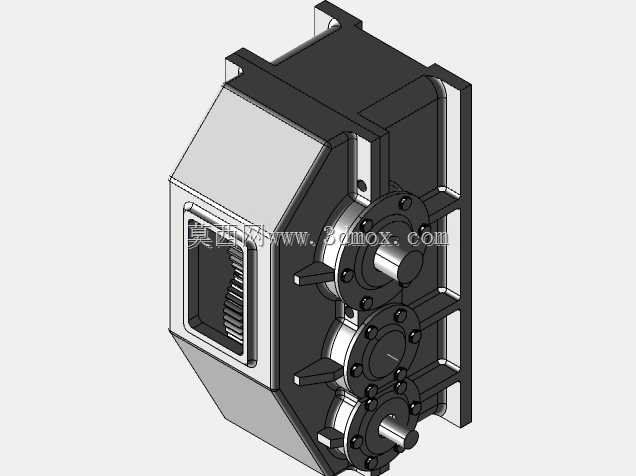

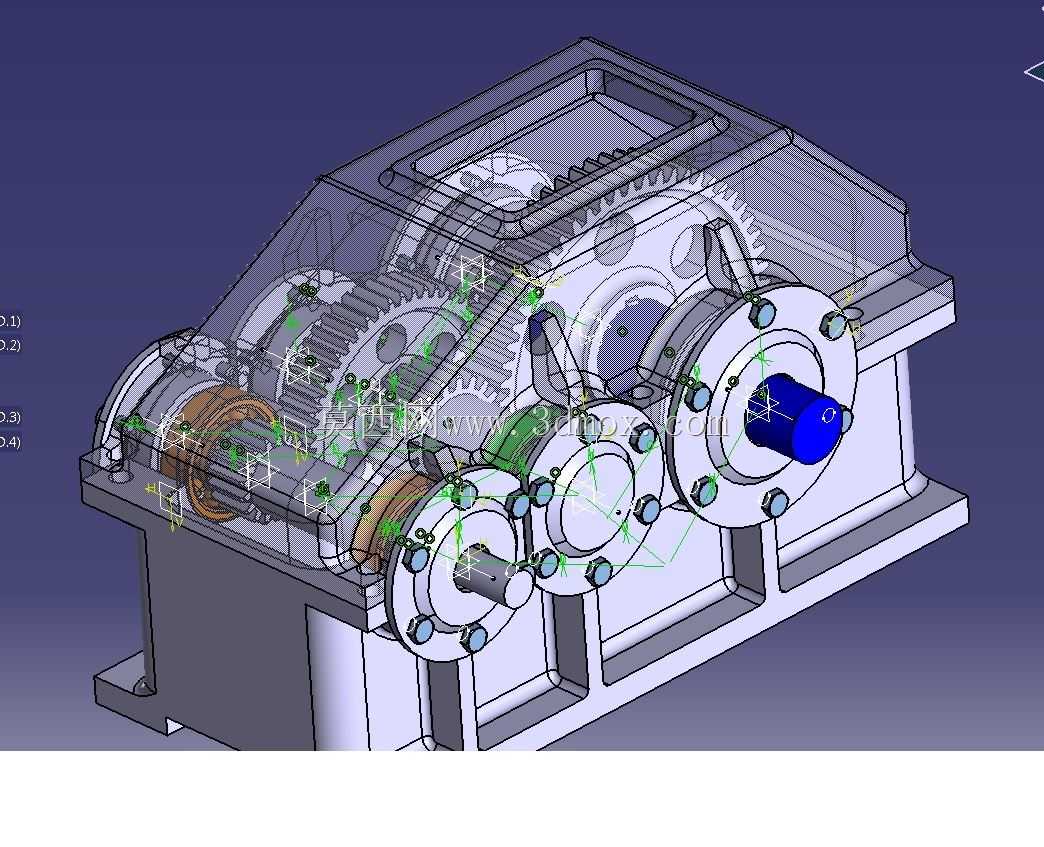

　　在桥式起重机也就是常说的EOT起重机的行走机构设计中，二级减速齿轮箱是决定大车或小车运行平稳性、负载能力的核心传动部件，这类齿轮箱需要同时满足低速大扭矩输出、运行冲击载荷耐受、长周期免维护的多重工况要求，和普通输送线用减速箱的设计逻辑有明显区别。从结构布局来看，这款二级齿轮箱采用展开式圆柱齿轮传动布局，输入轴通过联轴器对接行走驱动电机，动力经第一对斜齿轮副完成一级减速后，传递到中间轴，再经第二对斜齿轮副完成二级减速，最终由输出轴连接行走轮组，将电机的高转速低扭矩转化为行走轮需要的低转速大扭矩，匹配起重机行走时的速度与牵引力要求。斜齿轮副的选用是这类起重用齿轮箱的典型设计，相比直齿轮，斜齿轮啮合重合度更高，传动过程中冲击更小、

　　噪音更低，同时承载能力更强，能够承受起重机启动、制动时的瞬时冲击载荷，避免打齿故障。箱体采用剖分式结构设计，上下箱结合面经过精密铣削加工，保证密封性能的同时，也方便内部齿轮、轴系、轴承的装配与后期检修，箱座底部设置带安装孔的支撑脚，安装孔的位置尺寸严格匹配起重机端梁的安装基准，安装时不需要额外加工适配底座，直接通过螺栓紧固即可完成固定，安装边界充分考虑了端梁的预留空间，箱体的宽度、高度尺寸避开了端梁上的走台、线缆桥架等附属部件的安装位置，不会出现装配干涉。轴系部分，三根平行轴均采用圆锥滚子轴承作为支撑，这类轴承可以同时承受径向载荷和轴向载荷，抵消斜齿轮传动时产生的轴向分力，轴承端盖通过螺栓固定在箱体上，端盖与箱体之间设置密封垫片，

　　防止润滑油泄漏同时阻挡外部粉尘进入箱体内部，输入轴、输出轴的伸出端都设置了双唇形密封圈，适配起重机车间多粉尘、偶尔有切削液或雨水溅落的使用环境。齿轮的参数设计上，两级齿轮的传动比分配经过优化，一级传动采用小传动比，二级传动采用大传动比，让两级齿轮的承载能力大致相等，同时保证箱体的径向尺寸尽可能紧凑，不会因为齿轮外圆过大导致箱体宽度超出安装空间，齿轮的齿面经过硬化处理，齿面硬度满足重载传动的耐磨要求，齿向修形处理可以补偿轴系受载后的弯曲变形，避免轮齿偏载，延长齿轮使用寿命。箱体顶部设置了观察窗，可以不用拆开箱盖就观察内部齿轮的啮合情况、润滑油的油位状态，侧面设置油位塞和放油塞，方便日常维护时检查油质、更换润滑油，

　　箱体的加强筋布置在轴承座对应的外壁位置，提升箱体的刚性，避免受载后箱体变形导致轴系同轴度超差，影响齿轮啮合精度。这类齿轮箱在实际应用中，直接决定了起重机行走机构的运行可靠性，一旦齿轮箱出现故障，会直接导致起重机无法正常行走，影响整个车间的物料吊运作业，因此设计过程中每一处结构都围绕重载、耐冲击、易维护的核心需求展开，没有冗余的功能结构，所有尺寸、公差、配合的选择都匹配起重设备的实际工况要求。
