笔型标准气缸结构三维设计

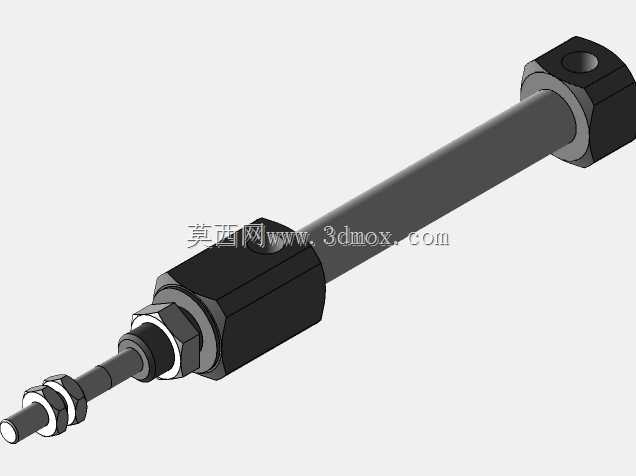

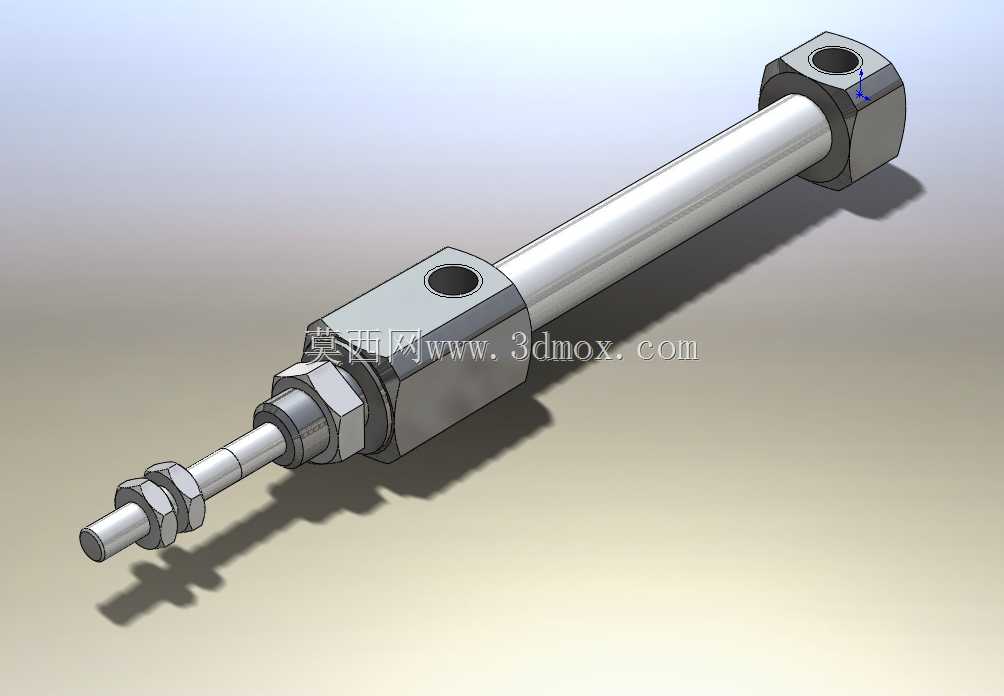

　　这种设计特别适合排布在密集的气动回路工位里，避免相邻气缸的气路接头出现干涉。设计过程中首先要匹配的是行程参数，这款20mm行程的规格，适配的是工件微小位移的调整场景，比如电子元件焊装前的引脚定位、标签粘贴时的压合动作，行程过长反而会增加动作节拍的耗时，过短则无法满足动作位移要求；缸径6mm的规格，在0.5MPa的常规工作气压下，输出推力大概在1.4kgf左右，足够应对轻薄工件的推压、小型夹具的夹紧动作，不会因为输出力过大压损脆性工件，也不会因为推力不足出现动作不到位的情况。从结构细节来看，活塞杆和端盖之间采用了内置的防尘圈与导向环结构，导向环采用低摩擦的复合材料，既能保证活塞杆直线动作的同轴度，避免活塞杆伸出时出现偏磨导致漏气，在轻工自动化装配、电子元器件分拣、小型工装夹具驱动这类对安装空间有严格限制的工位里，这类笔型气缸是应用频次极高的气动执行元件，区别于大缸径的标准气缸，它的缸筒外径做了极致压缩，能塞进设备侧装板、工装立板之间的狭窄间隙里，完成短行程的直线推压、工件顶升、挡料定位这类动作。从结构设计来看，这款气缸采用了活塞杆侧外螺纹安装的结构，杆端配套了锁紧螺母，安装时可以直接穿过安装板的光孔，通过两个螺母背紧固定，不需要额外的法兰安装附件，能进一步压缩安装占用的轴向空间；缸体两端的端盖采用了一体化的内六角外形，端盖上预留的径向通孔作为气口，不需要额外外接气嘴接头的突出结构，气管可以直接插入端盖的气口完成连接，进一步缩小了径向的安装边界，

　　也能阻挡工位环境里的细小粉尘、切削碎屑进入缸筒内部，延长密封件的使用寿命；缸筒和两端端盖的连接采用了滚压收口的工艺，没有额外的螺栓连接件，既保证了连接强度，也让缸体外壁保持光滑的圆柱面，安装时可以直接穿过安装孔做径向固定，不需要预留螺栓的操作空间。在实际设备选型应用时，这类气缸的安装边界需要注意几个维度：首先是轴向的预留长度，要考虑活塞杆完全伸出时的总长度，避免动作到位后杆端和周边结构发生碰撞；其次是径向的空间预留，虽然缸体本身外径很小，但要预留气管插拔的操作空间，端盖气口的位置可以根据安装方向做周向调整，设计安装板时可以提前预留气路走线的槽位，避免气管弯折过度导致气路不畅。另外这款气缸支持配置调整，也就是可以根据实际工位的需求，

　　选择不同的活塞杆端结构、密封件材质，比如在有少量切削液的工位，可以选用耐油的密封材质，在需要频繁动作的高速工位，可以选用低摩擦阻力的密封结构，适配不同的工况需求。从建模逻辑来看，这类气缸的三维建模需要重点保证几个配合尺寸的精度：首先是活塞杆和导向环的配合间隙，间隙过大会导致活塞杆晃动，影响动作精度，间隙过小会增加动作阻力，出现爬行现象；其次是端盖和缸筒的配合同轴度，如果两者同轴度偏差超过0.02mm，会导致活塞在缸筒内运动时出现偏磨，缩短气缸的使用寿命；还有杆端螺纹的尺寸精度，要和配套的锁紧螺母匹配，保证安装时的固定可靠性。在自动化设备的整体布局里，这类小型笔型气缸往往不会单独使用，通常会和直线导轨、真空吸盘、小型夹指配合，

　　完成一系列的上下料动作，比如在小型零件的检测工位，气缸负责将待检测工件顶升到检测相机的对焦位置，检测完成后再缩回，让工件流到下一个工位，这种应用场景下，气缸的动作响应速度直接影响整个工位的节拍，这款气缸的内部气路做了优化，气路通道的截面积足够大，充气和排气的速度更快，能缩短动作的响应时间，适配更高节拍的生产需求。另外在设计安装结构时，要注意气缸的受力方向，尽量让负载的作用方向和活塞杆的轴线重合，避免承受径向负载，因为这类笔型气缸的活塞杆直径较小，承受径向负载很容易导致活塞杆弯曲，或者加速导向环的磨损，如果实际工况里不可避免有少量径向力，可以在气缸侧方配套微型直线导轨做导向，让气缸只提供轴向的驱动力，径向负载由导轨承担，能大幅提升气缸的使用寿命。
