带折叠支架的双读取器触控交互终端结构

　　这款交互终端的结构设计，最初是面向政务大厅、社区服务网点、企业前台这类需要高频身份核验、业务自助办理的场景做的适配，日常使用中操作人员或办事人员可直接通过触控屏完成信息录入、凭证核验、业务查询等操作，不需要额外外接键鼠等输入设备，能大幅缩减窗口服务的人工对接压力。

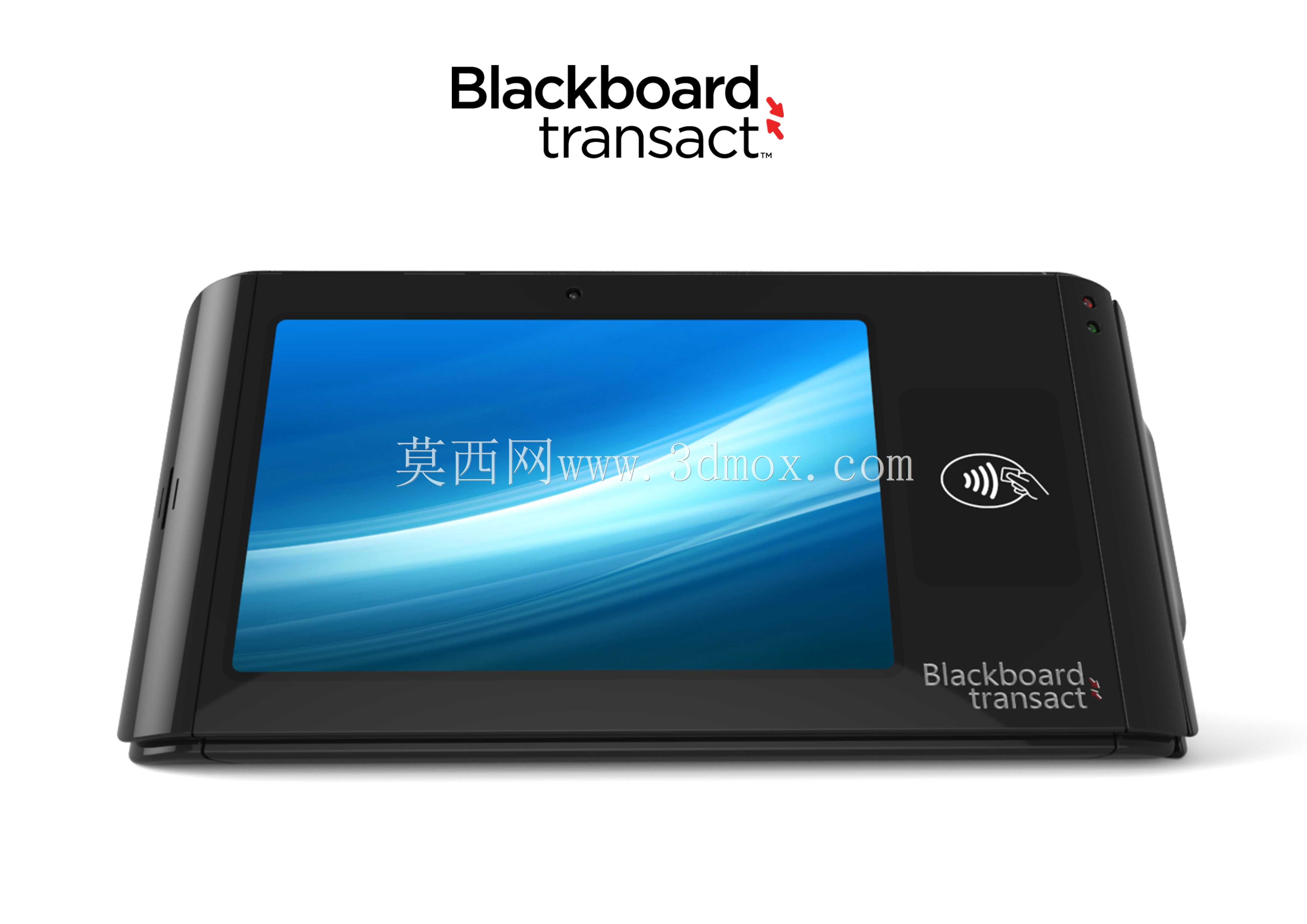

　　从实际落地的安装边界来看，整机主体适配8英寸触控屏的安装位，屏幕周边预留了前置摄像头、扬声器的固定槽位，摄像头居中布置在屏幕上边框位置，拾音与发声的扬声器则对称布置在屏幕下边框两侧，避免发声方向被操作台面遮挡。主体背部做了平整的壁挂贴合面，预留了四个标准壁挂安装孔位，孔位间距遵循常规小型壁挂电子设备的通用安装尺寸，可直接适配市面常见的墙面挂板，不需要额外定制转接支架；如果是桌面放置场景，配套的折叠支架可直接翻折展开作为支撑，支架转轴处做了阻尼限位结构，可在0到75度的倾角范围内任意悬停，适配不同身高操作人员的视线角度，不用的时候可以直接把支架折叠贴合到主体背部，整体厚度控制在常规平板设备的厚度区间，方便收纳转运。

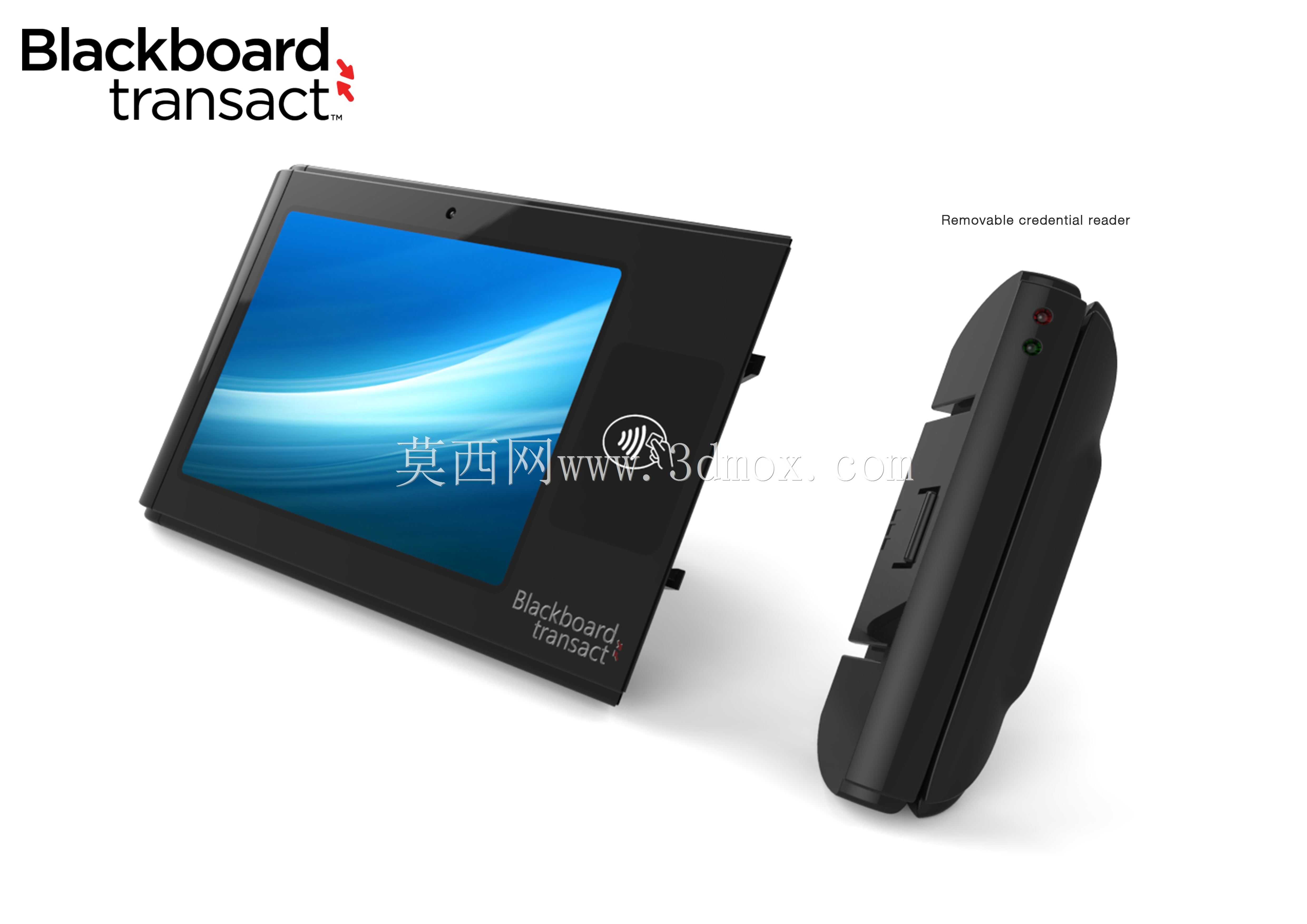

　　功能模块的布局上，主体集成了两个独立的凭证读取器安装位，其中一个读取器固定在主体正面的操作区域，和触控屏处于同一操作平面，操作人员可直接将凭证放置在识别区完成核验；另一个读取器采用快拆式结构设计，通过卡扣和主体侧部的接口连接，可根据实际使用需求快速拆卸，比如需要移动核验凭证的时候，可直接取下读取器完成操作，不需要挪动整个终端主体。主体背部的接口区域集中布置了USB接口、以太网接口、电源输入接口，接口做了内凹式设计，接线完成后线材不会突出于背部安装平面，壁挂安装时不会出现线材被挤压、接口受力变形的问题，同时接口旁预留了理线卡扣的安装位，可将外接线材整理固定后沿墙面走线，避免线材杂乱影响安装美观度。

　　外壳结构的设计上，所有外露壳体均采用ABS或聚丙烯材质的注塑成型方案，壳体的边缘全部做了大圆角光滑过渡处理，没有尖锐的棱角，避免日常使用过程中磕碰划伤操作人员；上下壳体采用卡扣加螺丝的组合固定方式，螺丝孔全部做了隐藏式设计，外部通过橡胶堵头遮盖，既保证了壳体连接的结构强度，也能保持外观的整体性。壳体的拼接缝隙控制在0.1mm以内，可满足日常室内场景的防尘要求，避免灰尘从拼接缝隙进入设备内部影响电子元器件的使用寿命。

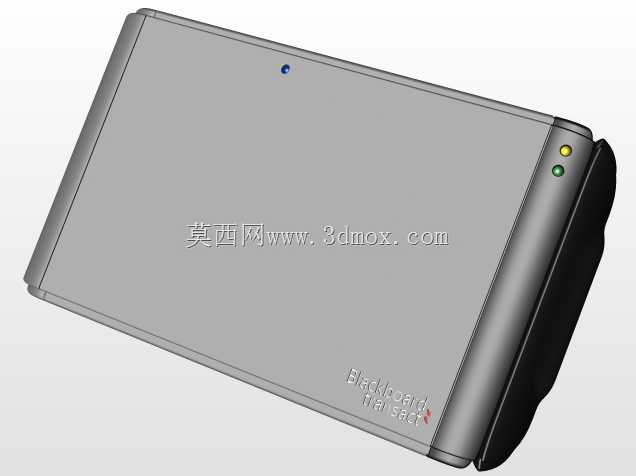

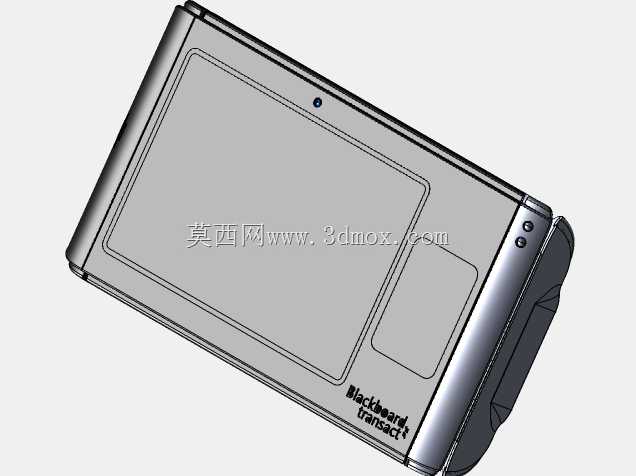

　　做结构建模的时候，特意将折叠支架的转动行程做了干涉校验，支架翻折全过程不会和主体外壳、背部接口产生碰撞，支架展开后的支撑脚位置做了防滑胶垫的安装槽，放置在光滑台面的时候不会出现滑动移位的问题。快拆式凭证读取器的卡扣结构做了防呆设计，反向安装时无法卡入到位，避免现场安装的时候出现装反的问题，读取器和主体连接的通讯接口采用镀金触点，反复插拔也不会出现接触不良的问题。整体结构没有复杂的异形曲面，所有注塑件的拔模角度都控制在1.5度以上，不需要做特殊的抽芯结构，能有效降低模具的加工成本，后期批量生产的时候良率更容易控制，适合小批量快速落地的项目需求。
