IDSA金色翻领别针徽章结构设计

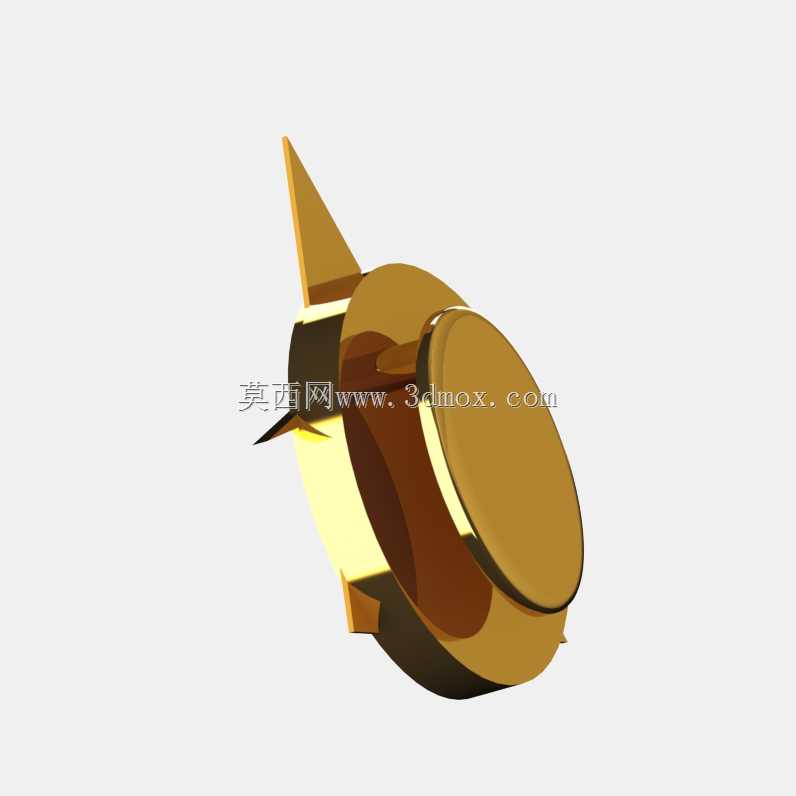

　　这款金属翻领别针的结构设计，首先从佩戴场景的实际需求出发，日常佩戴在衬衫、西装翻领位置时，需要兼顾贴合度与佩戴稳定性，因此整体轮廓采用带尖角的星芒外轮廓搭配圆形基底的组合，圆形基底直径控制在适配常规翻领宽度的尺寸，既不会因为尺寸过大显得突兀，也不会因为过小丢失标识辨识度。外伸的四个尖角做了0.2mm的圆角过渡处理，避免尖锐边角勾扯衣物纤维或者划伤皮肤，这一细节是在多次打样测试后调整的参数，最初的直角尖角在试戴过程中多次出现勾坏针织面料的问题，微小的圆角处理完全不影响视觉上的锐利感，同时解决了实用层面的隐患。

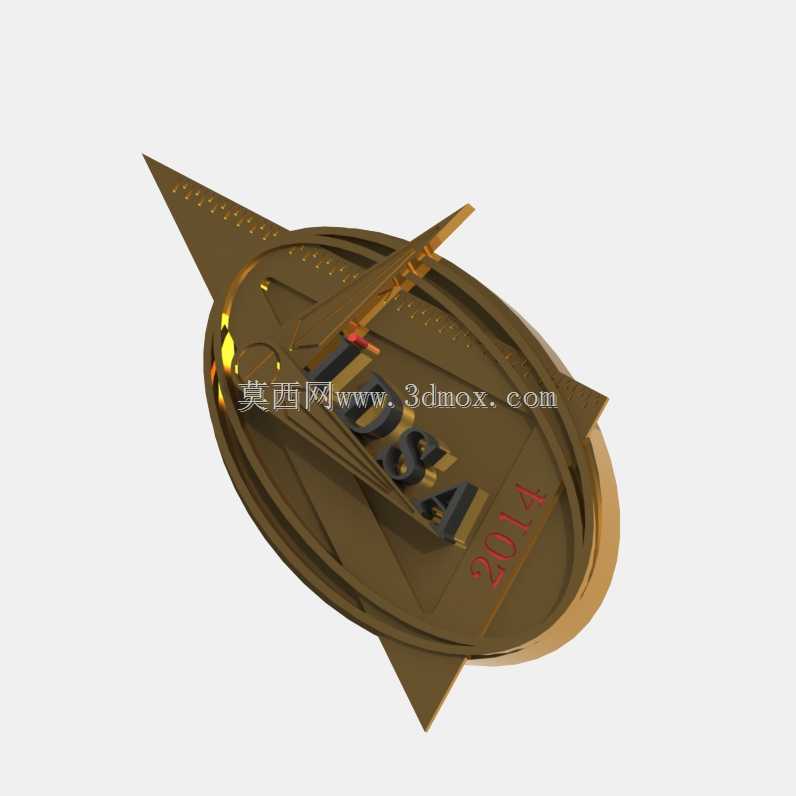

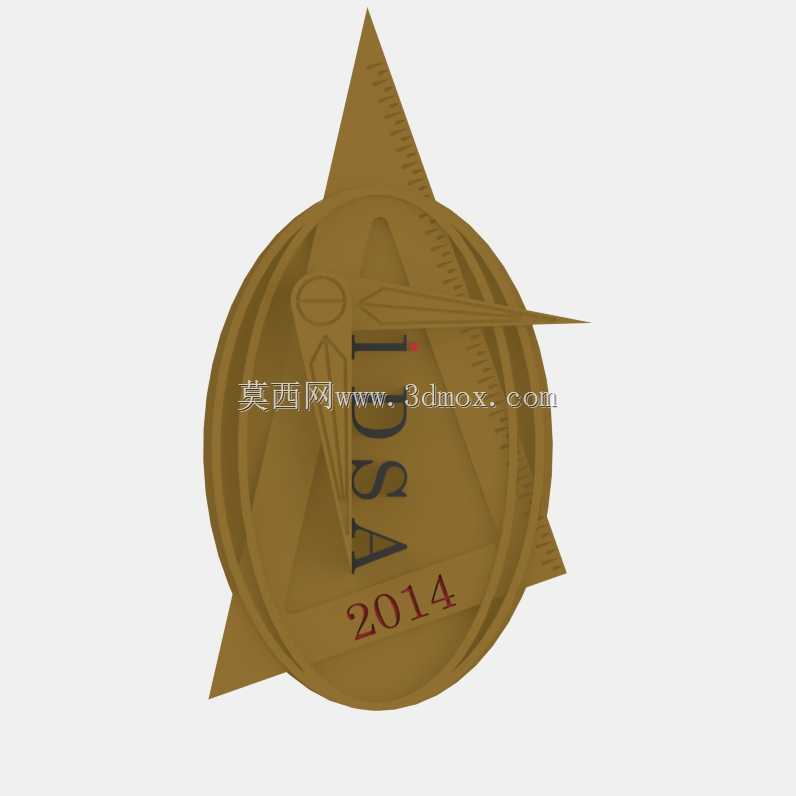

　　从结构分层来看，整个别针分为三层结构，最底层是平整的安装基座，背面预留别针固定的安装位，别针采用常规的蝴蝶扣安装接口，安装位的凸台高度控制在0.8mm，刚好可以嵌入蝴蝶扣的卡槽，不会因为凸台过高导致佩戴时别针整体翘起，也不会因为凸台过浅导致卡扣固定不牢出现脱落。中间层是标识浮雕层，IDSA字样与年份标识采用凸起0.3mm的浮雕设计，浮雕的侧壁做了1.5度的拔模斜度，不管是采用金属冲压还是3D打印蜡模铸造的工艺，都可以顺利脱模，不需要额外的后期修型，浮雕的边角做了微小的圆弧过渡，避免冲压过程中出现应力集中导致的模具崩损，也能减少日常佩戴过程中浮雕边角的磨损，延长饰件的外观保持周期。最上层是跨接在圆形基底上的流线型装饰条，装饰条两端固定在圆形基底的边缘位置，中间悬空高度1.2mm，形成立体的层次效果，装饰条的截面采用椭圆形截面，没有尖锐的棱边，触感光滑，同时流线型的走向和星芒尖角的方向形成视觉上的呼应，不会显得结构突兀。

　　设计过程中重点考虑了3D打印的适配性，整个模型没有悬空角度小于45度的结构，不需要添加额外的支撑就可以顺利打印，打印完成后只需要简单去除底座就可以进行后处理，大幅降低了小批量定制的加工成本。整体壁厚最薄位置控制在1.2mm，既保证了金属铸造或者树脂打印的结构强度，不会因为轻微的挤压出现变形，也不会因为壁厚过大导致整体重量超标，单个别针的成品重量控制在5g以内，长时间佩戴不会在衣物上留下压痕，也不会拉扯翻领导致衣物变形。

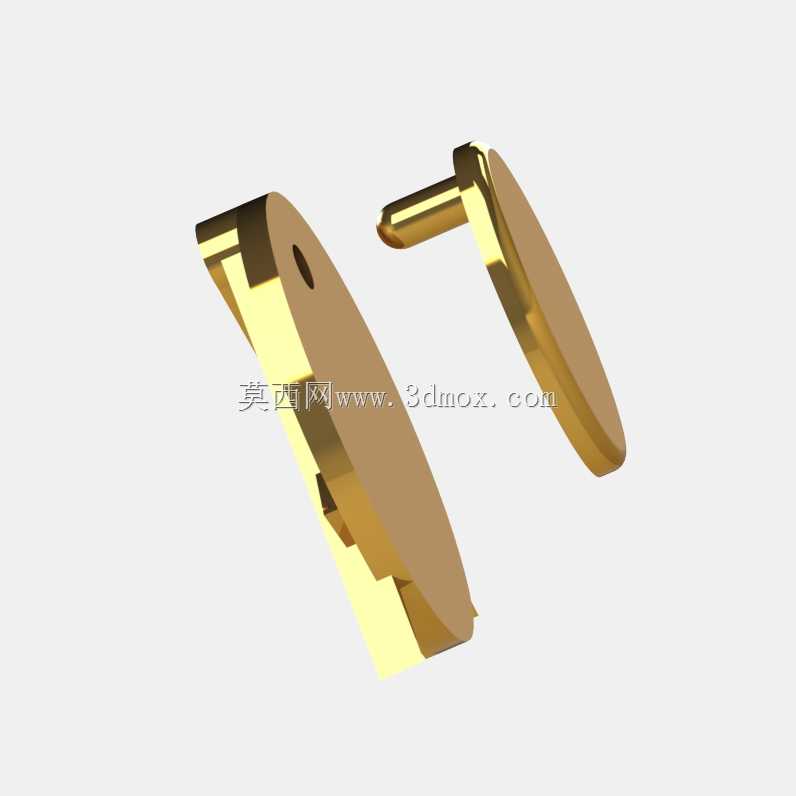

　　安装边界方面，背面的别针位置设置在圆形基底的重心偏上1mm的位置，佩戴后别针的重力会自然让徽章保持端正的状态，不会因为重心偏移出现歪斜，不需要频繁调整位置。别针的针尖长度控制在8mm，刚好可以穿透两层常规西装面料或者三层衬衫面料，穿透后露出的长度足够蝴蝶扣固定，又不会因为针尖过长露出卡扣之外造成安全隐患。表面处理的预留厚度方面，整个外表面预留了0.05mm的抛光余量，后期进行抛光、镀金处理的时候，不会因为抛光磨损丢失浮雕的细节，也能保证镀层的均匀附着，避免出现镀层厚薄不均导致的色差问题。

　　在实际应用场景中，这类别针除了日常服饰佩戴之外，也可以作为活动纪念章、行业奖项纪念饰件使用，结构上的标准化接口可以适配不同的背扣形式，除了常规的蝴蝶扣之外，也可以更换为磁吸扣，适配不希望在衣物上留下针孔的使用场景，磁吸扣的安装位和蝴蝶扣安装位尺寸通用，不需要修改主体模型就可以直接替换配件，提升了产品的场景适配能力。整个模型的所有曲面都做了连续性处理，没有碎面、重叠面的问题，导入到加工编程软件的时候可以直接生成刀路，不需要额外的模型修复工作，不管是用于机加工铜电极做冲压模具，还是直接用于3D打印蜡模做精密铸造，都可以直接使用，减少了设计到生产环节的转换工作量。
