相机镜头保护盖组件结构设计

　　在影像设备配套防护部件的设计领域，镜头保护结构是直接影响光学元件使用寿命、设备运维成本的核心配套组件，本次设计的分体式镜头保护盖组件，针对工业检测相机、户外作业影像采集设备的高频使用场景做了定向结构优化，完全区别于消费级相机的一体式卡扣镜头盖，更适配需要频繁切换镜头、在多尘多振工况下作业的工业影像采集需求。

　　从实际使用场景来看，这类镜头保护盖常配套在自动化产线的视觉检测工位相机、户外测绘影像设备、工业内窥镜外接镜头端，这类场景下镜头往往暴露在金属切削粉尘、户外扬尘、设备运行持续振动的环境中，普通的插拔式镜头盖不仅容易在振动中脱落丢失，反复插拔的操作也会增加镜头端面被触碰污染的概率，同时在需要快速切换镜头滤镜、调整光圈的作业环节，插拔式结构的操作效率无法满足产线快节奏的运维需求。

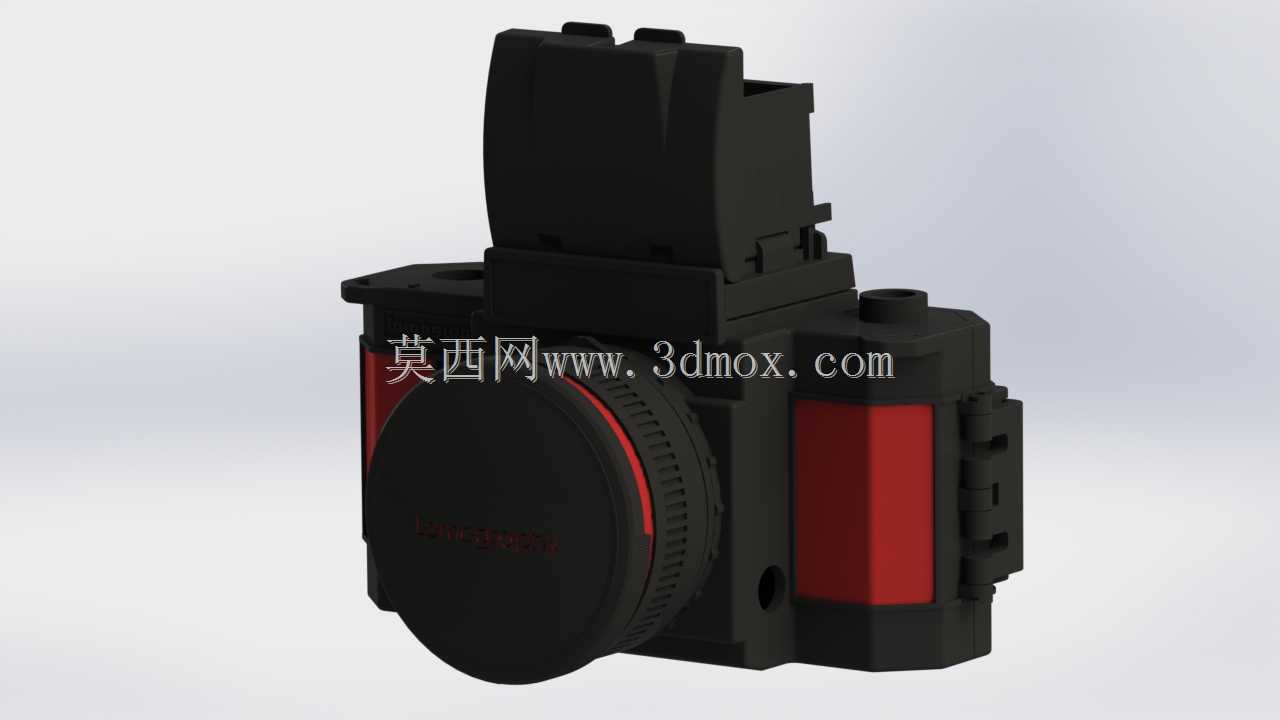

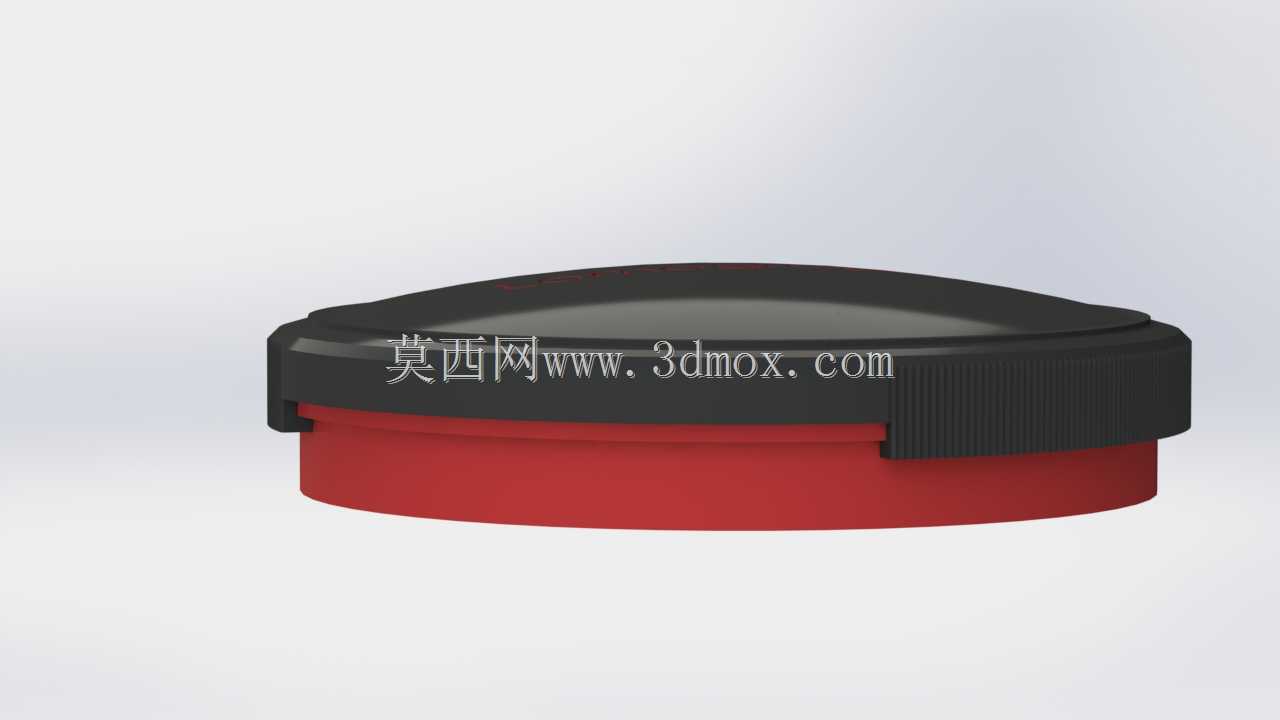

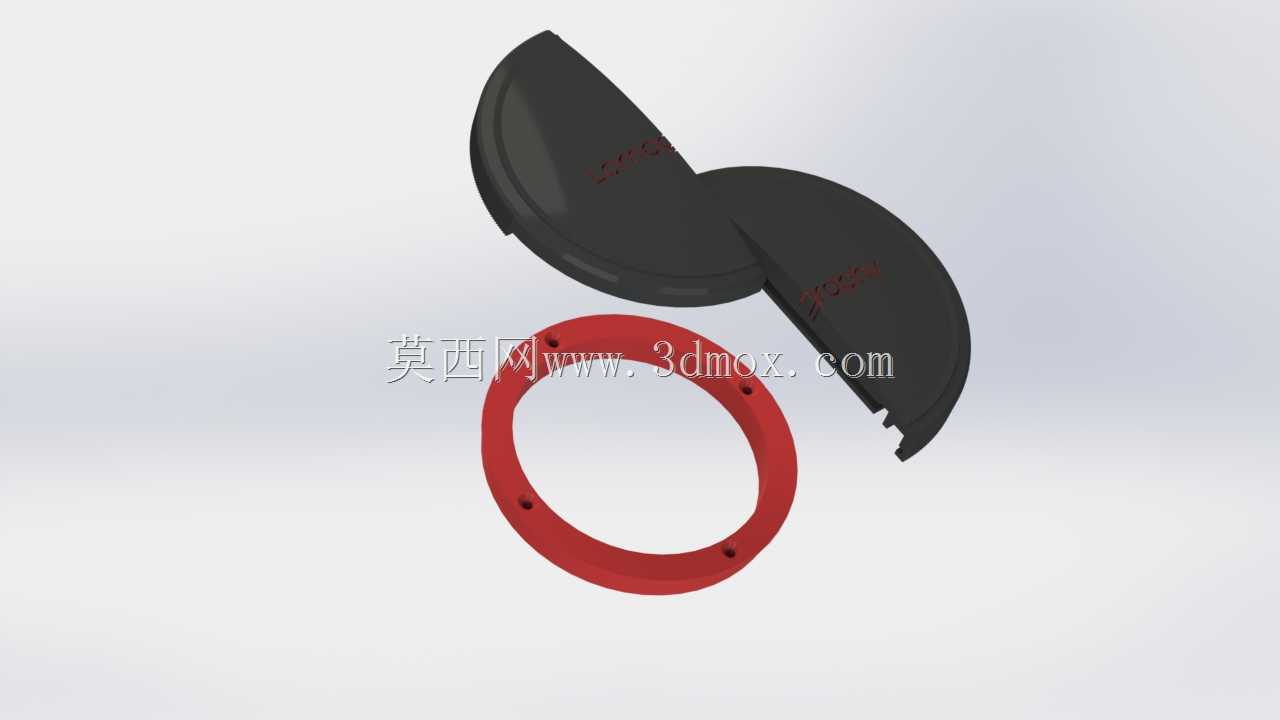

　　整套组件采用三段式组合结构设计，其中固定环作为整个结构的安装基准，设计有四个均布的螺钉安装孔，安装时直接贴合镜头前端的滤镜螺纹端面，通过四颗M2规格的紧定螺钉完成与镜头本体的刚性固定，固定环的内圈尺寸完全匹配对应规格镜头的前端外径，安装后与镜头端面的同轴度公差控制在0.05mm以内，不会遮挡镜头的有效成像视场，固定环的外圈设计有导向滑槽，为滑动部件提供精准的运动导向，滑槽的配合间隙控制在0.1mm-0.15mm之间，既保证滑动过程无卡滞，又能避免间隙过大导致的防护失效，阻挡粉尘从配合缝隙进入镜头端面。

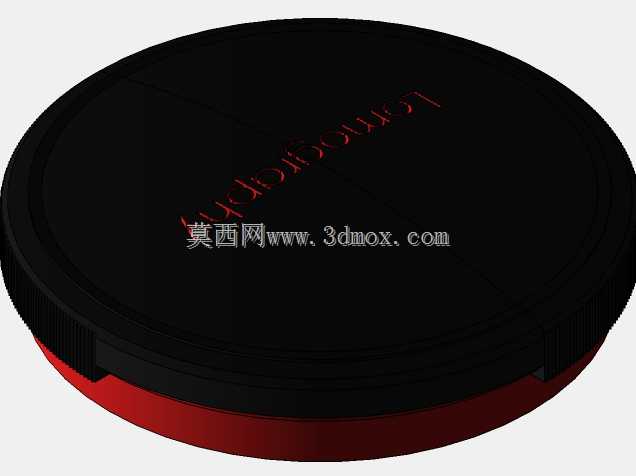

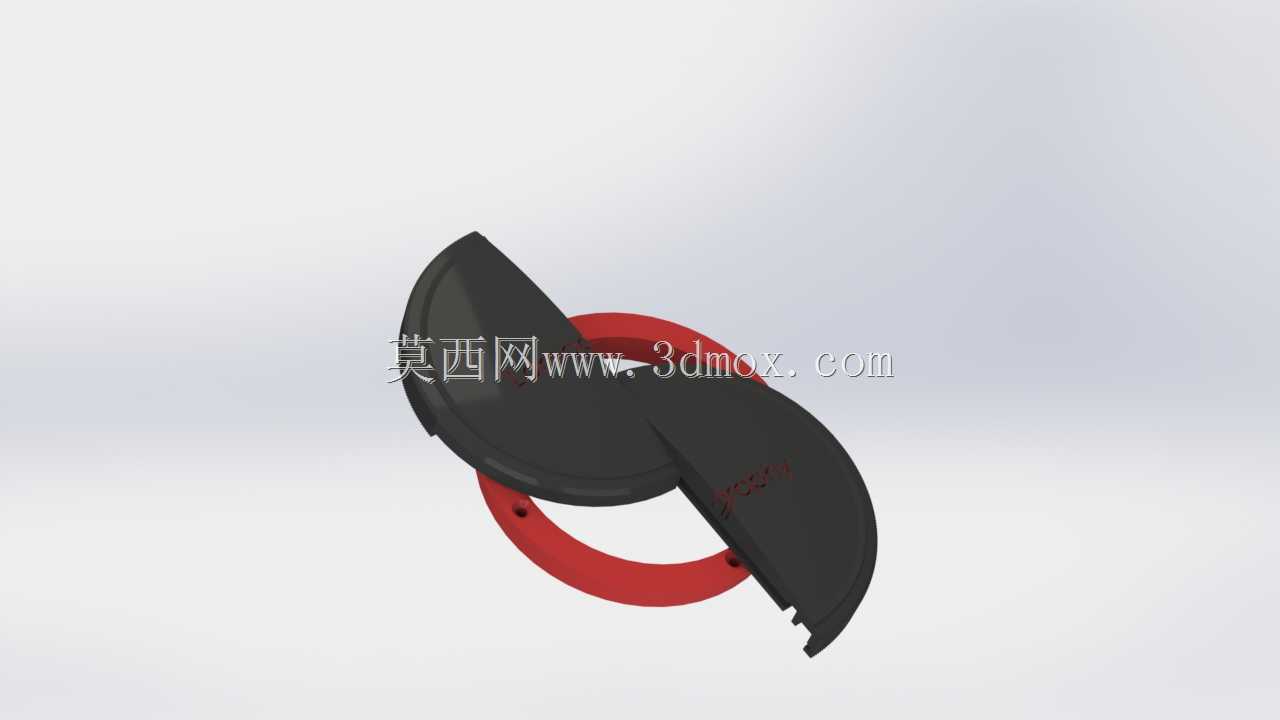

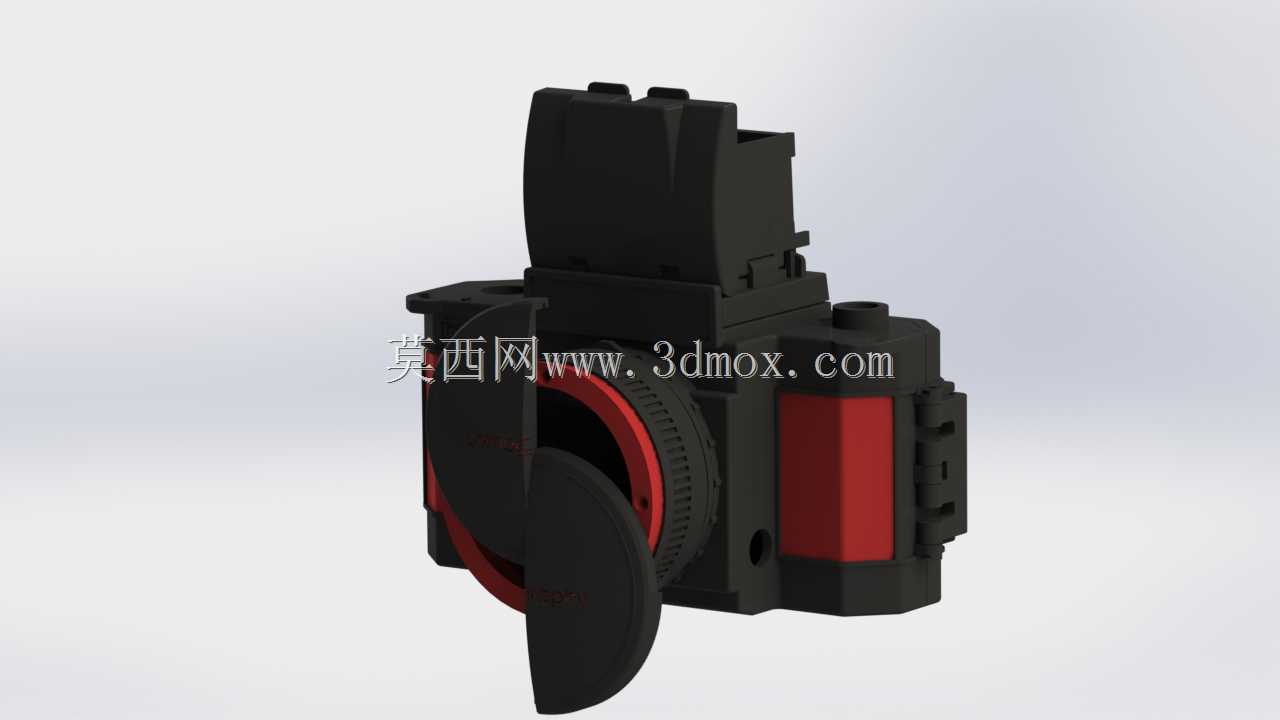

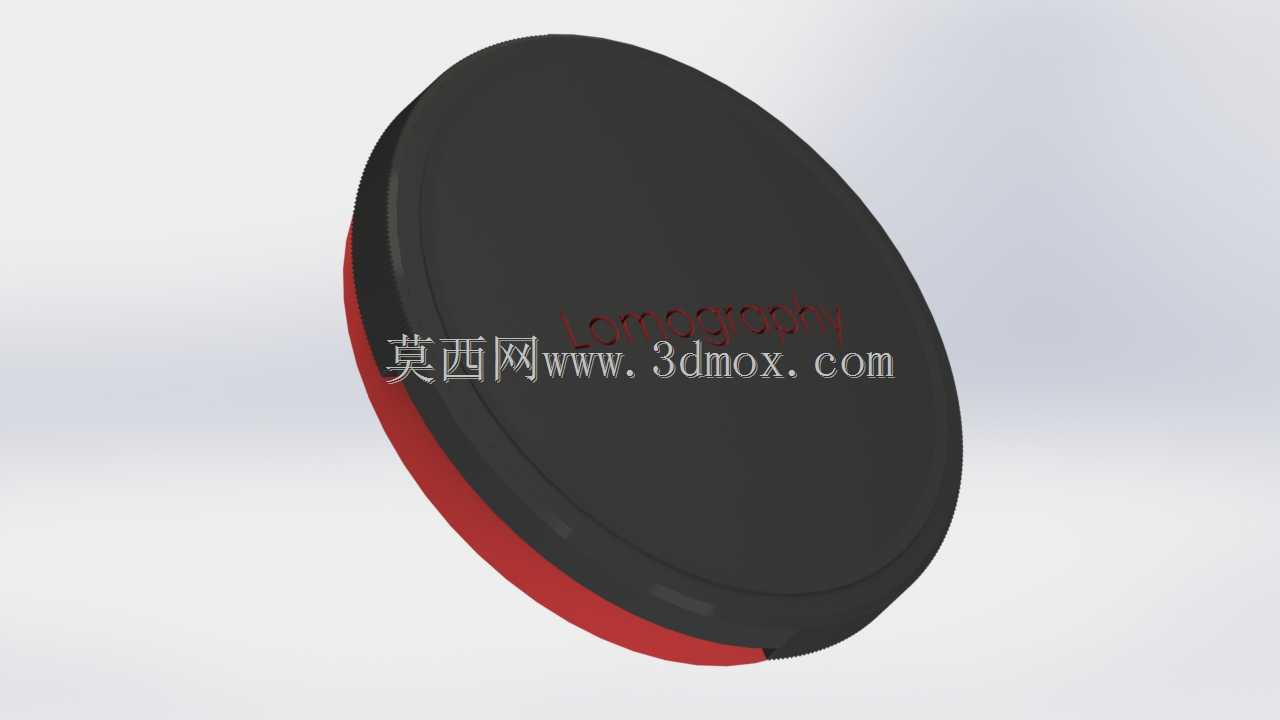

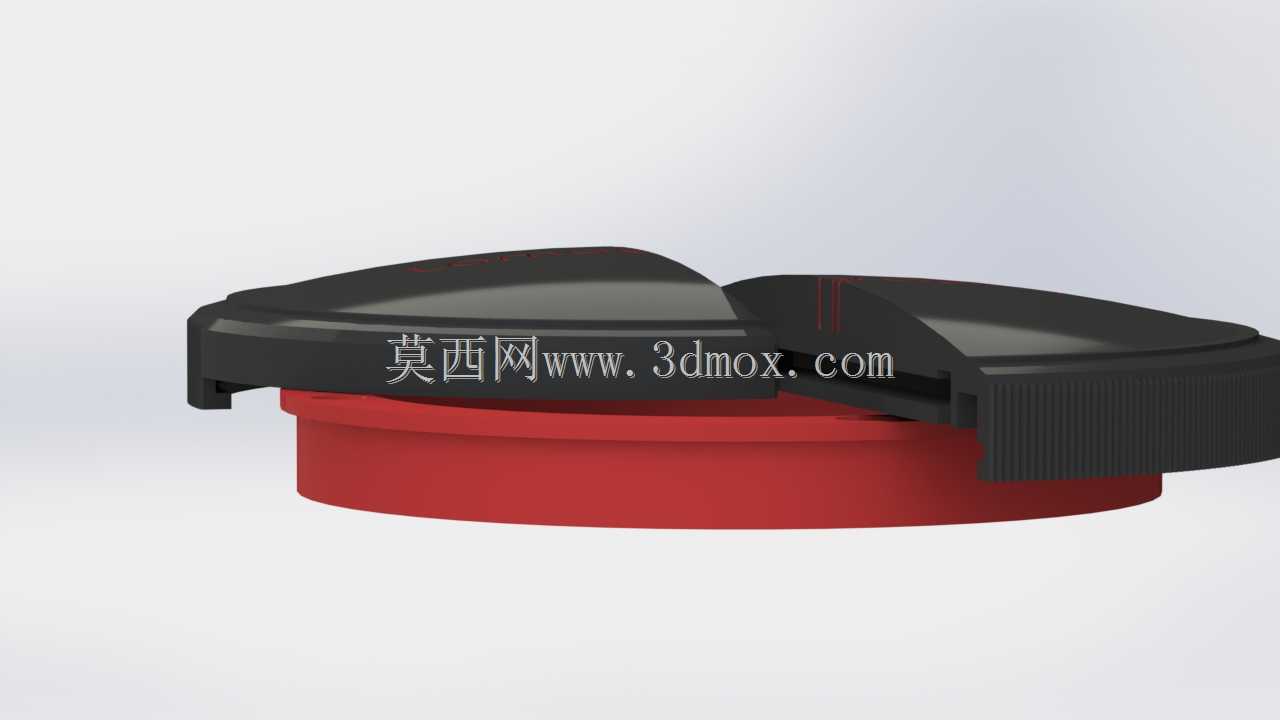

　　两个滑动运动件是实现防护功能的核心部分，两个部件通过咬合式的榫卯结构相互配合，沿固定环的导向滑槽做周向滑动，滑动行程覆盖整个镜头前端的通光孔径，当滑动件滑动到闭合位置时，两个运动件的拼接端面完全贴合，配合端面设计有0.2mm的重叠密封边，能够阻挡粒径0.3mm以上的粉尘直接接触镜头镜片，同时运动件与固定环的滑槽配合位置设计有阻尼凸点，滑动到位后能够依靠阻尼力保持位置状态，在设备持续振动的工况下不会自行滑动移位，不需要额外设置锁止结构就可以满足固定需求，简化了操作步骤。当需要使用镜头拍摄时，只需要将两个滑动件向两侧推开，滑动到固定环两侧的收纳位置即可，不需要将整个保护盖从镜头上取下，从根源上避免了镜头盖丢失的问题，同时开合操作只需要单指推动即可完成，相比插拔式结构操作效率提升60%以上，适合戴劳保手套的作业场景下操作。

　　在安装边界的设计上，整套组件的轴向突出尺寸控制在8mm以内，不会因为加装保护盖导致镜头整体长度增加过多，避免在狭小安装空间内与其他设备部件产生干涉，组件的最大外径比对应镜头的前端外径大6mm，不会超出镜头的常规安装轮廓，适配原有镜头的所有配套安装支架、遮光罩等配件，不需要对原有设备的安装结构做任何修改就可以直接加装。滑动部件的外侧表面设计有细密的防滑纹理，在戴手套操作时也能提供足够的摩擦力，不会出现打滑的情况，固定环的螺钉安装位置做了沉孔设计，螺钉安装后头部完全沉入沉孔内，不会突出组件表面，避免滑动过程中螺钉与运动件产生刮擦。

　　从结构可靠性角度考虑，整套组件的运动部件没有设置弹簧、弹片等易损弹性元件，所有配合都是刚性滑动配合，在-20℃到60℃的工作温度区间内都能保持稳定的操作手感，不会因为低温导致塑料件脆化卡滞，也不会因为高温出现材料变形导致配合间隙变化。咬合式的运动件配合结构，在闭合状态下能够承受10N的正面冲击力，当镜头前端意外受到磕碰时，滑动件能够将冲击力传递到固定环，再通过固定环传递到镜头的金属镜筒上，避免冲击力直接作用在镜片上，起到一定的防磕碰缓冲作用。相比传统的一体式镜头盖，这种分体滑动式的结构不需要在镜头端额外加工卡扣槽，对存量的老旧型号镜头也有很好的适配性，只需要根据镜头前端外径调整固定环的尺寸，就可以适配不同规格的工业镜头、测绘相机镜头，不需要重新设计整套运动结构，具备很好的系列化拓展能力。在材料选择上，固定环采用添加了玻纤的硬质工程塑料，保证安装刚性，避免长期使用后出现安装孔滑丝、滑槽变形的问题，滑动部件采用耐磨自润滑的工程塑料，长期反复滑动也不会出现磨损掉屑的情况，不会污染镜头端面。
