带旋转环弹簧螺栓式快挂安全钩结构设计

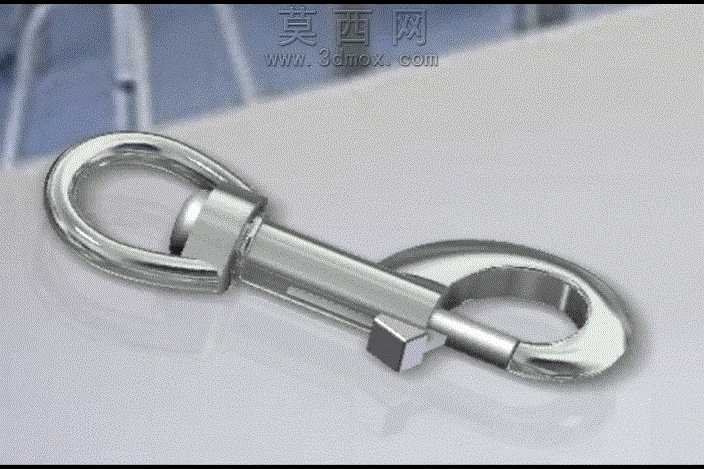

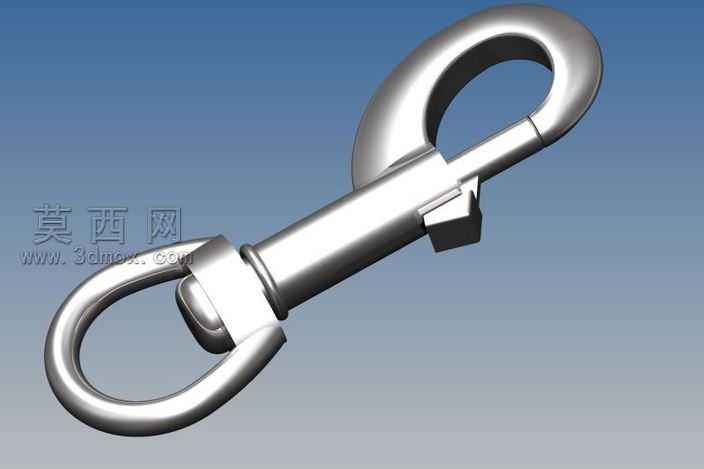

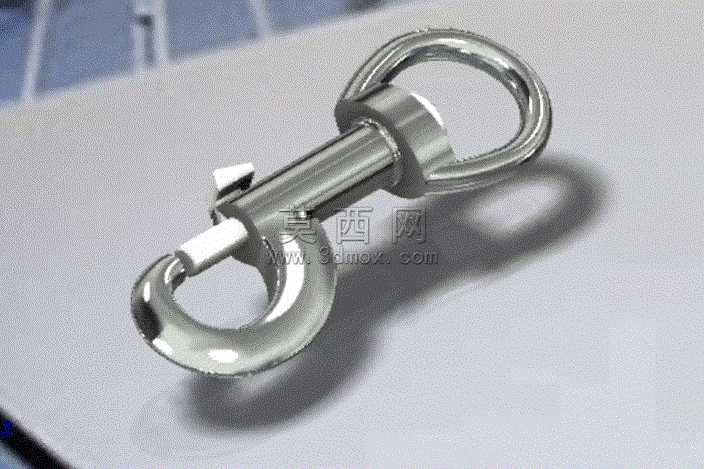

本作品为带旋转环的弹簧螺栓式快挂安全钩三维建模成果，建模阶段优先还原产品的实际装配逻辑与运动特性，首先通过草图绘制勾勒出钩体、弹簧销、旋转连接环、锁止滑块四大核心部件的轮廓基准，针对钩体的弧形承载段采用扫掠特征生成流畅曲面，同时对钩体与旋转环的铰接位置做了公差预留设计，确保虚拟装配后旋转环可实现360度自由转动，避免实际使用中连接绳索出现拧转打结的问题。模型的弹簧触发结构做了精细化还原，内部弹簧的螺距、线径参数均参照通用五金件标准设定，锁止滑块的滑动行程与弹簧压缩量做了匹配校验，按下滑块时可顺畅打开钩口，松开后弹簧自动回弹完成锁止，完整复现了快挂结构的操作逻辑。材质渲染阶段针对不同部件做了区分处理，钩体与旋转环采用哑光不锈钢材质，调整金属粗糙度参数模拟锻造五金件的细腻磨砂质感，弹簧部件设置为高光亮面弹簧钢材质，滑块部位添加轻微的防滑纹理细节，整体渲染效果还原了工业五金产品的真实质感，同时通过光影调整突出各部件的结构边界，方便使用者清晰观察内部装配关系。设计过程中充分考虑了产品的实际使用场景，钩体的承重段做了加厚处理，铰接位置的圆角过渡避免应力集中，旋转环与钩体的连接轴采用隐藏式设计，既保证外观整体性又避免使用中勾挂异物，整体模型结构严谨，参数符合通用五金配件的行业标准，可直接用于产品结构验证、加工工艺参考以及相关产品的二次开发设计。
