导轨式安装关闭延迟型时间继电器结构

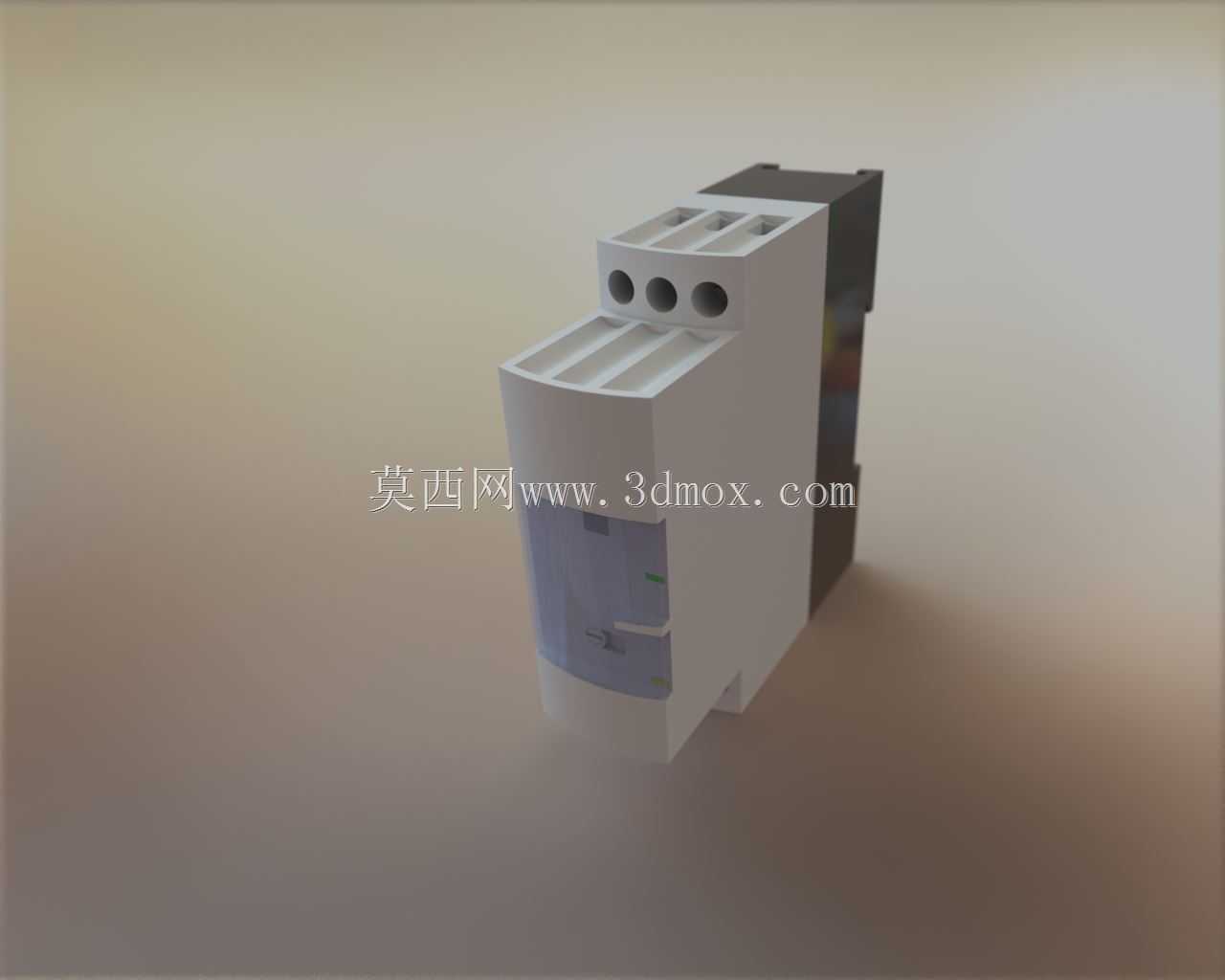

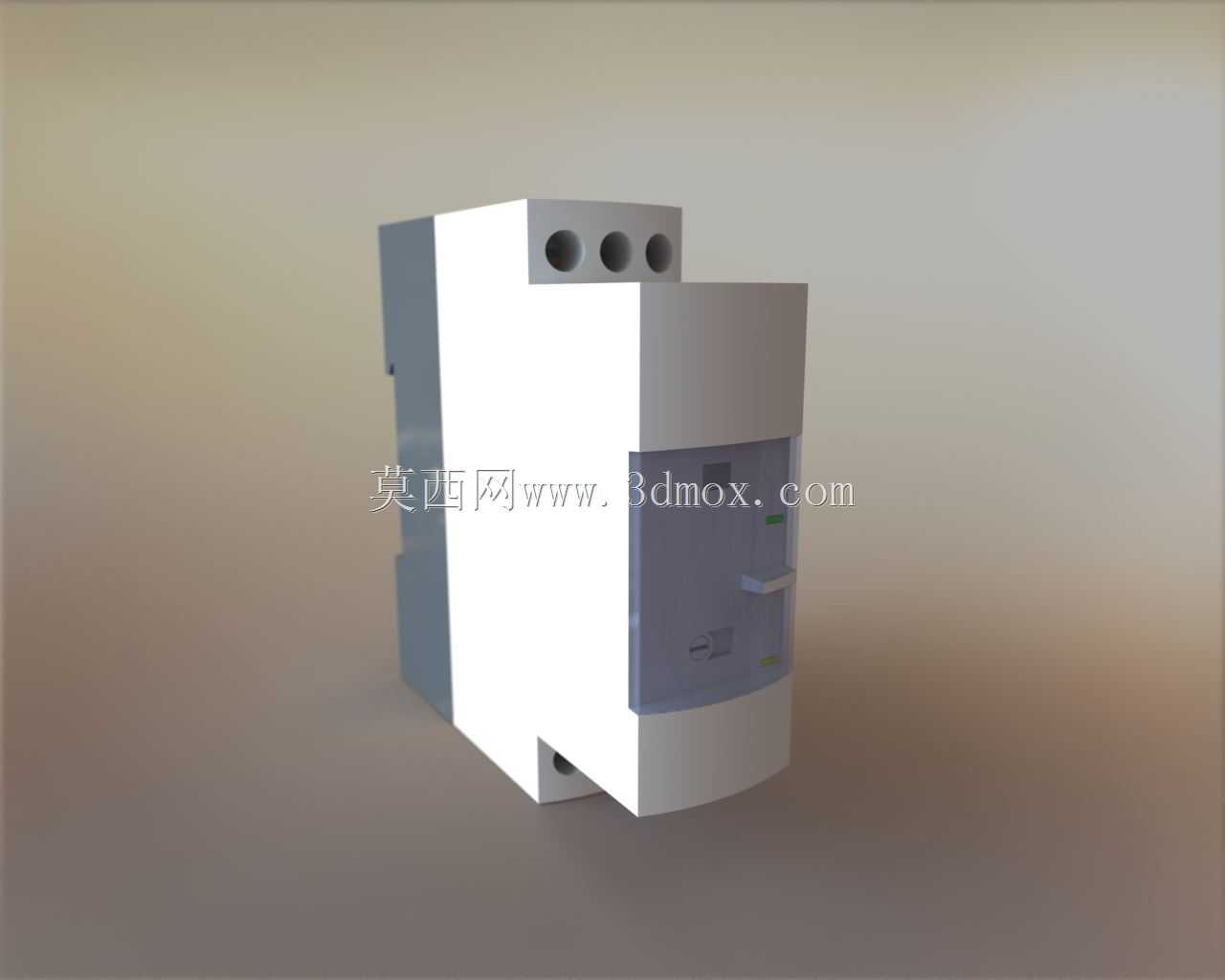

　　在工业自动化控制回路的设计选型中，时间类控制元件的选型合理性直接决定整套设备的时序逻辑可靠性，关闭延迟型继电器作为延时控制类元件的细分品类，常被应用在风机停机延时散热、输送带物料排空延时停机、照明回路延时关断、液压系统泄压延时等场景中，这类场景的共性需求是主控制信号断开后，被控负载仍需保持设定时长的工作状态，避免设备因瞬时断电出现物料堆积、元件过热、压力骤升等故障。这款关闭延迟继电器采用标准导轨式安装结构设计，整体外形适配工业现场通用的35mm标准DIN导轨安装要求，壳体宽度采用单模数或双模数的标准化尺寸设计，可直接嵌入常规低压配电柜、控制箱的导轨排布中，与断路器、接触器、端子排等常规电气元件的安装间距匹配，无需额外定制安装支架，

　　现场装配时仅需通过壳体底部的弹性卡扣即可完成快速固定，后期维护更换时也可直接卡扣拆卸，无需拆解周边相邻元件，大幅降低现场运维的操作难度。从结构设计层面来看，这款继电器的壳体采用上下分模的阻燃工程塑料材质，上盖部分设置有状态指示窗口与延时调节机构，其中状态指示窗可直观反馈继电器的线圈得电、触点动作状态，调试人员无需借助万用表测量即可快速判断元件工作状态，减少现场调试的排查时间；延时调节机构采用隐藏式或旋钮式设计，可根据现场实际工况需求调整延迟关断的时长范围，调节刻度清晰，避免误操作导致的延时参数偏差。壳体下部为接线端子区域，端子排布采用上下分层或同侧排布的标准化设计，接线口适配常规多股铜芯硬线与冷压端子的压接需求，

　　端子间设置有绝缘隔离筋，可避免接线过程中出现的线芯外露、相邻端子短路风险，同时端子螺丝采用防脱落设计，避免拆装过程中螺丝掉落至柜体内引发的电气短路隐患。在功能实现逻辑上，这款继电器的核心功能是当输入的控制信号断开后，内部的延时电路开始计时，达到设定的延时阈值后，内部执行触点才会完成切换动作，断开被控负载的供电回路，区别于常规通电延时继电器的动作逻辑，关闭延迟的特性可完美适配主信号消失后仍需负载短时工作的工况，比如在厂房排风系统的控制中，当生产设备停机后，排风机仍需持续运行3-5分钟将车间内的残留废气、粉尘完全排出，此时通过该继电器的延时关断功能即可实现自动控制，无需人工手动操作停机，也无需额外增设PLC等复杂控制元件，

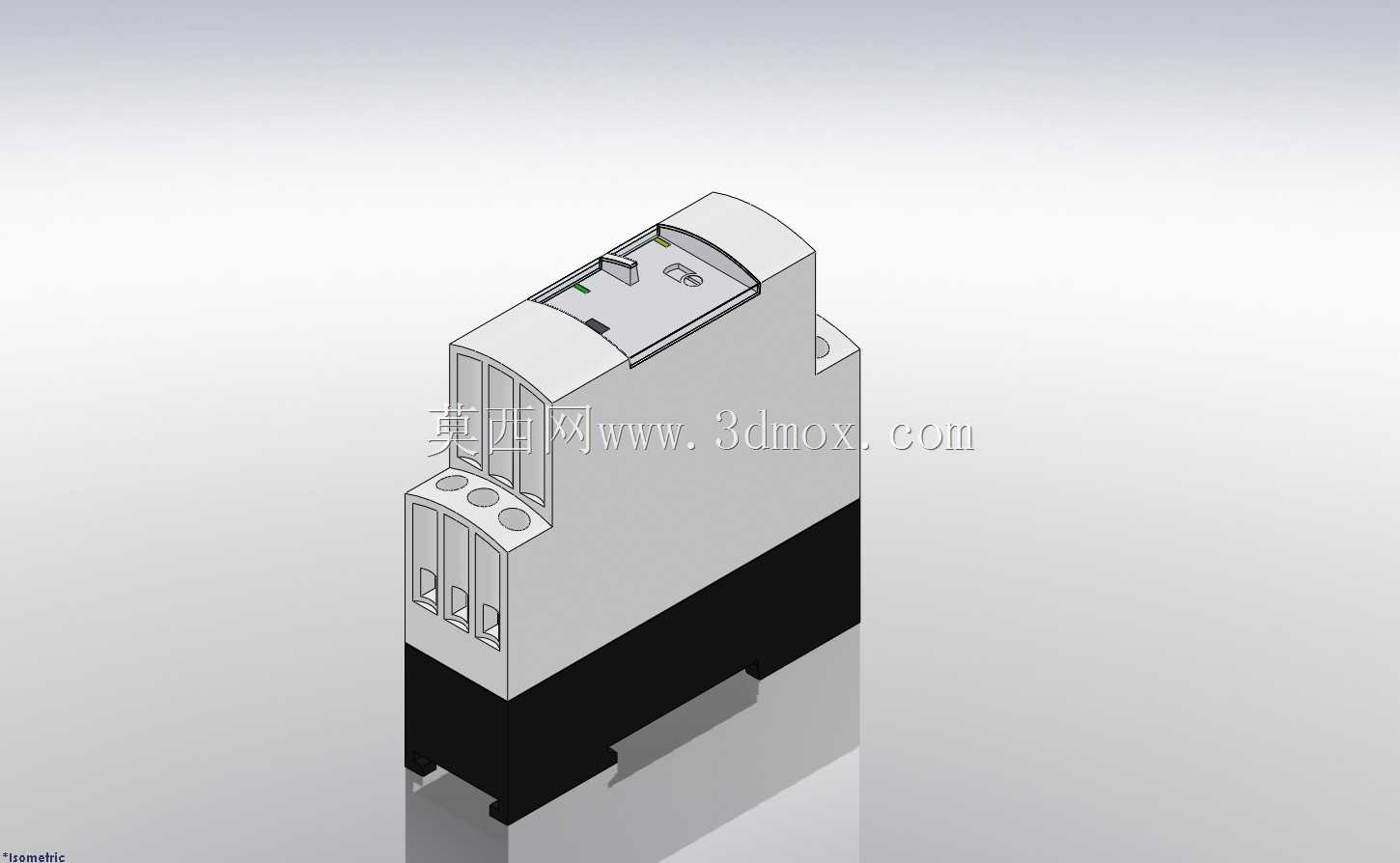

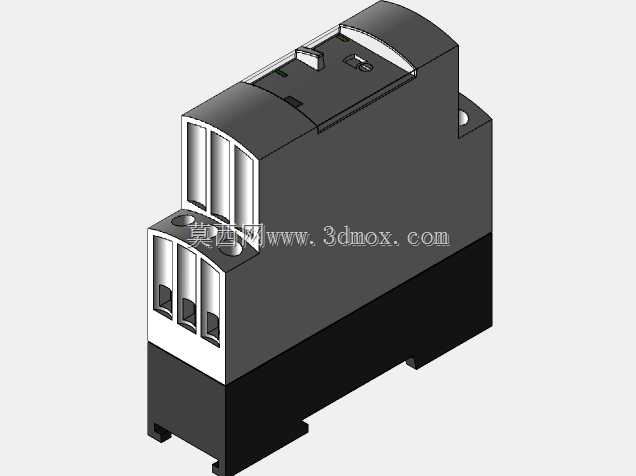

　　大幅降低小型控制系统的搭建成本。从三维建模的细节还原度来看，模型完整还原了产品的安装卡扣结构、端子接线空间、状态指示窗位置、调节旋钮的操作空间边界，在进行控制柜三维布线、柜体布局设计时，可直接调用该模型进行排布校验，提前核对元件与周边线槽、其他元件的安全间距，避免实际装配时出现元件干涉、接线空间不足、柜门无法正常关闭等问题；同时模型也还原了壳体表面的散热筋结构，在进行柜内温升仿真时，可准确匹配元件的实际散热面积，提升仿真结果的参考价值。对于电气设计人员而言，这类标准化元件的精准三维模型可有效提升柜体设计的效率，减少二维设计中容易出现的尺寸偏差问题，尤其是在多元件密集排布的小型控制箱设计中，精准的外形尺寸与安装边界数据可帮助设计人员最大化利用柜内安装空间，同时保证所有元件的操作、维护空间符合电气设计规范要求，避免后期现场整改带来的额外成本。
