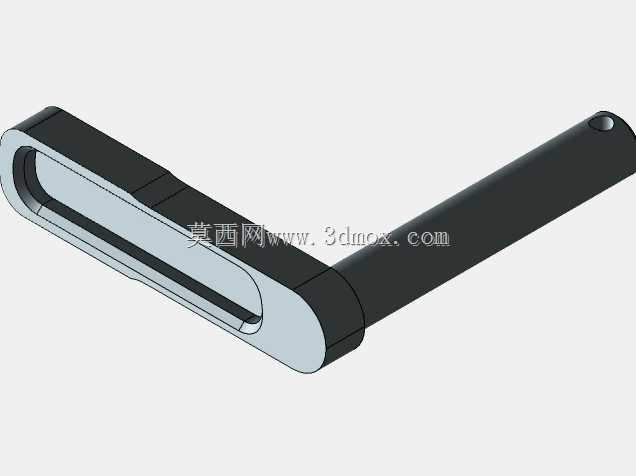

HK417步枪弹匣定位捕获结构件

　　在轻武器战术配件的结构设计体系中，供弹系统的定位锁紧构件是影响整枪供弹可靠性的核心部件之一，本次涉及的弹匣捕获构件，主要适配HK417系列步枪的弹匣井安装位，承担弹匣插入后的位置锁定、间隙补偿、快拆释放配合的核心功能。从实际应用场景来看，这类构件既会出现在制式枪械的原厂配套结构中，也广泛应用在民用竞技射击、战术改装的升级配件场景里，在实弹射击过程中，构件需要承受枪械后坐带来的周期性冲击，同时要耐受野外环境下的沙尘、泥水侵蚀，还要保证在低温、高温等极端温度条件下不会出现卡滞、失效的问题。从功能特性上拆解，该构件的核心作用是在弹匣插入弹匣井到达指定行程后，通过自身的弹性卡合结构与弹匣本体的定位卡槽形成可靠咬合，

　　避免射击循环过程中因为枪机往复运动的震动、后坐力的轴向冲击导致弹匣移位、供弹角度偏移，进而引发供弹故障甚至掉匣问题；同时构件预留的释放配合面，能够和弹匣释放拨杆形成顺畅的传动衔接，射手按压释放杆时，构件的卡合端能够同步抬升脱离弹匣卡槽，实现弹匣的快速脱落更换，整个动作的行程阻力经过匹配设计，既不会因为阻力过小导致误触释放，也不会因为阻力过大影响换弹操作的流畅度。设计思路层面，首先要匹配HK417弹匣井的内部安装边界，构件整体采用长条形嵌装结构，主体轮廓做了全圆角过渡处理，避免锐边在安装使用过程中剐蹭弹匣本体或者射手手部，卡合端的咬合齿形做了导向斜面设计，弹匣插入时能够顺着斜面自动推开构件到达锁定位置，不需要额外调整对位；

　　构件的弹性复位结构集成在本体的安装槽内，不需要额外加装复位弹簧的固定座，减少了装配环节的零件数量，也降低了小零件脱落丢失的风险。外形尺寸与安装边界上，构件的总长度严格匹配HK417弹匣井的内部安装槽长度，宽度方向预留了0.12mm的装配间隙，保证构件在槽内能够顺畅摆动不会出现卡滞，厚度方向突出安装槽的高度控制在2.3mm，刚好能够卡入弹匣本体的标准定位卡槽深度，不会因为突出过多导致弹匣插入阻力过大，也不会因为咬合深度不足导致锁定可靠性下降；构件两端的安装转轴位做了同轴度公差控制，转轴装配后的径向跳动量控制在0.05mm以内，保证构件摆动过程中不会出现偏磨、卡滞的问题。从结构强度的设计考量上，

　　构件的受力集中区域也就是卡合齿的根部做了加厚过渡处理，避免长期受冲击出现应力断裂，整体材质适配常用的枪械配件加工工艺，既可以采用合金钢铣削成型后做表面硬化处理，也可以采用高强度工程塑料注塑成型满足民用轻量化改装的需求，两种材质方案下的结构壁厚都经过受力校核，能够承受至少一万次插拔循环的磨损与冲击，不会出现结构变形或者齿形磨损导致的锁定失效。在实际的装配调试环节，该构件不需要对原枪的弹匣井结构做任何改装，直接替换原厂的同位置构件即可完成安装，安装后需要测试弹匣插入的锁定手感、释放时的脱落顺畅度，以及带弹状态下连续射击后的锁定可靠性，确保在不同姿态（侧卧、仰射、俯射）下都不会出现弹匣松动的问题；同时构件的表面处理需要和弹匣井内部的其他零件保持一致的摩擦系数，避免因为表面过于光滑或者粗糙影响操作手感，针对沙尘环境的使用场景，构件的摆动间隙内预留了排沙槽，能够让进入构件缝隙的沙尘随着摆动动作自动排出，不会因为沙粒堆积导致构件卡滞。
