CZ52弹匣夹持固定金属结构件

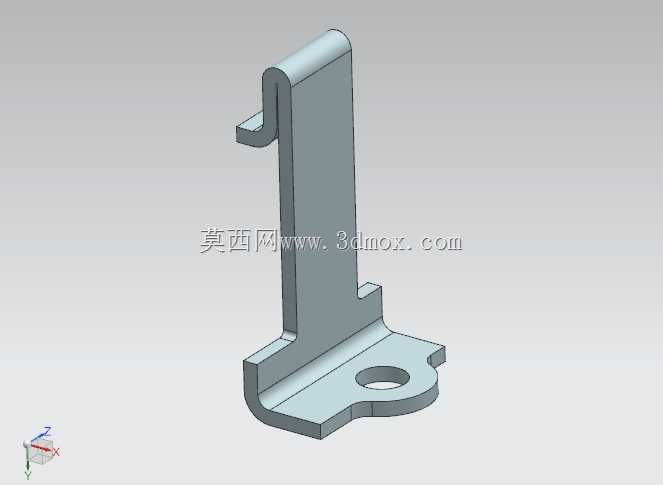

　　该零件作为枪械供弹系统的配套夹持构件，主要应用于轻武器装备的供弹定位场景，在枪械实际使用过程中承担弹匣的侧向限位、夹持固定作用，避免枪械在携行、射击振动工况下出现弹匣移位、供弹卡滞的问题，保障供弹链路的稳定性。从结构设计逻辑来看，整体采用一体化钣金冲压成型思路，主体为立式长板支撑结构，上部设置带圆弧过渡的挂钩式卡合结构，该结构的圆弧半径匹配枪械机匣对应安装位的卡槽轮廓，装配时可直接卡入机匣预设的定位槽内，无需额外紧固件即可实现上部的快速挂装，圆弧过渡设计能够有效降低装配时的应力集中，同时减少反复拆装过程中对卡槽接触面的磨损。下部为带安装孔的法兰式底座，底座轮廓做了切边避让处理，安装孔的孔径匹配枪械对应位置的固定销尺寸，装配时固定销穿过安装孔实现下部的刚性定位，上下两处定位结构形成稳定的两点固定约束，可承受射击过程中往复后坐带来的冲击载荷，不会出现松动偏移。

　　从安装边界维度考量，零件整体厚度适配枪械机匣与弹匣之间的预留安装间隙，立式支撑臂的长度严格匹配弹匣上部到机匣安装位的垂直距离，既不会因为长度过长干涉弹匣的正常插拔更换，也不会因为长度过短导致夹持力度不足、弹匣晃动。上部挂钩的伸出长度经过反复校核，卡入卡槽后挂钩的贴合面与卡槽接触面完全贴合，挂钩末端做了小角度斜切导向处理，拆装时可顺着导向斜面顺利滑入或滑出卡槽，无需额外工具即可完成快速拆装，适配野战环境下的快速维护需求。底座的外轮廓做了圆角处理，避免锐边在装配或使用过程中划伤操作人员，同时底座与支撑臂的连接位置采用了大圆弧过渡结构，该位置是零件承受冲击载荷的核心应力集中区，大圆弧过渡可有效分散后坐冲击带来的应力，避免长期交变载荷下出现结构断裂。

　　在实际功能实现层面，该夹持件的支撑臂内侧平面与弹匣侧面的接触面做了平面度管控，装配后接触面可完全贴紧弹匣侧壁，提供均匀的夹持预紧力，既不会因为预紧力过大导致弹匣变形影响供弹弹簧的正常运动，也不会因为预紧力过小导致弹匣在射击振动中出现窜动。零件整体采用高强度钢材加工，表面做了氧化防锈处理，可适应高温、高湿、沙尘等复杂野外使用环境，不会因为环境腐蚀导致结构强度下降或卡滞。从结构优化的角度来看，该零件没有多余的冗余结构，在保证结构强度、满足夹持定位功能的前提下尽可能做了轻量化处理，整体重量控制在合理区间，不会额外增加枪械的整体负重，同时一体化的成型结构减少了装配环节的零件数量，降低了生产加工成本，也减少了故障点，提升了整体结构的可靠性。在实际使用过程中，该夹持件不需要定期维护，仅在枪械常规保养时检查接触面磨损情况即可，当磨损量超过阈值时可快速更换，无需对枪械主体结构进行改动，适配性较强。
