轮胎充气用截断式气门芯结构设计

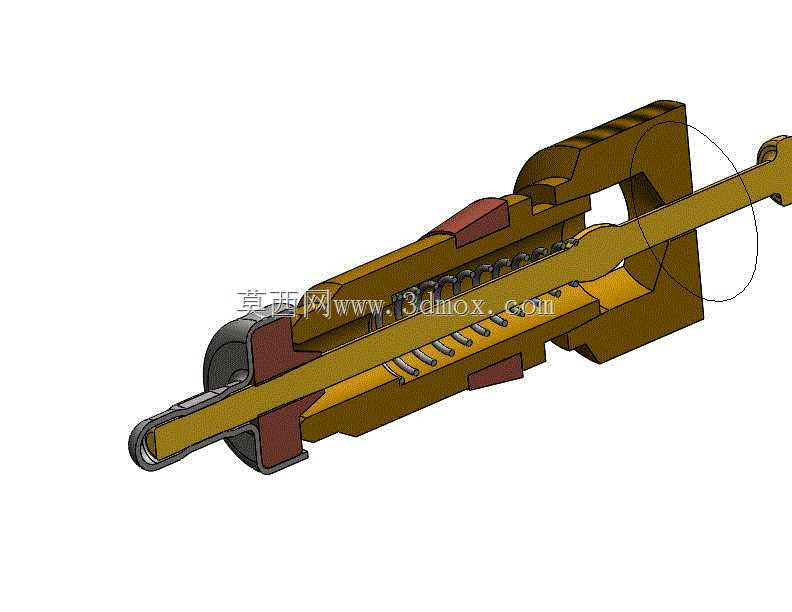

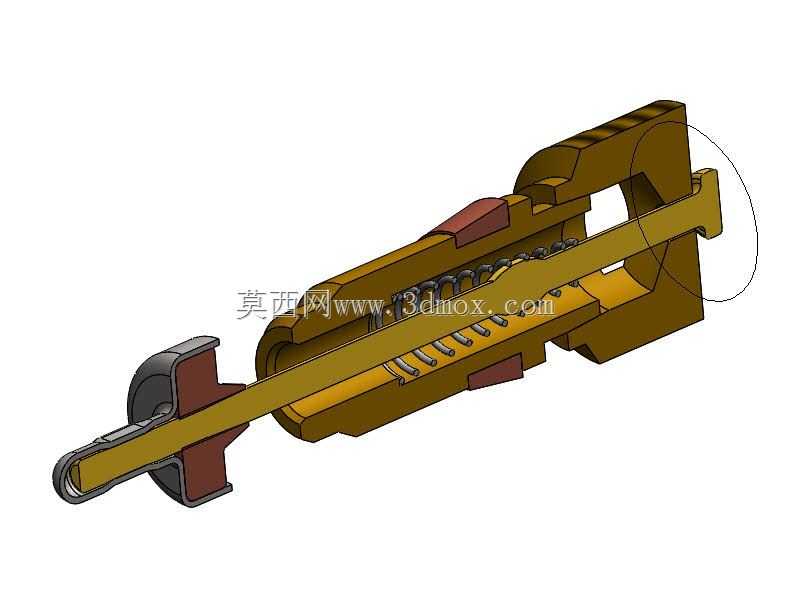

　　日常接触的乘用车辆、商用货运车辆、非道路工程车辆乃至非机动车的充气轮胎，都需要依靠气门芯完成充气压力保持与充放气操作，这个安装在轮辋气门嘴内部的微小零件，是轮胎气压稳定的核心功能部件，一旦出现密封失效或卡滞，会直接导致轮胎慢漏气、充气困难等问题，直接影响行驶安全。从结构剖面能清晰看到，这款气门芯采用顶杆式单向导通设计，核心组成包含芯体外壳、复位弹簧、密封胶垫、顶针杆、端部锁紧结构几个部分，所有零件同轴装配在黄铜材质的芯壳内部，芯壳外部加工有标准外螺纹，用来和气门嘴的内螺纹配合拧紧，安装时需要保证螺纹完全啮合，同时芯壳下端的密封锥面要和气门嘴内部的密封台阶完全贴合，避免装配位置出现漏气通道。设计时首先要匹配通用气门嘴的安装尺寸，

　　芯体的外径、螺纹规格、密封锥面角度都要和现有标准气门嘴的内孔尺寸完全适配，保证可以直接替换现有同规格气门芯，不需要对轮辋或气门嘴做任何修改，安装边界控制在气门嘴的内部腔体内，不会突出气门嘴端部过多，避免安装气门嘴防尘帽时出现干涉。功能实现逻辑上，平时无外力作用时，复位弹簧会提供持续的预紧力，将密封胶垫紧紧压在芯壳内部的密封台阶上，彻底截断轮胎内部高压气体向外泄漏的通道，此时整个气门芯处于完全封闭状态，能长时间保持轮胎内部的气压稳定；当需要给轮胎充气时，充气枪的接头会顶压端部伸出的顶针杆，顶针杆克服弹簧预紧力向内移动，带动密封胶垫离开密封台阶，此时高压充气气体可以顺着芯壳内部的导流槽、顶针和芯壳之间的间隙进入轮胎内部，完成充气过程；

　　当需要给轮胎放气时，只需要按压顶针杆端部，同样会带动密封胶垫离开密封位，轮胎内部的高压气就会顺着间隙向外排出，松开顶针后弹簧立刻复位，密封胶垫重新压合密封台阶，截断气路。密封胶垫的材质选择需要兼顾耐老化、耐高低温、耐压缩永久变形的要求，毕竟轮胎工作时会经历从零下数十度的严寒环境到夏季高速行驶后近百度的高温环境，同时长期接触轮胎内部的压缩空气，甚至偶尔会接触到补胎用的化学制剂，胶垫材质如果性能不达标，很容易出现硬化、开裂、变形，导致密封失效。复位弹簧的刚度设计需要经过反复验证，刚度过小的话，轮胎内部高压气体容易顶开密封胶垫出现慢漏气，刚度过大的话，充气时需要更大的顶推力才能打开气路，会导致充气操作费力，

　　甚至出现充气枪无法顶开气门芯的问题。顶针杆的导向结构设计也很关键，芯壳内部的导向孔和顶针杆的配合间隙要控制在合理范围，间隙过大容易出现顶针歪斜，导致密封胶垫压合偏斜漏气，间隙过小则容易因为加工误差、灰尘堆积出现卡滞，导致气门芯无法正常复位。实际使用场景中，气门芯长期暴露在轮辋外侧，会接触到路面的泥水、灰尘、冬季的融雪盐等腐蚀性物质，所以芯壳、顶针等金属零件都采用黄铜材质，本身具备不错的耐腐蚀性能，同时装配后所有运动部件都处于芯壳内部，外部只有顶针的端部伸出，能最大程度减少杂质进入内部腔室引发卡滞。在三维建模过程中，需要重点保证各个零件的同轴度公差，尤其是密封锥面、顶针导向孔、弹簧安装位的同轴度，一旦同轴度超差，装配后密封胶垫的压合面会出现不均匀的间隙，直接影响密封性能；同时要预留出弹簧的压缩行程，保证顶针被完全顶开时，弹簧不会被压并圈，避免弹簧出现塑性变形影响预紧力。很多维修场景中遇到的气门芯慢漏气问题，除了密封胶垫老化，很大一部分是因为装配时螺纹没有拧紧，或者密封锥面卡入了细小的沙粒，导致密封面无法完全贴合，这也要求设计时密封锥面的表面粗糙度要达到足够低的数值，避免微观层面的泄漏通道，同时锥面角度要和气门嘴的配合角度完全匹配，保证接触时是整圈的线密封而非面接触，提升密封可靠性。
