航空设备用铰接式支撑轴承座结构

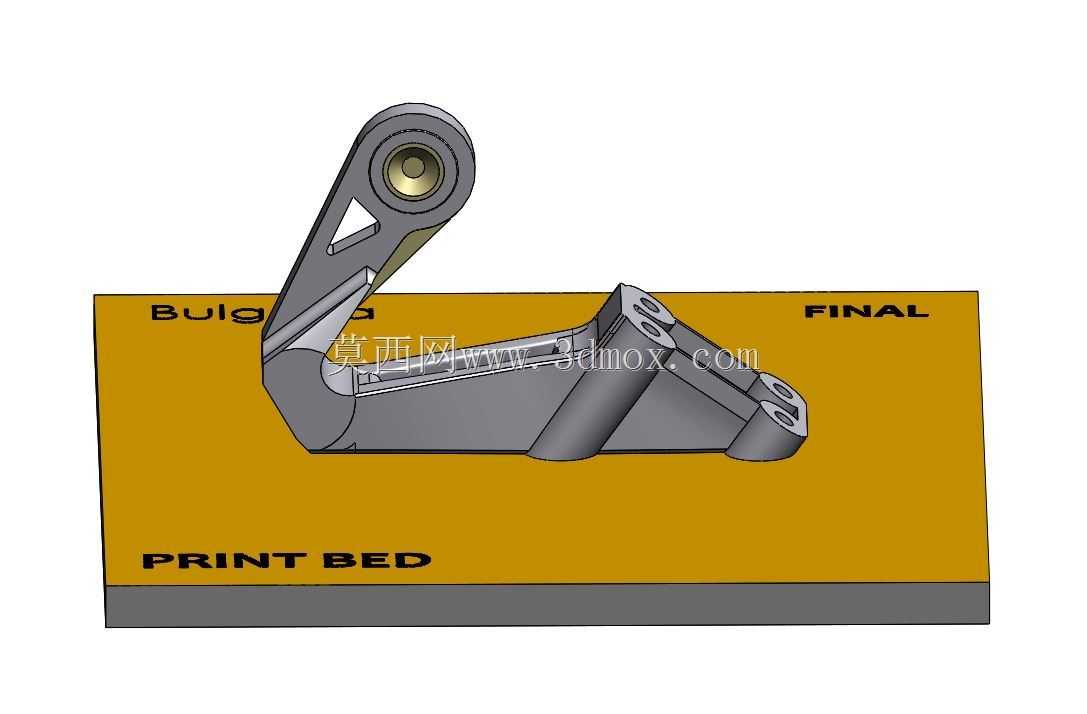

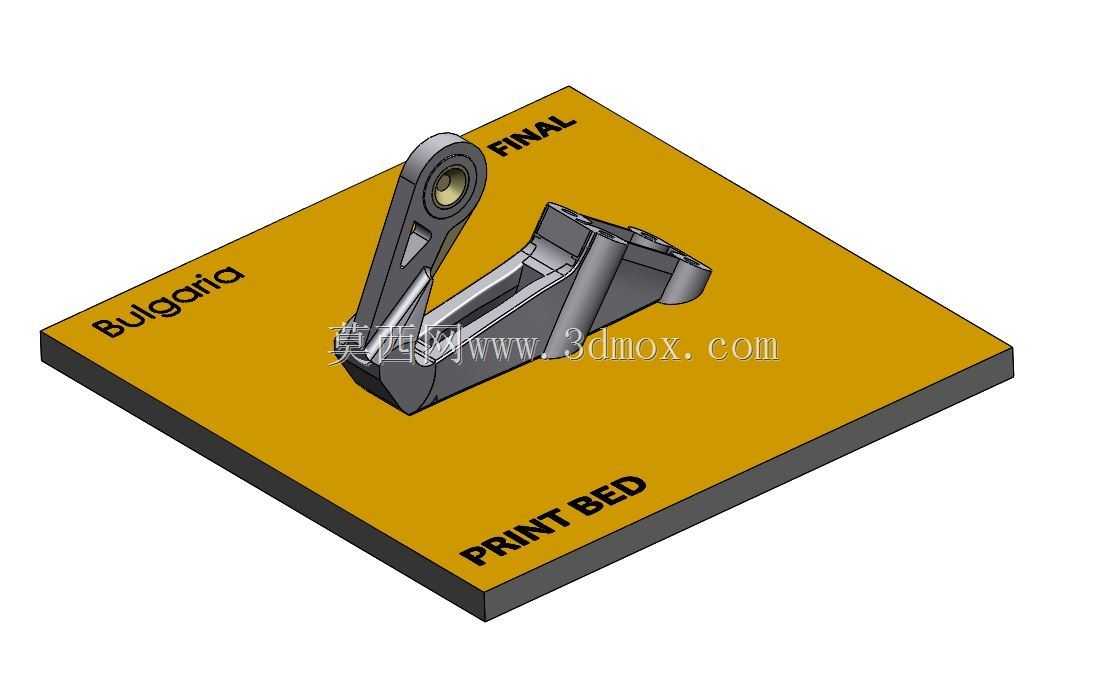

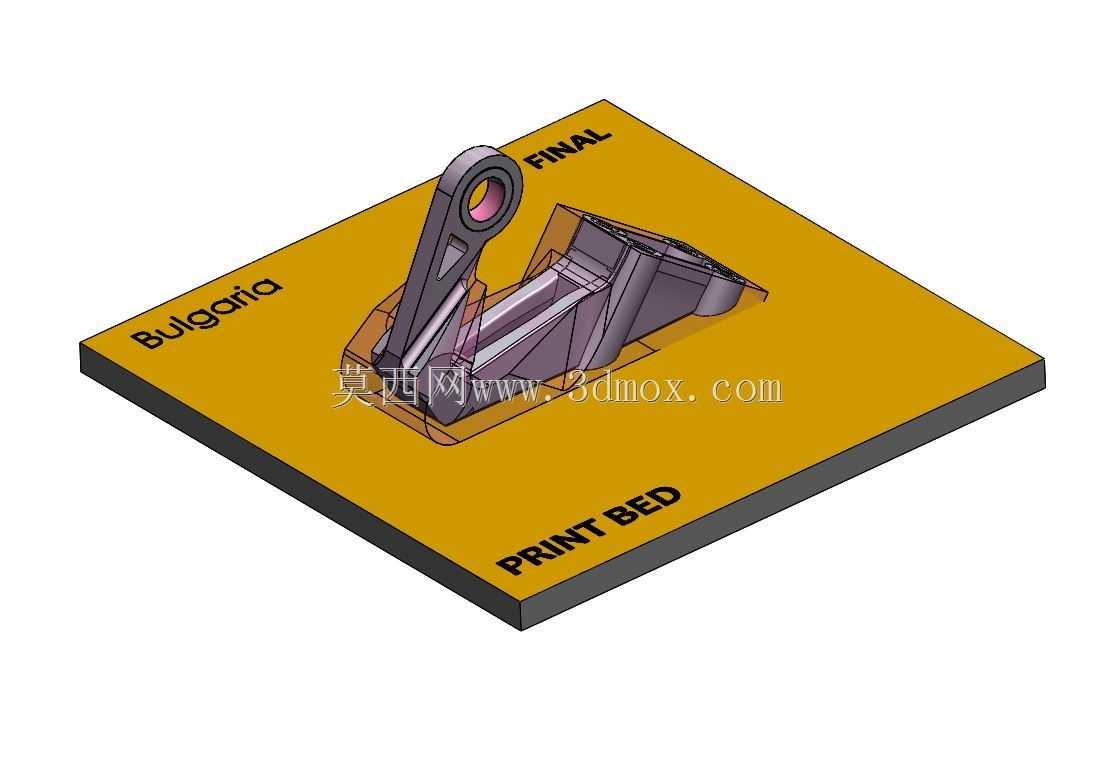

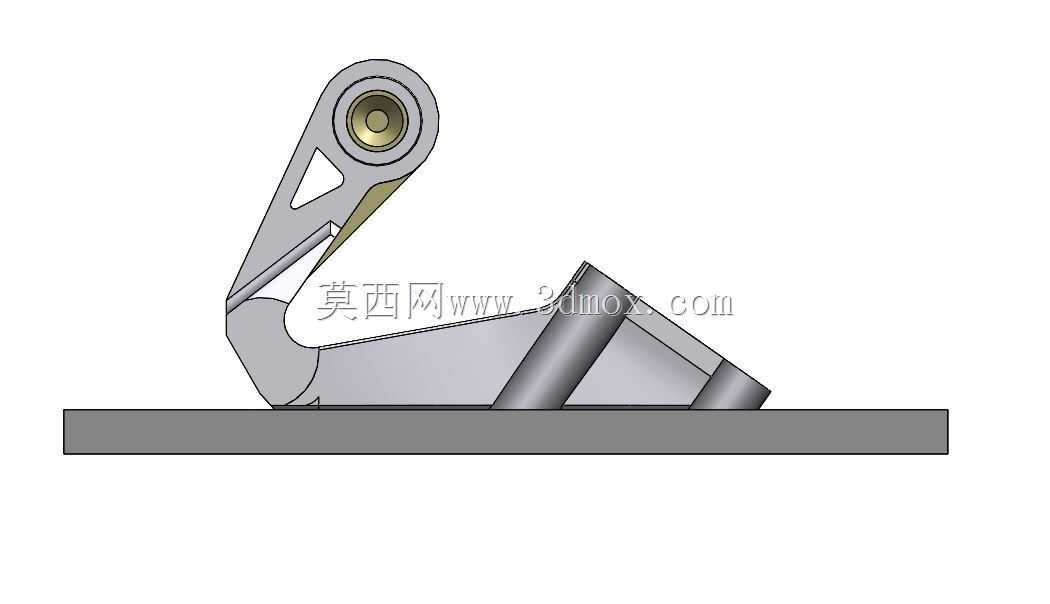

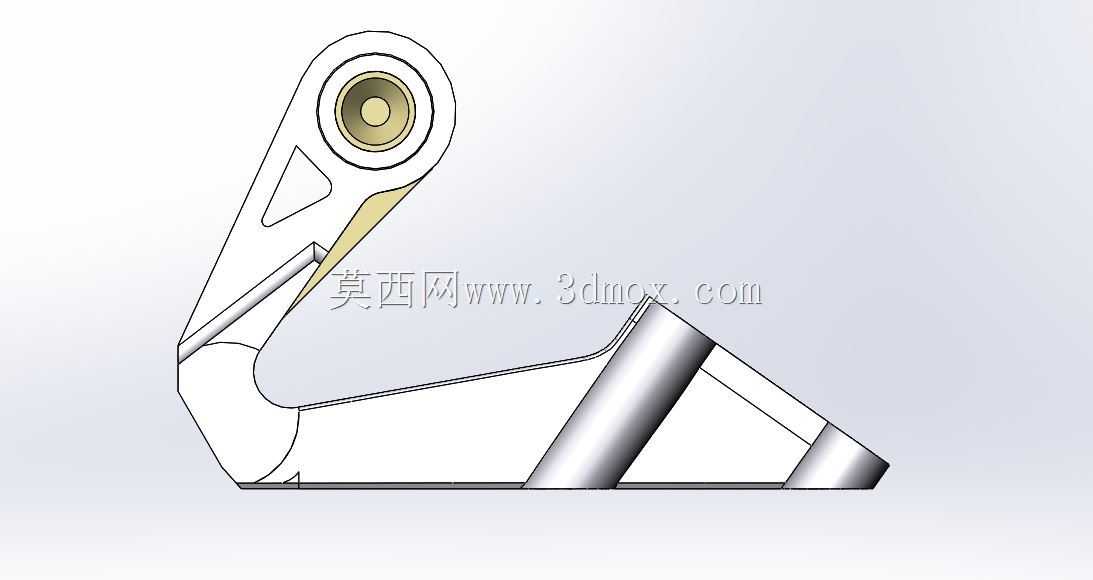

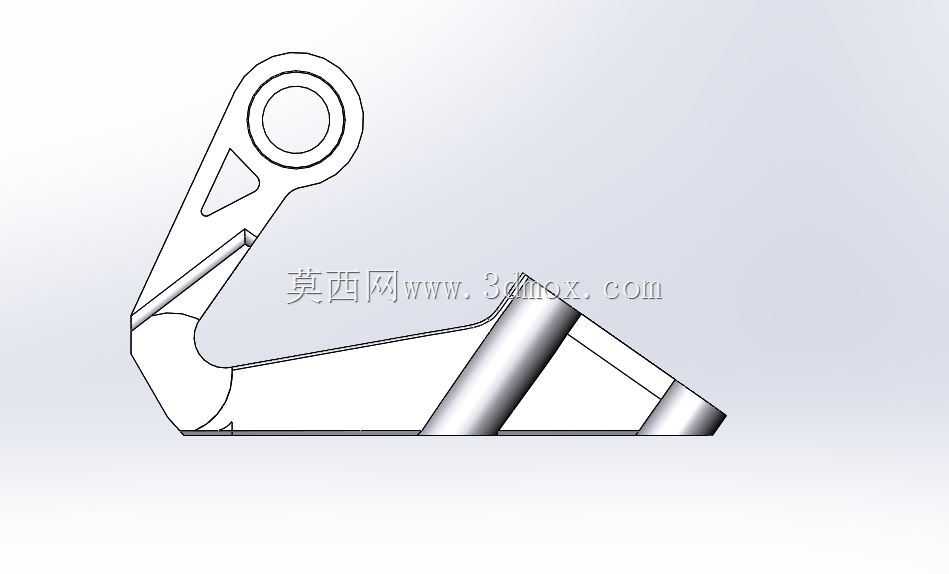

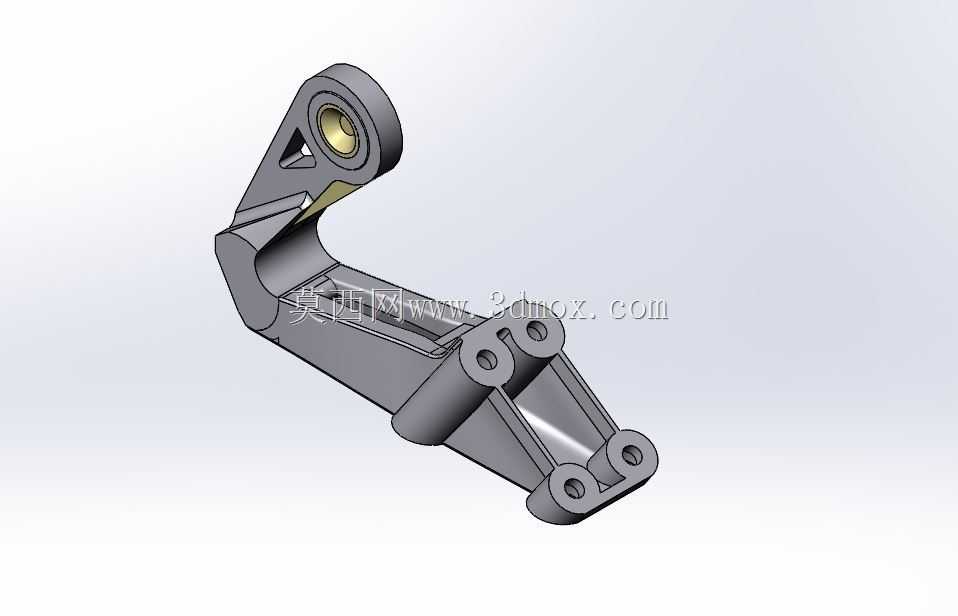

　　在航空机载设备与机体结构的连接场景中，这类带铰接端的轴承座承担着转轴定位、载荷传递与运动约束的核心作用，不同于普通工业设备的轴承座，航空场景下的部件需要同时兼顾轻量化要求与交变载荷下的结构可靠性，不能单纯靠堆料提升强度，每一处结构的取舍都要匹配实际受力路径。从实际使用场景来看，这类轴承座多用于飞机操纵系统的传动铰接位置、小型机载设备的转轴支撑处，或是舱门机构的转动副定位部位，工作过程中需要承受来自拉杆的周期性拉压载荷，同时还要抵消飞行过程中产生的振动冲击，避免转轴出现窜动或卡滞，保证相连机构的动作精度。从结构设计思路上看，该轴承座采用一体化铸造成型后再做机加工的工艺路线，主体支撑臂采用变截面的箱型结构，

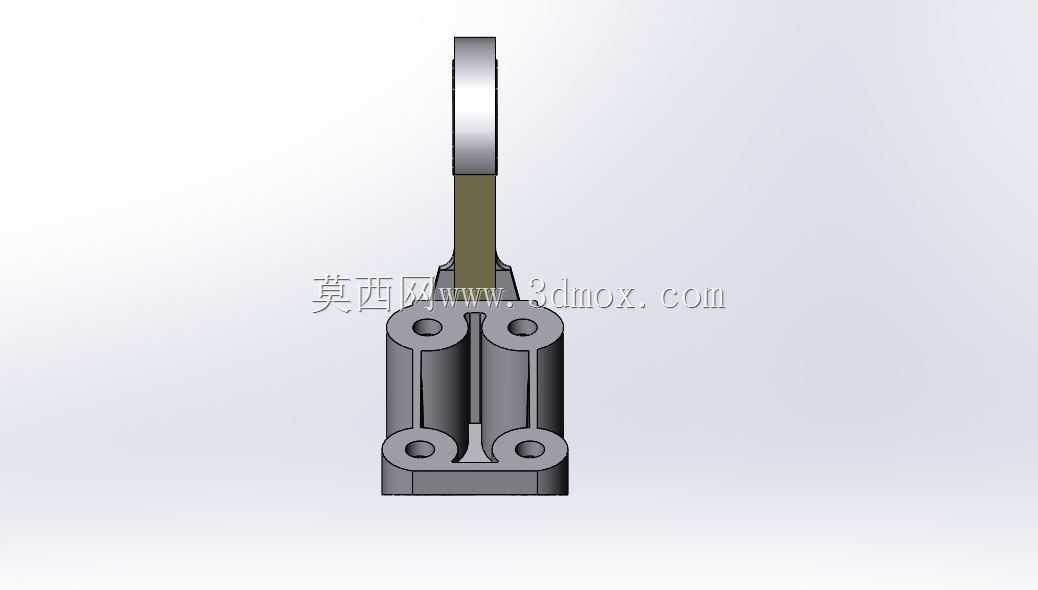

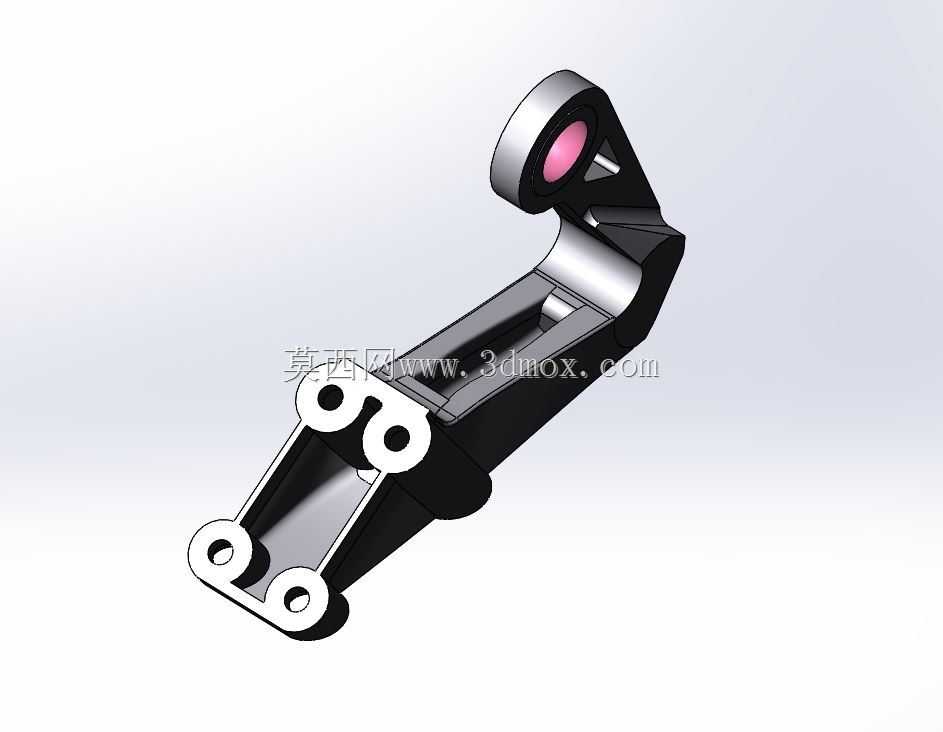

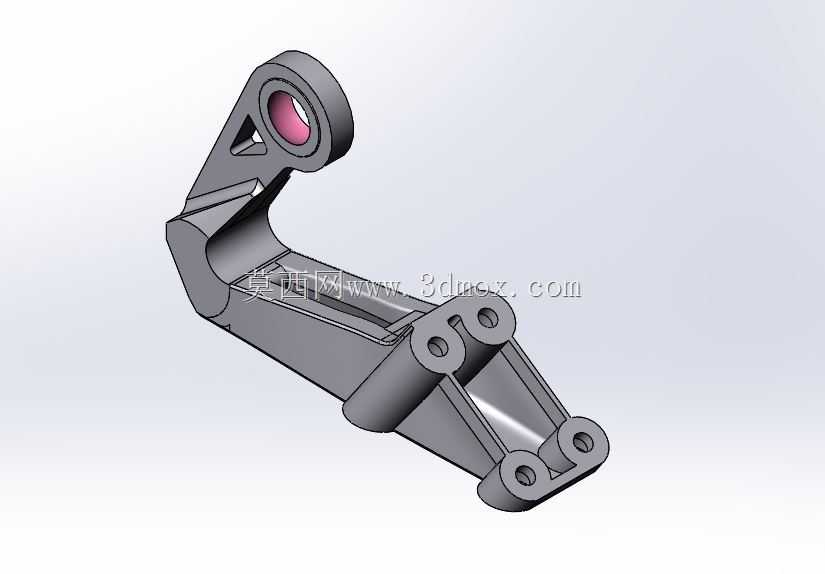

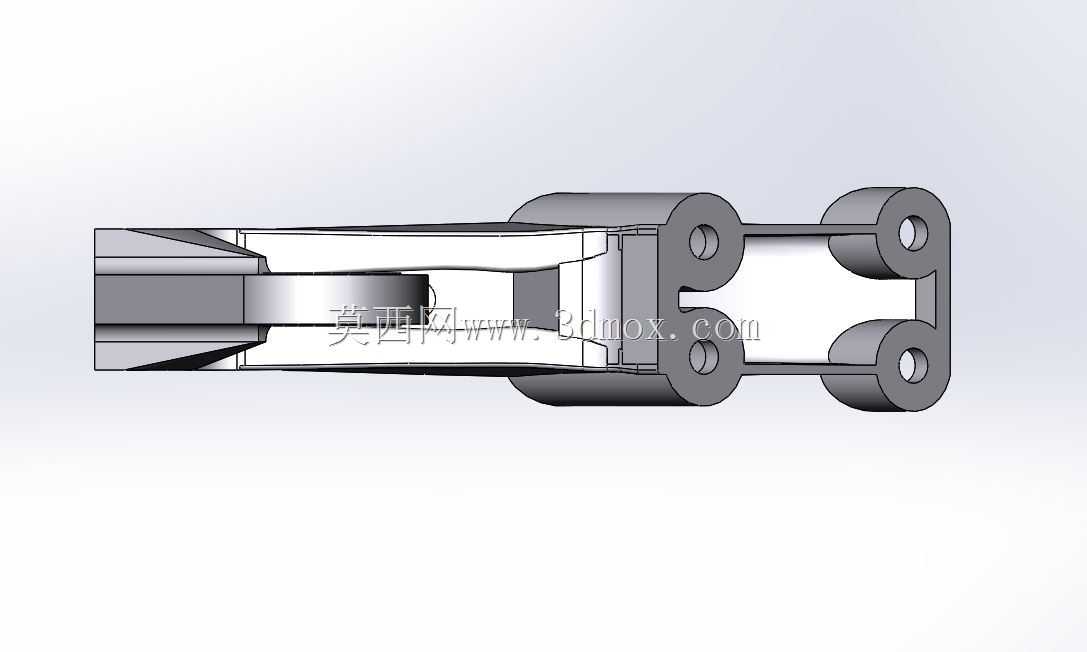

　　在铰接耳片位置做了局部加厚处理，同时在臂身非主要受力区域开出三角形减重孔，既保证了载荷从安装底座到铰接轴承位的连续传递，又尽可能降低了零件自身重量，匹配航空设备的减重需求。底座部分采用多安装孔的法兰式布局，三个带沉孔的安装位呈三角形分布，安装时可以通过螺栓将整个轴承座固定在机体的安装基准面上，三角形的孔位布局相比双排直列孔拥有更好的抗倾覆能力，能够抵消铰接端受力时产生的弯矩，避免底座连接螺栓受额外的剪切载荷。铰接端的轴承安装位采用镗孔加工，内孔精度可以满足滚动轴承的压装要求，孔位边缘做了倒角处理，既方便轴承压装时的导向，也能去除加工毛刺避免应力集中，轴承位外侧的凸台结构可以对轴承外圈做轴向定位，防止轴承在承受轴向载荷时出现窜动。

　　整个零件的外形轮廓充分考虑了安装边界的限制，支撑臂的弯折角度经过运动仿真校核，保证相连的摇臂在整个转动行程内不会与周边结构发生干涉，臂身的过渡位置全部采用圆角过渡，避免直角位置产生应力集中，在长期交变载荷作用下出现疲劳裂纹。从安装尺寸边界来看，底座的安装孔间距匹配航空常用的标准安装节距，铰接端的内孔直径适配对应规格的深沟球轴承或关节轴承，整个零件的总高度控制在安装空间允许的范围内，不会突出到周边设备的运动包络中。实际装配过程中，需要先将轴承压入铰接端的内孔，再通过螺栓将底座固定在机体基准面上，安装完成后需要检测铰接端轴承孔的同轴度以及底座安装面的平面度，保证转轴转动时无卡滞，载荷传递路径顺畅。这类轴承座在设计时还充分考虑了维护性，

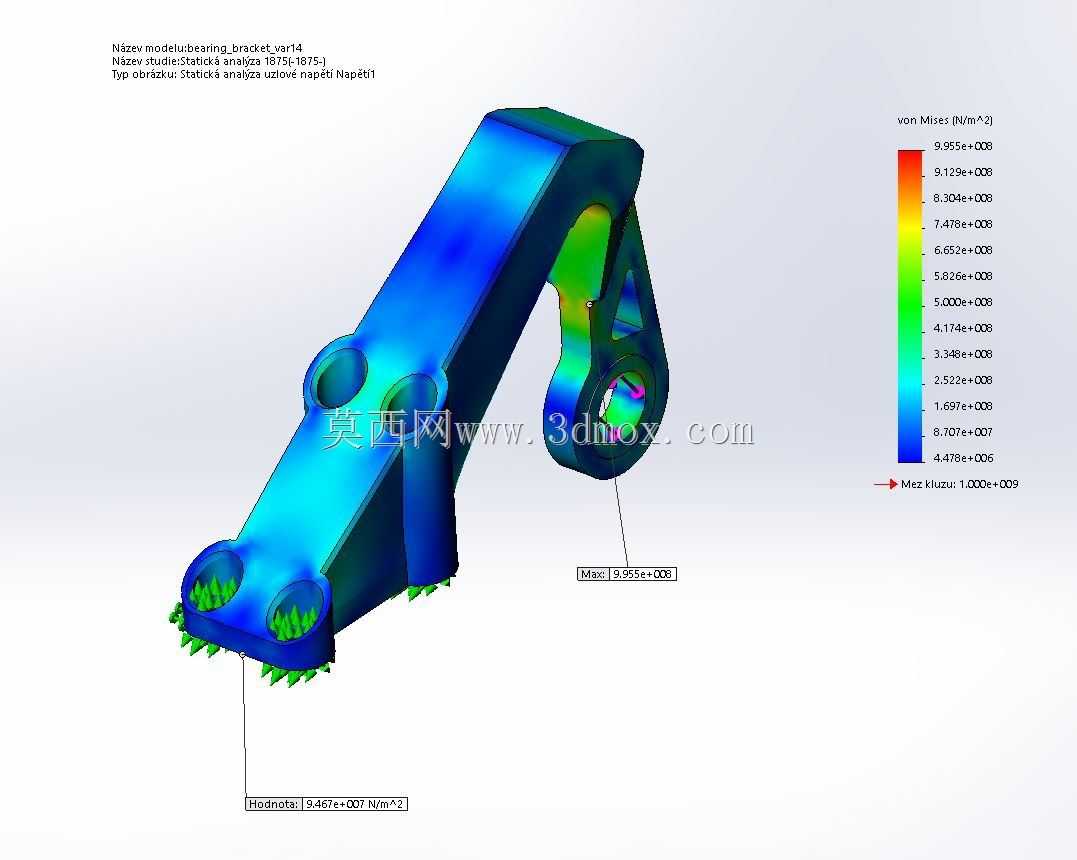

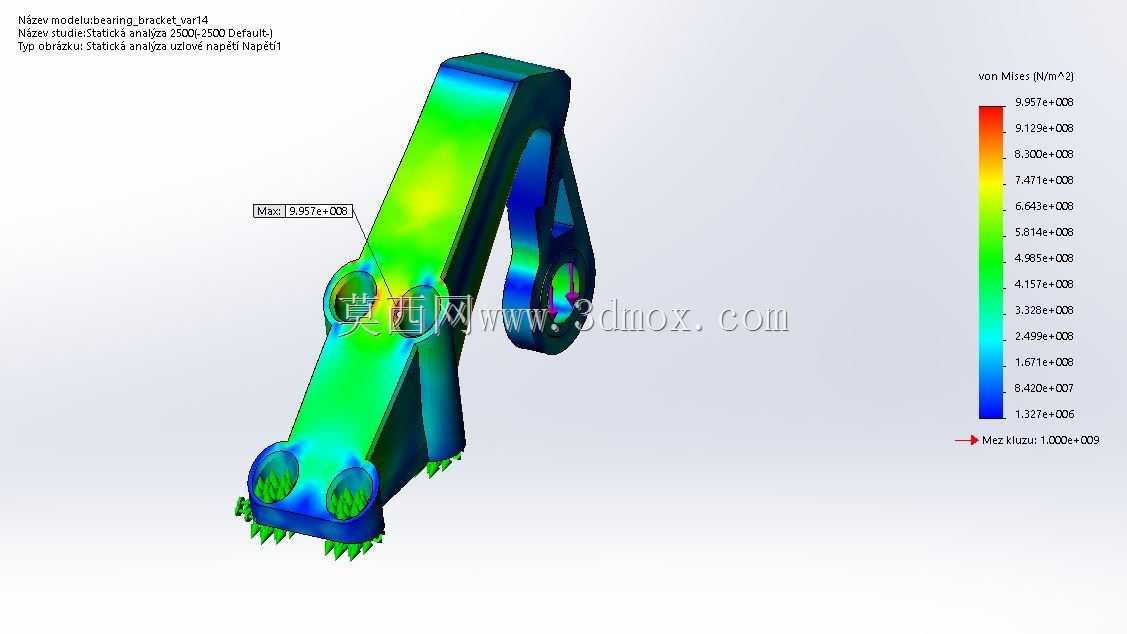

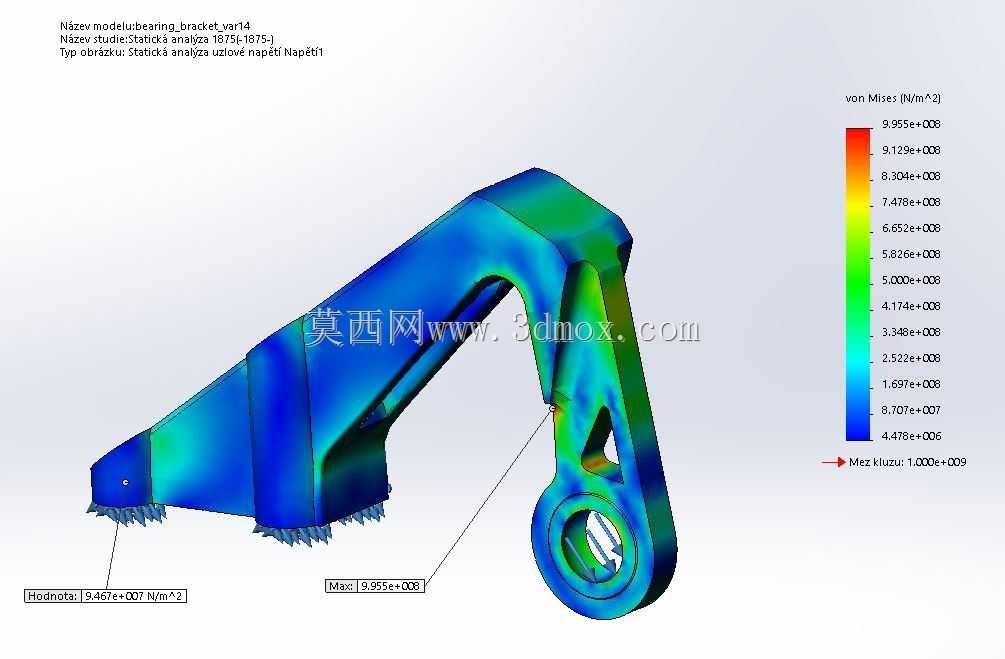

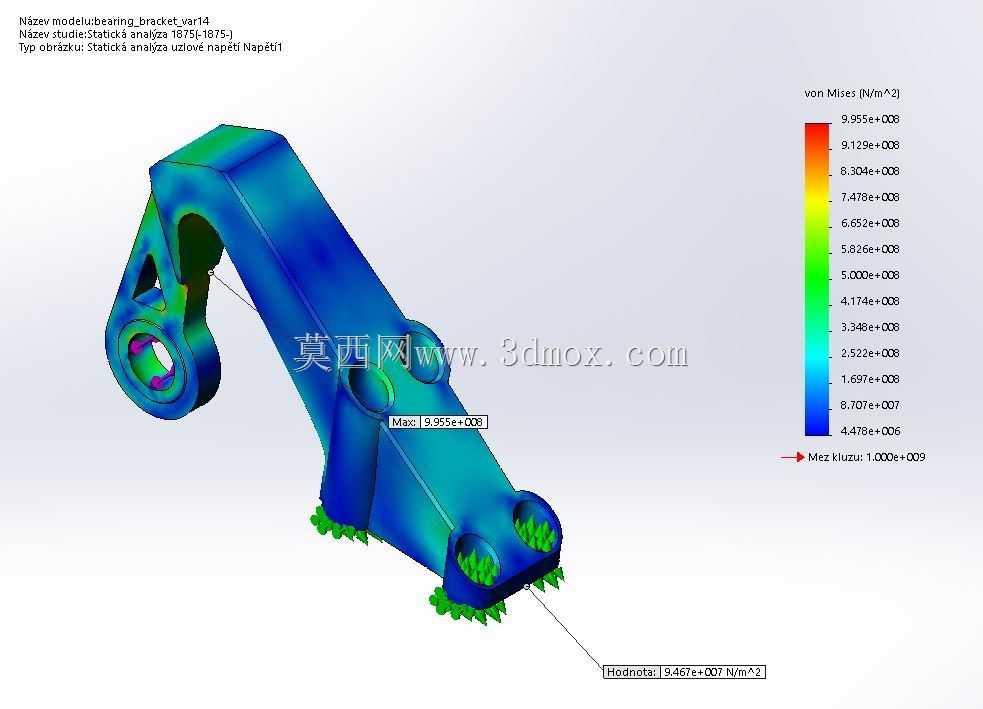

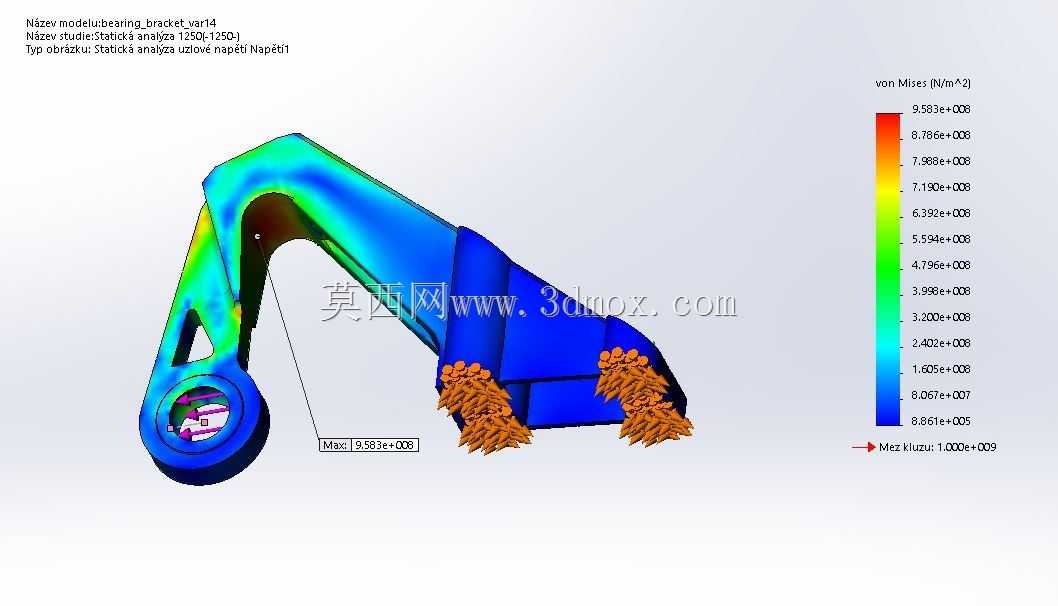

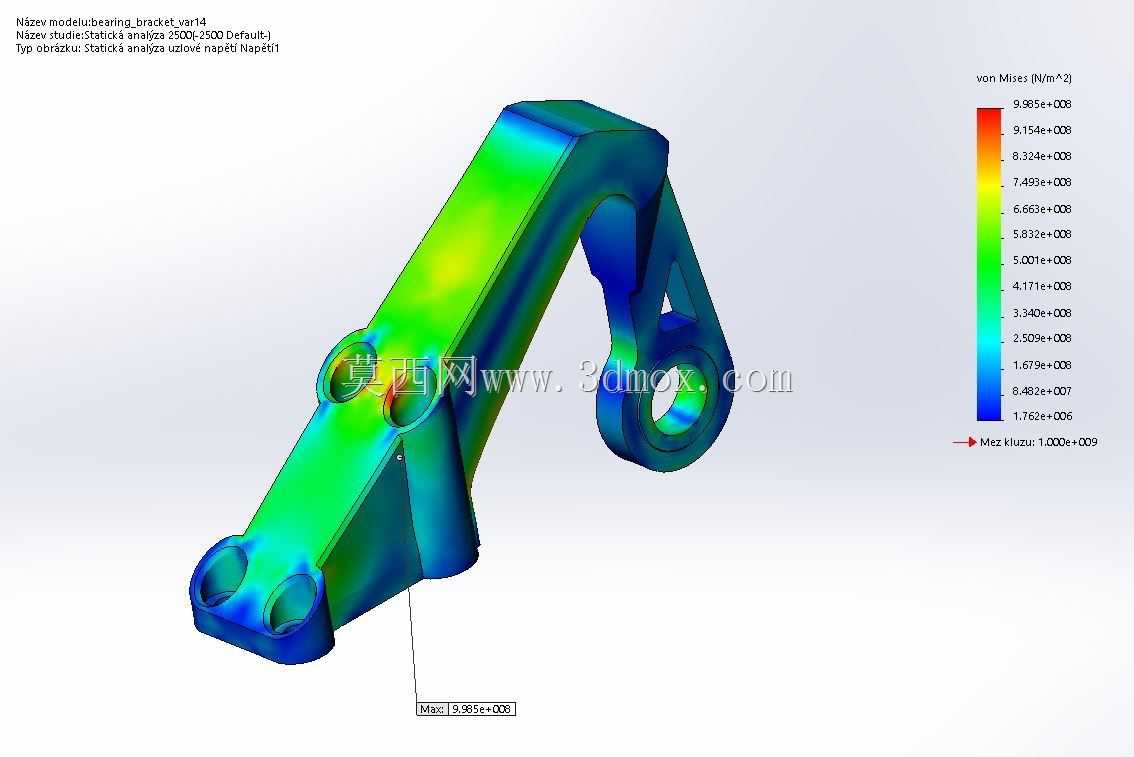

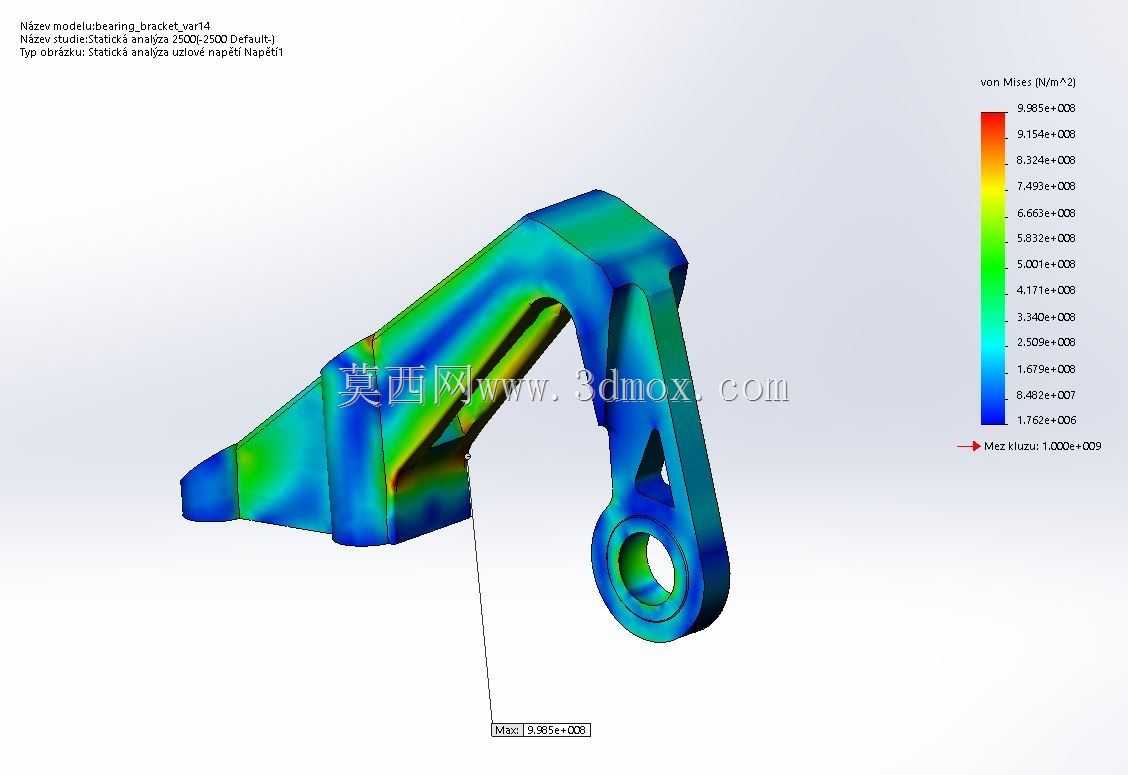

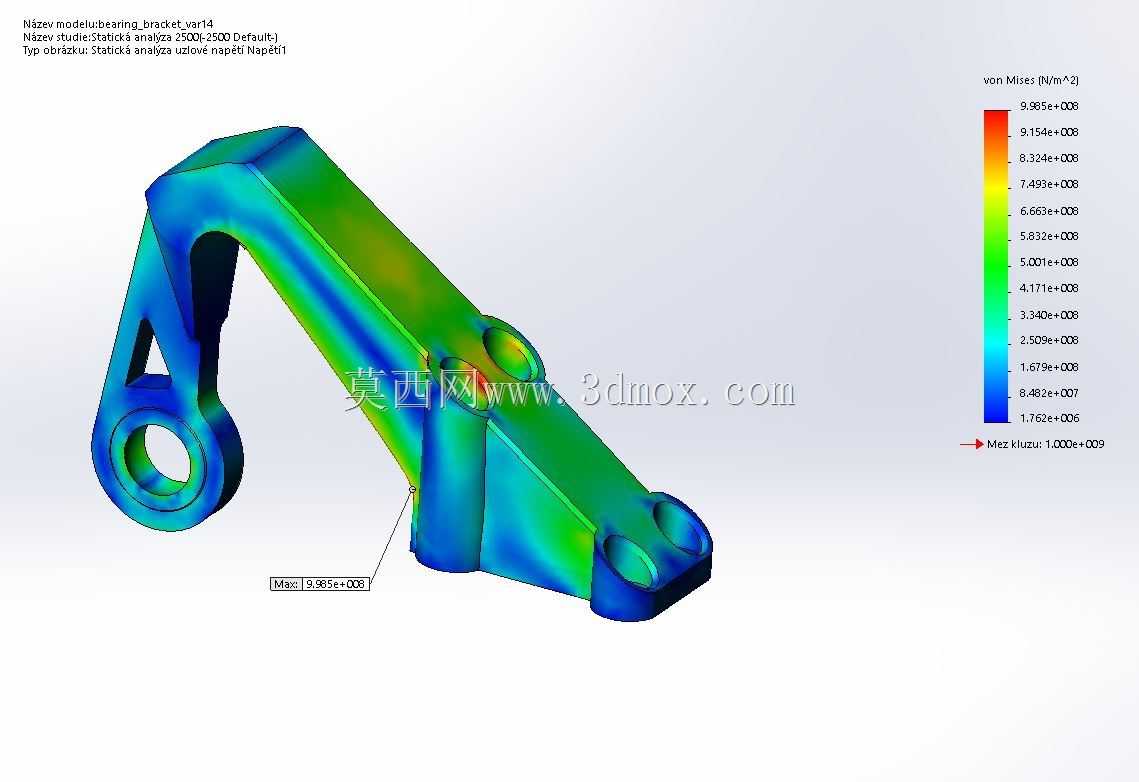

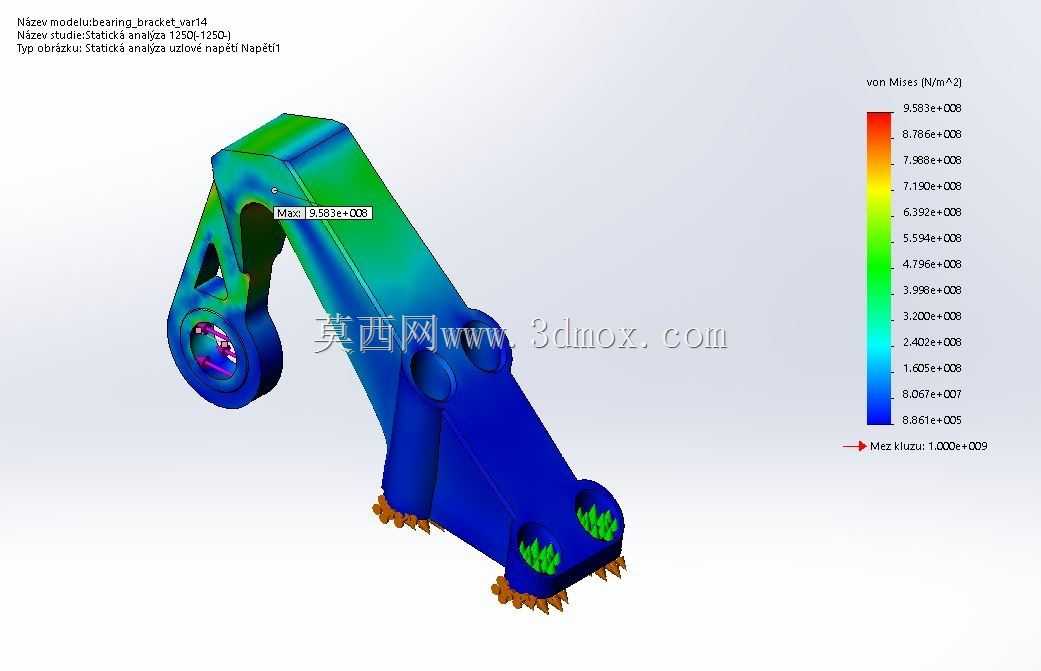

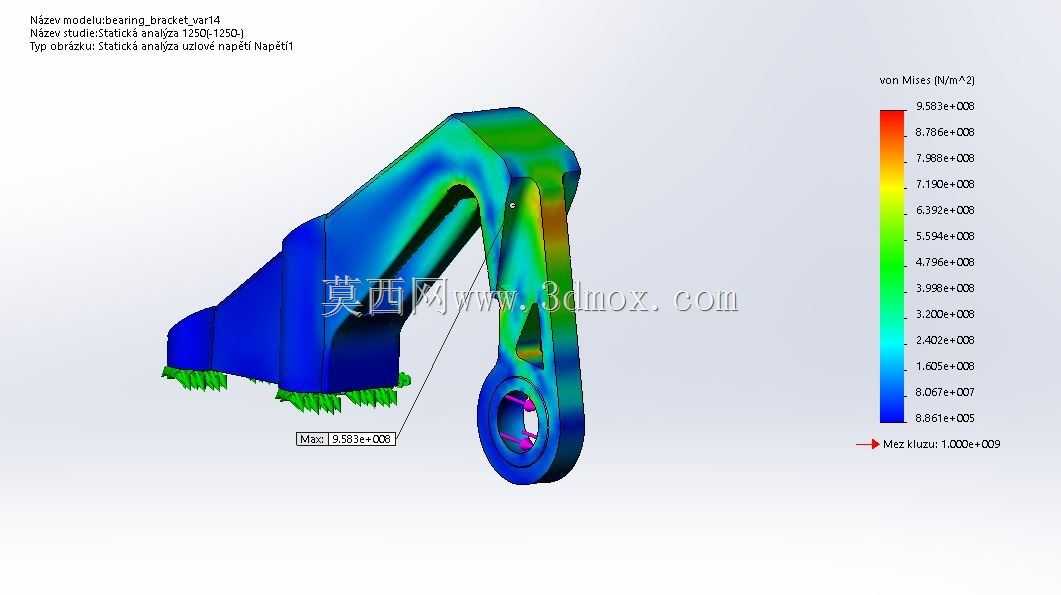

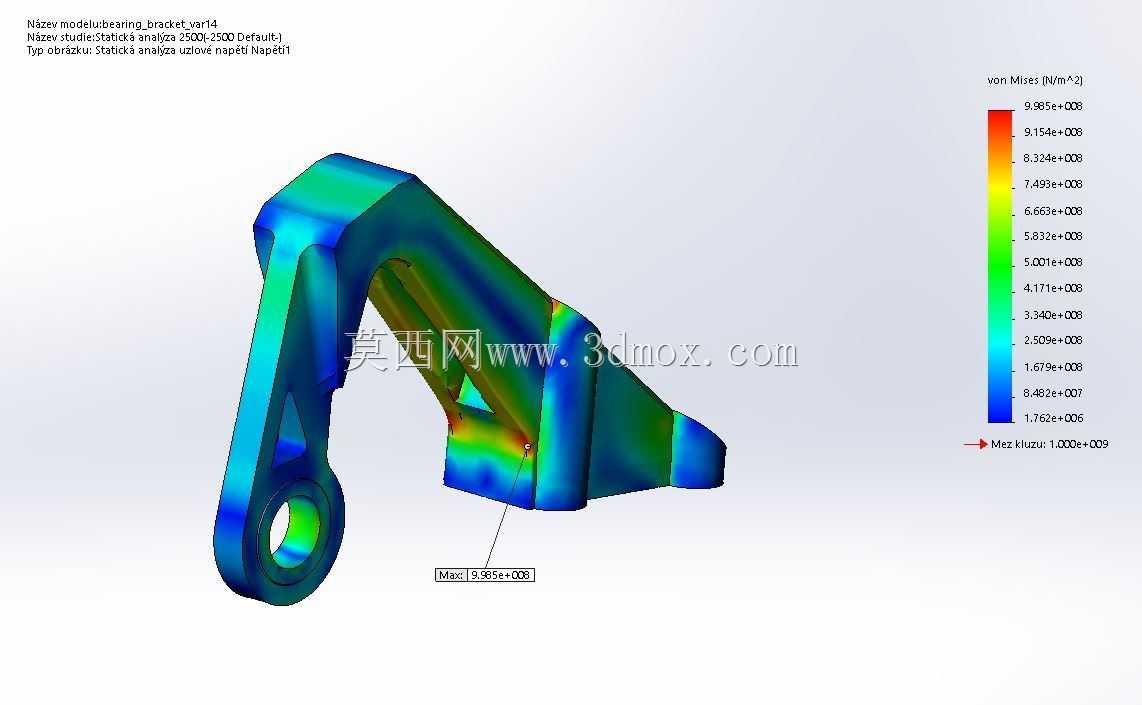

　　轴承位的外侧预留了足够的拆卸空间，后期维护时可以方便地将损坏的轴承从孔位中顶出更换，不需要拆卸整个轴承座，降低了机载设备的维护工作量。不同于地面设备的轴承座，航空用的这类零件在结构设计时还要考虑温度变化带来的尺寸变形，整个零件的材料选用航空常用的铝合金或高强度结构钢，线膨胀系数与相连的机体结构件匹配，避免在高空低温环境下因材料收缩量不同导致轴承间隙变化，影响转动灵活性。支撑臂的截面厚度经过有限元分析优化，在最大工作载荷下的变形量控制在允许范围内，不会因结构变形导致轴承内圈偏载，延长轴承的使用寿命。底座的安装面经过铣削加工，平面度满足安装要求，固定后不会出现局部间隙导致的连接松动，安装孔的沉孔深度经过精确计算，保证螺栓拧紧后头部不会突出安装面，避免与周边零件发生刮碰。整个零件的外形没有多余的突出结构，所有棱边都做了倒钝处理，既可以避免安装时划伤操作人员，也能减少飞行过程中的气动阻力，如果是用在机身外部的机构位置，这种流线型的臂身结构还能降低气流扰动带来的振动。
