无内胎轮胎气门嘴结构三维设计

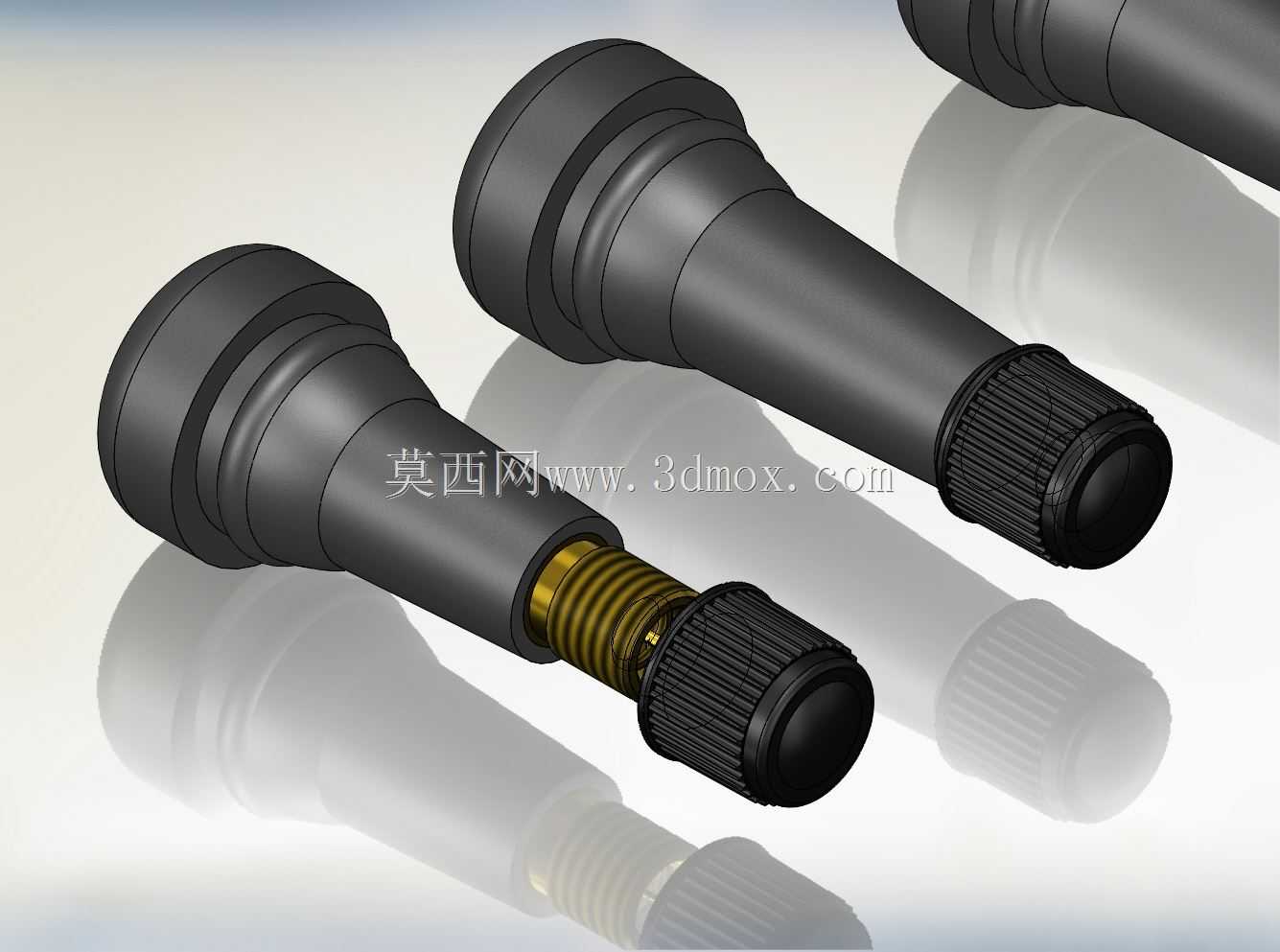

　　模型完整呈现了气门嘴的四大核心组成部分：外侧的橡胶防护帽、金属芯体外壳、内置单向阀芯组件、底部橡胶密封基座。其中橡胶防护帽采用带内螺纹的旋装结构，既可以阻挡外界泥沙、灰尘进入阀芯气路，也能在阀芯出现微量渗漏时提供二次密封防护；金属芯体外壳采用黄铜冷镦成型结构，表面做镀镍防腐处理，外部带有与防护帽匹配的外螺纹，内部为贯通式气路通道，中段设计有与橡胶基座嵌合的环形卡槽，避免长期使用后金属芯体与橡胶基座出现松脱移位；内置单向阀芯为弹簧加载的顶针式结构，常态下弹簧推动密封胶垫封闭气路，充气时外部气压顶开密封胶垫实现气体注入，充气结束后自动复位封闭，放气时仅需按压顶针即可排出轮胎内部气体；底部橡胶基座采用耐老化的三元乙丙橡胶材质，在商用车与乘用车的无内胎轮胎配套体系中，气门嘴是承担轮胎充放气、压力保持核心功能的关键小总成部件，其结构可靠性直接关联轮胎行驶安全与胎压稳定性。本次建模覆盖TR413、TR414、TR414L、TR418、TR423等主流卡扣式无内胎气门嘴型号，完整还原了产品从外部防护到内部气路的全部结构细节。从实际装车场景来看，这类气门嘴主要适配轮辋厚度在3-8mm区间的钢制、铝合金无内胎轮辋，安装时依靠主体橡胶基座的过盈配合卡入轮辋预留的φ11.5mm标准安装孔，无需额外紧固件即可实现径向与轴向的密封固定，日常维保中可直接从轮辋外侧完成拆装更换，适配绝大多数乘用轿车、轻型商用车辆的真空轮胎配置。从功能结构拆分来看，

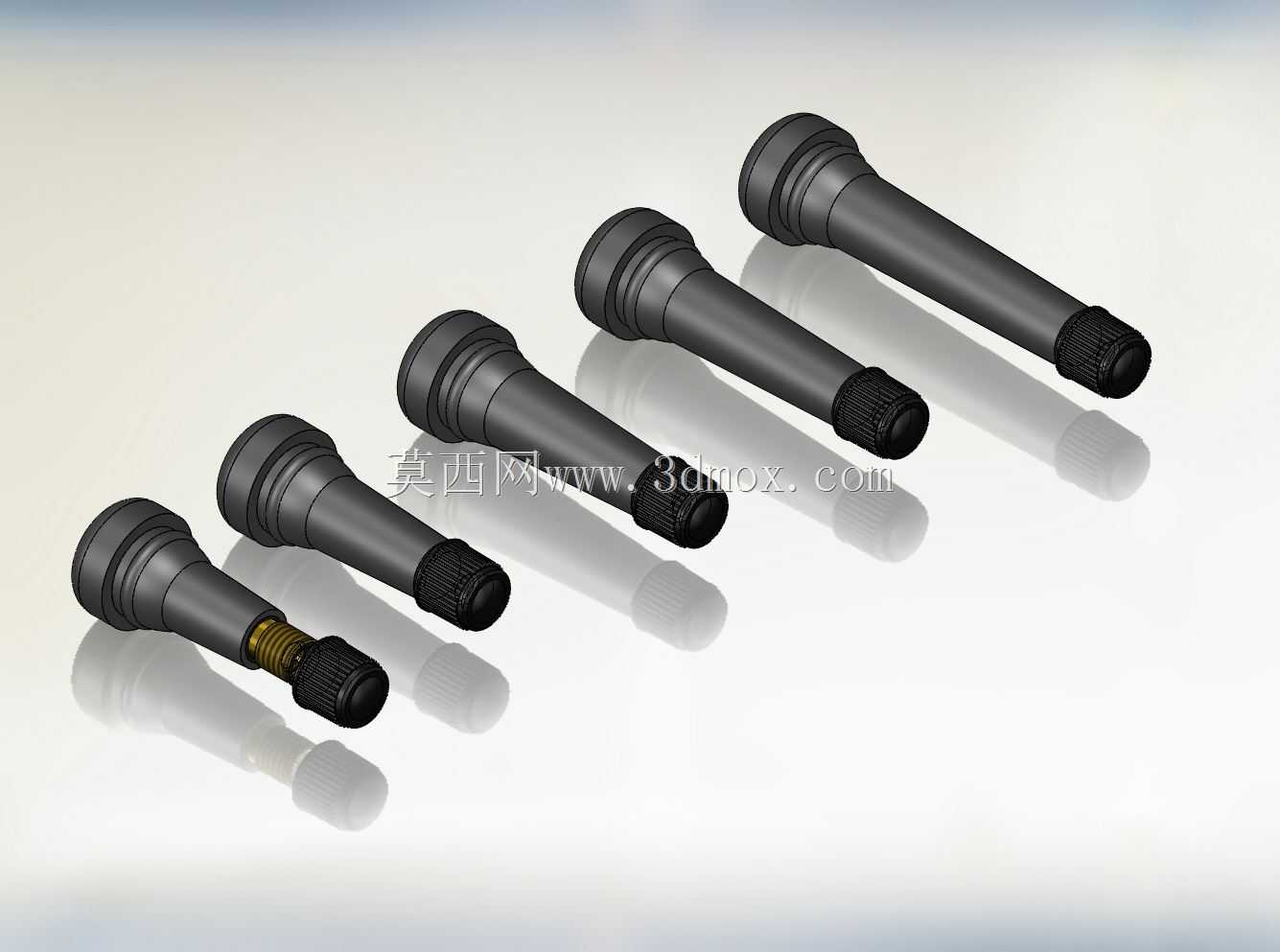

　　外形为带锥度的阶梯卡扣结构，安装时通过专用工具拉入轮辋孔后，橡胶体受挤压产生弹性形变，填充轮辋孔与金属芯体之间的所有间隙，实现高压气体的密封阻隔，可承受轮胎正常工作状态下3-5bar的内部气压无渗漏。设计过程中重点考量了不同型号的安装边界差异：TR413为短款型号，整体外露长度34mm，适配轮辋厚度3-4mm的小型乘用车轮辋，避免气门嘴外露过长被行驶中飞溅的杂物磕碰损坏；TR414为常规通用款，外露长度40mm，适配轮辋厚度4-6mm的主流家用车轮辋，是目前市面应用最广的型号；TR414L为加长款，外露长度48mm，适配带装饰罩的加厚铝合金轮辋，保证充气工具可以顺利连接气门嘴；TR418与TR423为大通气量型号，

　　内部气路直径比常规型号大20%，适配轻型商用车、小型货车的大尺寸无内胎轮胎，可缩短大容积轮胎的充放气时间，提升维保效率。建模过程中严格遵循各型号的实际尺寸公差要求，橡胶基座的卡扣直径比轮辋安装孔大1.2-1.5mm，保证安装后的抱紧力满足车辆高速行驶时的离心力载荷要求，不会出现气门嘴甩出轮辋的故障；金属芯体的通气孔直径控制在2.5-3mm区间，兼顾充气效率与阀芯的结构强度；阀芯顶针的行程设计为1.5mm，既保证充气时的气路通流面积，也避免顶针行程过大导致弹簧复位失效。从实际使用的工况适配角度，结构设计中充分考虑了车辆行驶中的复杂环境：橡胶材质均选用耐高低温配方，可在-40℃到120℃的环境温度区间保持弹性，

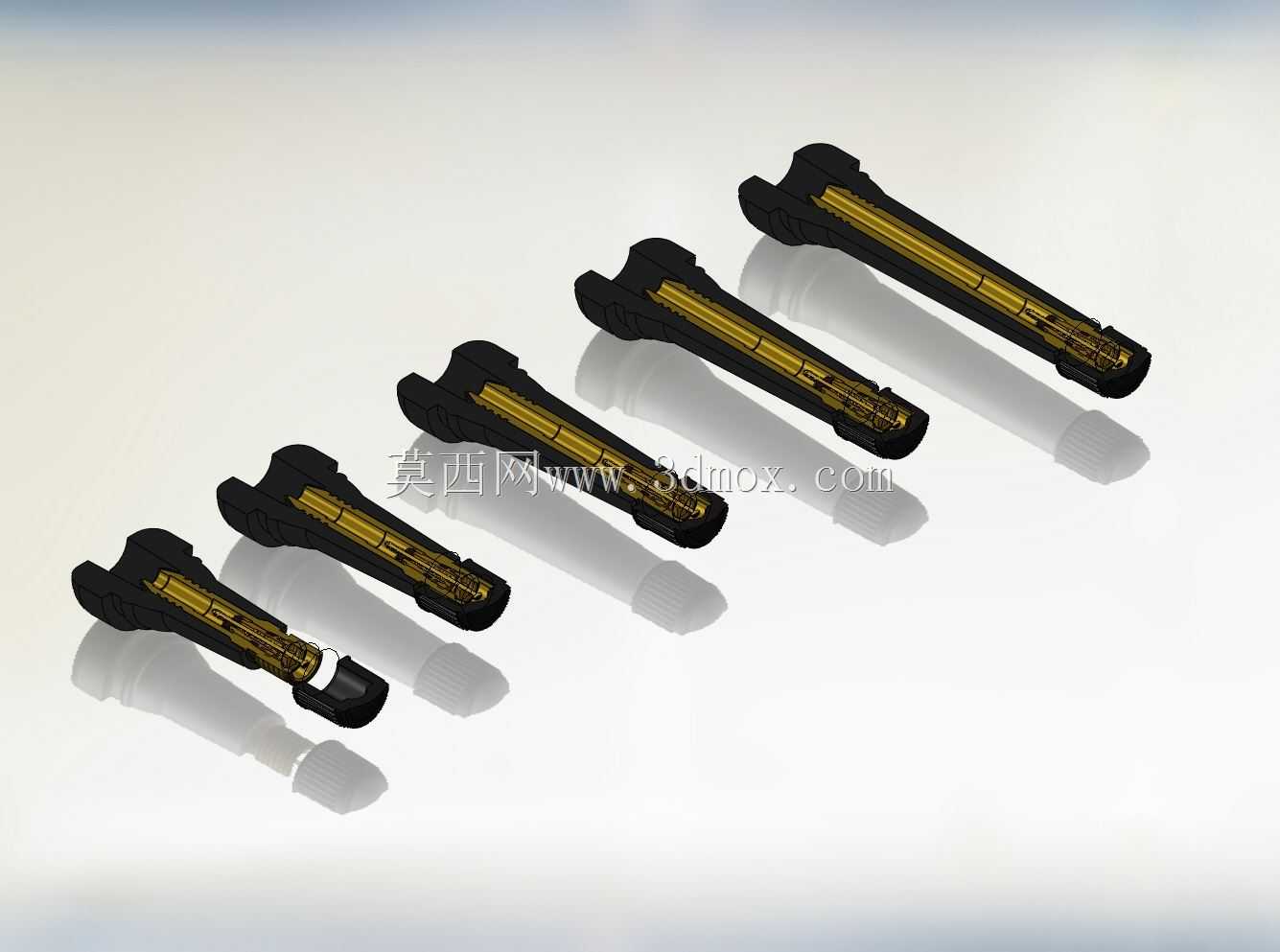

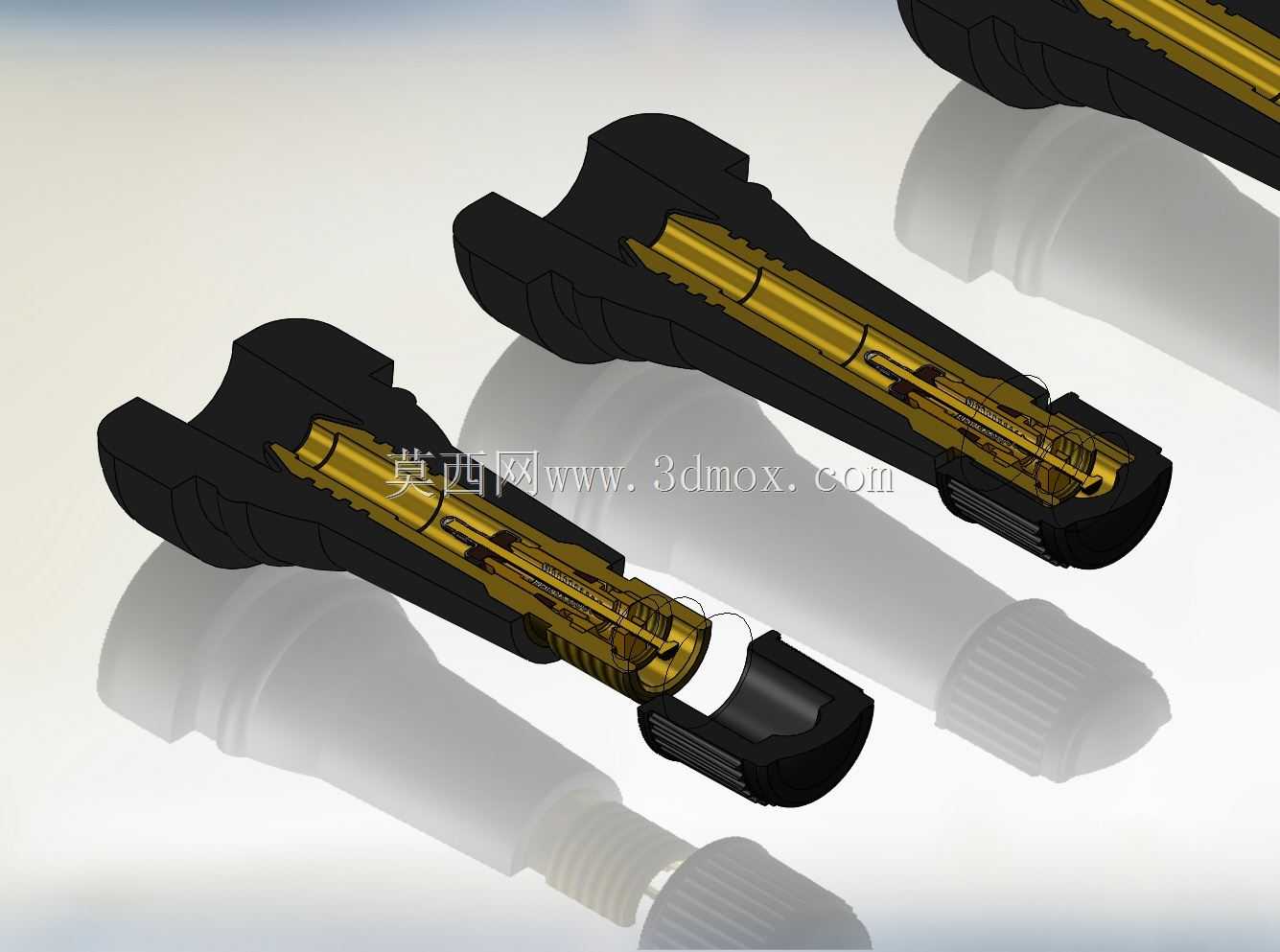

　　适配北方严寒地区与南方夏季高温行驶的使用需求；金属部件全部做防腐处理，可耐受道路融雪剂、雨水的长期腐蚀，使用寿命可达3-5年或6-8万公里行驶里程；阀芯内部的密封胶垫采用耐油橡胶材质，可耐受轮胎内部析出的橡胶助剂、充入气体中的少量油污侵蚀，避免长期使用后密封失效导致的慢漏气问题。在三维建模的细节处理上，完整还原了各部件的装配关系，包括橡胶基座与金属芯体的嵌合过盈量、阀芯弹簧的预压缩量、防护帽与芯体的螺纹配合长度，所有倒角、退刀槽、环形密封筋等工艺细节均按照实际量产产品的结构绘制，可直接用于气门嘴的结构验证、装配模拟、以及相关轮胎配套系统的选型匹配参考，也可作为汽车维保教学、轮胎结构演示的三维可视化素材使用。
