多款规格无内胎轮胎充气气门阀体结构

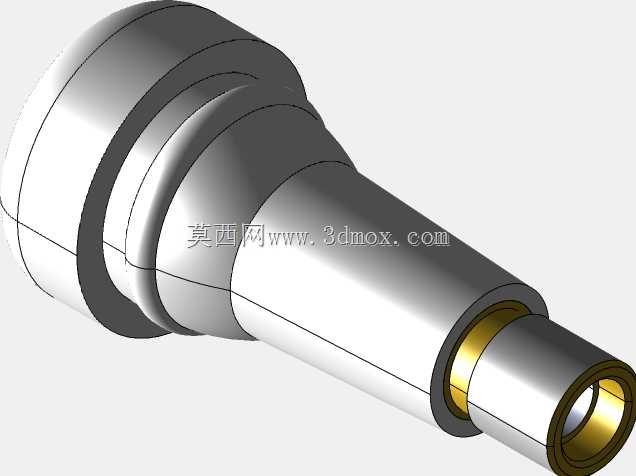

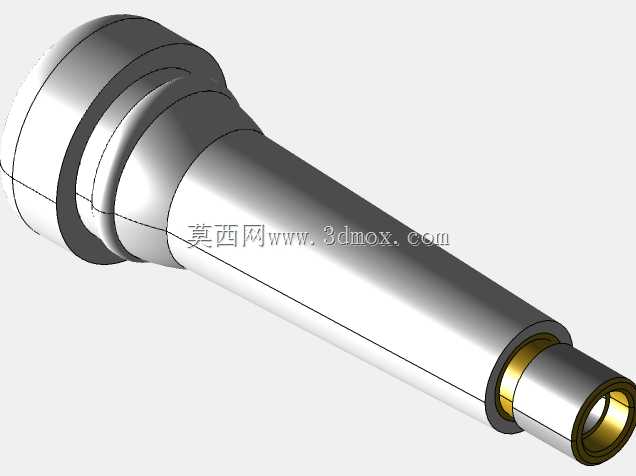

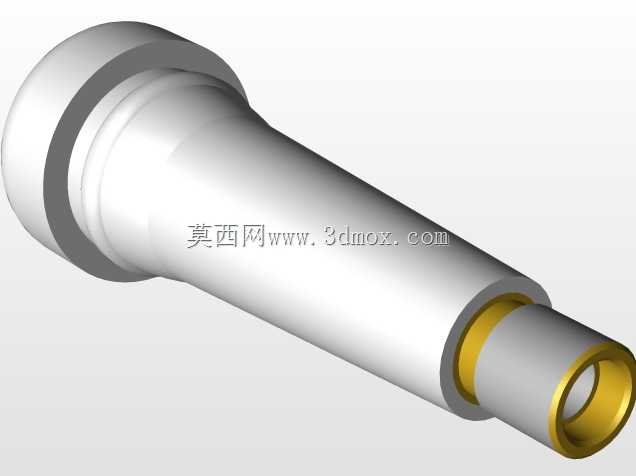

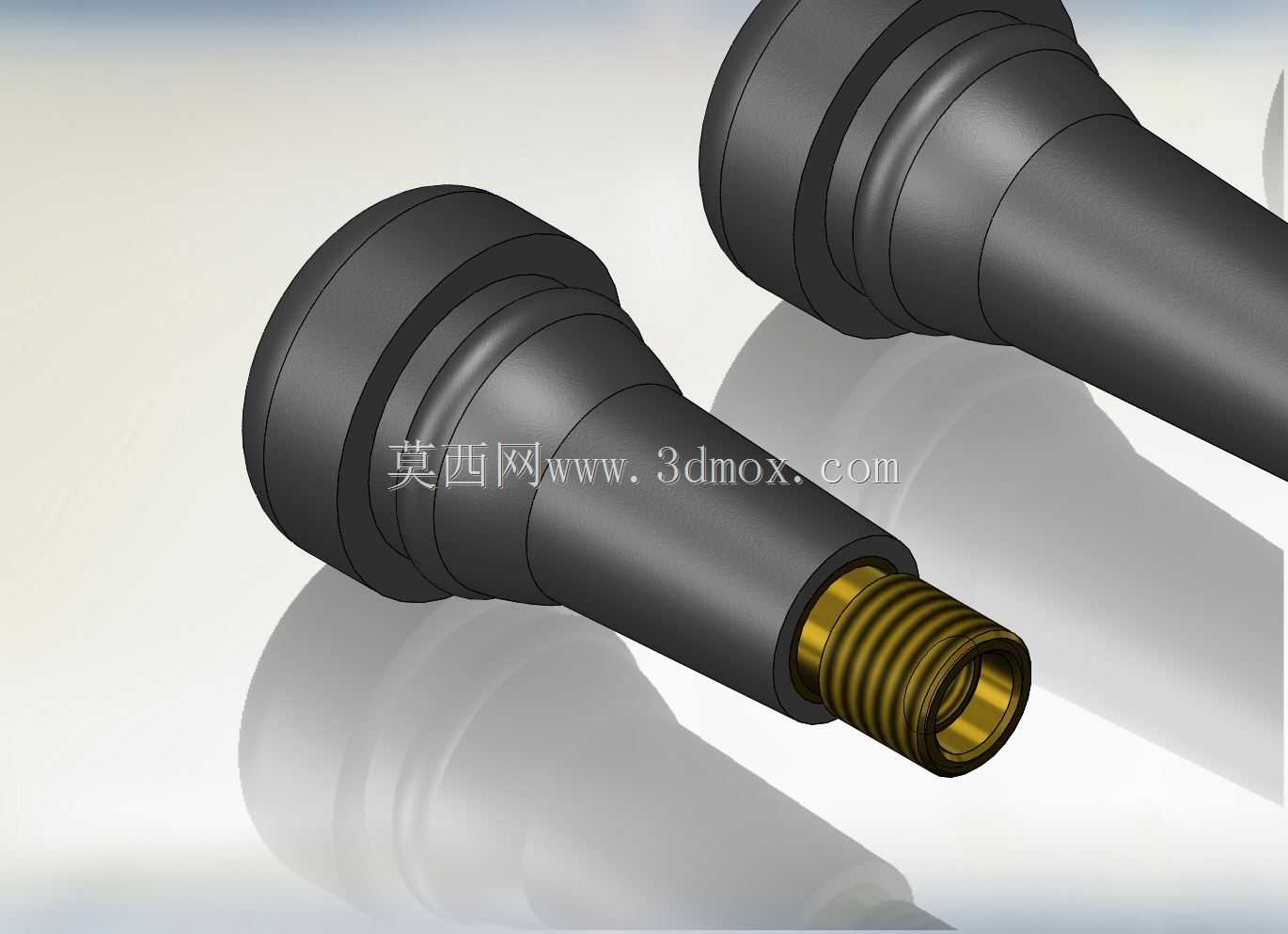

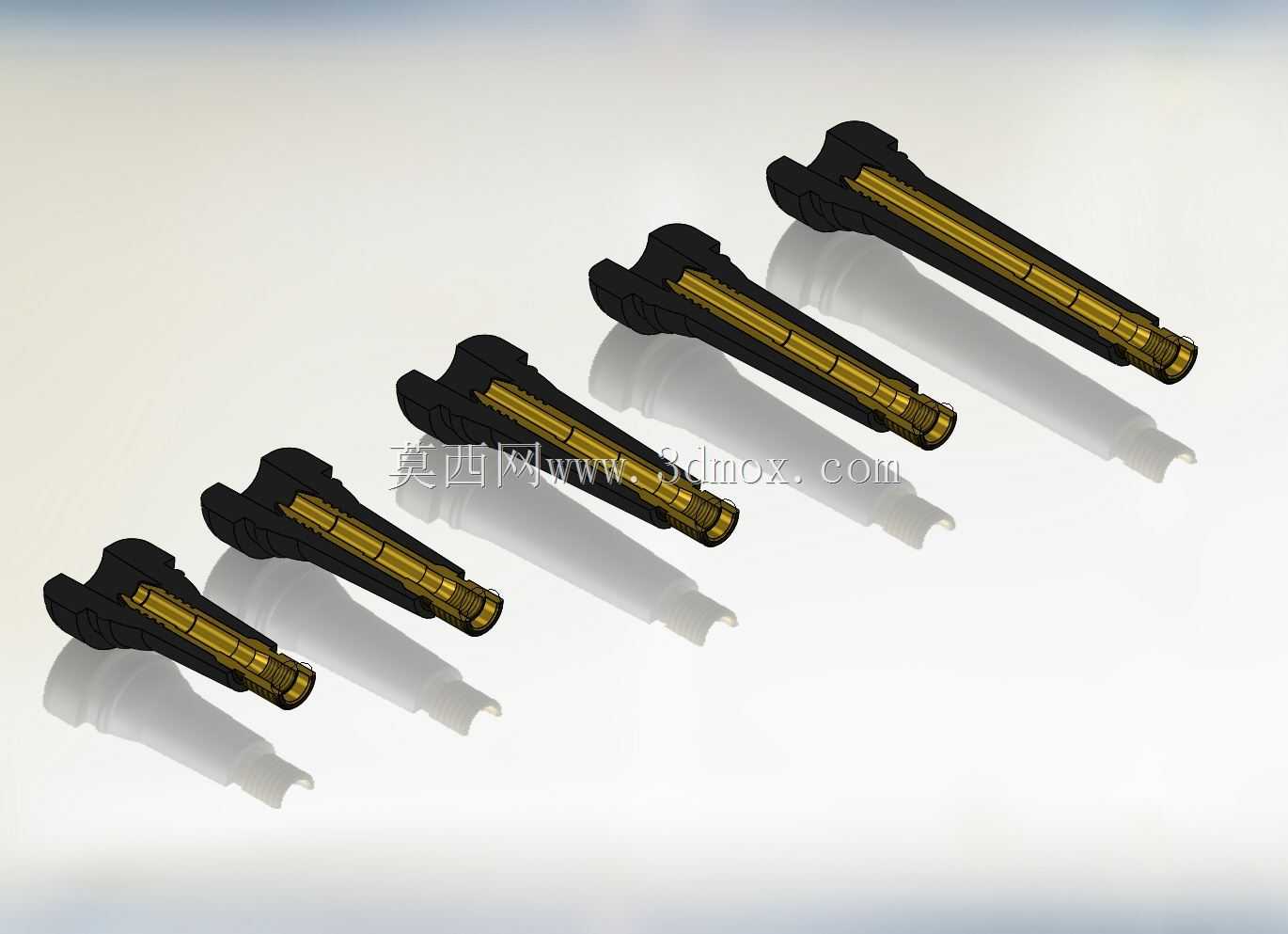

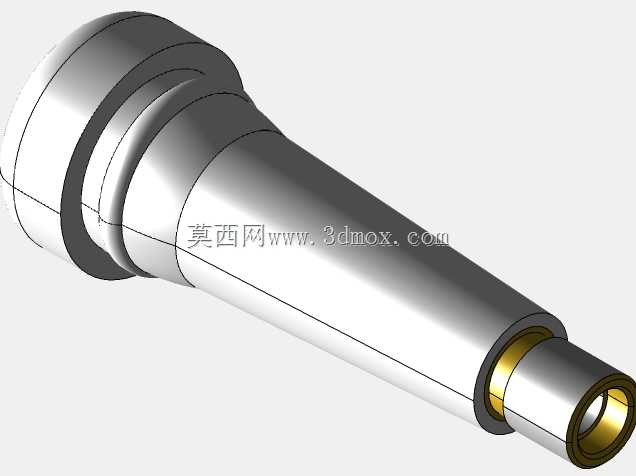

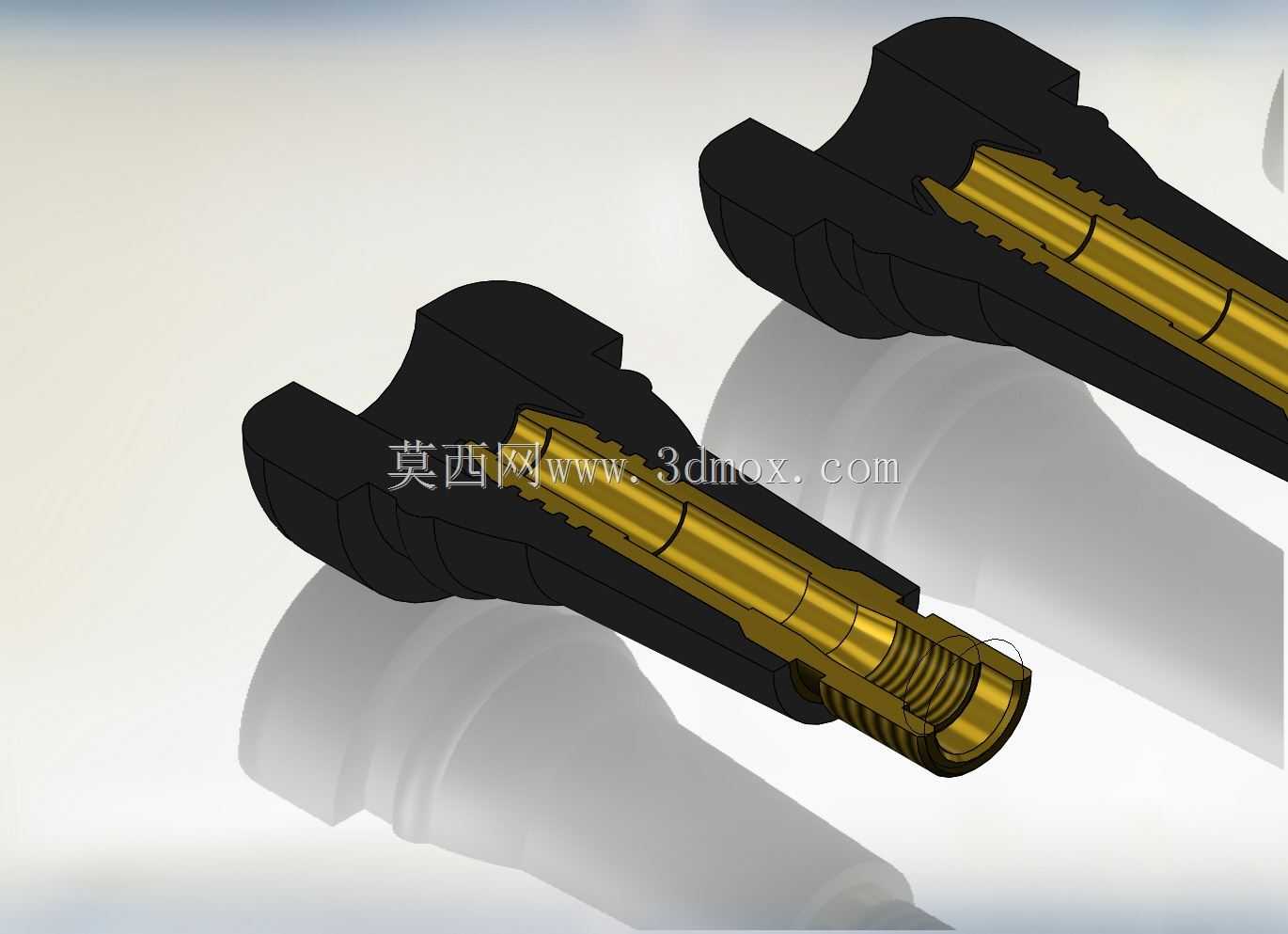

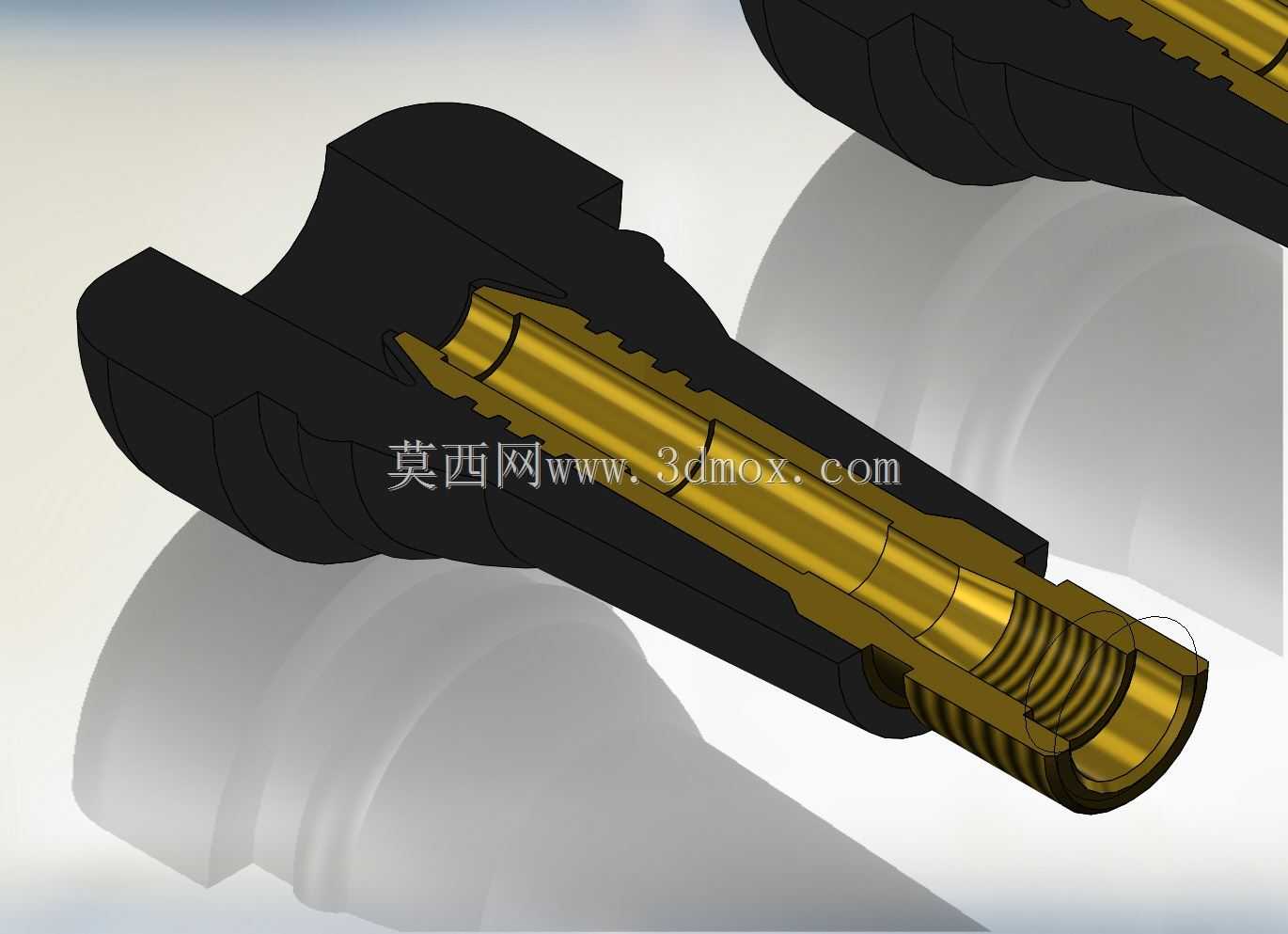

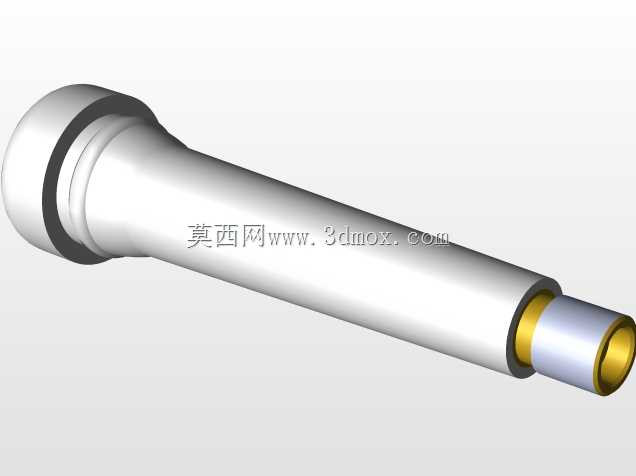

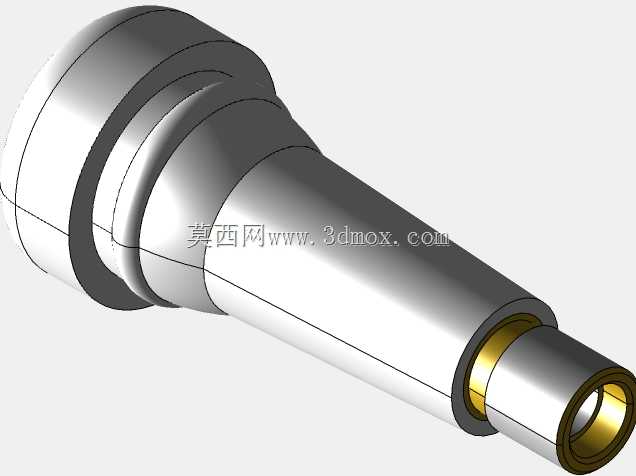

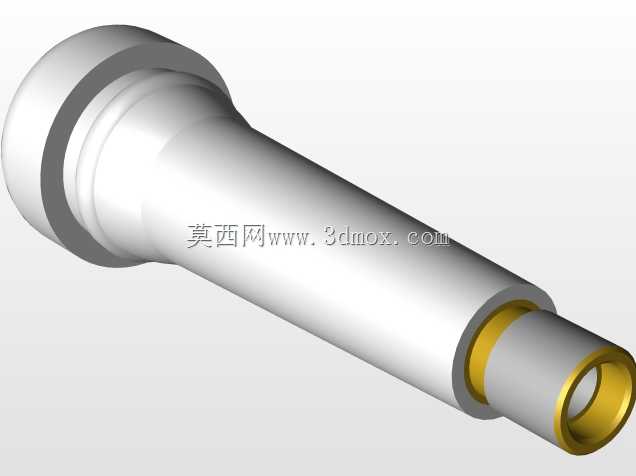

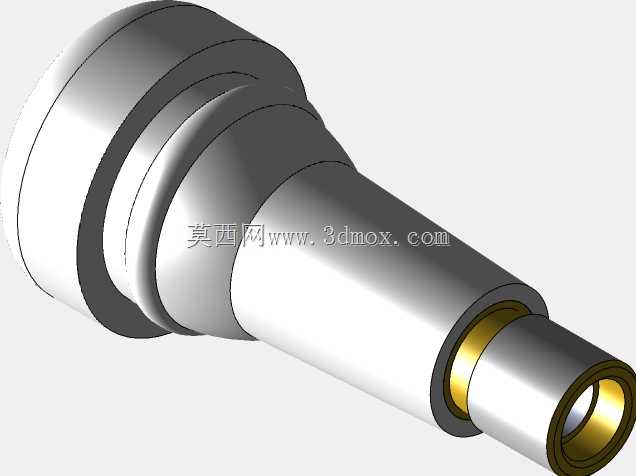

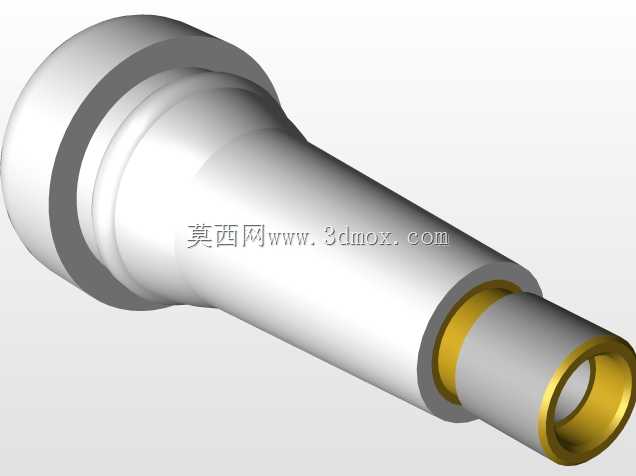

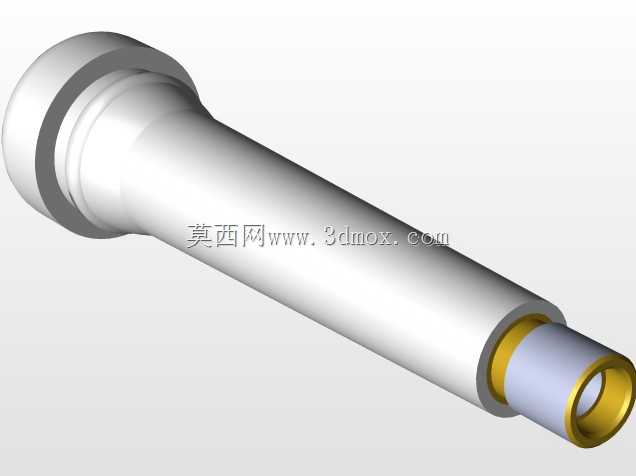

无内胎轮胎气门阀体是乘用车辆、商用载重车辆、工程机械轮胎充放气回路的核心承压密封部件，直接决定轮胎气压保持能力与充放气操作的可靠性，广泛适配家用轿车、轻型货车、重型卡车、工程作业机械等配备无内胎子午线轮胎的行走装备，是轮胎与外部气源、气压检测装置连接的唯一接口部件。这类阀体安装在轮辋的专用安装孔位上，一端深入轮胎内腔与压缩空气接触，另一端外露于轮辋外侧，用于连接充气枪、胎压表等外接设备，日常承担轮胎充气、气压检测、泄压调整的功能，车辆行驶过程中持续承受轮胎内部的气压载荷、路面颠簸带来的振动冲击，以及轮辋位置的温度交变影响，对密封可靠性、结构抗疲劳性能有极高要求。本次呈现的多款阀体覆盖不同长度规格，对应不同厚度的轮辋安装场景，短款阀体适配普通家用轿车的薄型钢制、铝合金轮辋，长款阀体适配重型载重车辆、工程车辆的厚型轮辋，避免阀体过短导致充气操作空间不足，或是阀体过长突出轮辋过多在行驶中被异物剐蹭损坏。阀体整体采用细长杆状结构设计，主体为金属承压基材，外部包覆耐老化橡胶密封层，安装时橡胶层与轮辋安装孔紧密贴合，实现径向与端面的双重静密封，杜绝轮胎漏气风险；杆身内部设计有阶梯式通气孔道，孔道端部集成单向密封阀芯结构，充气时气压顶开阀芯实现气体注入，充气结束后阀芯在弹簧力与轮胎内部气压作用下自动闭合，阻断气体外泄通道。设计过程中充分考虑安装边界的适配性，阀体根部设计有定位凸台结构，安装时凸台与轮辋外侧表面贴合，限定阀体的插入深度，避免安装过深剐蹭轮胎内壁、或是安装过浅导致密封面压合不足漏气；杆身外露段设计有统一的标准外螺纹接口，可适配通用规格的气门帽、充气接头、胎压监测传感器，无需额外定制转接件即可实现通用配件的快速装配。不同规格阀体的通气孔直径经过匹配设计，大规格长款阀体对应大排量轮胎的快速充放气需求，加大通气孔截面积缩短充气耗时，小规格短款阀体适配小型轮胎的气压精细调整需求，避免充气速度过快导致气压超调。阀体外部的橡胶包覆层采用耐高低温、耐轮胎橡胶腐蚀、耐路面泥水侵蚀的配方，可在宽温度区间保持弹性与密封性能，长期使用不会出现开裂、硬化、密封失效问题；金属杆身采用抗弯折、抗疲劳的金属材质，可承受行驶过程中的振动冲击与意外剐蹭，不会出现杆身断裂、变形导致的漏气故障。
