环形快装锁紧式管路连接接头结构

　　这类环形锁紧接头主要应用在中低压流体输送管路的快速对接场景，常见于气动控制系统、低压液压回路、工业给排水支管以及小型设备的冷却循环管路中，区别于传统螺纹接头需要多圈旋拧的安装方式，该结构依靠自身带有的弹性锁紧钢带与内置密封环配合，能够实现管路的轴向快速插接锁定，大幅缩短现场装配的作业时长，尤其适合设备内部排布紧凑、操作空间受限的管路布设场景，比如自动化生产线的气路排布、小型制冷机组的冷媒管路对接、农业灌溉支管的快速接驳都能见到这类结构的身影。从功能特性来看，该接头的核心作用是实现两段同外径管路的同轴对接，同时保证对接位置的密封性能与轴向抗拉脱能力，内置的环形密封件在管路插入后会被挤压在接头内壁与管路外壁之间，形成径向密封，

　　阻断流体从对接缝隙泄漏的路径；外侧的弹性钢带带有单向卡齿结构，当管路插入到位后，卡齿会咬入管路外壁的表层，形成反向锁紧力，当管路受到轴向向外的拉拽力时，卡齿会在钢带的弹性约束下越咬越紧，避免管路在设备运行振动、流体压力冲击下出现脱开漏液的问题。在设计思路上，该结构优先考虑了安装效率与可靠性的平衡，整体采用同轴环形布局，没有突出的外置操作部件，安装时不需要额外的工装夹具，只需要将待连接的管路对准接头内孔轴向推入，听到卡合的声响即可确认安装到位；拆卸时只需要按压接头端部的释放压环，带动弹性钢带向外扩张，让卡齿脱离管路外壁，即可轴向拔出管路，能够实现反复拆装复用，降低设备维护阶段的配件更换成本。外形尺寸方面，该接头的主体外径为60mm，

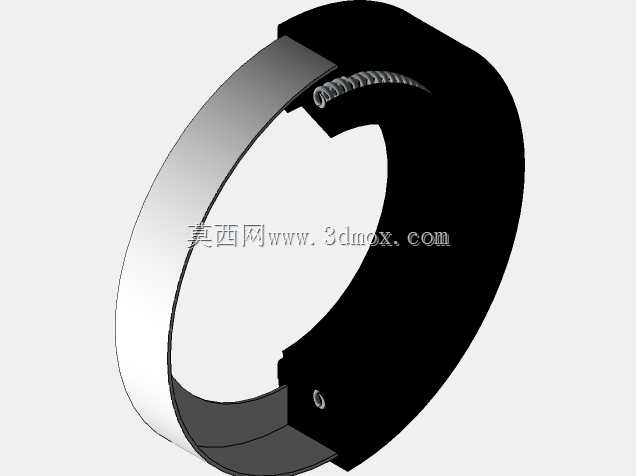

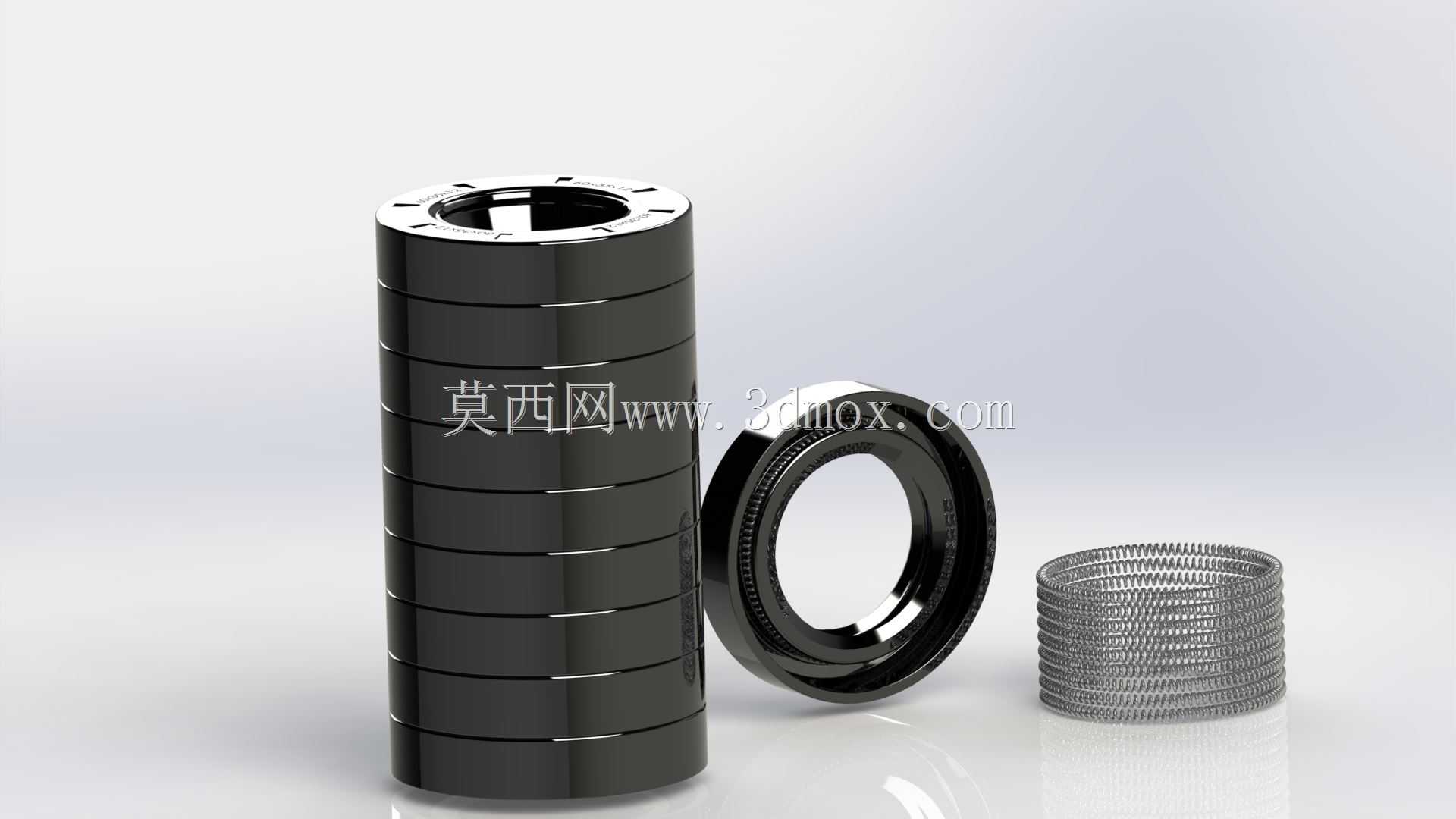

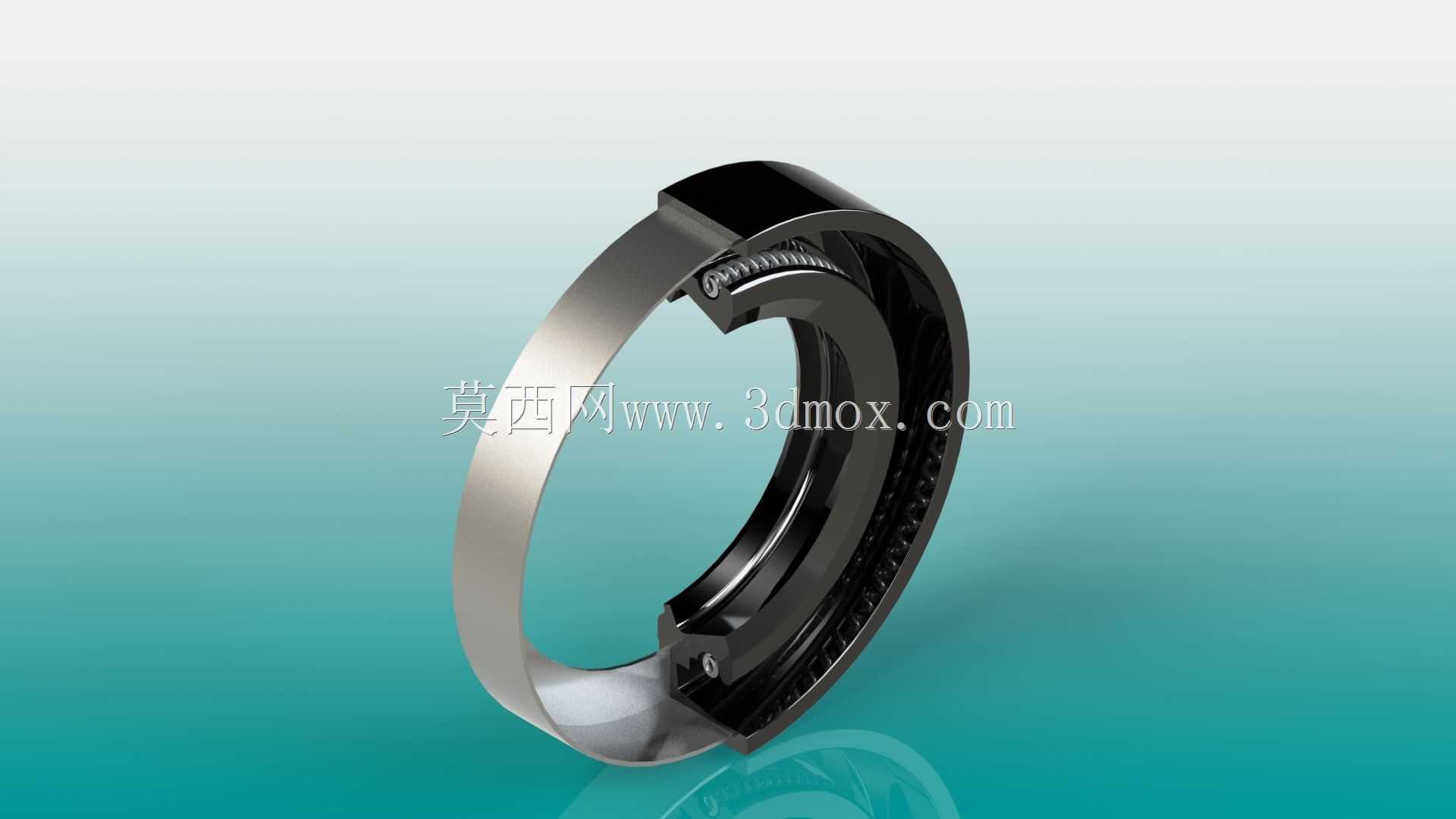

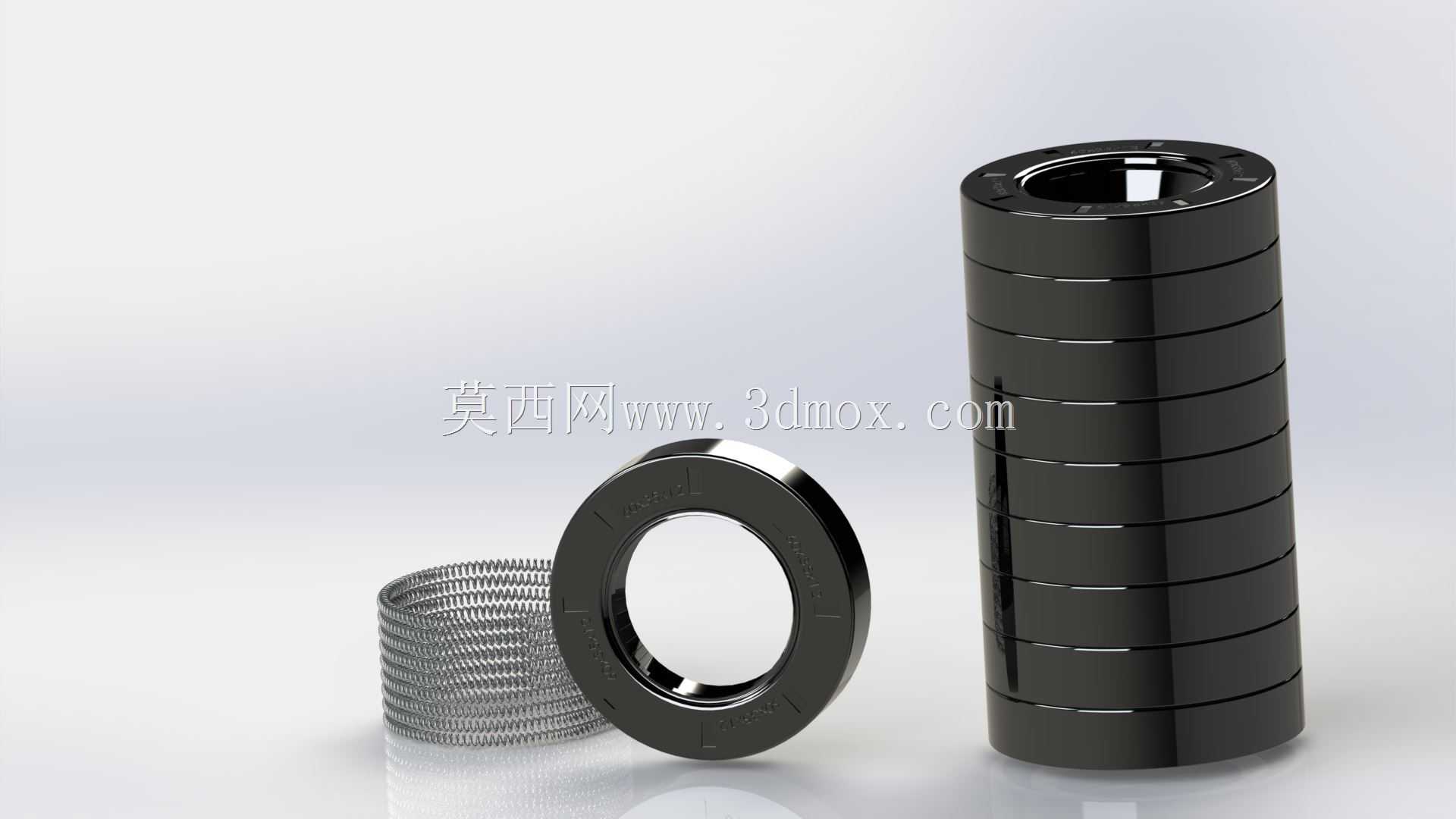

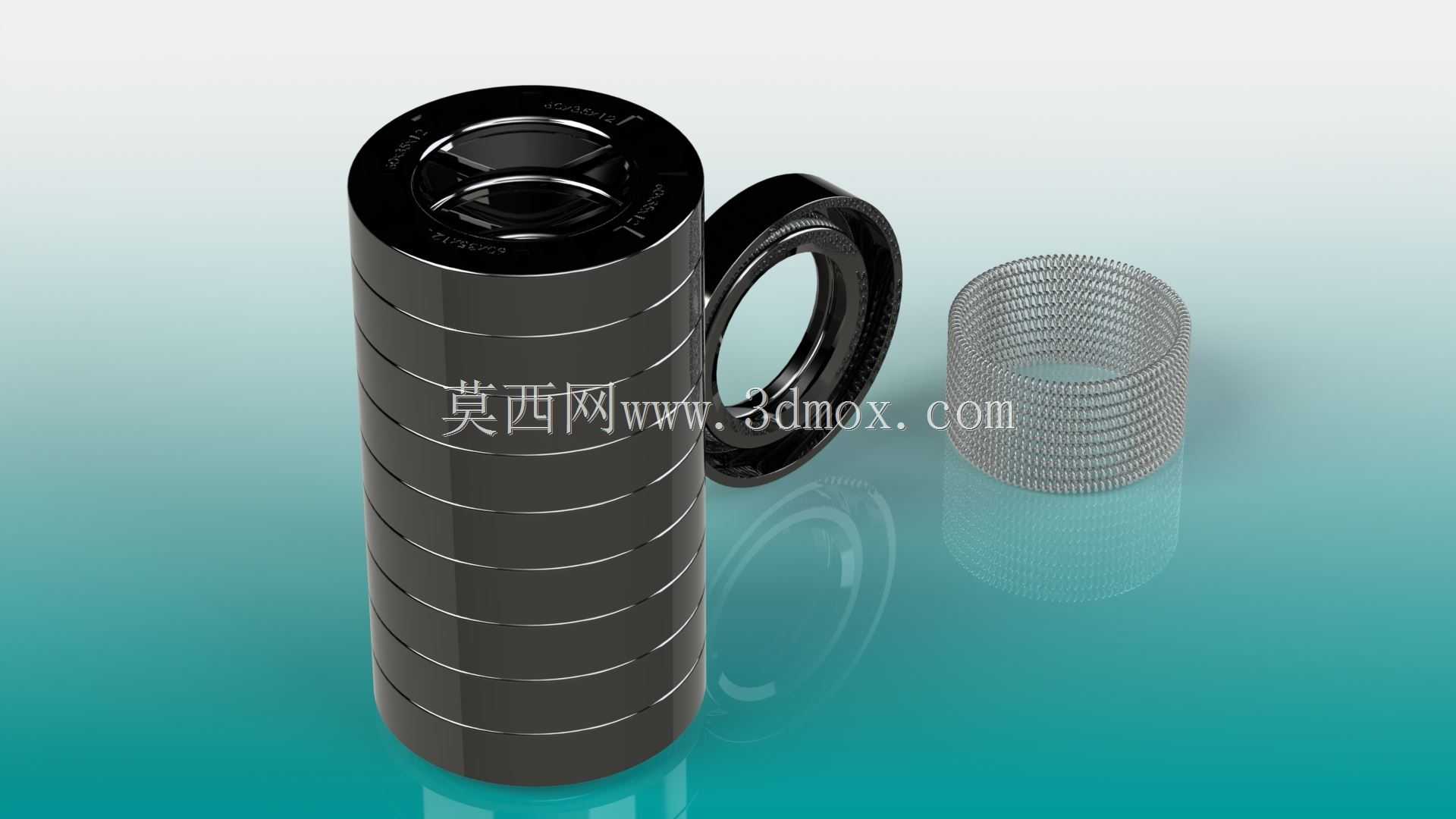

　　轴向总宽度为35mm，适配对接的管路外径为12mm，安装时需要在对接位置预留足够的轴向操作空间，管路插入端需要保证切口平整无毛刺，避免插入时刮伤内置的密封环导致密封失效；接头的径向安装边界需要注意与周边其他部件保留至少2mm的间隙，避免外侧的弹性锁紧钢带被周边部件挤压变形，导致锁紧失效或者卡滞无法释放。在实际选型应用中，需要根据输送流体的材质特性匹配内置密封环的材料，比如输送普通压缩空气可以采用丁腈橡胶密封件，输送有一定腐蚀性的化学流体则需要更换为氟橡胶材质的密封环，同时要确认对接管路的外径公差在允许范围内，管路外径过小会导致密封压缩量不足出现泄漏，外径过大则会导致插入力过大甚至无法插装到位，

　　外侧的锁紧钢带采用弹簧钢材质经过热处理加工，保证长期使用下的弹性保持能力，避免反复拆装后出现弹性疲劳导致锁紧力下降。结构建模过程中需要重点关注几个配合尺寸的公差设定：首先是密封环的安装槽尺寸，槽的深度与宽度需要匹配密封环的线径，保证密封环安装后有合适的预压缩量，既不会因为压缩量过大导致插入阻力过高，也不会因为压缩量不足导致密封失效；其次是锁紧钢带的卡齿角度，卡齿采用逆向倾斜设计，倾斜角度需要兼顾插入时的顺滑度与拉拽时的锁紧力，角度过小会导致锁紧力不足容易脱管，角度过大则会导致插入阻力过大影响装配效率；另外释放压环与接头主体的配合间隙需要控制在合理范围，间隙过大会导致按压时出现偏斜，无法均匀带动钢带扩张，间隙过小则容易因为加工误差出现卡滞，导致拆卸操作困难。这类接头在实际设备运行中，需要定期检查对接位置的密封状态，尤其是在温度变化较大的使用场景中，密封件会因为热胀冷缩出现压缩量变化，长期使用后密封件出现老化时需要及时更换，避免出现流体泄漏影响整个系统的正常运行。
