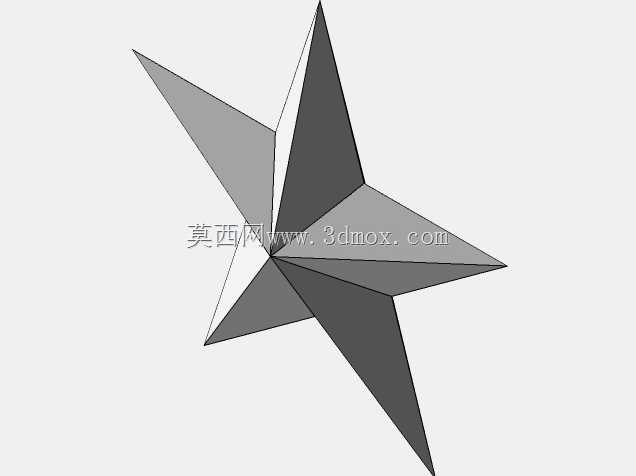

立体五角星造型结构创意设计

　　在文创展示装置、商业美陈构件、工业产品外观装饰件的设计场景中，这类立体星形结构的应用覆盖了从展会主题装置、品牌视觉标识到创意产品外壳的多个细分领域，不同于平面印刷的星形图案，三维立体的星形结构需要兼顾曲面流畅度、棱边过渡一致性以及整体结构的受力合理性，避免在后期加工或安装过程中出现棱边变形、曲面凹陷的问题。设计这类星形结构时，首先要确定二维基准草图的星形轮廓参数，常规的五角星轮廓需要先确定外接圆与内接圆的半径比例，保证五个尖角的角度完全一致，避免出现尖角大小不均、棱边错位的问题，草图绘制阶段需要将每个尖角的顶点、内凹点的约束完全锁死，防止后续放样操作时出现轮廓偏移。放样操作是这类立体星形成型的核心步骤，不同于常规的拉伸凸台操作，

　　放样需要在中心位置设置统一的汇聚放样点，五个尖角的轮廓线分别从二维草图的顶点向中心放样点做平滑过渡，过程中需要不断调整每个放样面的曲率参数，保证相邻两个尖角之间的内凹曲面过渡自然，不会出现曲面褶皱、棱边突兀的问题。从结构特性来看，这类立体星形的五个尖角呈中心对称分布，每个尖角的倾斜角度完全一致，整体结构的重心落在中心放样点的垂直线上，当作为悬挂展示构件使用时，不需要额外做配重调整即可保持平衡，若作为桌面摆放的装饰构件，可在中心位置预留安装沉孔，搭配底部的支撑底座完成固定，安装边界需要根据实际使用场景调整尖角的外伸长度，避免尖角过于尖锐造成磕碰风险，若应用在人员流动较大的公共展示区域，可对尖角端部做小圆角过渡处理，

　　在不破坏整体造型辨识度的前提下提升使用安全性。在曲面质量校验阶段，需要逐个检查五个放样面的曲率连续性，保证相邻曲面之间达到G1连续以上，避免后期做表面喷涂、阳极氧化等表面处理时出现棱边显影、曲面反光不均的问题，针对不同的加工工艺，结构设计时还要预留对应的加工余量，若采用钣金折弯工艺制作，需要在每个内凹折边位置预留折弯止裂口，防止折弯过程中出现材料撕裂的问题；若采用3D打印工艺制作，需要调整每个尖角的最小壁厚，保证壁厚均匀性控制在±0.2mm以内，避免打印过程中出现翘曲变形；若采用注塑工艺生产，需要在中心位置设计合理的脱模斜度，保证五个尖角的脱模方向一致，避免出现倒扣结构增加模具复杂度。这类星形结构除了独立作为装饰构件使用外，

　　还可以作为设备外观的装饰嵌件，嵌入到机箱面板、产品外壳的预留槽位中，此时需要在星形结构的背部设计定位卡扣或者粘接定位柱，保证安装后与安装面的贴合间隙控制在0.1mm以内，不会出现松动错位的问题。设计过程中还要考虑结构的抗变形能力，由于五个尖角属于外伸悬臂结构，当尖角长度超过100mm时，需要在每个尖角的背部设置隐形加强筋，加强筋的厚度控制为主壁厚的0.6倍，既不会在外观面产生缩痕，又能提升尖角的结构强度，避免受到外力碰撞时出现尖角弯折断裂的问题。在轮廓尺寸控制上，这类星形结构的整体外接圆直径可以根据应用场景灵活调整，小尺寸版本可做到50mm外接圆直径，用于文创产品、徽章类配件的结构设计，大尺寸版本可做到2000mm外接圆直径，用于户外展会、商业美陈的大型展示装置，不同尺寸下的结构加强方式需要对应调整，大尺寸版本需要在内部设计支撑骨架，将五个尖角的受力传导至中心安装座，避免长期户外使用出现结构变形。
