工业传动用膜片式弹性联轴器结构设计

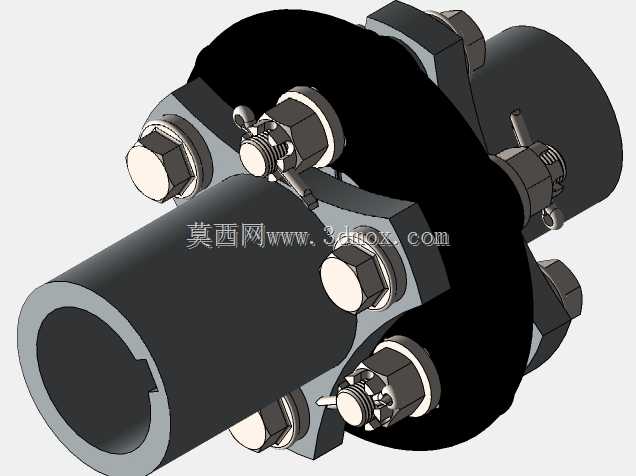

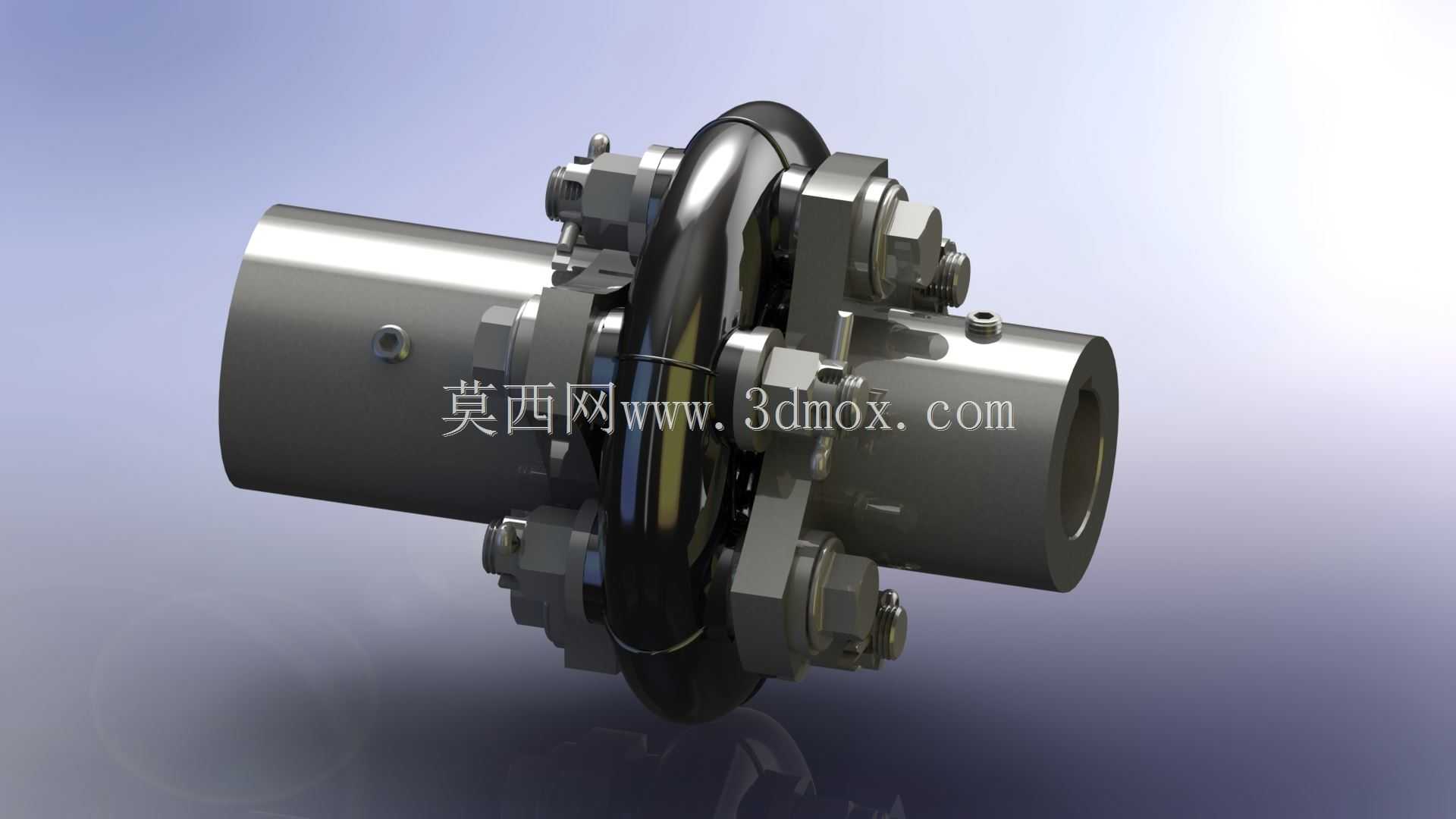

这款弹性联轴器是机械传动系统中用于连接两根同轴布置轴段的核心传动部件，主要应用于各类需要补偿轴系偏移、缓冲传动冲击的工业场景，覆盖通用工业输送线、中小型泵组驱动端、风机传动单元、轻工包装设备动力传输段、精密机床进给轴连接等多个工业传动领域，能够在主动轴与从动轴之间稳定传递旋转扭矩，同时适配安装与运行过程中产生的多类轴系偏差。在实际设备运行过程中，受加工精度限制、安装对位误差、承载后机架形变、运行温升带来的轴段热伸长等因素影响，两根被连接的轴往往无法实现绝对的理想对中，会存在不同程度的径向偏移、角度偏斜与轴向窜动，若采用刚性联轴器直接连接，会在轴系、轴承、动力端壳体处产生极大的附加交变载荷，加剧轴承磨损、密封件老化，甚至引发轴段疲劳断裂的故障，而这款弹性联轴器通过自身的弹性结构变形，能够有效补偿上述各类轴系偏差，同时吸收传动过程中产生的振动与冲击载荷，切断振动沿轴系的传递路径，提升整套传动系统的运行稳定性与零部件使用寿命。从结构设计来看，该联轴器采用对称式双膜片组布局，两端为带轴孔与锁紧螺栓的金属轮毂，轮毂与轴的配合面可根据使用场景选择平键连接或抱紧式无键连接，适配不同扭矩等级与安装精度要求的场景；中间的弹性环形膜片组采用高强度耐疲劳合金材质加工，通过周向均匀布置的锁紧螺栓与两端轮毂实现刚性夹紧，膜片组的环形曲面结构可在径向、角向、轴向产生可控的弹性形变，在不引入传动间隙的前提下完成偏差补偿，同时保证传动过程中无回转背隙，满足精密传动场景下的同步传动需求。在设计过程中，工程师充分考虑了安装边界与尺寸适配性：两端轮毂的轴孔直径覆盖常用的工业轴径范围，轮毂外圆做了倒角处理避免安装时刮伤操作人员，周向螺栓的布置预留了足够的扳手操作空间，无需额外定制专用工装即可完成现场安装与对中调整；联轴器的整体轴向尺寸紧凑，可适配安装空间局促的传动舱体布局，最大外径经过优化设计，在满足扭矩传递强度要求的前提下尽可能缩小旋转半径，避免与周边的管线、机架部件产生运动干涉。此外，该联轴器的金属结构件均做了表面防锈处理，可适应潮湿、多粉尘的常规工业车间环境，弹性膜片的抗疲劳特性可满足长期连续运行的使用需求，日常运维过程中无需添加润滑脂，仅需定期检查锁紧螺栓的预紧力即可，大幅降低了设备的后期维护成本。
