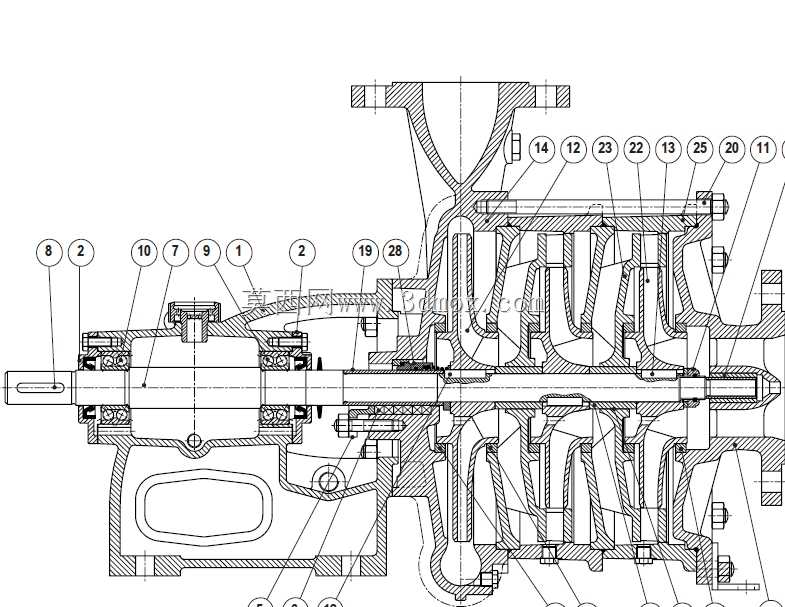

卧式多级离心泵配套驱动电机组结构

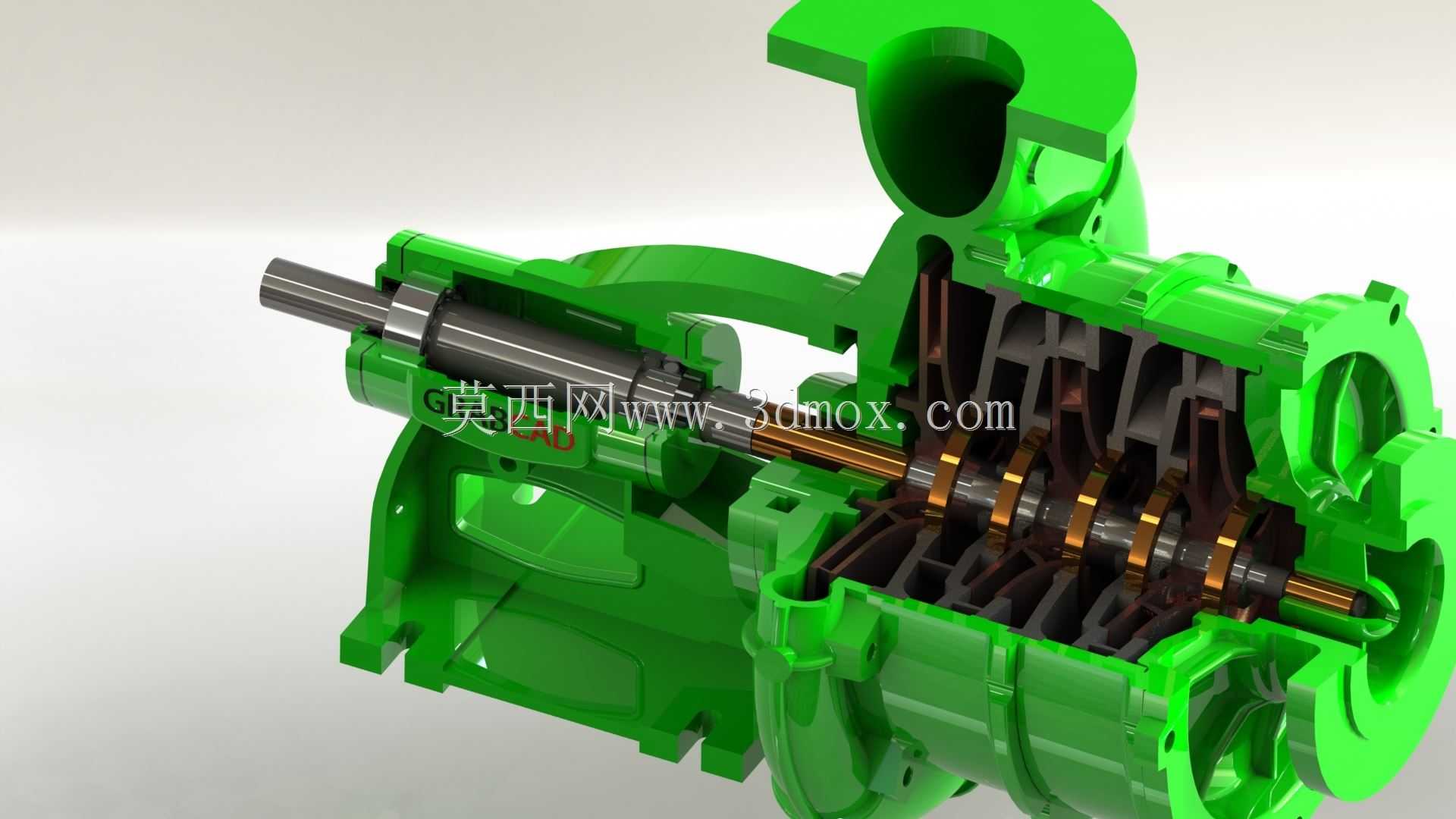

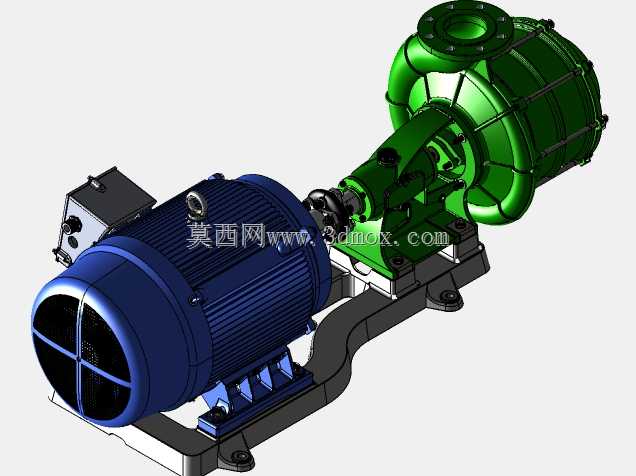

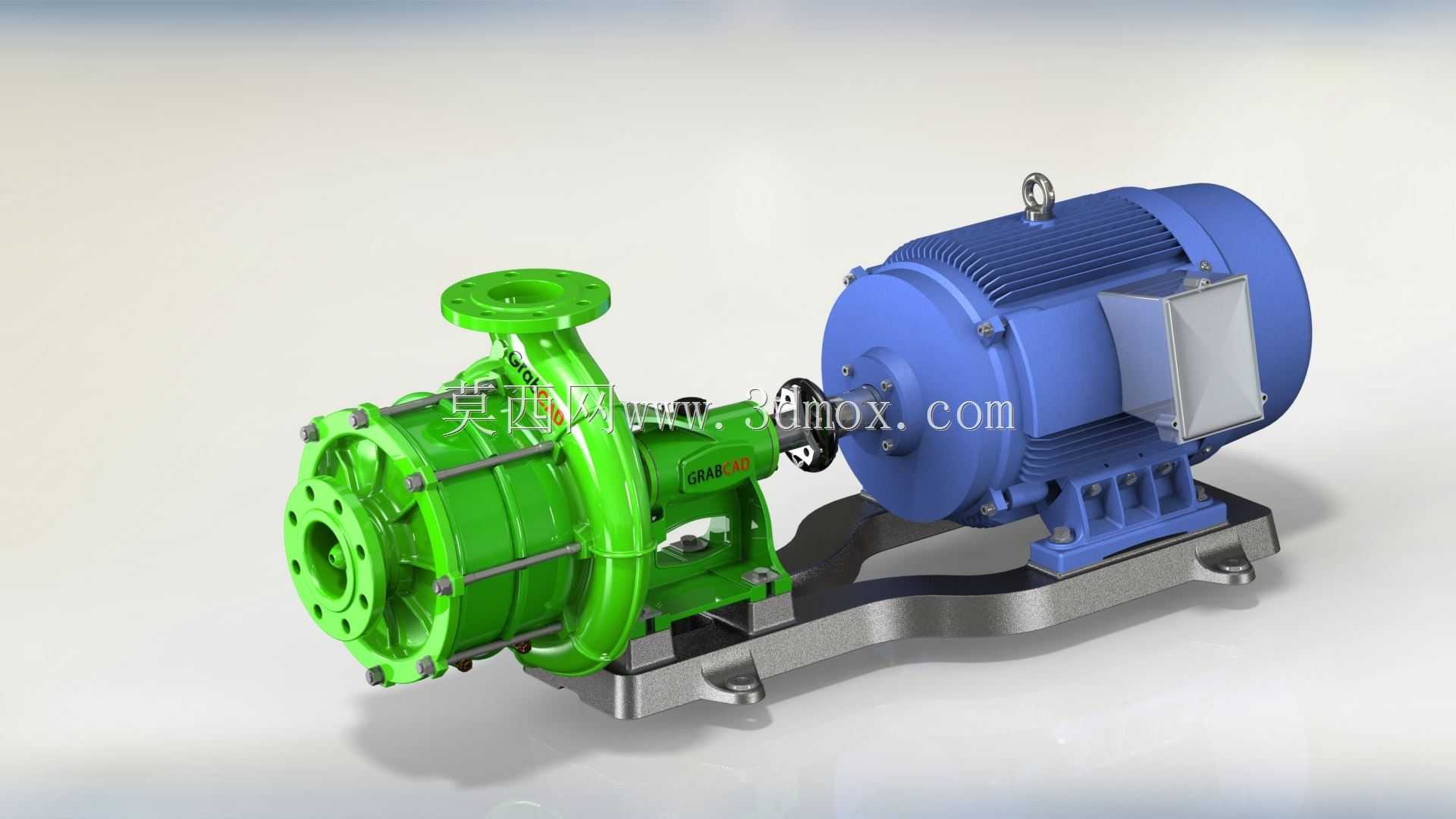

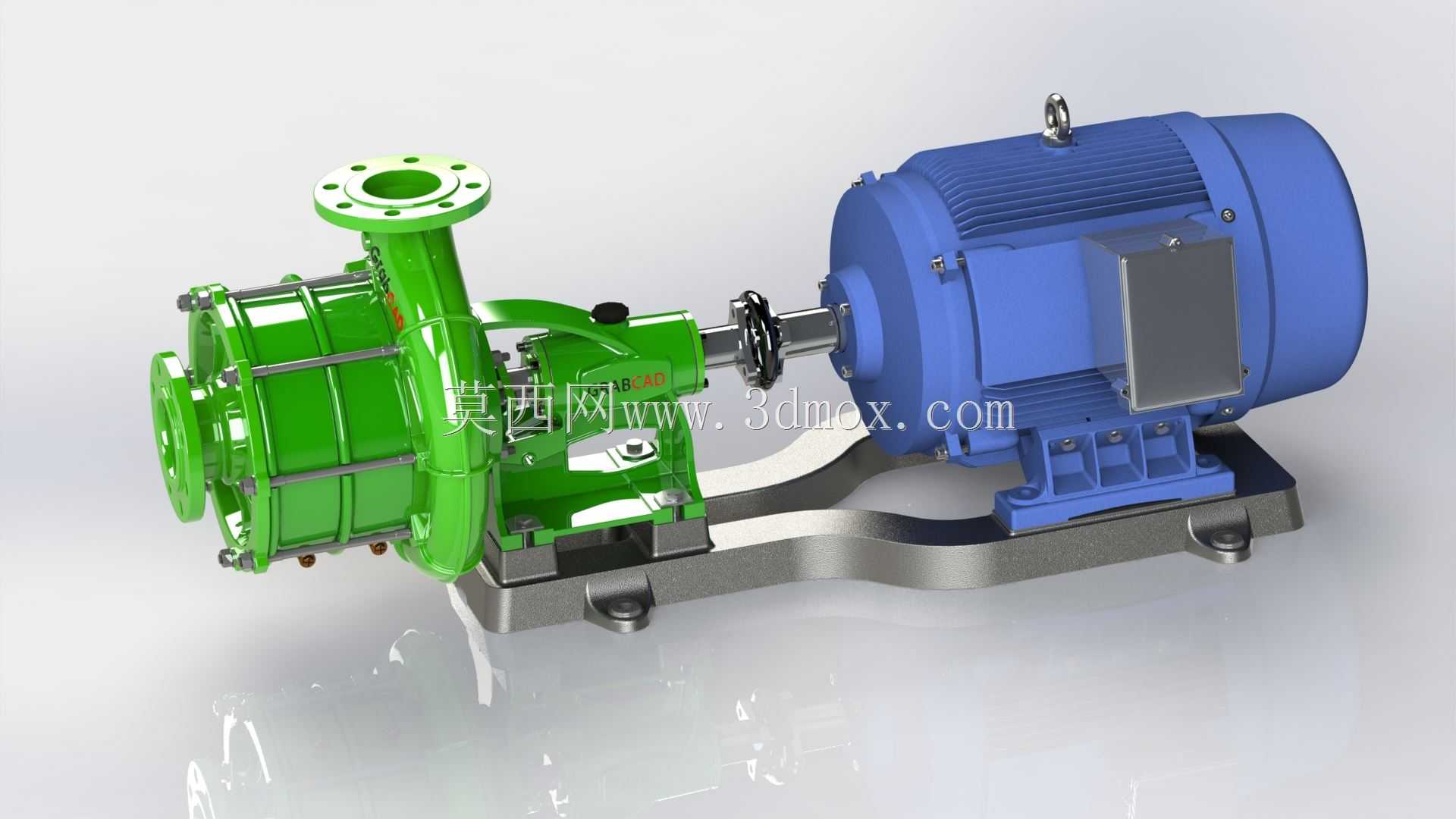

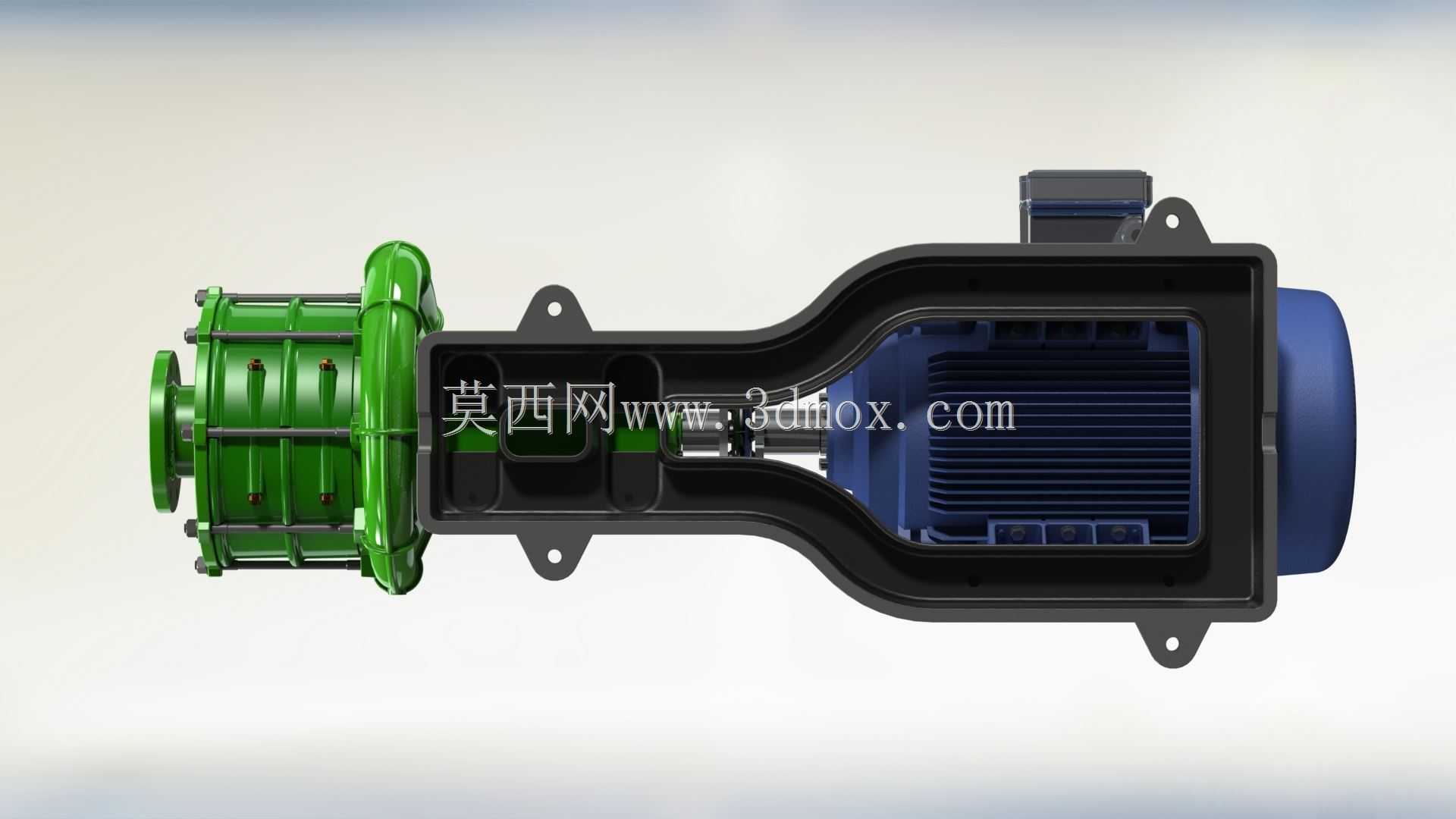

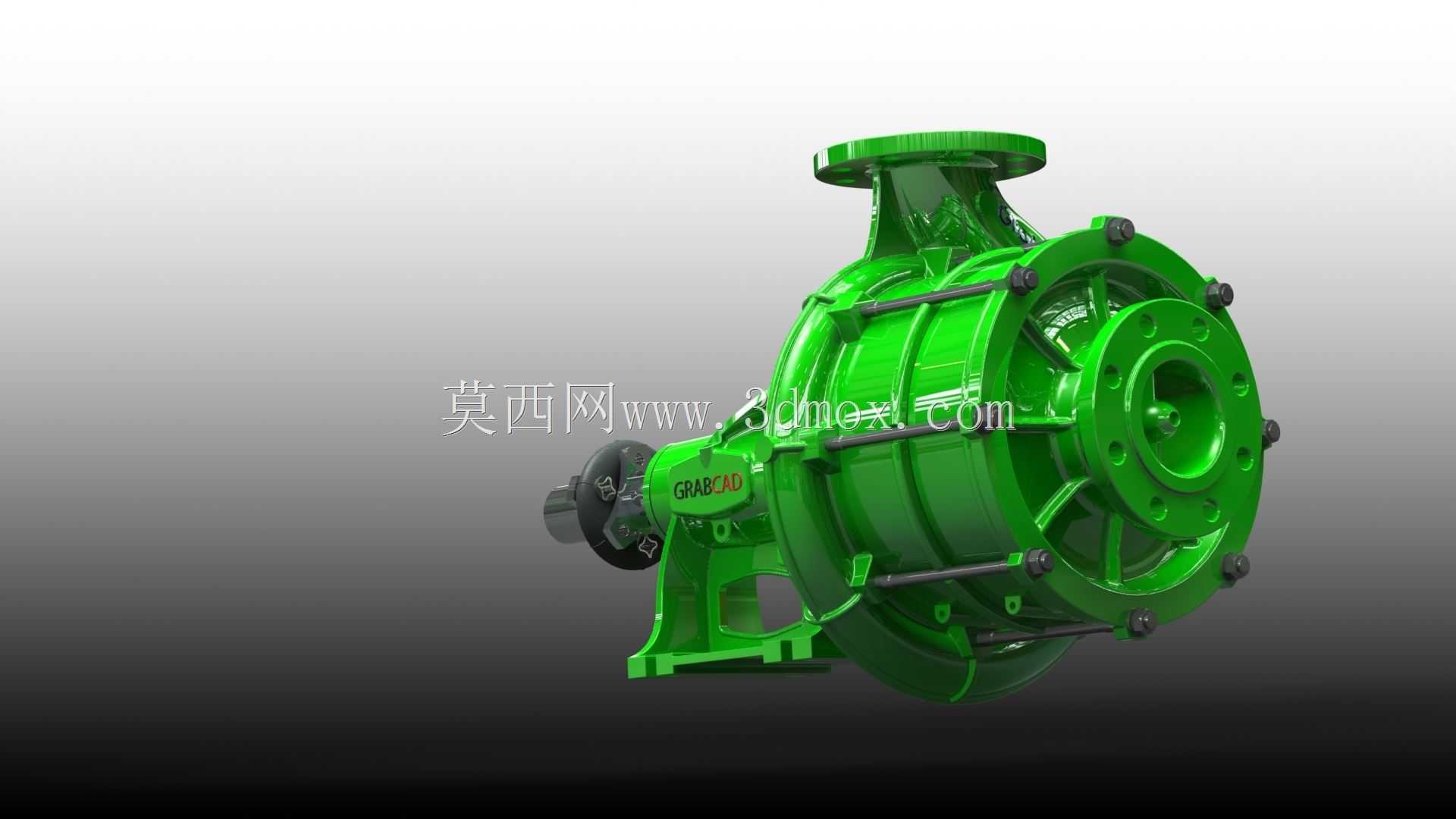

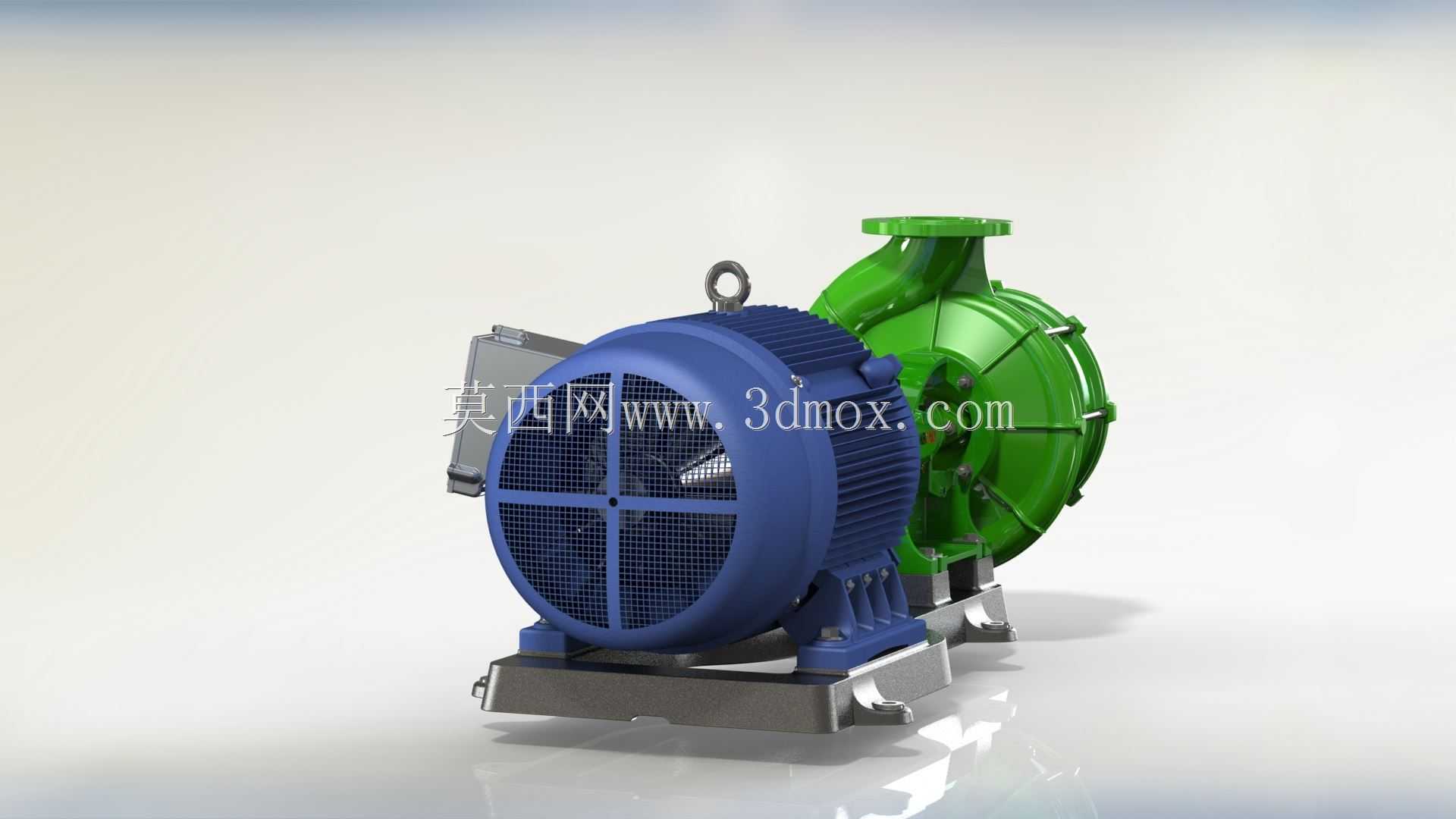

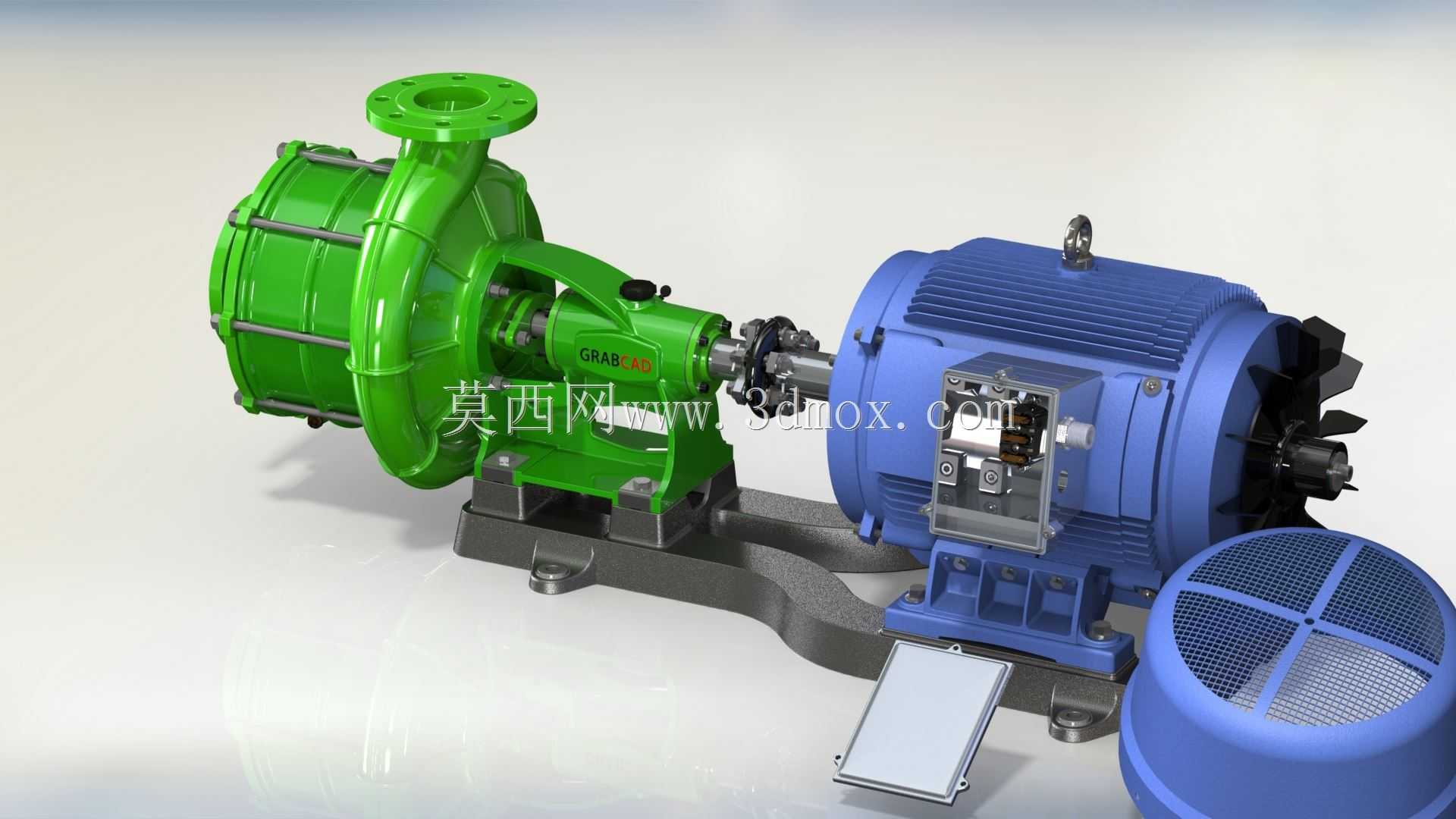

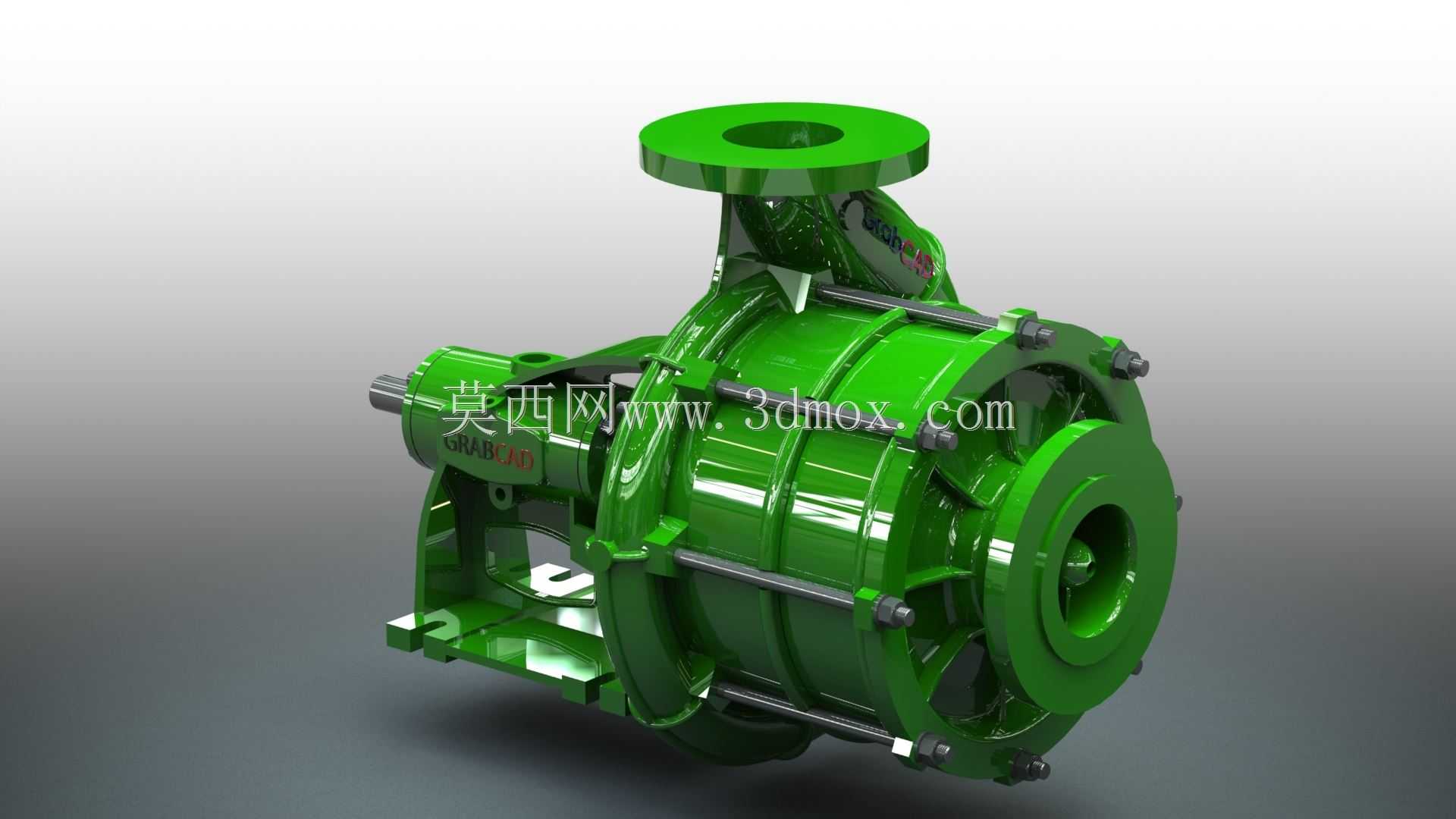

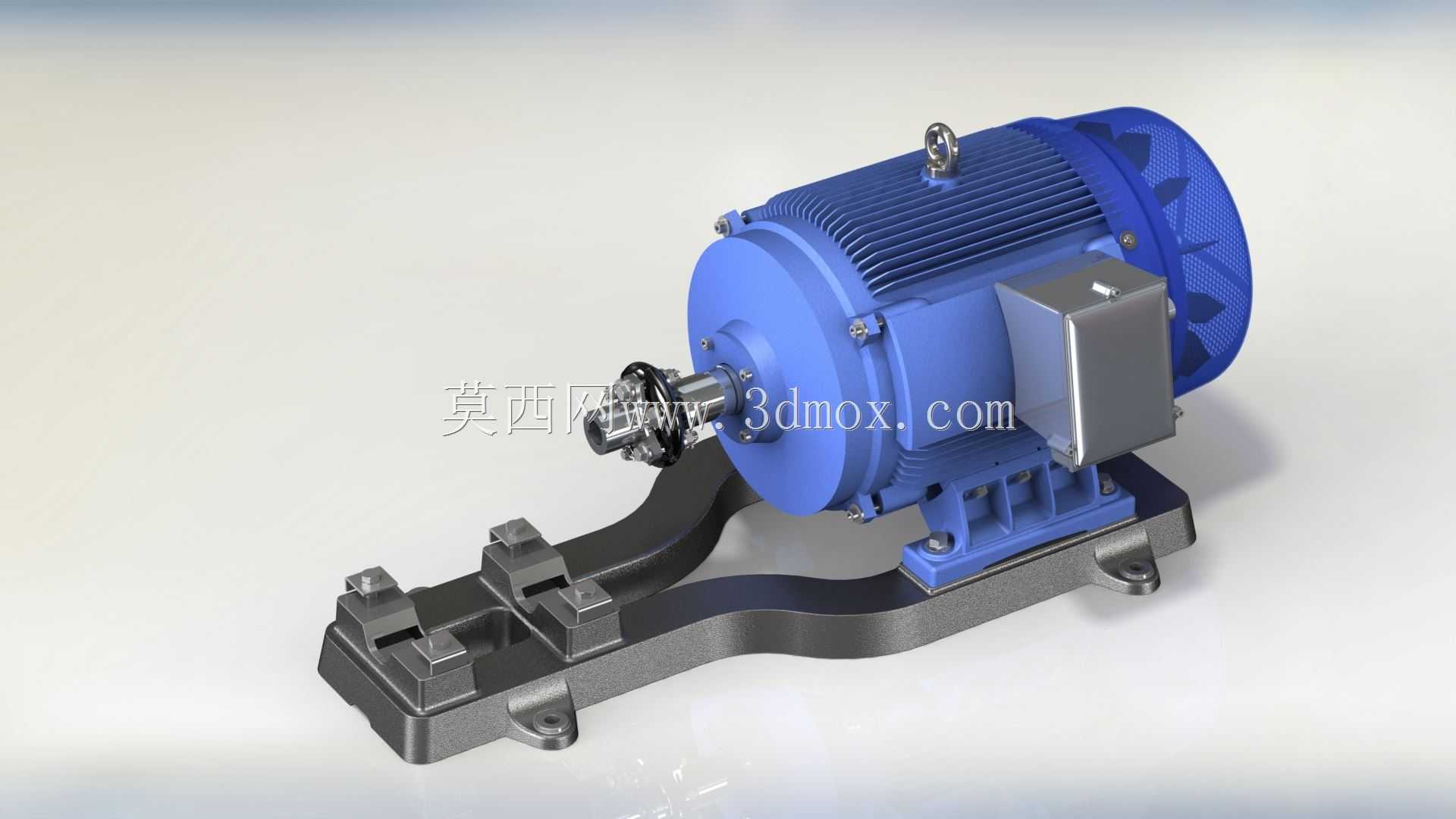

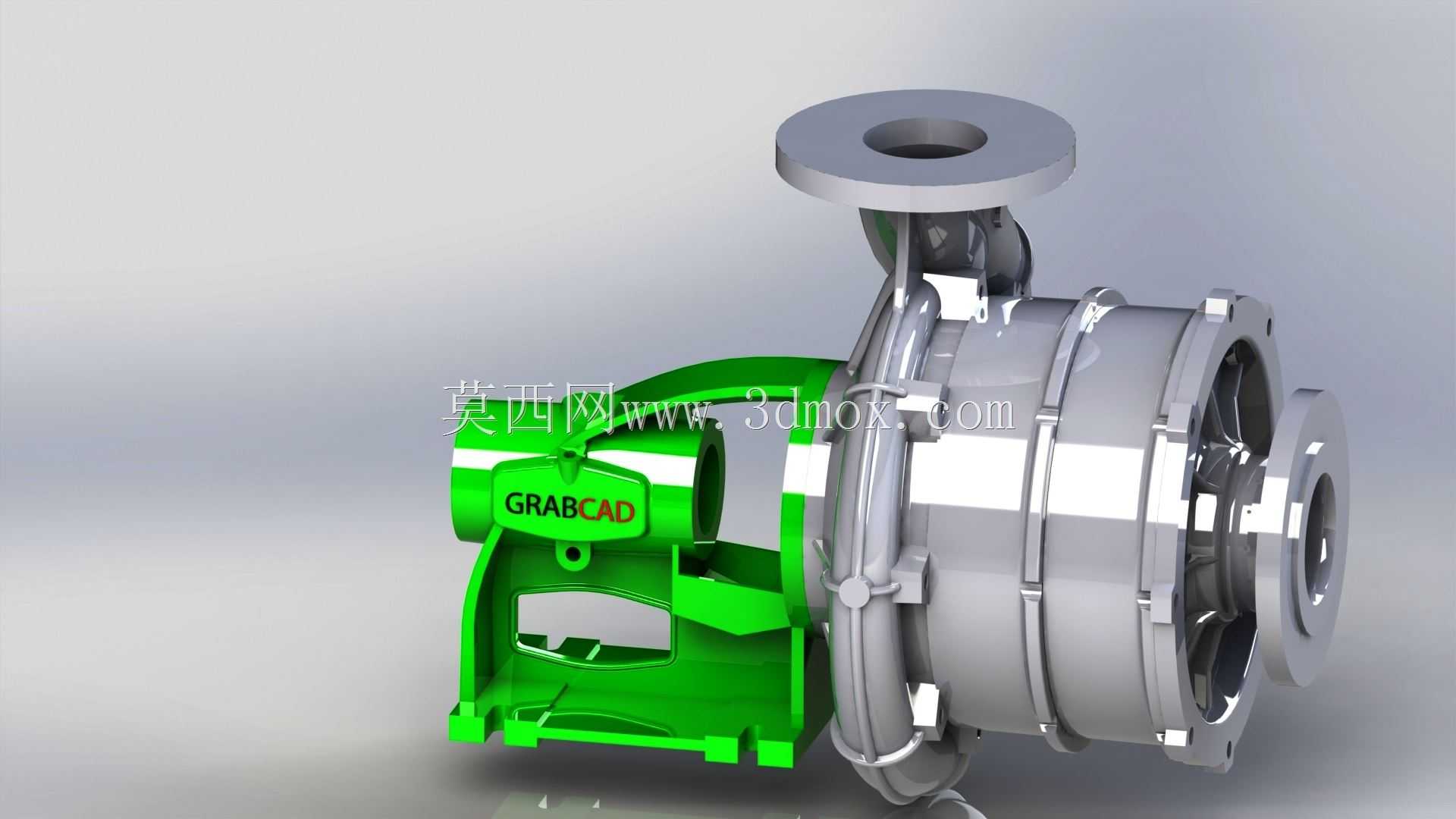

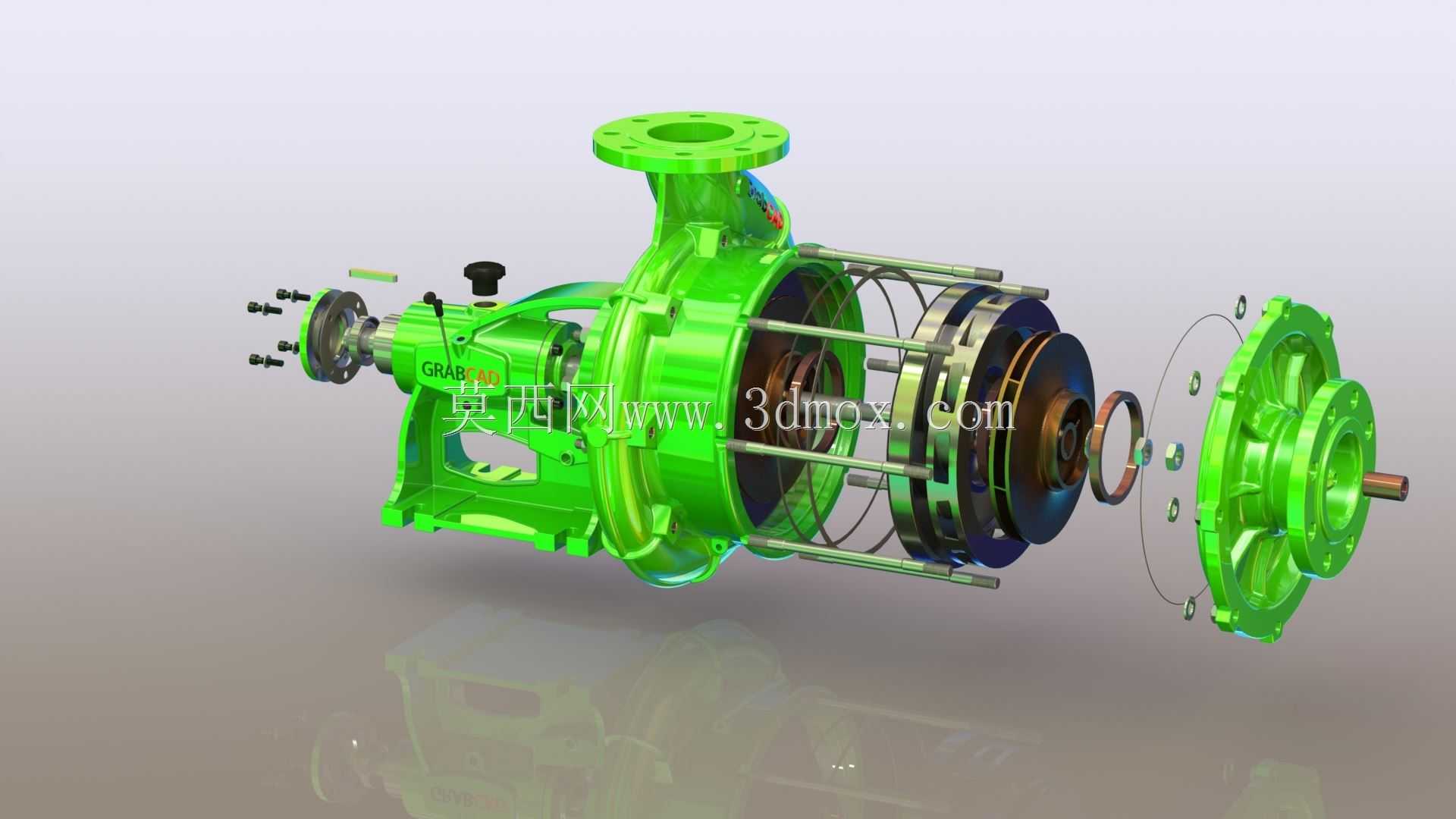

该泵组结构主要面向工业流体输送场景，可应用于市政供水增压、工业循环水输送、矿山给排水、化工介质输送等多个作业领域，作为流体管路系统的核心动力单元，能够为管路内的液态介质提供稳定的扬程与流量输出，克服管路沿程阻力与高度差，实现介质的长距离、高压力输送作业。整套设备采用卧式同轴布局设计，泵体端与驱动电机端通过刚性联轴器直连，共用一体式铸铁安装底座，大幅缩减了设备整体的轴向安装尺寸，同时保证了泵轴与电机输出轴的同轴度精度，降低设备运行过程中的振动与轴系磨损风险。泵体部分采用分段式蜗壳结构设计，外层设置环形加强箍结构提升泵壳承压能力，进水口与出水口均采用标准法兰连接结构，可直接与对应通径的工业管路对接，无需额外制作转接构件，泵体过流部件的流道经过顺滑过渡设计，能够减少介质在泵腔内的湍流损耗，提升泵组整体运行效率。驱动电机采用封闭式风冷结构设计，电机外壳设置轴向散热筋提升散热面积，尾部自带独立散热风叶与风罩，能够保证电机在长时间连续运行工况下的温度处于合理区间，电机接线盒采用侧置式设计，预留了充足的接线操作空间，方便现场布线作业。在安装边界设计上，整套泵组的底座预留了对应规格的地脚螺栓安装孔位，安装时可直接将底座固定在混凝土基础或者钢制安装机架上，泵体与电机的相对位置在出厂装配时已经完成同轴度校准，现场安装无需反复调整轴系对中，能够大幅缩短现场安装调试的周期。设备的检修端设计也充分考虑了现场维护需求，泵体的密封端、轴承端以及电机的接线端、散热端都预留了足够的操作空间，日常维护时无需整体拆解设备即可完成密封件更换、轴承润滑、接线检修等常规作业，有效降低设备全生命周期的维护成本。整套结构的重量分布经过优化设计，重心落在底座的中心区域，设备运行时的稳定性更强，能够适配不同工况下的连续作业需求，可根据输送介质的特性调整过流部件的材质，满足清水、腐蚀性介质、含颗粒介质等不同输送场景的使用要求。
