自行车通用可定制链条导链器结构设计

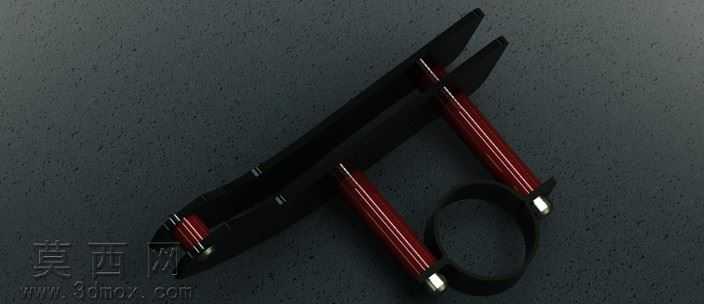

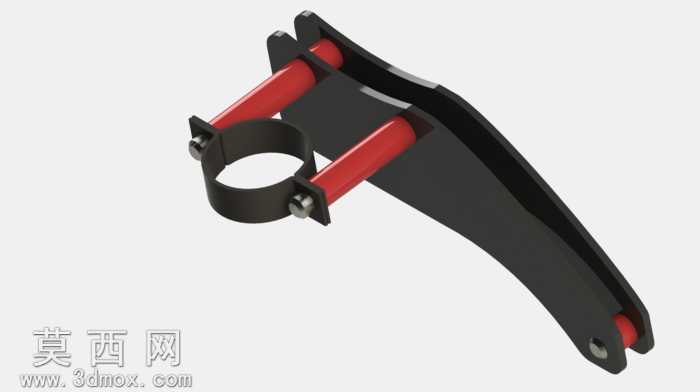

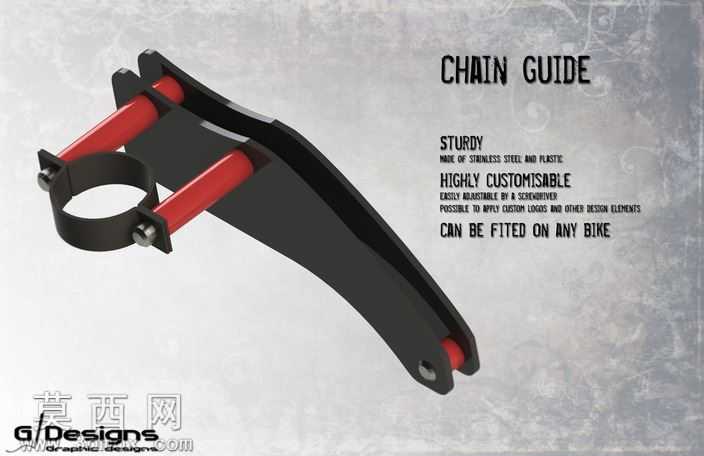

该作品为适配各类自行车的链条导链器三维设计，建模阶段采用参数化设计逻辑，将整体结构拆分为安装抱箍、支撑臂、导轮轴三个独立模块，便于后续根据不同车型的座管管径、链条走线角度调整尺寸参数，实现高定制化的适配需求。建模过程中首先完成安装抱箍的结构绘制，采用环形开口加螺栓锁紧的结构，保证抱箍可以适配一定范围内的座管直径，同时在抱箍与支撑臂的连接位置设计了角度调节槽，允许用户根据实际安装需求调整导链器的倾斜角度，适配不同车架的走线布局。支撑臂采用流线型的渐变截面设计，从连接端到导轮端逐步收窄，在保证结构强度的同时降低整体重量，臂体内部做了轻量化的空腔处理，外部做了圆角过渡避免应力集中，同时减少骑行过程中剐蹭衣物或车架的风险。导轮轴部分设计了两组平行的辊轴结构，辊轴与支撑臂之间采用间隙配合，预留了润滑脂存储槽，保证链条在辊轴上滑动时的顺畅度，降低传动过程中的摩擦损耗。材质设计上，支撑臂主体选用高强度工程塑料，通过渲染调整材质的哑光黑质感，模拟注塑成型的表面肌理，安装抱箍与锁紧螺栓选用不锈钢材质，渲染时添加金属拉丝纹理与细微的反光效果，还原金属零件的真实质感，导轮轴的辊轴部分选用红色耐磨工程塑料，与黑色主体形成鲜明的视觉对比，提升产品的辨识度。结构设计上充分考虑了安装便捷性，用户仅需通过两颗锁紧螺栓即可完成导链器的固定，无需对原车结构进行改装，同时整体结构没有突出的尖锐边角，所有边缘都做了R2以上的圆角处理，保证使用过程中的安全性。设计思路围绕通用性与实用性展开，核心目标是解决自行车骑行过程中链条晃动、掉链的问题，通过上下两组辊轴限制链条的活动范围，即使在颠簸路面骑行也能保证链条与牙盘、飞轮的啮合稳定性，同时模块化的结构设计允许用户单独更换磨损的辊轴部件，降低后续的维护成本。渲染阶段采用工业风的磨砂金属背景，搭配柔和的侧方打光，突出导链器的结构轮廓与材质细节，同时在展示图中标注了产品坚固耐用、高定制性、通用适配的核心特点，直观传递产品的设计优势。
