小型双轴碎布碎纸处理设备结构

　　这款小型碎料处理设备，最初的设计定位是面向小型加工车间、办公边角料处理、小型布艺加工点的小体量固废减容场景，区别于大型工业破碎线动辄每小时数吨的处理能力，它的核心处理目标是日常零散的废纸、废弃布料边角、薄塑料包装片这类轻质柔性物料，单批次处理量适配小容器收集的零散废料，不需要配套复杂的上料输送结构，人工直接将待处理物料投入上方的进料斗即可完成作业。

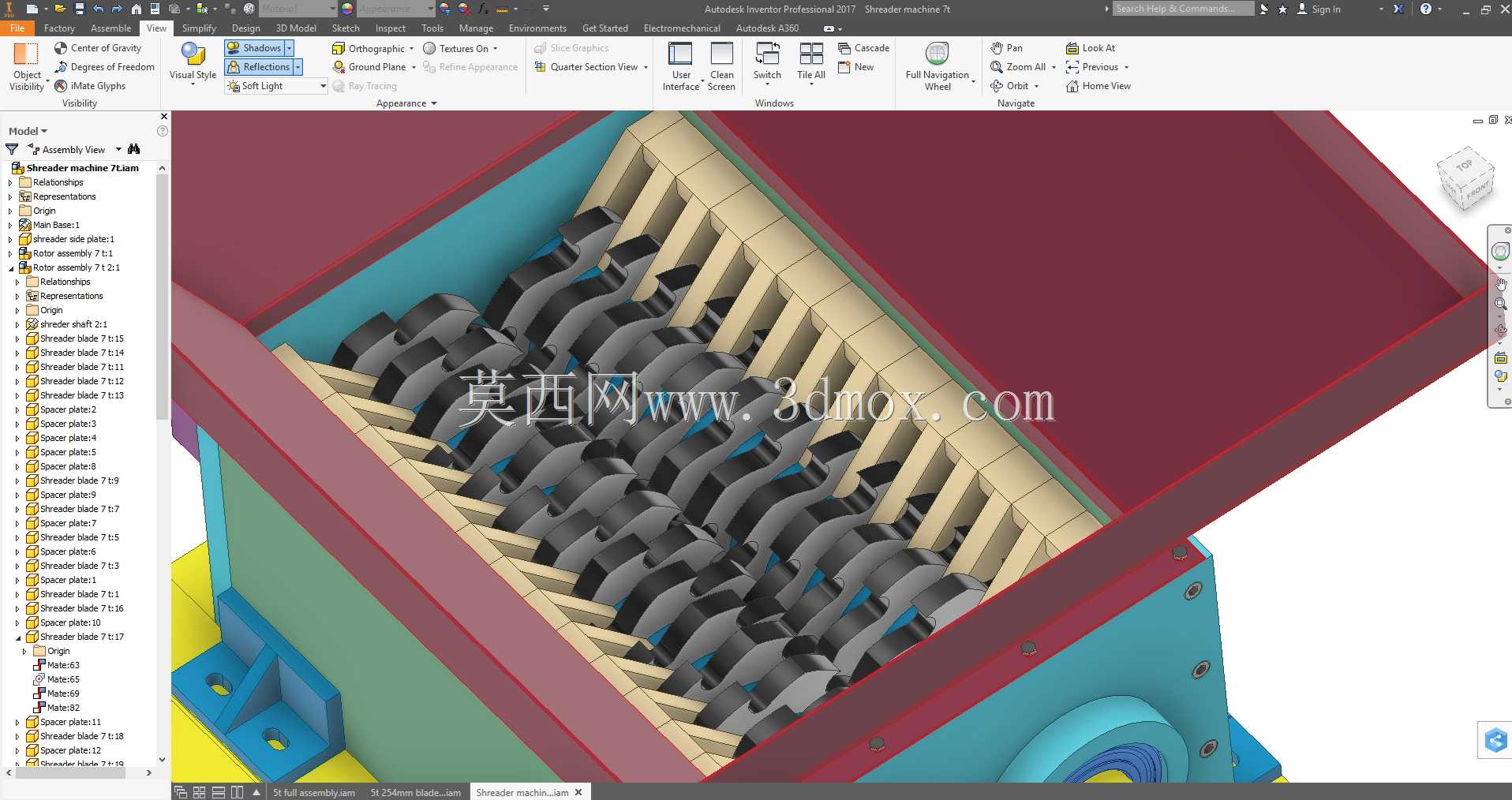

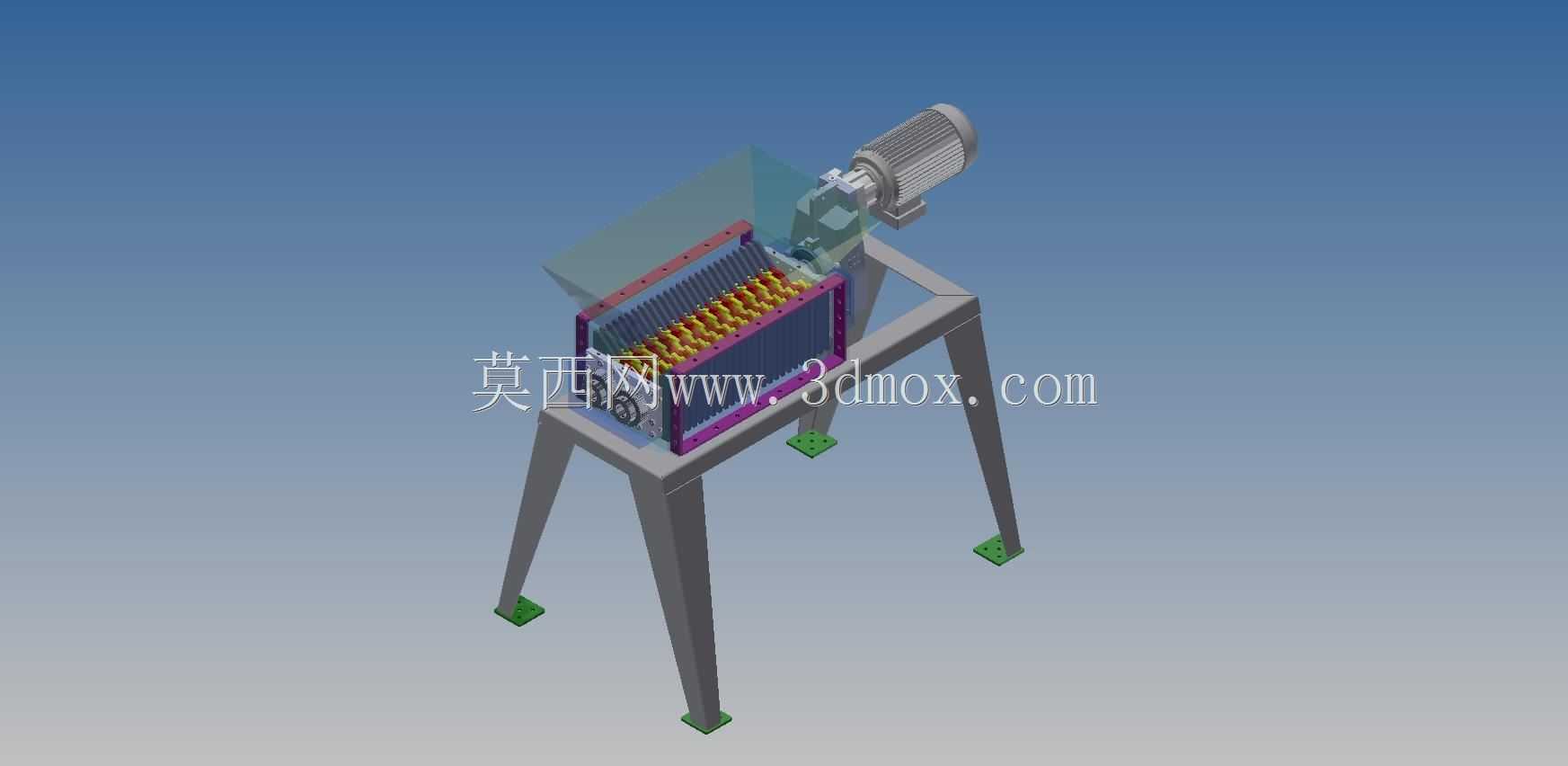

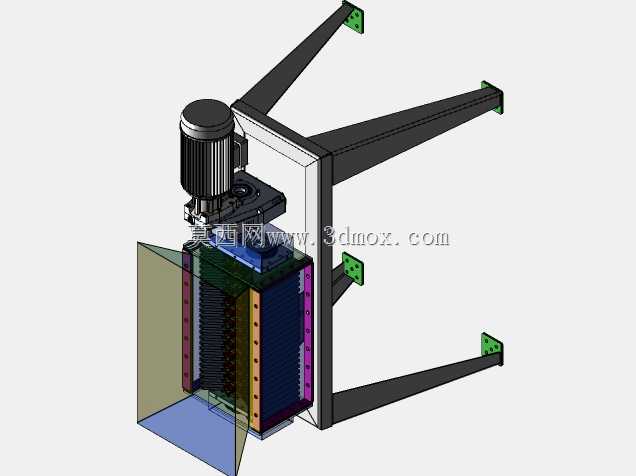

　　从结构布局来看，设备整体采用支腿式落地安装，四条型钢焊接支腿向外倾斜布置，底部预留安装孔位，可通过膨胀螺栓直接固定在水泥地面上，支腿的倾斜角度经过受力校核，在刀轴咬合破碎物料产生径向冲击力时，整体重心始终落在支腿围成的安装支撑面内部，不会出现作业时的侧翻或大幅晃动问题，支腿与上方主机架采用焊接连接，焊缝位置做了加强筋补强，应对破碎过程中产生的交变载荷。上方的主机架采用型钢拼焊成框型结构，内部预留刀轴组件的安装腔，进料斗设置在刀腔正上方，采用敞口倾斜导料结构，内壁做了顺滑过渡，避免柔性物料在进料位置卡滞搭桥，投入的物料可以依靠自重直接滑入两组刀轴的咬合区间。

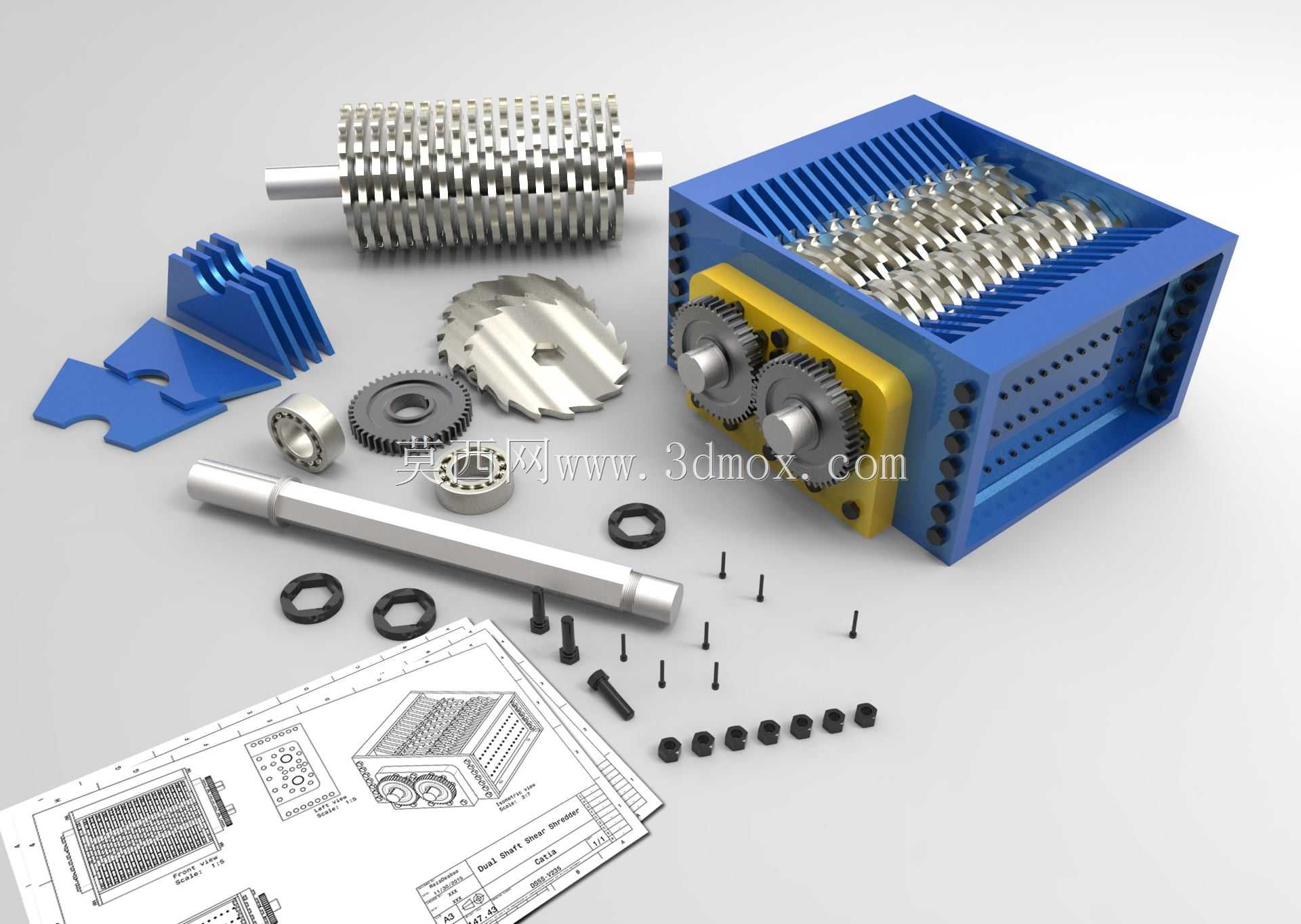

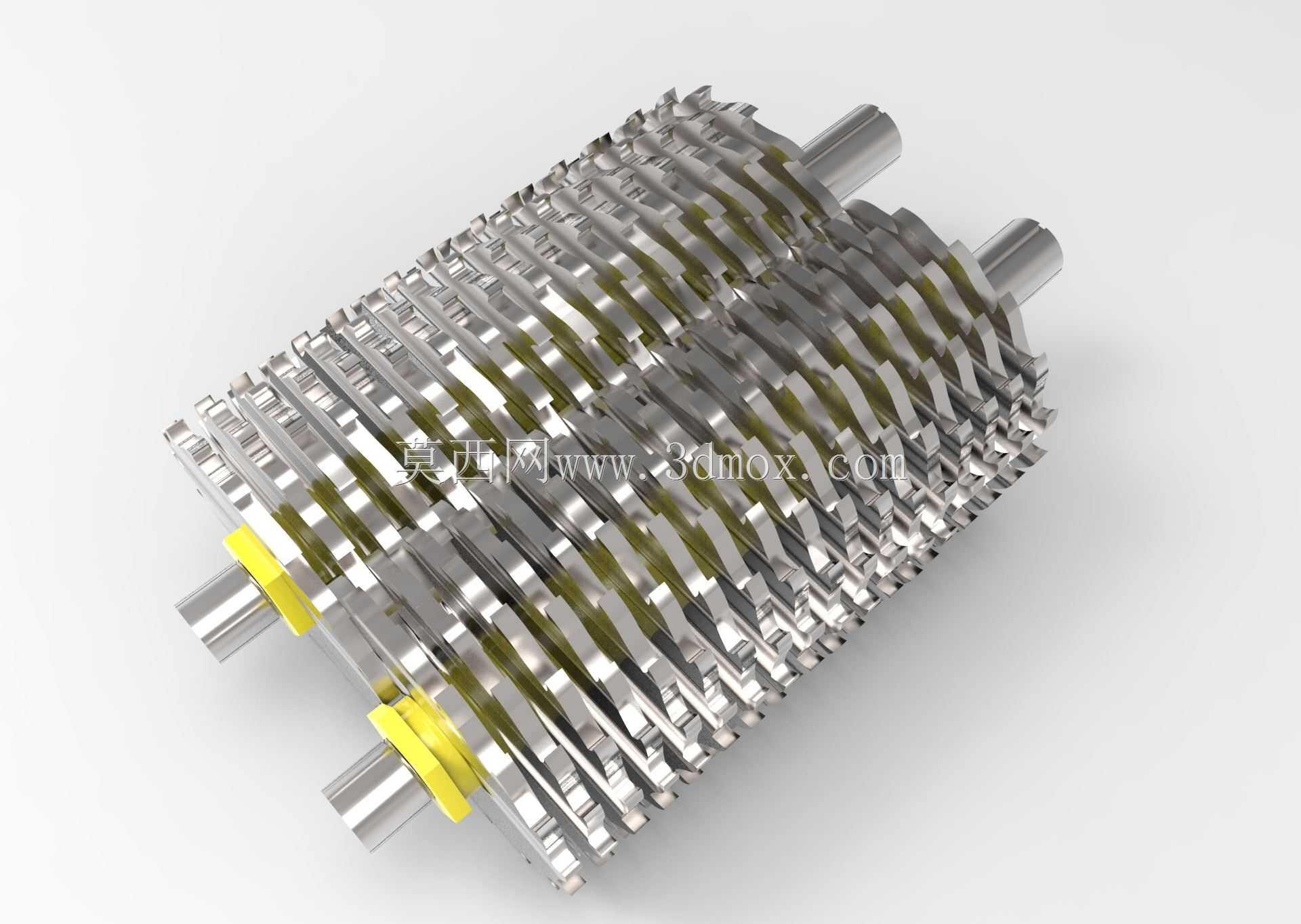

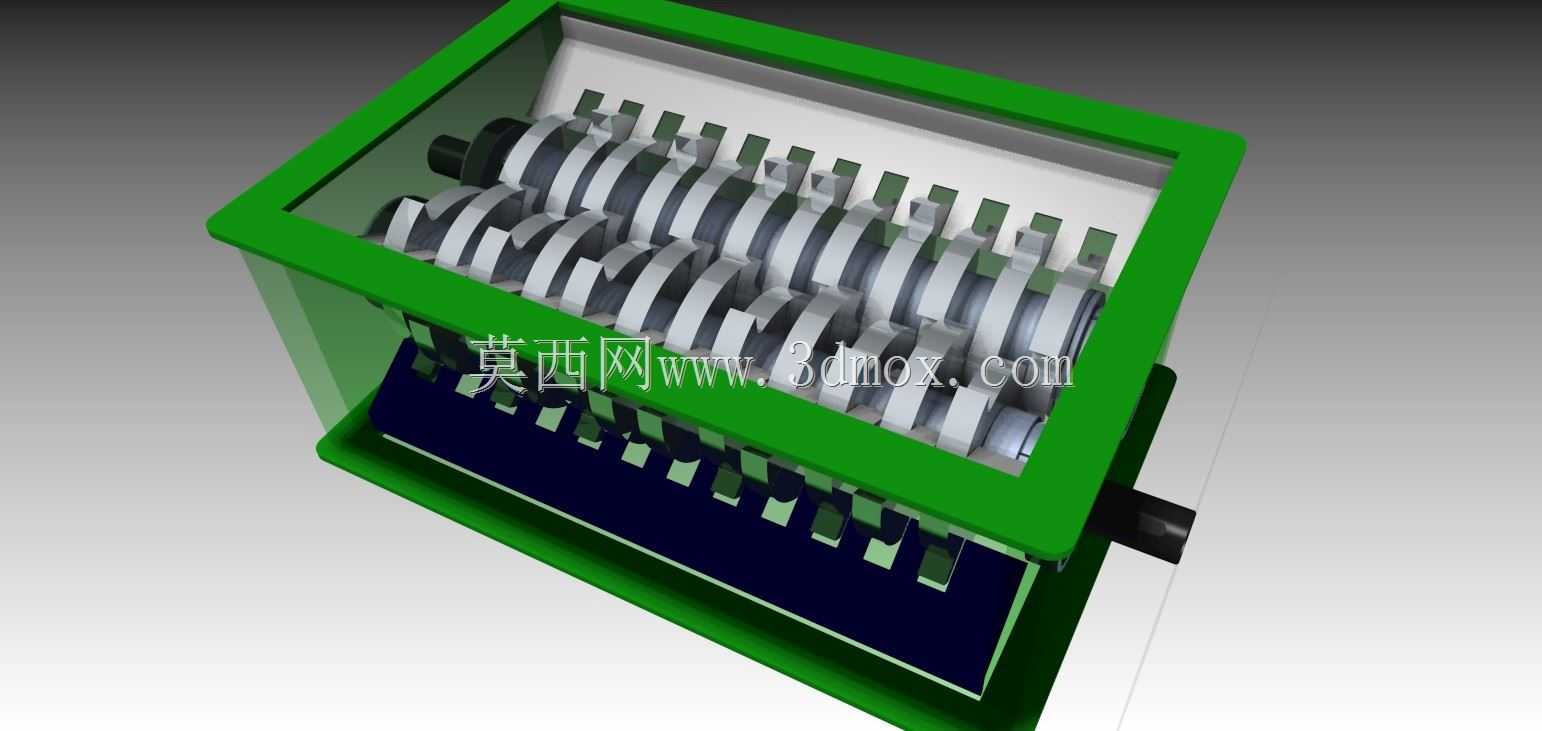

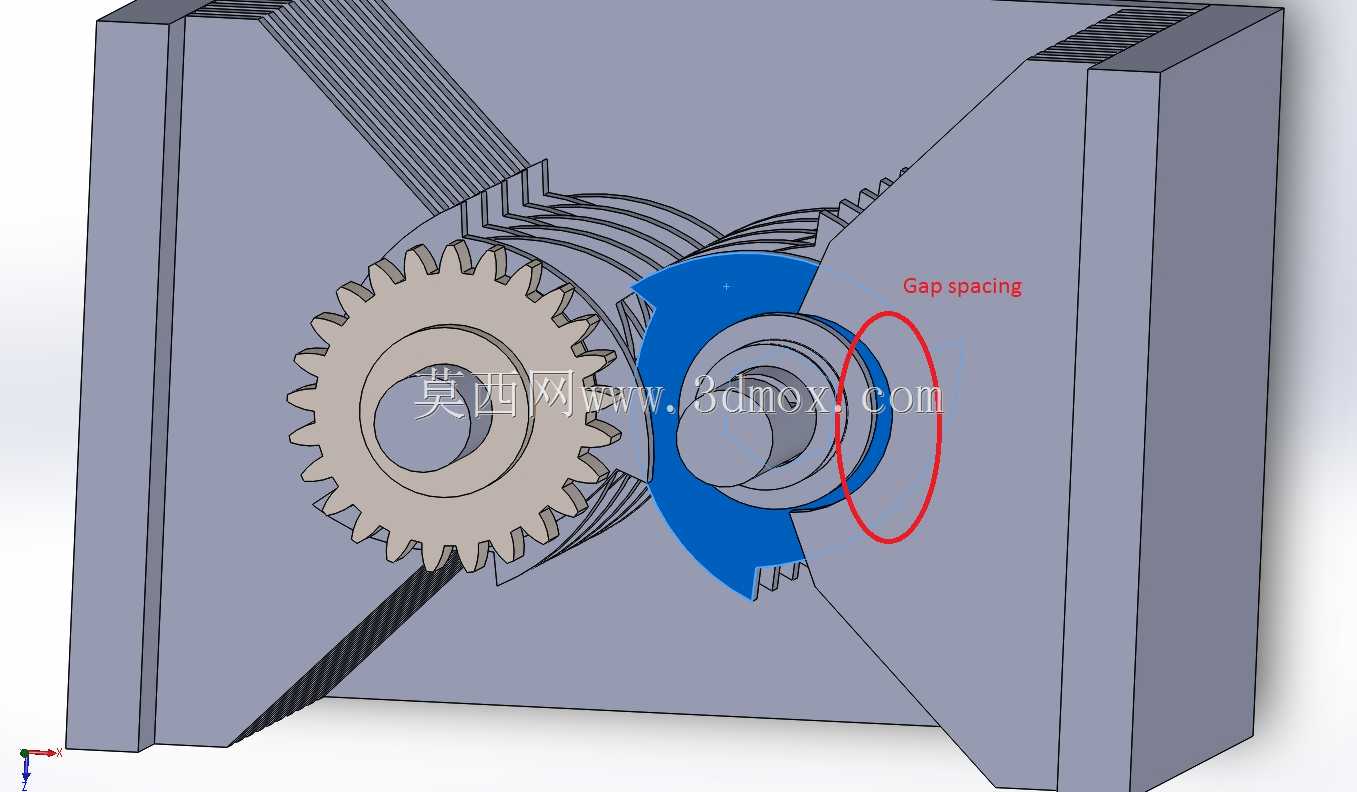

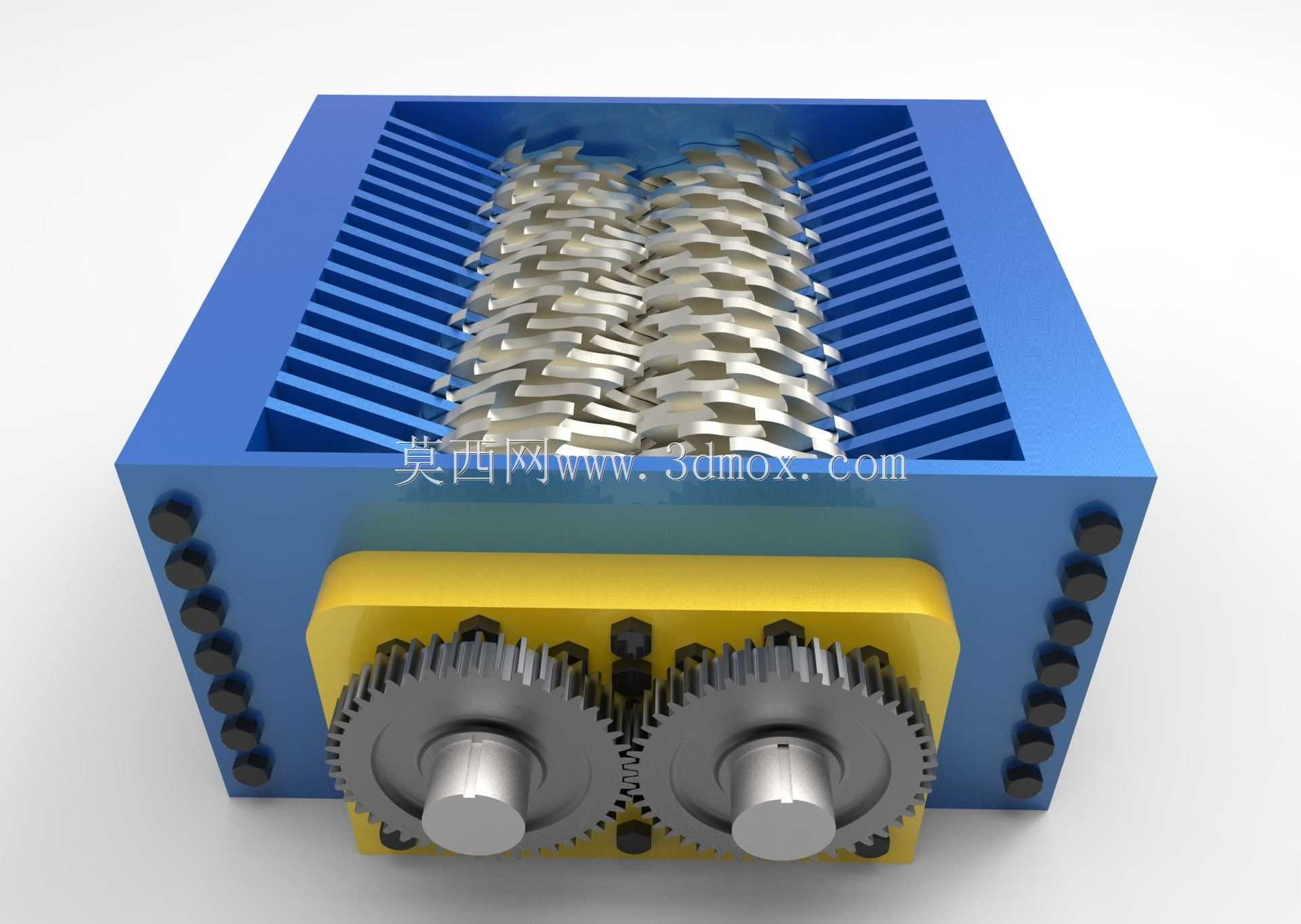

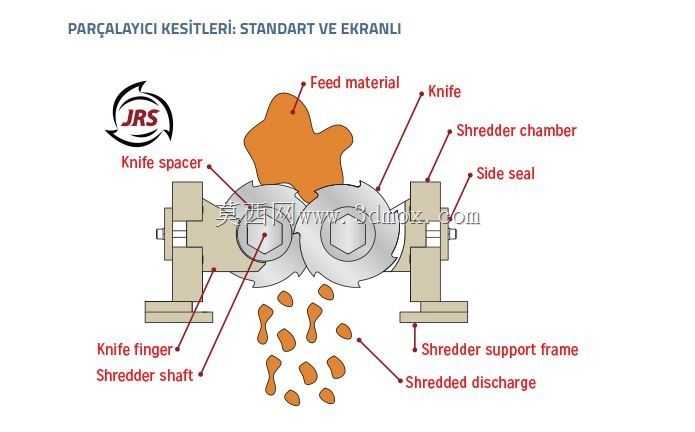

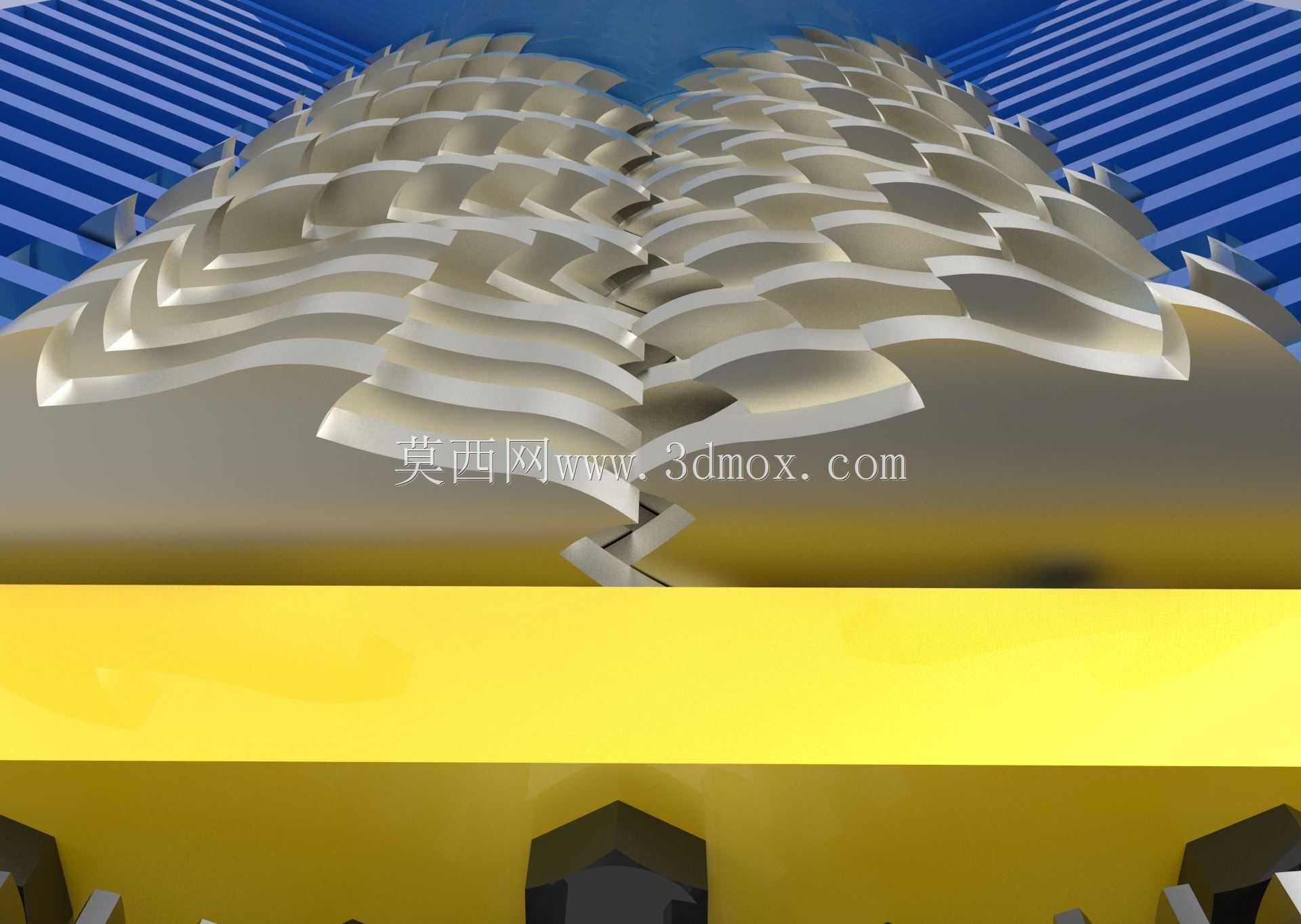

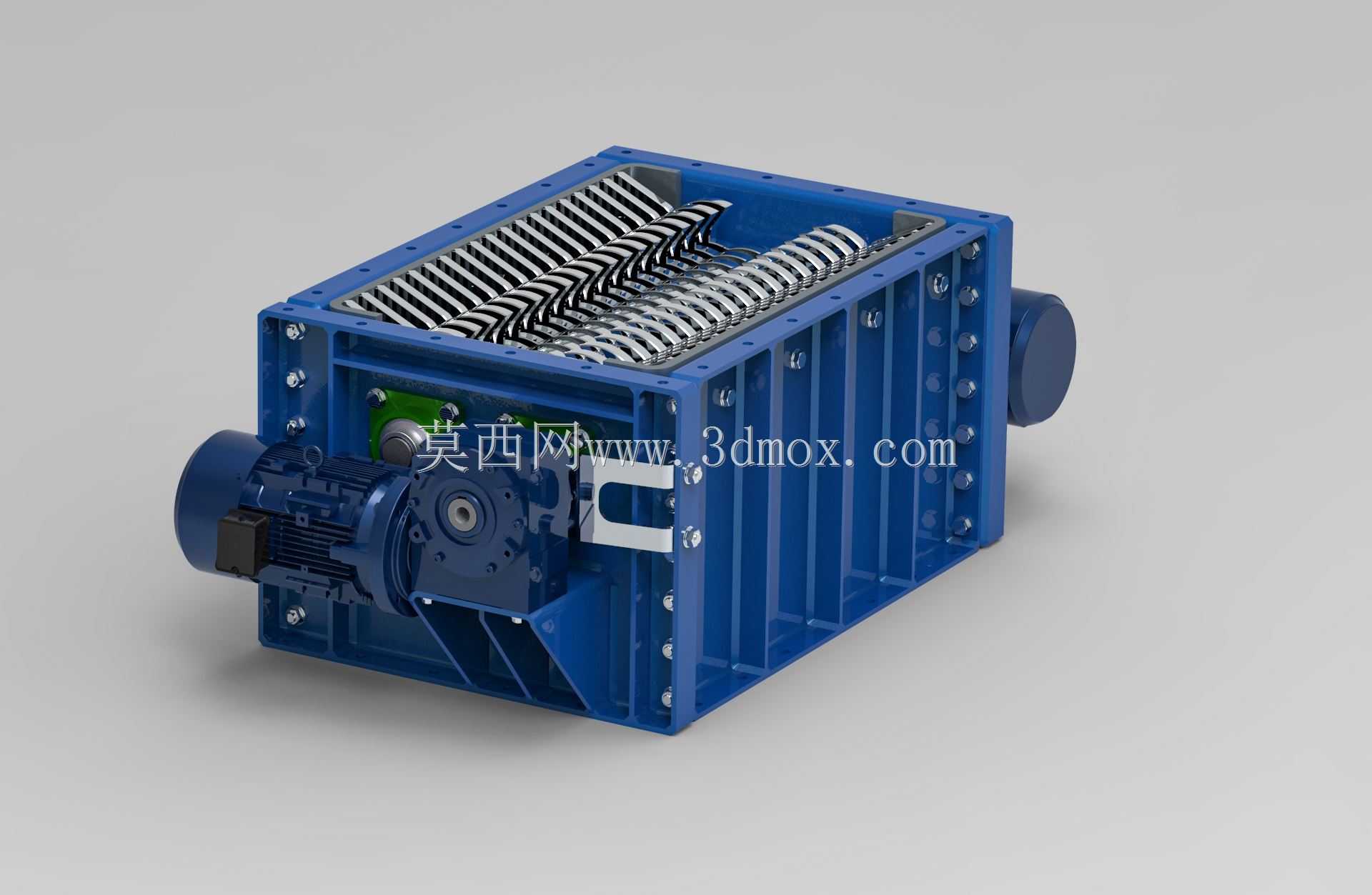

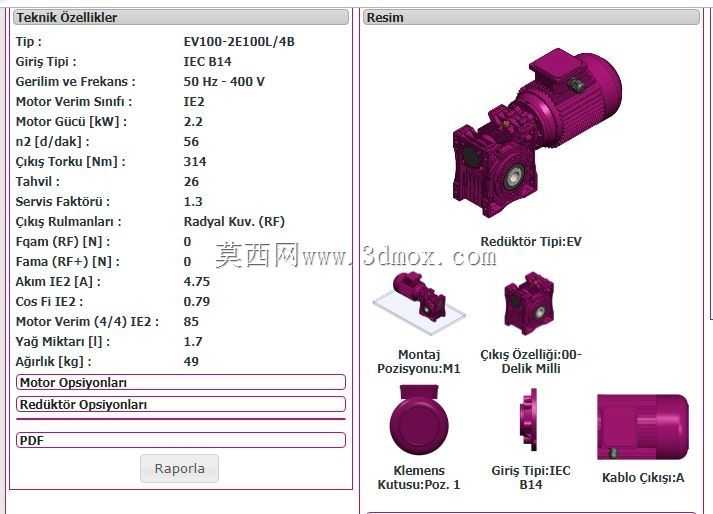

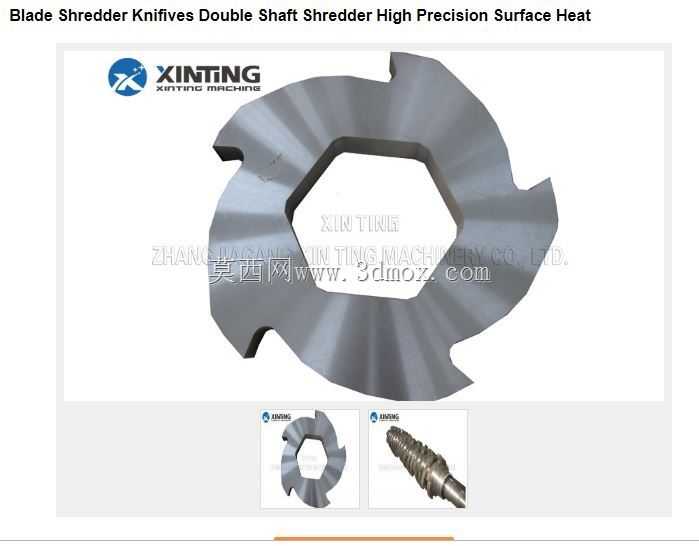

　　核心的破碎执行部件采用平行双轴结构，两根刀轴平行布置在同一水平面，轴上交错安装多片勾料刀齿，刀齿采用错落排布设计，转动时相邻轴的刀齿互相嵌入对方齿槽间隙，既可以通过勾带作用将进料斗落下的柔性物料拽入破碎腔，又能通过刀齿的剪切、撕扯作用将整幅的布料、整张的废纸撕扯成尺寸均匀的碎料，避免柔性物料缠绕刀轴的常见问题。刀轴的驱动端配套减速电机直连安装，电机固定在主机架侧面的安装支座上，动力输出端通过联轴器直接与主动刀轴连接，两根刀轴之间通过齿轮啮合实现反向同步转动，不需要额外的传动链条或皮带，减少了易损件的维护频次，齿轮传动侧加装了可拆卸的防护外罩，避免作业过程中碎料飞溅进入齿轮啮合区造成磨损。

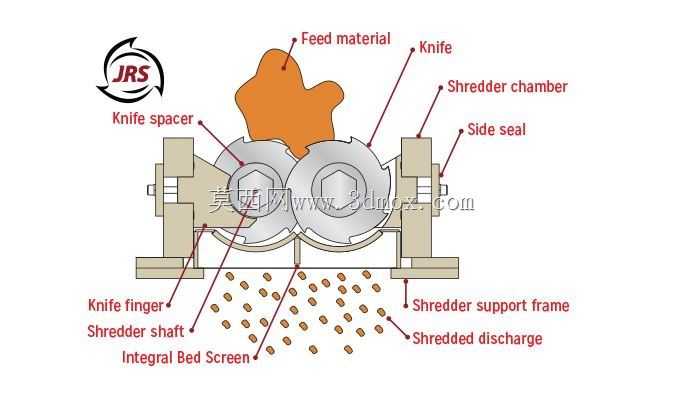

　　设备的出料位置直接设置在刀腔下方，没有额外的出料筛网结构，这也是针对柔性物料处理做的设计调整——如果加装筛网，破碎后的布料纤维、纸屑很容易堵塞筛孔，造成出料不畅，无筛网的结构可以让达到撕扯尺寸的碎料直接依靠自重落下，落入下方放置的收集桶内，适配小体量作业的收集需求。刀腔两侧的侧板采用可拆卸式螺栓连接，当出现硬质异物卡入刀齿间隙的情况时，不需要整体拆解机架，只需要拆开侧部盖板就可以清理卡滞物料，日常维护的操作门槛很低。

　　从安装边界来看，设备整体占地尺寸不足一平方米，支腿底部的安装孔距预留了足够的调节余量，对安装地面的平整度要求不高，即使是普通的车间水泥地面，只要保证四个支腿的支撑面处于同一水平面即可完成固定，不需要做专门的设备基础。设备的进料口高度适配人工站立投料的操作高度，作业人员不需要弯腰抬臂就可以将待处理物料送入进料斗，长时间作业的操作疲劳度更低。

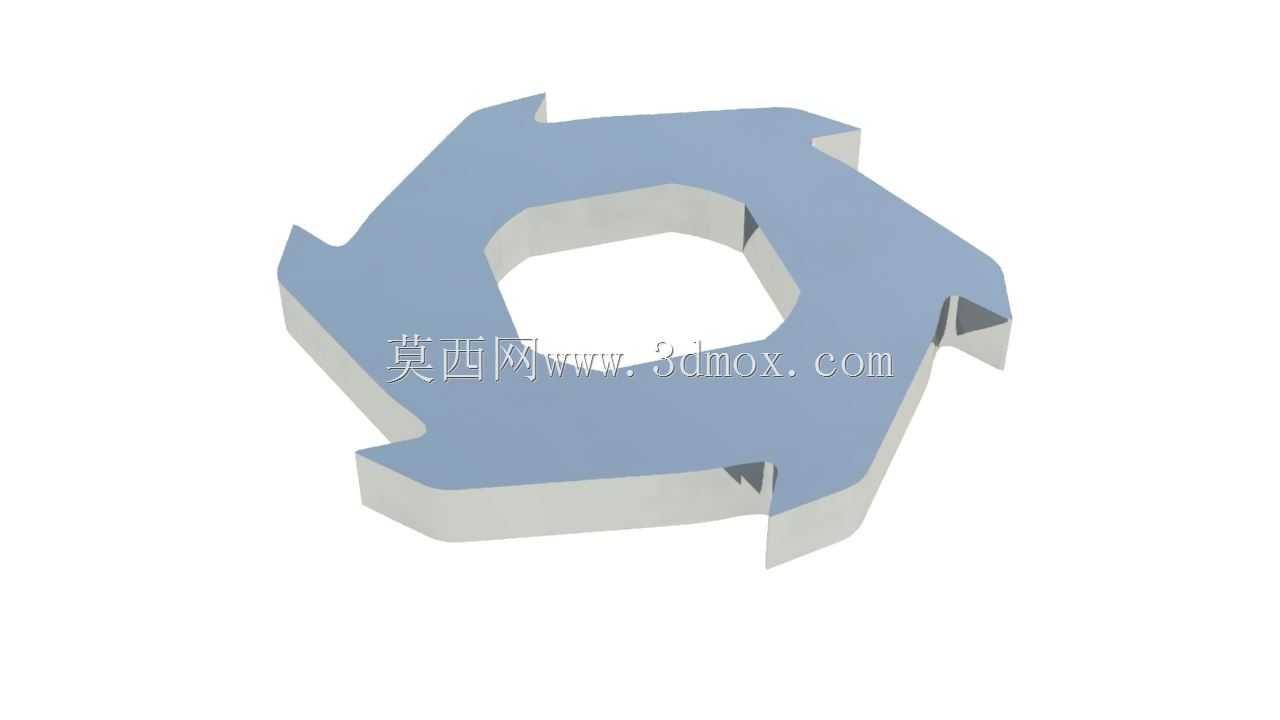

　　设计过程中针对柔性物料易缠绕的问题做了专门的结构优化：刀齿与轴的连接位置采用光滑过渡的圆弧结构，没有突出的螺栓头或台阶结构，避免纤维类物料在轴面缠绕堆积；刀腔内壁与刀齿外圆的间隙控制在5毫米以内，既不会因为间隙过小造成刀齿与腔壁的摩擦剐蹭，也不会因为间隙过大让未被破碎的物料从间隙滑落，保证所有进入刀腔的物料都经过刀齿的撕扯剪切后才排出。设备的整体重量控制在合理区间，不需要借助大型吊装设备，两到三名作业人员就可以完成移位、安装、固定的全流程，适配小型作业场景经常调整设备摆放位置的使用需求。

　　在实际使用场景中，这类小型碎料设备除了常规的办公碎纸需求外，在小型服装加工车间可以处理裁剪产生的布料边角，将大块的边角料撕扯成小尺寸碎料，减少边角料堆放的占用空间，也方便后续的回收转运；在小型包装加工点可以处理废弃的薄塑料包装、标签纸等轻质废料，避免零散废料堆积造成的车间环境杂乱；甚至在小型实验室场景下，也可以用来处理需要销毁的纸质文档、柔性包装实验废料，处理后的碎料尺寸均匀，不会出现大块未破碎物料残留的问题。
