六孔圆形压力板机械零件结构设计

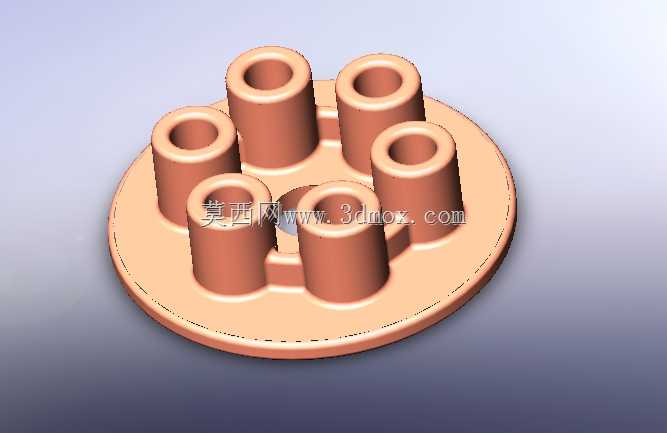

　　在工装夹具、小型液压压紧工位以及自动化装配线的定位环节里，这类带均布柱体的圆形压盘是很常见的施力零件，日常接触最多的场景是小型压装工位的末端执行端，用来把待装配的轴套、密封件平稳压入安装位，也会用在多工位夹具的多点压紧结构里，避免单点施压造成的工件翘曲、局部压痕问题。从结构上看，整个零件以圆形底盘为基座，六根带中心通孔的圆柱沿圆周方向均匀排布，中心位置预留了避让孔，这种排布逻辑是为了匹配常见的六等分圆周安装布局，比如带六个定位销的工装底座、六组弹簧预紧的压紧模组，每根圆柱的中心通孔既可以用来穿装固定螺栓，把压盘锁紧在驱动端的连接法兰上，也可以作为定位销的导向通道，让压合过程中压盘不会出现径向偏移，保证施压方向始终垂直于工件基准面。

　　设计这类压盘的时候，首先要确认的是安装边界尺寸，底盘的外径要比待压紧工件的最大压紧区域大出3到5毫米，避免压盘边缘压到工件的非加工面，六根圆柱的分布圆直径要和驱动端的安装孔位完全匹配，中心避让孔的直径要大于工件中心凸台的最大外径，防止压合过程中压盘和工件发生干涉。圆柱的高度要根据压合行程来确定，要保证压盘下行到压紧位置时，圆柱端面不会和工装底座的安装面发生碰撞，同时圆柱的壁厚要满足施压时的强度要求，避免长时间反复施压出现柱体变形、开裂的问题。实际使用中，这类压盘的施压面是底盘的下表面，加工时需要保证下表面的平面度公差控制在0.02毫米以内，和圆柱上端面的平行度公差不超过0.03毫米，这样才能保证六个接触点的压力均匀分布，

　　不会出现某一侧压力过大压伤工件，另一侧压力不足导致工件定位松动的情况。中心的避让孔除了避让工件凸台，也可以用来穿过检测探头，在压合的同时检测工件的压装深度，不用额外预留检测空间，能有效压缩工位的整体尺寸。和普通的平板压盘相比，这种带六根均布柱体的结构重量更轻，因为去掉了底盘上非受力区域的多余材料，同时柱体的结构相当于加强筋，能提升整个压盘的刚性，在同等施压强度下，零件的整体厚度可以做得更薄，减少驱动端的负载。在装配的时候，六根圆柱的通孔可以搭配内六角螺栓直接固定在驱动气缸或者液压缸的活塞杆法兰上，安装时需要逐个拧紧螺栓，保证每个螺栓的预紧力一致，避免压盘安装倾斜，日常维护时只需要定期检查底盘下表面是否有压痕、磨损，

　　如果出现局部凹陷就需要及时更换，防止压合时压力分布不均。这类压盘也可以用在多工位的旋转工作台夹具上，每个工位对应一组压盘，配合弹簧实现浮动压紧，适配不同厚度的工件，因为六根柱体的导向作用，浮动过程中压盘不会出现卡滞，能始终保持和工件表面平行。在做三维建模的时候，要优先确认安装孔的分布圆直径、通孔的内径、圆柱的高度以及底盘的厚度这些核心尺寸，先绘制底盘的草图，拉伸成基础实体后，再绘制单个圆柱的草图，通过圆周阵列生成六个均布的柱体，最后切除中心的避让孔和柱体的中心通孔，建模过程中要注意柱体和底盘连接处的圆角处理，避免应力集中，因为压合过程中连接处是应力最大的位置，适当的圆角能大幅提升零件的疲劳强度，延长使用寿命。
