工业空气加热送风换热装置结构设计

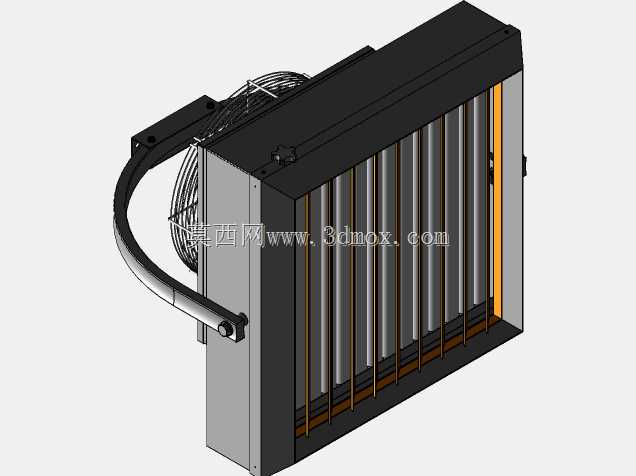

　　这款空气加热换热设备的三维结构，核心面向工业场景的局部空间补温、工艺段空气预热需求搭建，在做结构建模时优先考虑了现场安装的适配性与运维便利性。从实际应用场景来看，这类设备常部署在厂房工位局部供暖、涂装线进风预热、烘干段辅助补温、高寒区域设备舱保温等场景，区别于民用采暖设备，其结构设计完全围绕工业环境的连续运行可靠性展开。

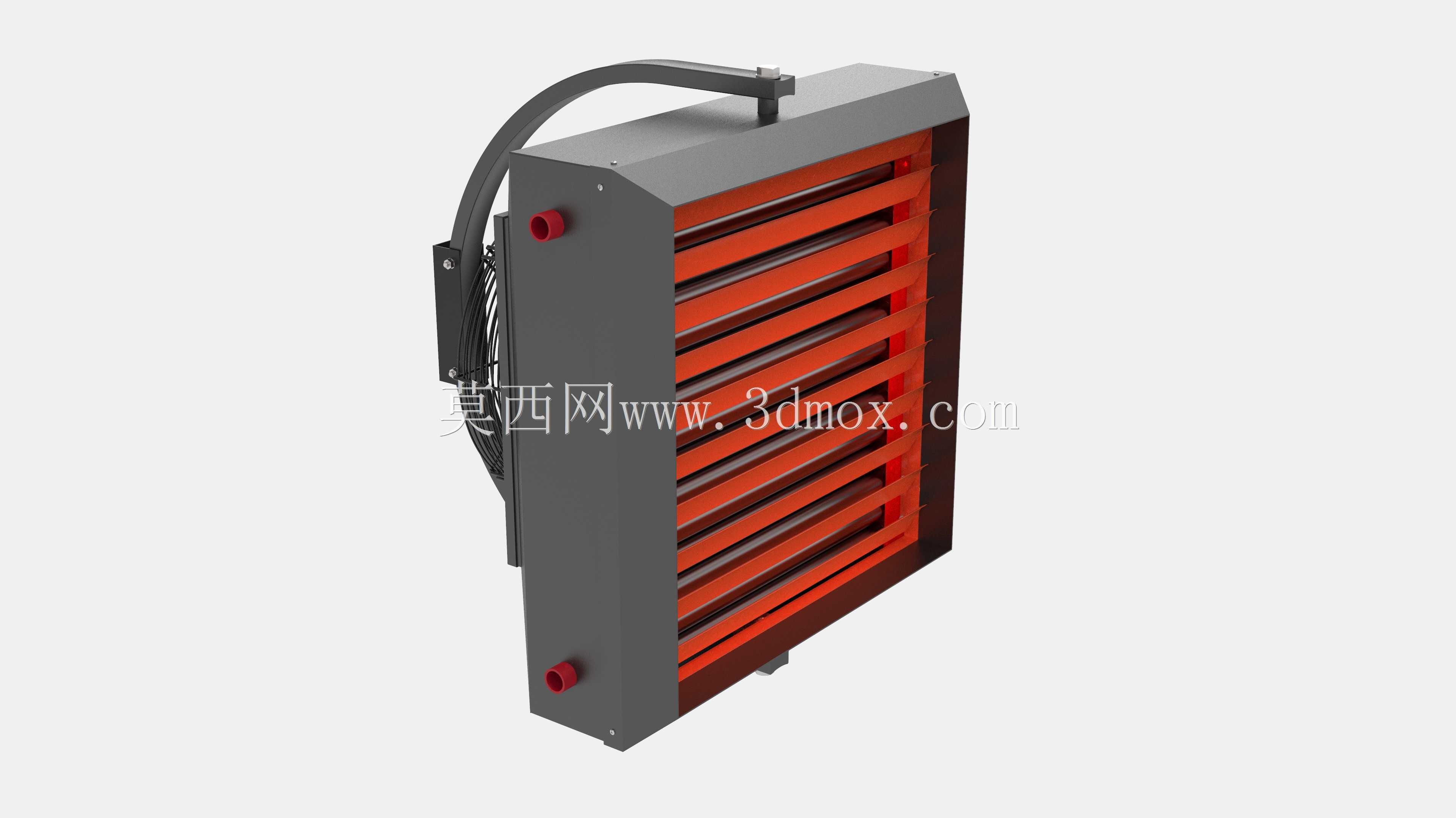

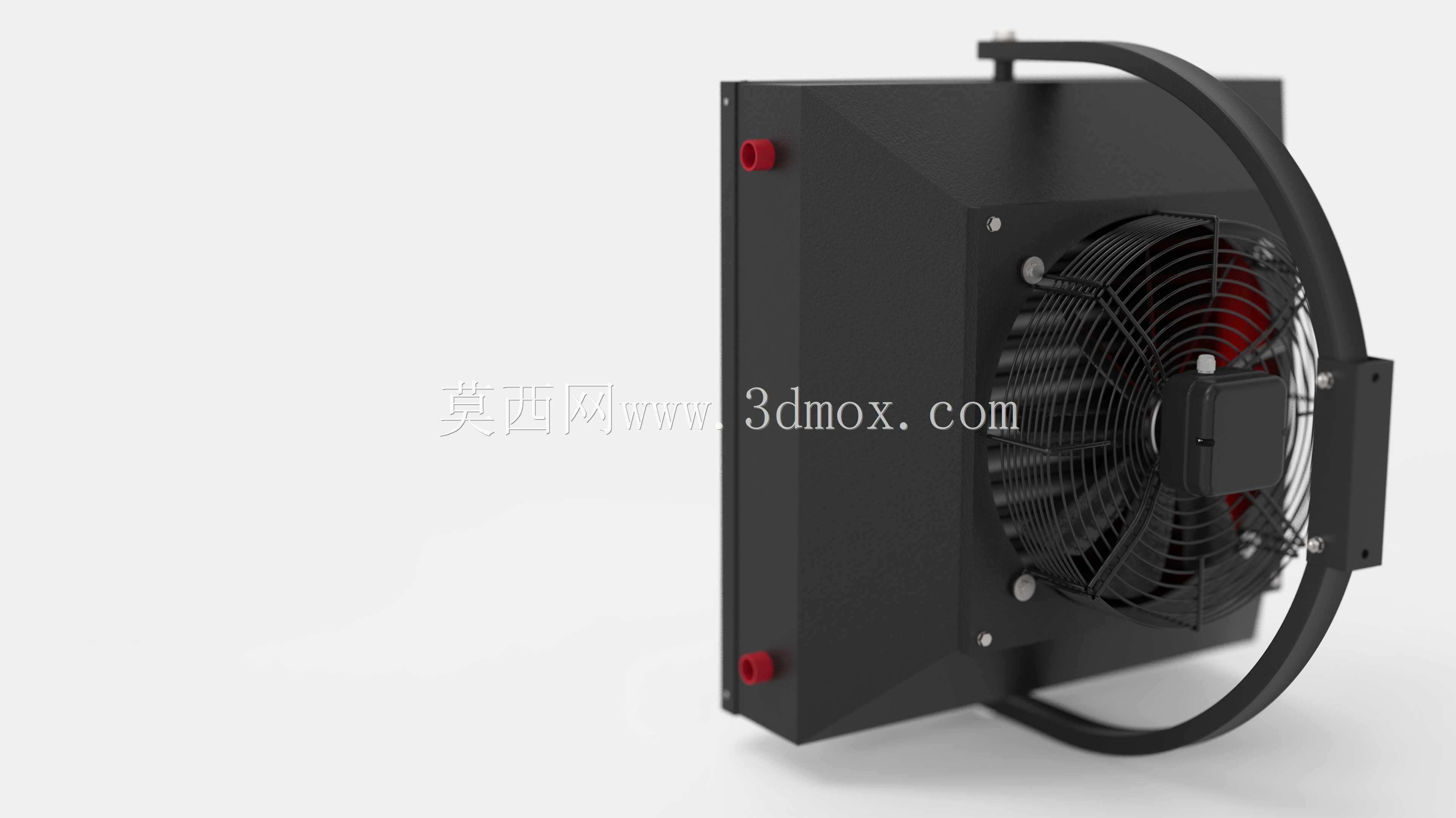

　　设备主体采用长方体箱式承载结构，外壳采用冷轧板材折弯成型的框架式设计，侧面预留的两个管路接口为热媒进出通道，可适配热水、蒸汽等不同热媒介质的接入需求，接口位置设置在设备侧方偏下区域，既规避了现场管路布设时与顶部吊装结构的干涉，也方便日常运维时的管路拆装操作。设备背部集成轴流送风组件，外部设置防护格栅避免杂物卷入风轮，送风侧采用多排平行排布的散热翅片组，热媒在翅片内部流道循环时，通过轴流风机形成的强制对流将热量快速带出，相比自然对流的散热结构，换热效率提升数倍，可在短时间内提升出风覆盖区域的空气温度。

　　建模过程中对安装边界做了明确的尺寸约束：设备顶部设置一体化吊装把手，可直接匹配厂房内的吊点、壁挂支架安装需求，设备底部预留的支撑脚结构，也可直接落地放置在平整的设备平台上，无需额外加工适配底座。设备整体厚度控制在合理范围，壁挂安装时不会过多占用通道空间，进出风方向采用直进直出的流道设计，现场布设时无需额外加装导风弯头即可实现定向送风，减少风阻损耗。

　　结构细节上，散热翅片组采用等间距排布设计，既保证了足够的换热接触面积，也避免了间距过小导致的积尘堵塞问题，适配工业车间多粉尘的使用环境，日常清洁时可直接采用压缩空气从出风侧反向吹扫即可完成翅片清灰。外壳板材的拼接处采用折边咬合加紧固件固定的结构，相比焊接结构，后期拆解维护内部换热芯体、风机组件时无需做焊道切割，可快速完成易损件更换。风机的供电线缆从设备侧方的走线槽引出，线缆外部设置金属防护弯管，避免现场布设时线缆被剐蹭破损，也能适配设备运行时的轻微震动，防止线缆接头松动脱落。

　　从换热逻辑的设计思路来看，这款设备没有采用复杂的变频控制结构，核心以稳定可靠为第一设计目标，热媒流道采用多回路并联设计，即使单根流道出现局部堵塞，其余流道仍可维持基础换热能力，不会出现整体设备失效的情况。风机与换热芯体之间预留了足够的稳流空间，避免气流直接冲击翅片产生异常风噪，同时也让气流可以均匀覆盖整个换热芯体的迎风面，减少换热死角，提升整体换热效率。设备表面的涂装采用耐高温防锈涂层，可长期在80摄氏度以下的出风温度环境下工作，不会出现涂层脱落、壳体锈蚀的问题，适配工业场景的复杂使用环境。

　　在安装尺寸的适配设计上，设备的安装孔位、接口尺寸均参考了工业管路、支架的通用标准，现场安装时可直接匹配常规规格的金属支架、水暖管路，无需定制特殊转接件。设备整体重量控制在单人可辅助搬运的范围内，小型工位部署时无需动用大型吊装设备，两名运维人员即可完成安装固定操作。针对不同场景的送风需求，该结构还可通过调整风机功率、换热芯体的排数，适配不同换热量、送风距离的使用需求，基础框架结构无需做大幅改动即可形成系列化产品，降低后续衍生型号的建模与改造成本。
