香料浓缩工序用列管式换热装置结构设计

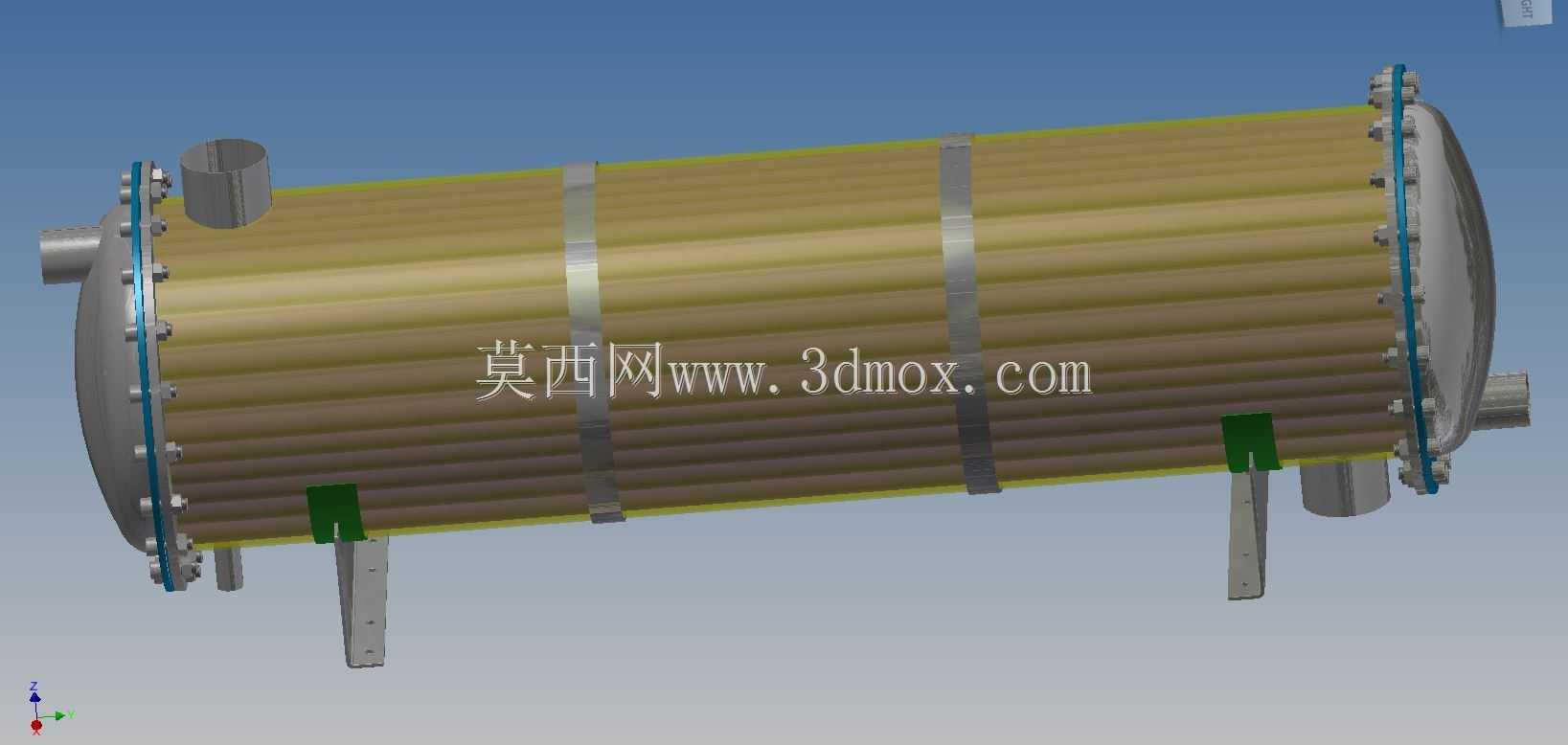

　　在天然香料提取加工的生产线中，浓缩工序是决定精油、浸膏等成品得率与香气纯度的核心环节，这套列管式换热装置正是为该工序的加热浓缩、溶剂冷凝回收场景设计，适配植物精油提取、食用香精制备等生产线的工艺需求，可作为浓缩系统的加热器对料液进行间接升温，也可切换作为冷凝器对蒸发出来的芳香组分进行冷凝回收，避免热敏性香气成分因长时间高温发生氧化变质。从结构设计逻辑来看，整套装置采用固定管板式列管结构，壳程与管程的流体通道完全独立，可根据工艺需求灵活切换冷热介质流向：当作为加热器使用时，管程通饱和蒸汽作为热媒，壳程走待浓缩的香料料液，蒸汽通过管壁与料液完成热交换，料液受热后轻组分溶剂蒸发，实现料液的浓缩提浓；当作为冷凝器使用时，管程通循环冷却水，

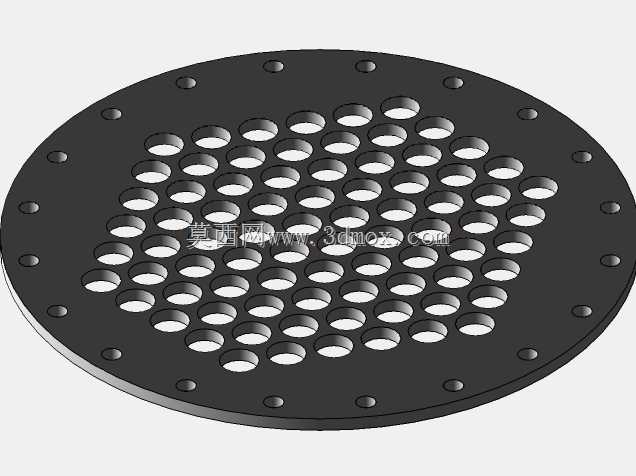

　　壳程走蒸发出来的含香蒸汽，蒸汽遇冷在管壁凝结为液态，完成芳香组分的回收。设计过程中充分考虑了香料加工的卫生要求，所有与料液、香气组分接触的内壁均做圆弧过渡处理，无卫生死角，便于生产结束后的CIP在线清洗，避免料液残留滋生杂菌影响后续批次的产品风味。管板与换热管的连接采用强度胀接加密封焊的复合工艺，既保证了连接强度，可承受壳程与管程之间0.6MPa的设计压差，又避免了缝隙腐蚀的风险，适配香料生产中常用的水提、醇提等不同溶剂介质的腐蚀特性。设备的鞍式支座采用标准化设计，两个支座分别设置固定端与滑动端，滑动端的地脚螺栓孔为长圆孔，可补偿设备在升温、降温过程中产生的热胀冷缩变形量，避免热应力集中导致的焊缝开裂、换热管变形等故障。

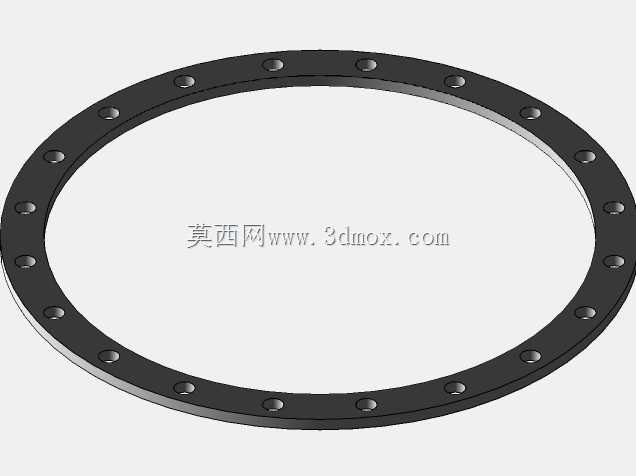

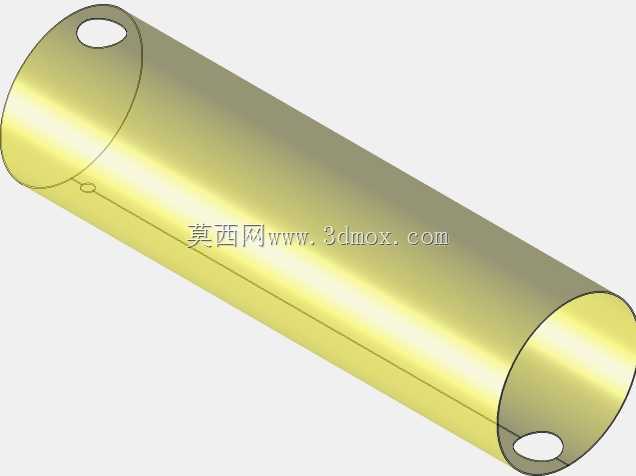

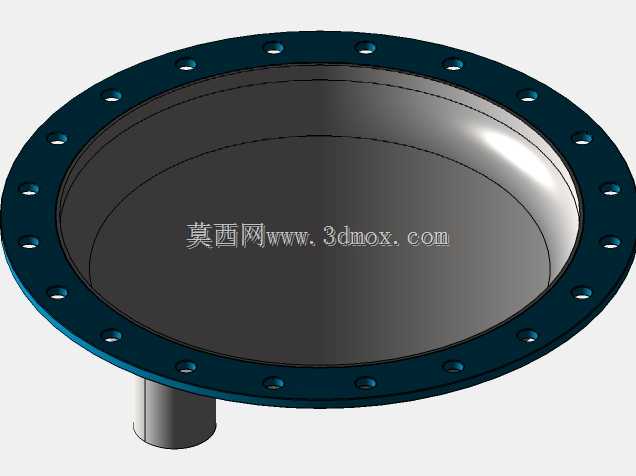

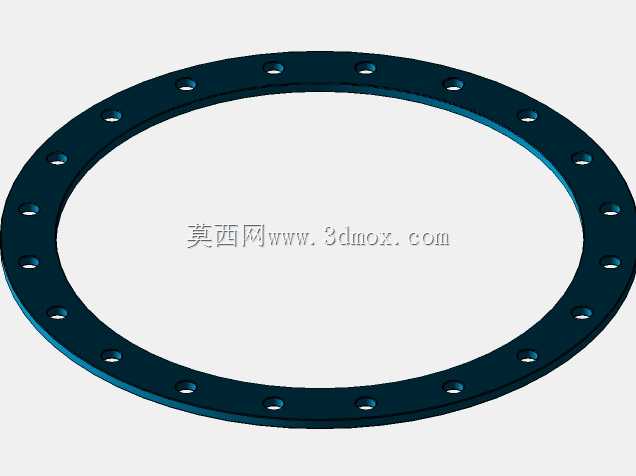

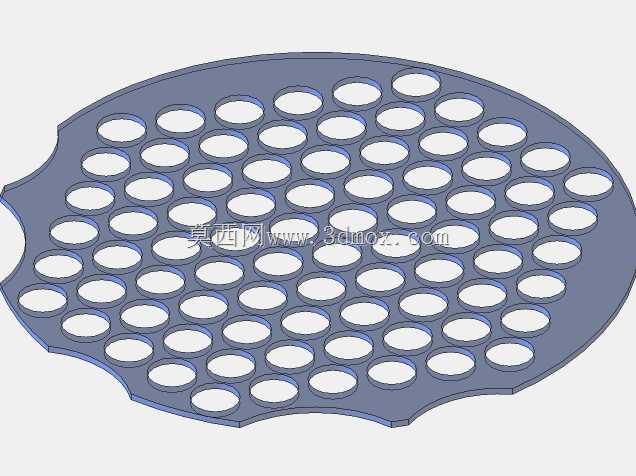

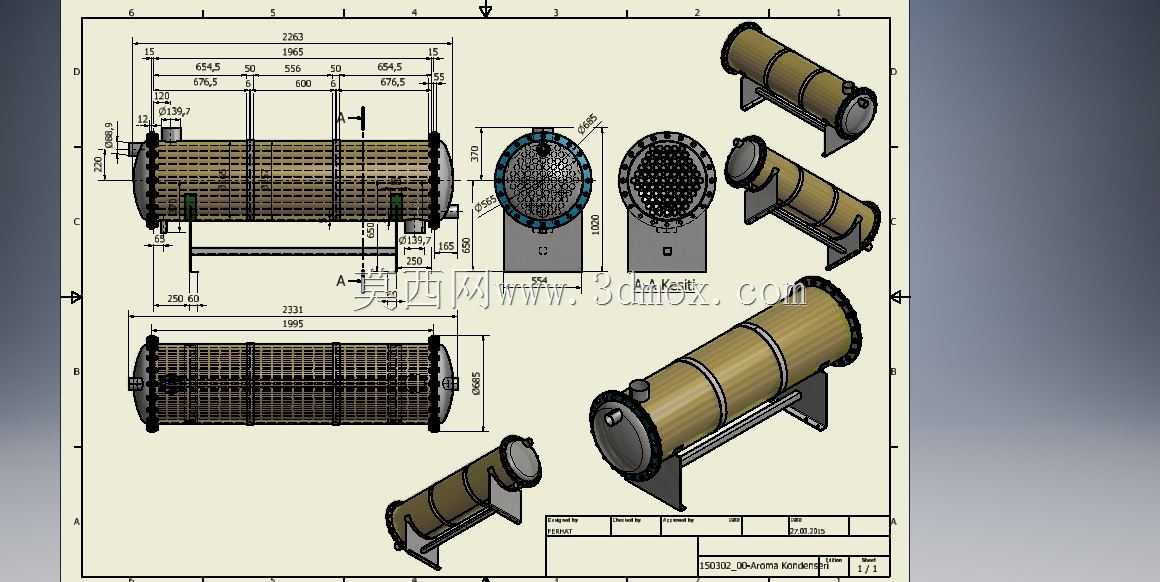

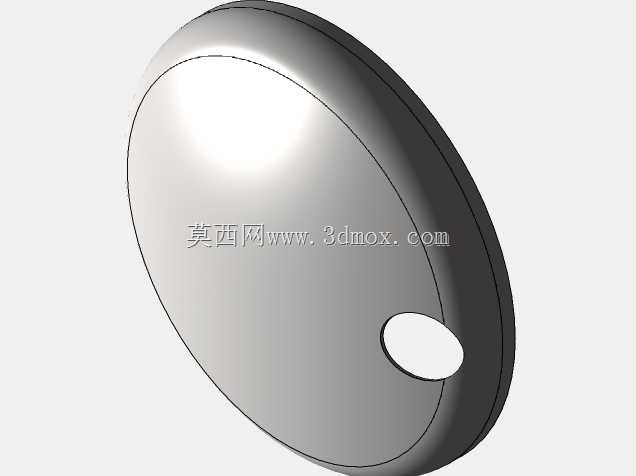

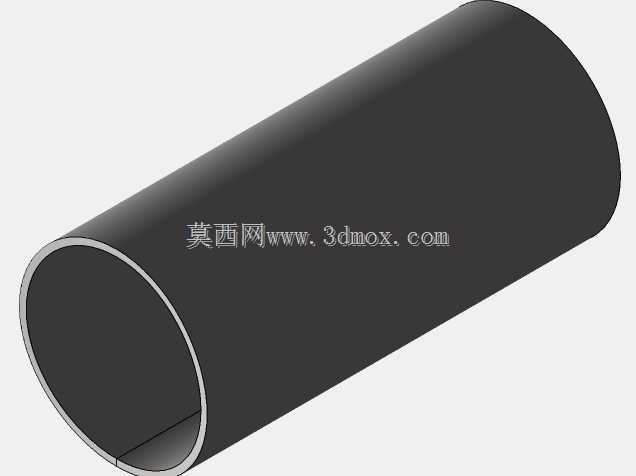

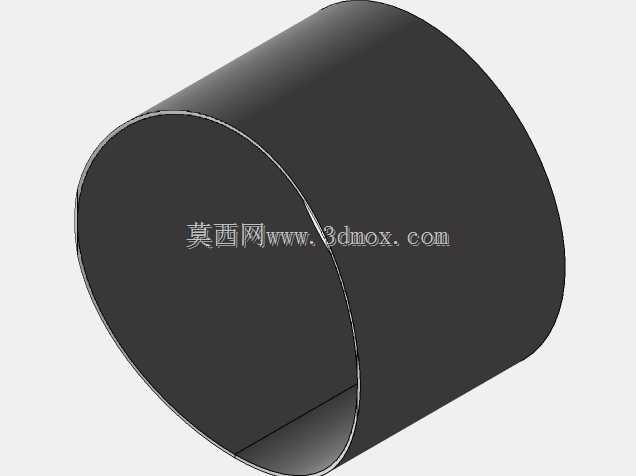

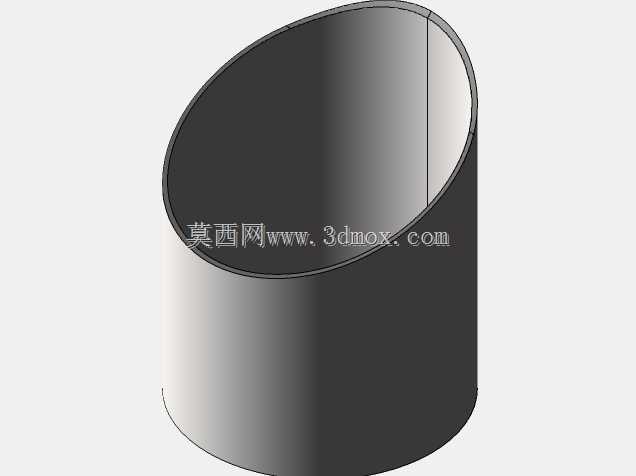

　　从安装边界尺寸来看，设备主体为卧式圆柱筒体，筒体直径、长度均按照常规香料生产线的处理量匹配，单台设备的换热面积可满足每小时处理1.2立方稀料液的浓缩需求，设备的进出口法兰均采用标准化的PN10压力等级法兰，可直接与生产线的物料管道、蒸汽管道、冷却水管道对接，无需额外制作过渡连接件。设备的管箱端设置了可拆卸的平盖结构，日常维护时无需拆卸整体管道，仅需打开端盖即可对管程内部的换热管进行检查、清洗，更换老化的密封垫片，大幅降低生产线的停机维护时间。折流板采用单弓形结构，折流板间距按照壳程流体的最佳流速设计，既可以提高壳程流体的湍流程度，提升整体传热系数，又避免了流速过高导致的阻力损失过大，降低配套输送泵的运行能耗。在实际生产线布局中，

　　该设备可直接架设在浓缩罐的上方平台，利用位差实现料液的自流循环，减少输送泵的配置数量，同时设备的排气口、排净口均设置在筒体的最高与最低位置，开机时可快速排净设备内部的空气，避免气阻影响传热效率，停机时可完全排净设备内部的残液，避免冬季低温环境下残液冻结胀裂换热管。针对香料浓缩过程中可能出现的料液结垢问题，设计时特意将管程的流速控制在1.2m/s以上，可减少料液中固体杂质在管壁的附着，延长设备的清洗周期。整套装置的三维建模过程中，所有零部件均按照实际加工尺寸1:1建模，换热管的排布采用正三角形排布，在相同的筒体直径下最大化布置换热面积，同时预留了足够的管间间隙，便于壳程流体的流动与清洗。
