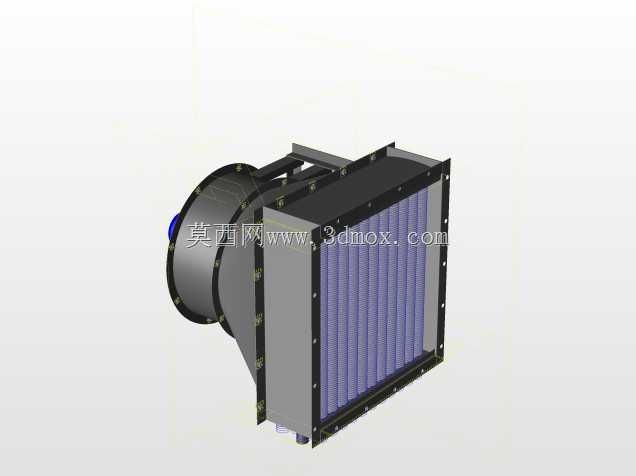

老式工业空气加热器三维结构设计

　　在工业厂房冬季补风、工艺段热风循环、老旧生产线烘干工位的配套场景中，这类老式结构的空气加热器至今仍有大量存量设备在稳定运行，不少技改项目中也会参考这类成熟结构做适配性改造，其结构逻辑经过长期现场验证，容错率远高于不少新型集成式加热设备。从实际用途来看，该类设备核心是通过强制对流换热，将流经设备内部的常温空气加热到设定温度后，通过风管输送到指定工位或空间，既可以承担大空间的采暖补热，也能对接工艺线完成工件表面烘干、物料预热等工序，在北方重工车间、小型食品加工线、建材养护工位都能见到同结构设备的身影。

　　从功能特性上拆解，该设备采用分体式腔体布局，进风段预留了标准法兰对接位，可直接对接车间新风管或者内循环回风管道，内部发热组件采用模块化排布，单组发热模块故障时可单独抽离更换，不需要整体拆解设备外壳，大幅降低了现场运维的停机时间；设备出风段设置了匀流孔板，避免热风直吹造成的局部温度过高问题，同时腔体外壳做了双层夹空结构，中间预留隔热层填充位，运行时设备外表面温度可控制在安全范围内，避免现场人员误触烫伤。

　　设计思路上完全围绕工业场景的高可靠性需求展开，没有冗余的电子集成结构，所有连接位都采用螺栓紧固而非焊接固定，方便现场根据安装空间调整进出风方向；发热组件的排布顺着气流方向做梯度疏密设计，进风侧发热丝排布更密，快速抬升空气基础温度，出风侧排布稍疏，让空气在流动过程中充分换热，避免热量堆积在发热元件局部造成元件过早老化。设备的支撑脚采用可调式结构，可根据现场地面平整度调整高度，适配不同的安装基础，不需要额外做混凝土浇筑基座，降低安装成本。

　　外形尺寸方面，该设备整体采用长方体立式布局，宽度方向预留了足够的检修操作空间，侧面检修门打开后可完全暴露内部所有发热组件与接线端子，不需要预留额外的侧面抽拉空间，适合安装在车间边角、设备夹层这类空间局促的位置；安装边界上，设备顶部预留了吊装孔位，既可以落地安装也可以采用吊装方式固定在厂房梁柱上，进出风接口的中心距与常规工业通风管的标准尺寸完全匹配，不需要额外做变径接头就能对接现有通风管路，接线盒设置在设备侧面的防水仓内，可适配车间多尘、轻微潮湿的运行环境，接线端子做了防松处理，避免设备运行时的振动造成接线松动打火。

　　不少刚接触工业暖通设计的工程师容易忽略这类老式结构的细节设计，比如设备内部的导流板角度，是经过多次流场仿真调整的，能让进入腔体的空气均匀扫过所有发热元件表面，不会出现局部区域无风流通的过热死区；外壳的拼接缝都做了翻边止口设计，配合耐高温密封垫，运行时不会出现漏风问题，避免热量无谓损耗。这类结构虽然外观朴素，但所有设计细节都指向长期稳定运行、低运维成本的工业核心需求，对于做设备改造、暖通系统配套的结构工程师来说，参考这类成熟结构的尺寸逻辑、安装接口设计，能大幅减少新设备落地后的现场适配问题，避免出现设计参数好看但现场无法安装、运维困难的常见问题。
