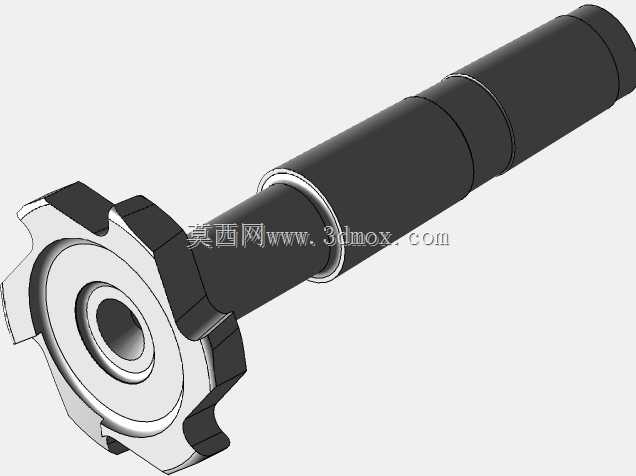

在常规金属切削加工场景里,T型槽的加工一直是卧式、立式铣床作业中占比不低的工序类型,这类槽型常见于机床工作台装夹基面、工装夹具定位基面、自动化线体型材连接位等位置,由于槽型截面为内宽外窄的T字形,常规立铣刀、三面刃铣刀无法一次成型加工出完整槽腔,必须依靠专用的T型铣刀完成侧向切削成型。这款刀具的整体结构采用刀杆与切削刀头一体化的设计思路,刀头部分为带周向切削齿的盘状结构,切削齿沿刀头圆周均匀分布,每个刀齿都设计有对应的前角与后角,前角取值匹配常见结构钢、铸铁材料的切削特性,能够在切削过程中减少切屑变形阻力,后角则控制在合理范围避免刀齿后刀面与已加工表面产生过度摩擦,同时保证刀齿的切削强度,避免断续切削过程中出现崩齿问题。
刀杆部分为阶梯轴式结构,从靠近刀头的位置开始,轴径依次设计有不同的尺寸段,最靠近刀头的轴段直径略大于刀头安装位的轴径,能够在切削过程中阻挡切屑向刀柄方向窜动,避免切屑缠绕刀杆影响加工稳定性;中间的轴段为等径直段,主要作用是匹配机床主轴的装夹深度,保证刀具装夹后悬伸长度符合加工要求,避免悬伸过长导致切削过程中出现振刀,影响T型槽的表面粗糙度与尺寸精度;最末端的轴段为装夹定位段,直径公差按照铣床夹头的装夹精度要求设计,保证装夹后刀具的径向跳动控制在允许范围内,减少切削过程中的让刀量。从安装边界来看,这款刀具的刀头直径决定了可加工的T型槽内部最大宽度,刀头的厚度对应T型槽的槽腔高度尺寸,
刀杆靠近刀头位置的轴径则决定了可加工的T型槽开口处的最小宽度,设计时已经考虑到加工时刀杆与T型槽开口侧壁的安全间隙,避免进刀过程中刀杆刮伤已加工的槽口表面。实际加工使用时,需要先在工件上预铣出直槽,直槽的宽度略大于刀杆靠近刀头位置的轴径,深度满足T型槽的总深度要求,之后再将T型铣刀沿预加工的直槽进刀,通过刀头的侧向切削刃加工出T型槽的两侧空腔,走刀过程中需要根据加工材料的硬度调整切削参数,加工钢材时需要配合切削液完成冷却润滑,避免刀齿过热磨损,加工铸铁类材料时可采用干式切削,注意及时清理切屑避免切屑卡滞在刀头与槽腔之间。刀具的切削齿部分采用整体硬质合金或者高速钢材质,根据加工场景的不同选择对应材质,高速钢材质的刀具韧性更好,
适合加工工况有轻微振动、切削余量不均匀的场景,硬质合金材质的刀具硬度更高,耐磨性更好,适合大批量零件的T型槽加工,能够有效延长换刀周期,提升加工效率。刀杆部分采用合金结构钢制作,经过调质处理保证足够的刚性与韧性,能够承受切削过程中的扭矩与径向切削力,避免刀杆出现弯曲变形,刀头与刀杆的连接位置采用圆弧过渡,减少应力集中,避免刀具在重切削场景下出现断裂问题。在三维建模过程中,需要重点关注刀齿的螺旋角、切削刃的角度参数、各轴段的同轴度公差,同轴度是影响刀具动平衡的关键指标,尤其是在高转速切削场景下,同轴度偏差过大会导致刀具振动加剧,不仅影响加工表面质量,还会加速主轴轴承的磨损,因此建模时所有回转面的基准都统一为刀杆的中心轴线,保证各段轴径、刀头的回转中心完全重合。同时刀齿的排屑槽设计为平滑过渡的曲面结构,保证切屑能够顺着排屑槽顺利排出,避免切屑在封闭的T型槽腔内堆积,挤压刀齿造成崩刃或者划伤已加工表面。
