内六角孔加工用六角拉削刀具结构

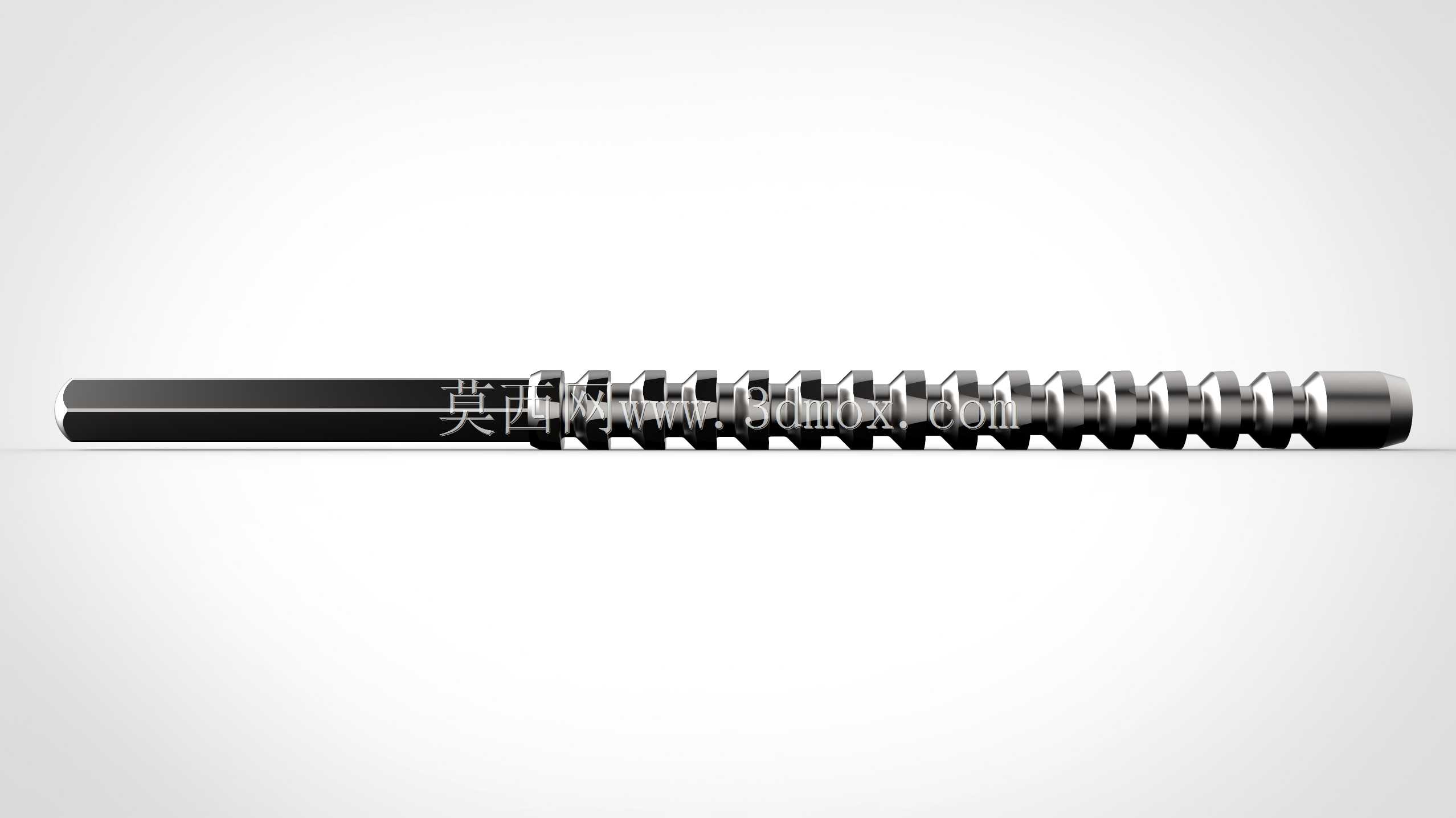

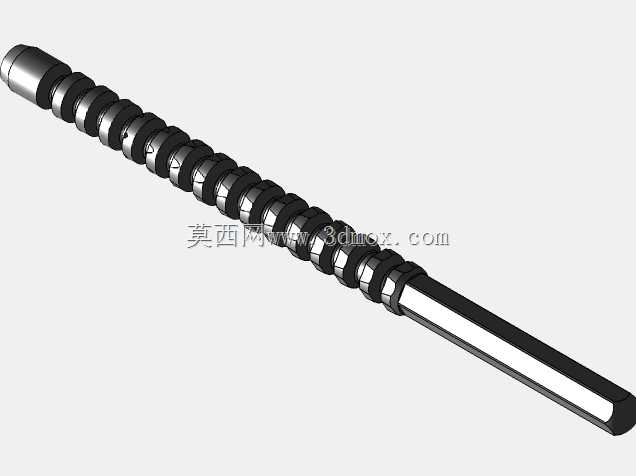

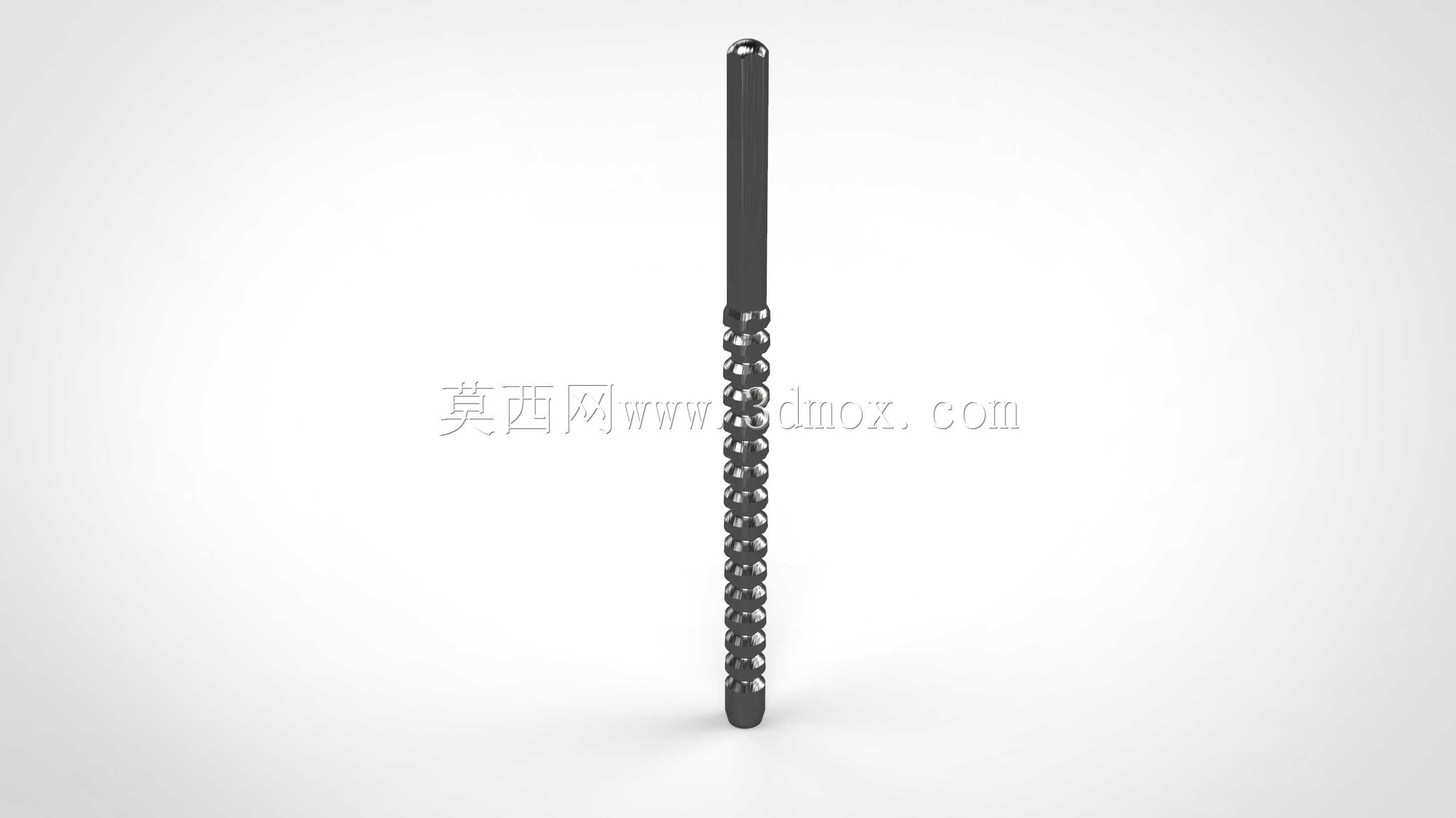

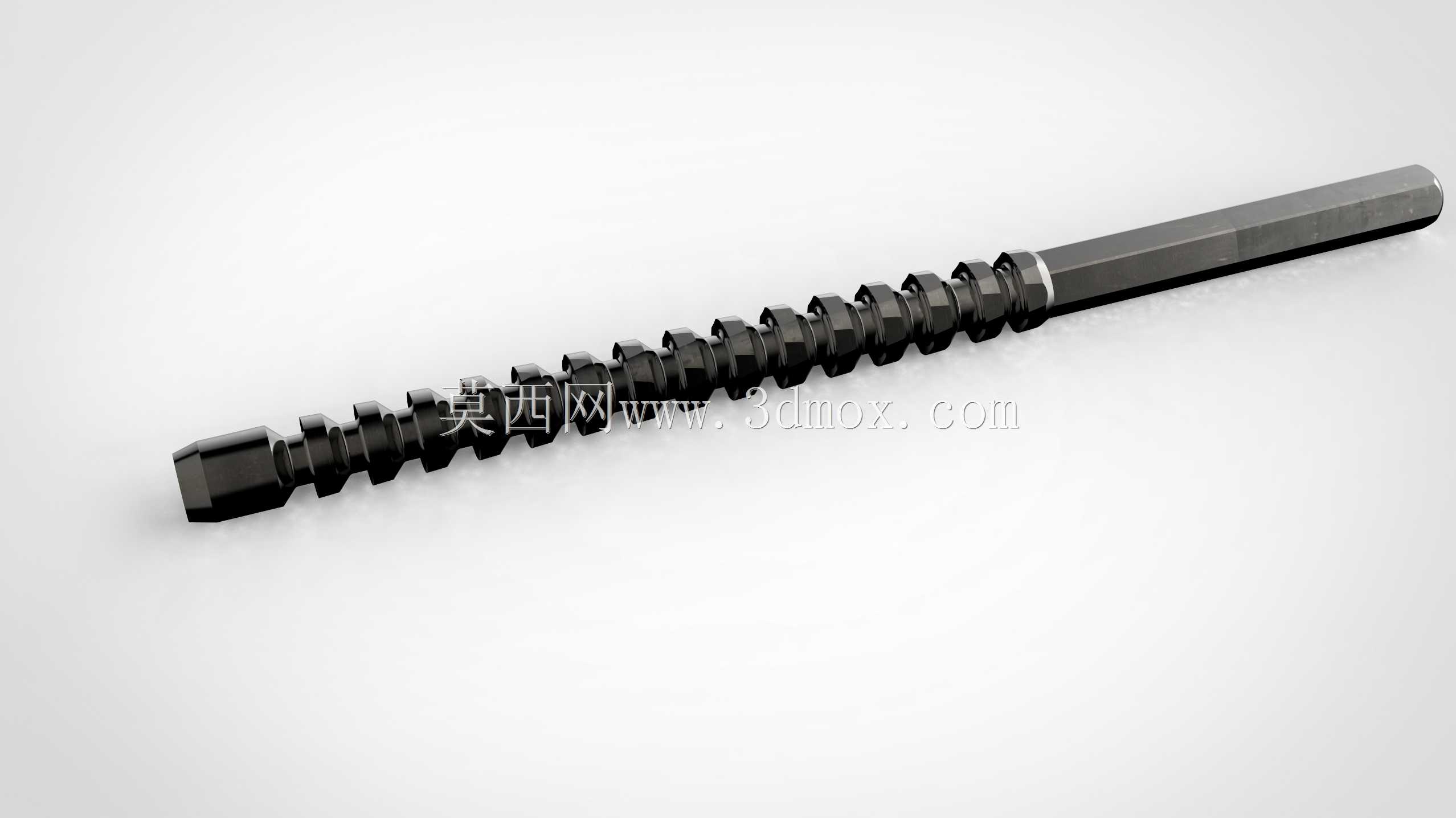

　　在批量金属零部件的内六角成型加工场景中，拉削工艺凭借一次走刀即可完成成型加工、加工精度稳定、表面粗糙度一致性好的优势，广泛应用于紧固件、传动连接件、液压阀件等零件的内六角孔批量生产环节，这款六角拉刀正是适配该类加工场景的专用切削刀具。从实际加工的适配性来看，该刀具的工作段采用等距排布的阶梯式切削齿结构，每一圈切削齿的外径沿走刀方向呈微米级递增，相邻刀齿的升程量根据被加工材料的硬度、塑性特性做差异化设计，加工低碳钢类塑性材料时单齿升程控制在0.02-0.04mm区间，加工铸铁类脆性材料时单齿升程可适当提升至0.05-0.08mm，既保证每颗刀齿的切削负荷处于合理区间，避免刀齿崩损，也能控制切削厚度，减少加工表面的撕裂、振纹缺陷。

　　刀具的柄部采用标准四方结构，可直接适配拉床的通用夹头装夹接口，装夹时依靠四方侧面传递拉削扭矩，装夹定位的重复精度可控制在0.02mm以内，避免拉削过程中刀具出现周向转动，导致加工出的内六角孔出现角度偏差、对边尺寸超差的问题。刀具前端设置有导向段，导向段的外径与被加工工件的预制底孔采用间隙配合，配合间隙控制在0.05-0.1mm之间，拉削开始前导向段先伸入预制底孔，可自动校正刀具与工件孔的同轴度，避免拉刀切入时出现偏斜，防止加工出的内六角孔与工件端面不垂直。从刀具的排屑设计来看，每一圈切削齿之间都设置有足够深度的容屑槽，容屑槽的卷屑圆角经过优化，可使切削过程中产生的切屑顺利卷曲并容纳在槽内，避免切屑堵塞在刀齿与工件之间，

　　刮伤已加工表面或者造成刀齿崩刃；容屑槽的深度根据单齿切削量和工件材料的切屑收缩率设计，保证拉削全程切屑不会溢出容屑槽，适配长度在50mm以内的内六角孔一次拉削成型，无需中途退刀排屑。刀具的校准段设置在切削齿的末端，校准齿的外径尺寸与最终成型的内六角孔对边尺寸一致，齿升量为0，主要作用是对切削齿加工出的孔型进行修光校准，修正切削齿加工留下的微小刀痕，保证内六角孔的尺寸精度、形位公差达到设计要求，同时校准段也能在切削齿出现微量磨损时，起到尺寸补偿的作用，延长刀具的整体使用寿命。在实际安装使用时，需要保证拉床的拉削轴线与工件夹具的定位端面垂直，垂直度误差不超过0.03mm/100mm，工件的预制底孔需要经过钻削或者扩削预处理，

　　底孔表面不能有残留的氧化皮、焊渣等硬质杂质，避免拉削过程中杂质刮伤刀齿或者造成刀齿崩损；拉削过程中需要根据被加工材料的特性选用适配的切削液，加工钢材时选用极压乳化液或者硫化切削油，加工铸铁时可选用煤油或者干式切削，切削液需要直接浇注到切削区域，充分冷却刀齿并冲走细碎切屑，降低刀齿的切削温度，减少刀具磨损。从建模设计的角度来看，这款拉刀的三维模型完整还原了各段的结构细节，包括切削齿的齿形角度、容屑槽的轮廓、柄部的四方尺寸、导向段的倒角结构，可直接用于拉削工艺的虚拟仿真、刀具与工件的干涉检查、拉床加工路径的模拟验证，帮助工艺设计人员提前预判拉削过程中可能出现的偏斜、排屑不畅、装夹干涉等问题，减少现场试切的调整时间，降低工艺验证成本。对于需要定制非标内六角拉刀的场景，该模型也可作为基础设计模板，通过调整切削齿的升程、齿数、容屑槽尺寸、柄部结构，快速适配不同规格、不同加工深度、不同工件材料的拉削需求，缩短非标刀具的设计周期。
