机床用锥柄式定位顶杆芯轴结构

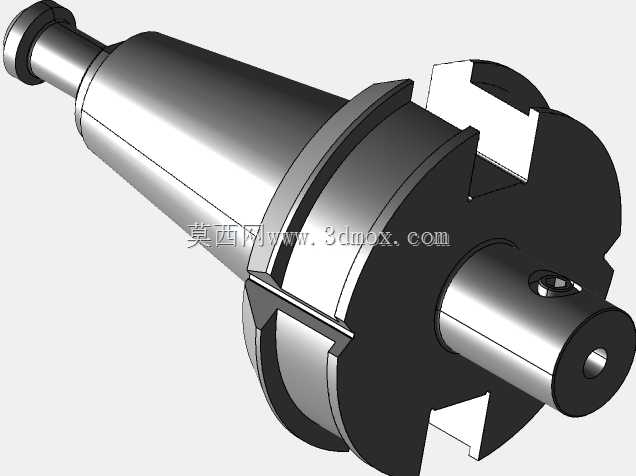

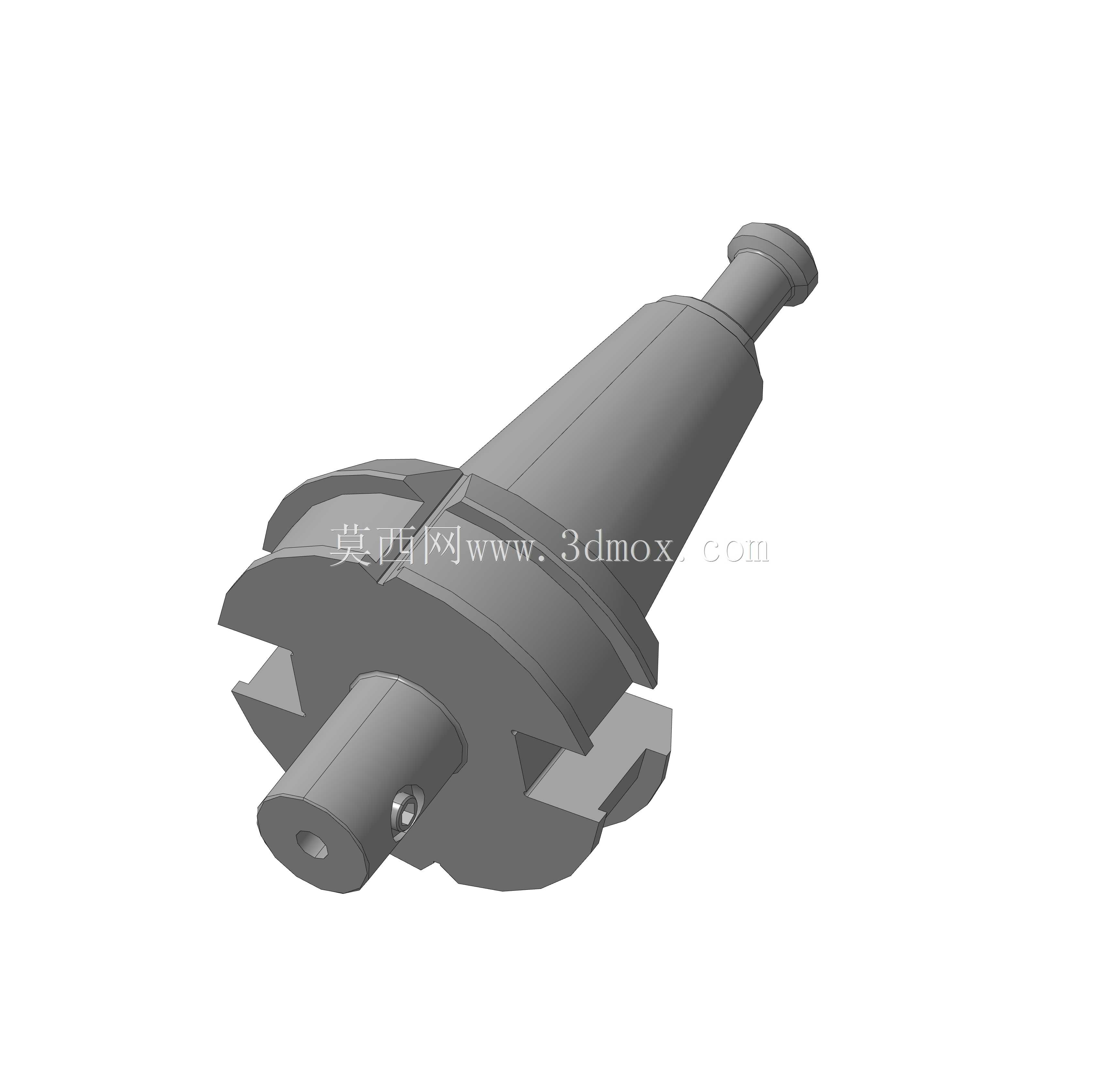

　　在金属切削加工的工装夹具体系里，这类带标准锥柄的顶杆芯轴，是卧式车床、外圆磨床、齿轮加工机床完成轴套类零件装夹定位的核心配套部件，日常作业中主要承担工件的径向定心、轴向顶紧功能，避免细长轴类工件加工时因悬臂过长产生让刀、振纹问题，也能在批量加工同规格轴套零件时，省去反复找正同轴度的辅助工时。从结构设计逻辑来看，该部件采用机床通用的7:24锥柄作为安装连接端，锥柄表面做了高精度磨削处理，能与机床主轴锥孔实现无间隙贴合，保证安装后的径向跳动控制在微米级，锥柄端部的拉钉螺纹孔可配合主轴拉爪实现自动拉紧，适配带自动换刀功能的加工中心或数控磨床的快换需求。中间的法兰盘结构是安装定位的轴向基准面，法兰上开设的对称缺口是为了配合夹具端的传动键，

　　传递主轴旋转扭矩，避免芯轴与主轴之间出现相对转动，法兰端面的平面度要求控制在0.005mm以内，保证与工件端面贴合时不会出现倾斜。工作端的圆柱轴径与待加工工件的内孔采用小间隙配合，端部的中心孔可配合尾座顶尖实现双顶尖装夹，轴端的横向锁紧孔可穿入锁紧螺钉，将工件轴向压紧在芯轴法兰端面上，防止加工过程中工件轴向窜动。实际选型应用时，需要先确认所用机床主轴的锥度规格，匹配对应锥柄型号，同时要核算芯轴工作端的直径与待加工工件内孔的配合公差，通常批量精加工场景下选用H6/g5的间隙配合，兼顾装拆便捷性与定心精度；安装边界方面，锥柄装入主轴锥孔后，法兰端面与主轴端面的贴合间隙不能超过0.01mm，工作端伸出长度要结合工件长度、

　　尾座顶尖的伸缩行程综合确定，避免伸出过长导致芯轴刚性不足，加工时出现振颤。这类芯轴在日常使用中，锥柄表面和工作圆柱面要避免磕碰划伤，每次装夹前需要擦拭干净配合面的铁屑与切削液残留，长期存放时要做防锈处理，尤其是锥面和中心孔部位，一旦出现磕碰损伤，会直接影响装夹后的同轴度，需要重新修磨才能继续使用。不同于普通的死顶尖，该结构的芯轴可以带动工件随主轴同步旋转，适合高速回转加工场景，相比卡盘直接装夹，芯轴定位的方式能更好保证工件内孔与外圆的同轴度、端面与轴线的垂直度，在齿轮坯、轴承套、精密轴类零件的批量加工中应用十分广泛。设计这类芯轴时，还要考虑整体的动平衡性能，尤其是用于高速磨床或高速车削场景的型号，法兰上的缺口结构要做对称配重处理，

　　避免高速旋转时产生离心振动，影响加工表面质量；芯轴的材质通常选用优质合金结构钢，经过淬火处理后表面硬度达到HRC58-62，保证长期使用的耐磨性，工作表面的粗糙度要达到Ra0.8以下，减少与工件内孔的摩擦磨损，也能提升配合精度的稳定性。
