可调节式零件控制指示安装支架结构

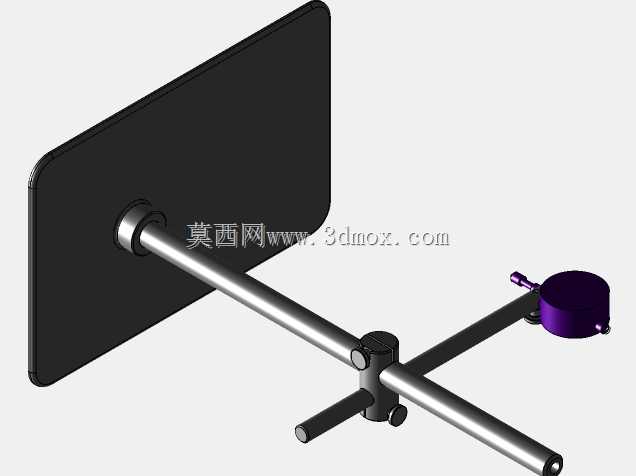

　　这套可调节指示安装结构，主要面向工业生产现场的工位状态指示、零件检测点位提示场景设计，常见于机加工工位旁的工序提示、装配线的作业指引、检测工位的参数标识区域，替代传统固定式指示牌安装方式，解决现场工位调整后指示装置移位、角度无法适配操作人员视线的痛点。结构整体采用杆式夹持调节方案，核心承载部分为一根光滑圆截面主支撑杆，主杆一端通过轴套结构连接指示面板的背部安装位，轴套与主杆端部采用间隙配合，可实现指示面板绕主杆轴线的360度旋转调整，同时轴套与面板背部的连接座预留了俯仰角度调节余量，操作人员可根据站立或坐姿的视线高度，将面板调整到无反光、无遮挡的最佳观察角度，避免因视角偏差导致的指示信息误读。

　　主杆上配置的十字交叉夹持座是整个结构的调节核心，夹持座采用对开式锁紧结构，通过侧面的锁紧螺钉实现两个垂直方向的杆体固定，其中一个通孔穿入主支撑杆，可沿主杆轴向任意滑动调整指示面板的伸出长度，另一个垂直方向的通孔连接短固定支杆，短支杆末端可根据现场安装条件选择不同的固定方式，既可以通过夹持结构固定在设备的型材框架上，也可以搭配底座固定在工作台台面，适配不同工位的安装边界。主杆远离面板的一端配置了配重调节组件，紫色的配重块通过夹持结构固定在主杆末端，当主杆伸出长度较长、面板端负载偏大时，可通过调整配重块的位置平衡整个杆体的受力，避免长期使用后杆体出现弯曲变形，同时配重块上预留了附加功能安装位，可根据现场需求加装小型警示灯、

　　感应开关等附属元件，拓展结构的使用场景。指示面板采用平板式结构，背部的安装轴套位置做了局部加厚处理，避免频繁调整角度时连接部位出现应力断裂，面板表面为哑光处理，减少车间照明光线反射造成的信息辨识困难，面板边缘做了圆角过渡，避免操作人员走动时磕碰造成划伤。整套结构的安装边界可根据现场需求灵活调整，主杆的有效调节行程覆盖常规工位0.3米到0.8米的指示距离需求，十字夹持座的锁紧螺钉采用标准内六角结构，使用常规内六角扳手即可完成所有位置的松紧调整，无需专用工具，方便现场运维人员快速调整位置。在实际产线应用中，这类指示支架可搭配不同内容的指示面板，用于显示当前工位的加工零件型号、检测合格标准、作业安全提示等信息，相比传统的粘贴式标识、

　　固定式立牌，可调节的结构能适应产线换型、工位布局调整后的指示需求，无需重新打孔安装固定件，减少现场改造的工作量。结构设计过程中，所有活动连接部位都预留了足够的配合间隙，即使车间内存在少量粉尘、切削液飞溅的情况，也不会出现调节卡滞的问题，夹持座的锁紧接触面做了滚花处理，提升锁紧后的摩擦力，避免设备运行产生的振动导致支架位置偏移、指示角度变化。整套结构的零部件均采用常规机械加工工艺即可生产，主杆可采用标准光轴直接裁切加工，夹持座可采用工程塑料注塑或铝合金压铸成型，生产成本较低，同时零部件的互换性强，后期维护时可快速替换损坏的零件，无需整体更换支架。
