圆刀钻孔加工用深孔钻削刀具结构

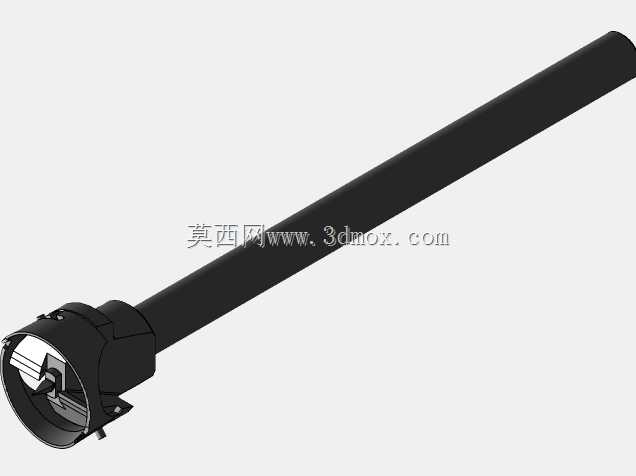

　　这款钻削刀具主要面向深孔加工场景设计，在普通车床、镗床以及专用深孔钻设备上都能适配使用，针对长径比超过10的深孔加工工况做了专门的结构优化，日常加工中常用来处理轴类零件的轴向深孔、模具水路孔、液压阀块的长通孔等加工需求，相比普通麻花钻，它的排屑通道设计更顺畅，能避免长切屑在孔内堆积刮伤已加工内壁。刀具整体采用细长杆身搭配前端切削头的分体式结构，杆身部分做了等直径设计，外圆磨削精度控制在h6公差范围内，安装时可以直接穿过设备的导套支撑结构，加工过程中杆身的径向跳动量能控制在0.02mm以内，避免长杆加工时出现让刀、孔壁偏斜的问题。前端切削头采用可拆式结构，刀头部分开有专门的排屑槽，切削刃采用不对称分布设计，

　　其中主切削刃承担主要的钻削进给负荷，副切削刃负责修光孔壁，同时在刀头侧面预留了切削液注入口，加工时高压切削液可以从杆身内部通道直达切削区域，一方面给切削刃降温，另一方面把切屑从排屑槽反向冲出，不需要频繁退刀排屑，能大幅提升深孔加工的连续作业效率。从安装边界来看，刀具尾部采用标准的莫氏锥柄连接结构，能适配绝大多数常规机加工设备的主轴锥孔，不需要额外制作过渡连接套，杆身长度可以根据实际加工孔深做系列化调整，同一款刀头可以搭配不同长度的杆身使用，降低了刀具的备货成本。在实际加工应用中，这款刀具针对的是圆刀类工件的钻孔工序，这类工件本身壁薄、装夹易变形，加工时刀具的轴向进给抗力做了优化，切削刃的刃倾角经过调整，

　　钻削切入时不会对薄壁工件造成过大的轴向顶推力，避免工件装夹变形导致的孔位偏移。刀头的导向部分设计有硬质合金导向条，在切入工件2mm深度后导向条就会和已加工孔壁贴合，起到自导向作用，不需要额外在工件表面打导向孔，就能保证孔的直线度，加工出来的孔壁粗糙度能稳定达到Ra1.6，省去了后续铰孔的工序。设计过程中特意平衡了杆身的刚性和排屑空间的占比，杆身内部的切削液通道直径占到杆身外径的三分之一，保证高压切削液有足够的流量通过，同时杆身的壁厚满足高速旋转时的强度要求，在常规切削参数下不会出现杆身振颤的问题。切削头的排屑槽采用大螺旋角设计，切屑在流出过程中会被自然卷成小卷状，不会形成长带状切屑缠绕在刀杆上，减少了加工过程中的人工清理频次。

　　针对不同的加工材质，这款刀具的刀头可以更换不同材质的刀片，加工普通碳钢时用硬质合金涂层刀片即可，加工不锈钢、高温合金等难加工材料时可以更换对应的专用刀片，刀头的装夹定位采用端面键传递扭矩，更换刀片时不需要重新对刀，拆装后刀尖的径向跳动误差不超过0.01mm，能保证加工尺寸的一致性。在设备适配性上，除了常规的金属切削机床，这款刀具也能加装在数控加工中心的主轴上，配合设备的内冷通道使用，不需要对设备做额外改造，就能完成深孔钻削工序，适合多品种小批量的机加工车间使用，不需要单独采购专用深孔钻设备，就能完成常规的深孔加工任务。刀具的整体结构没有复杂的异形曲面，三维建模过程中可以通过回转、拉伸切除、螺旋扫描等常规特征完成，各部分的尺寸公差、形位公差都可以直接在模型中标注，后续出工程图时不需要额外做结构简化，能直接用于指导生产加工。
