管道表面加工用可转位埋头孔刀具结构

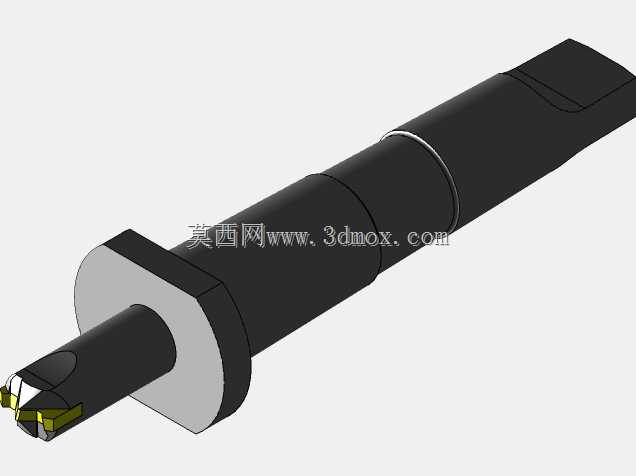

　　在油气输送、市政给排水、化工管路铺设的现场加工与预制车间作业场景中，管道表面的沉孔加工一直是管路装配环节的核心工序之一——无论是法兰对接的螺栓沉座加工、支管焊接前的定位沉台制备，还是管道外壁附件安装的贴合面沉孔处理，都需要刀具在曲面基材上完成稳定的定深切削，避免因孔口毛刺、沉深不均、曲面贴合间隙过大导致的装配泄漏、螺栓受力断裂等工程问题。这款埋头加工刀具的结构设计，完全围绕管道曲面加工的特殊工况展开，区别于普通平面沉孔刀的直柄刚性设计，其刀体采用分段式阶梯轴结构，靠近切削端设置的轴肩结构可直接适配加工设备的端面定位套，无需额外调整刀具伸出长度即可保证沉孔深度的一致性，在批量管道预制加工中能大幅减少对刀辅助时间。

　　切削端采用可转位刀片设计，刀片通过沉头螺钉压紧在刀体前端的定位槽内，刀片切削刃带有适配曲面加工的主偏角设计，切入管道曲面时不会因径向受力不均产生崩刃，同时刀片刀尖圆弧经过钝化处理，加工出的沉孔孔口无翻边毛刺，能直接满足法兰密封面的装配粗糙度要求，无需后续人工修磨。刀体中段设置的环形退刀槽结构，一方面可在刀具切入到设定深度时容纳排出的切屑，避免切屑挤压在刀体与孔壁之间刮伤已加工表面，另一方面也能减少刀体与加工孔壁的接触面积，降低切削过程中的摩擦发热，延长刀体的整体使用寿命。刀体尾部采用扁尾结构设计，可直接适配莫氏锥柄钻套、磁力钻主轴以及现场管道加工机的装夹接口，无需额外配置转换套即可完成装夹，装夹后刀具的径向跳动量可控制在0.

　　02mm以内，能有效保证沉孔与管道表面的垂直度，避免螺栓装配时出现别劲现象。从安装边界来看，这款刀具的切削直径覆盖常规管道法兰螺栓沉孔的常用尺寸范围，刀体总长度适配现场管道加工机的主轴行程，在加工DN50到DN300管径的碳钢、不锈钢管道时，无需更换刀体即可通过更换不同规格的刀片完成对应尺寸沉孔的加工，刀体的轴肩定位面经过淬火处理，硬度达到HRC45以上，多次装夹后不会出现定位面磨损塌陷的问题，能长期保证沉孔深度的加工精度。在实际切削作业中，刀具的排屑槽采用直槽浅槽设计，加工管道曲面时产生的带状切屑可顺着槽体顺利排出，不会缠绕在刀体上造成加工中断，针对不锈钢管道加工时的冷作硬化问题，刀片槽的定位角度经过优化，

　　切削时的实际工作前角比普通沉孔刀大2度，能有效降低切削阻力，减少刀片的磨损速率。不同于普通台式钻床用的沉孔刀，这款刀具的刀体整体采用合金钢调质处理，刚性足以应对现场管道加工时的振动工况，即使在高空作业的管道安装现场，使用便携式磁力钻搭配该刀具加工沉孔，也不会因设备振动出现扎刀、孔形失圆的问题。在管路预制车间的批量加工场景中，该刀具可直接安装在数控管道相贯线切割机的辅助加工主轴上，配合设备的曲面定位功能，自动完成管道圆周方向多个沉孔的连续加工，加工效率比传统手动倒角、锪孔的作业方式提升四倍以上，同时加工出的沉孔深度公差可稳定控制在0.1mm以内，完全满足高压管路法兰连接的装配精度要求。
