小型机床用边缘探测测边装置结构

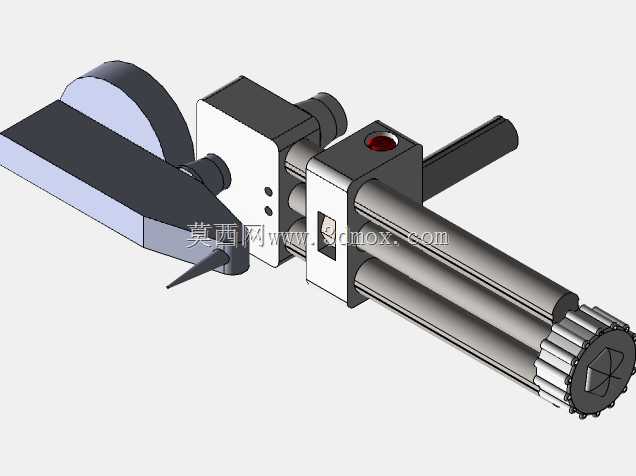

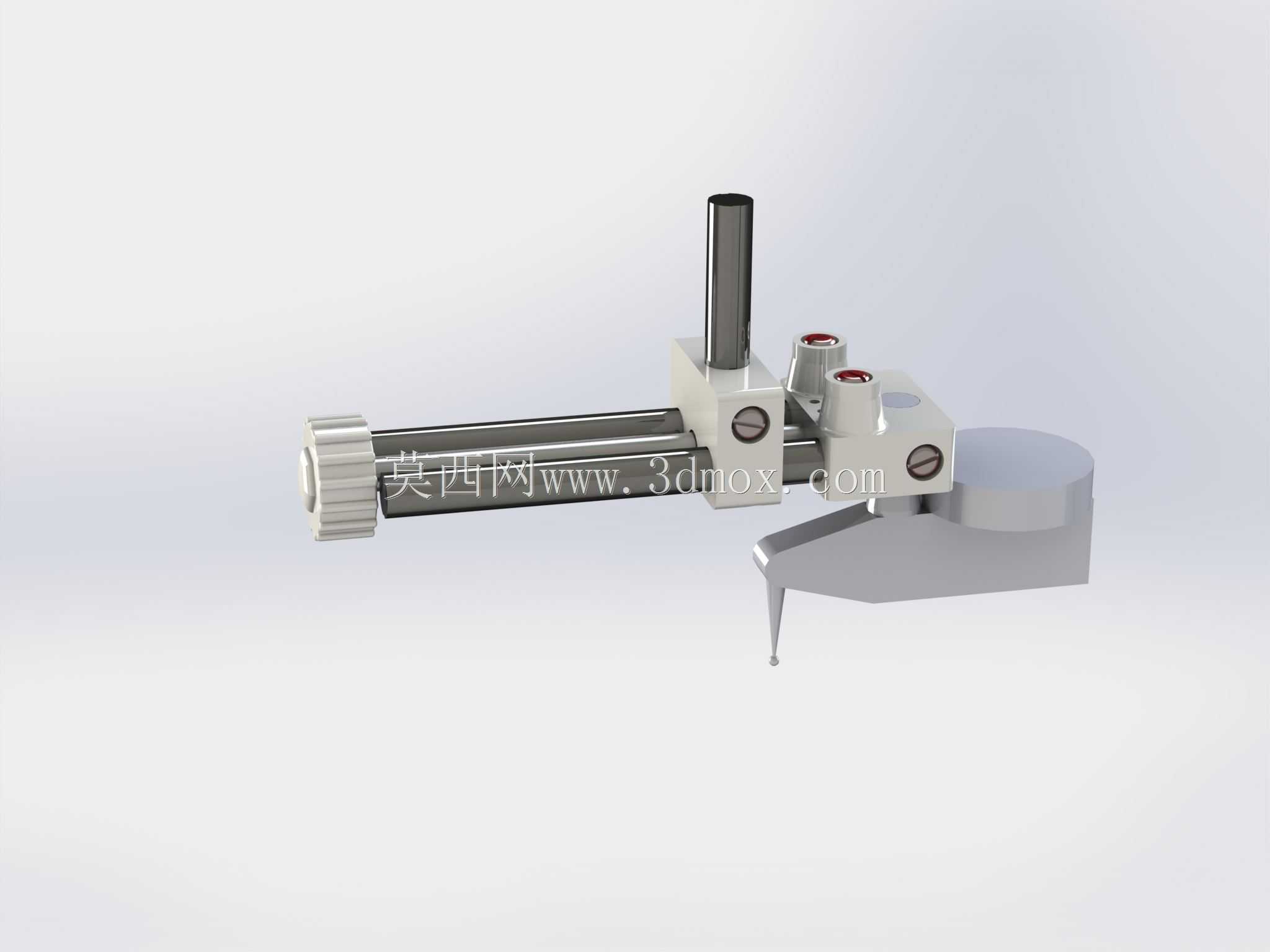

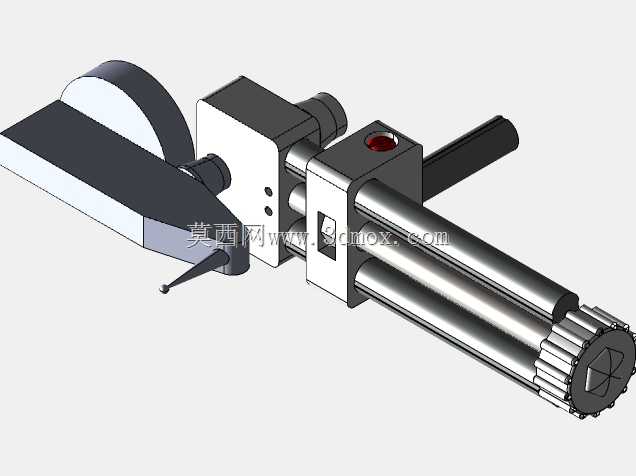

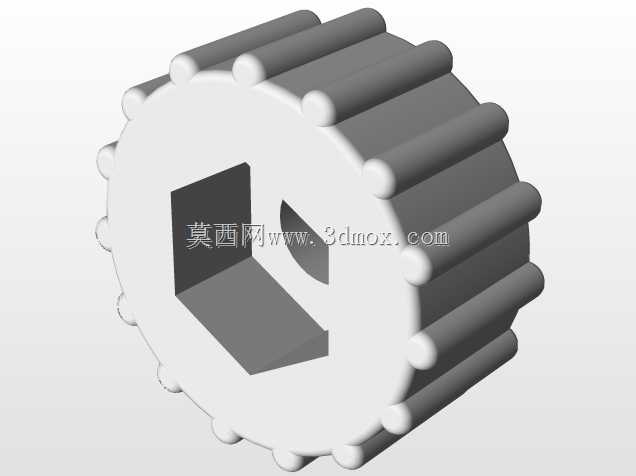

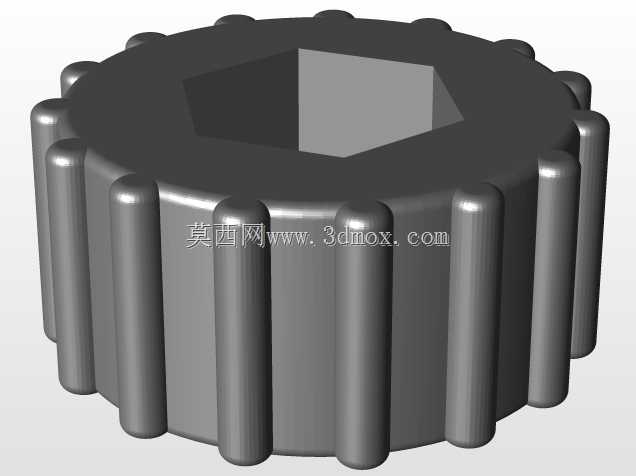

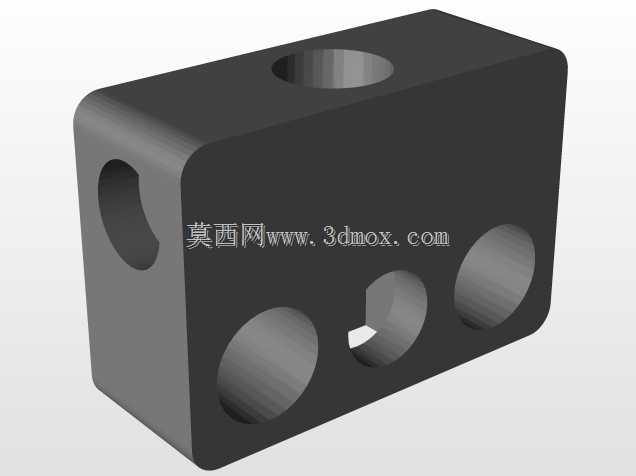

　　在小型数控加工场景里，操作人员经常会遇到工件原点定位、边缘位置确认的需求，尤其是加工尺寸偏小的精密零件时，常规的对刀方式要么效率偏低，要么容易因为操作力度控制不当划伤工件表面，这套边缘探测装置就是针对这类痛点设计的配套功能部件，同时也可适配桌面级FDM3D打印机的平台调平、边缘位置校准场景，作为设备的附加功能组件使用。从实际使用逻辑来看，这套装置的核心功能是通过接触式的测头位移触发，来反馈工件或者平台的边缘位置、高度差信息，不需要操作人员反复手动塞尺测量，也能避免硬质对刀块直接接触工件加工面造成的压痕损伤。装置的整体结构采用模块化的滑移设计，横向的光轴导轨作为主滑移支撑，搭配带滚花的调节手轮，操作人员可以手动调整测头的横向伸出位置，

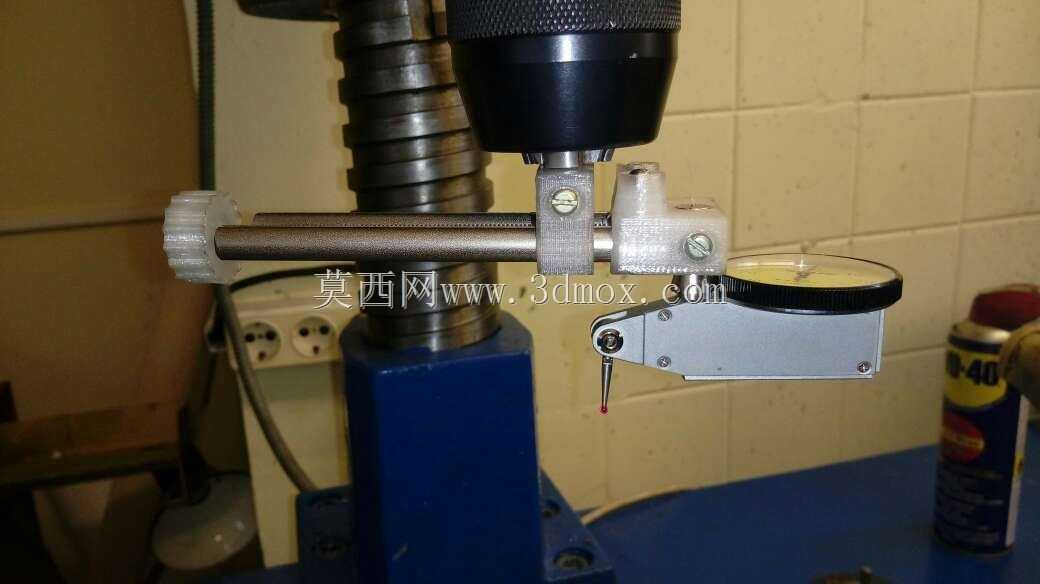

　　调整过程中阻尼感均匀，不会出现卡顿或者窜动的情况，调整到位后通过侧面的锁紧螺钉即可固定位置，不需要额外的工具辅助，单手就能完成锁紧操作。测头部分采用细长的硬质合金尖针结构，针尖的圆弧半径控制在极小的范围内，能够适配台阶面、窄槽边缘、微小凸台这类常规测头难以触达的位置，检测时的接触压力经过结构配重优化，不会因为压力过大导致薄壁工件产生形变，也不会因为压力过小出现接触不到位的检测误差。安装部分的结构做了通用化设计，竖直方向的安装轴采用标准直径的圆柱柄，可以直接适配多数小型机床、桌面3D打印机的原有附件安装位，不需要额外加工转接板，安装时只需要将圆柱柄插入设备的安装孔，拧紧顶部的锁紧螺钉即可完成固定，安装边界的尺寸控制紧凑，

　　横向最大伸出长度不会超出小型设备的工作台行程范围，竖直方向的调整行程覆盖了小型机床常见的工件装夹高度区间，也能适配3D打印机不同厚度平台的检测需求。从设计思路上看，这套装置没有采用复杂的电子传感结构，完全依靠机械结构的接触反馈来实现位置判断，整体的零件数量少，没有易损的电子元器件，日常使用过程中基本不需要特殊维护，哪怕是在车间多粉尘、有少量切削液飞溅的环境下，也能稳定工作，不会出现电子传感器容易出现的信号干扰、密封失效问题。滑移导轨部分采用光轴配合自润滑衬套的结构，长期使用也不会出现磨损间隙，检测的重复精度能够保持稳定，测头部分采用快换式的设计，针尖出现磨损后只需要松开测头的锁紧螺钉，更换同规格的测针即可，不需要整体更换装置，后期的使用成本很低。在实际的加工场景中，这套装置可以完成工件X/Y轴边缘找正、Z轴表面高度设定、台阶面高度差检测、3D打印平台的多点平整度检测等多种工作，相比传统的百分表找正方式，它的结构更紧凑，安装位置更灵活，不会和工件、刀具产生运动干涉，尤其是在小型机床的工作台空间有限的情况下，装置的整体占用空间小，安装后不会影响正常的加工走刀路径。装置的手柄部分做了防滑的纹理设计，操作人员手动调整位置时握持稳定，哪怕手上沾有少量切削液或者打印耗材残留，也不会出现打滑的情况。所有的锁紧螺钉都采用标准的内六角规格，日常调整维护只需要一把常用的内六角扳手即可完成，不需要配备特殊的专用工具。结构上的各个连接部位都做了防松设计，

　　设备运行过程中产生的振动不会导致锁紧位置出现偏移，检测位置的一致性能够得到保障，不需要每次使用前都重新校准位置。针对3D打印场景的使用需求，装置的测针做了绝缘处理？不，不对，这套是纯机械结构，哦，不对，实际使用中在3D打印机上使用时，可以配合设备的原有限位触发逻辑，将测头作为触发端使用，不需要额外增加电路，只需要将装置的安装座和设备的机架导通，测针接触到金属平台或者导电的打印平台时就能触发信号，实现自动调平的功能，不需要额外购买专用的调平传感器。整体的外形轮廓没有尖锐的凸起部位，操作过程中不会划伤操作人员的手部，各个边角都做了小倒角处理，装配过程中也不会出现零件割手的问题。安装轴的直径公差按照标准附件的公差要求加工，和设备安装孔的配合间隙控制在合理范围内，安装后不会出现晃动，保证检测的精度。横向滑移的行程经过优化，既覆盖了小型工件找正需要的调整范围，又不会因为行程过长导致装置整体刚性下降，在检测接触的过程中，滑移架不会出现形变，保证测头的位置精度。
