机械式游标卡尺精密测量工具结构

　　在机械加工车间的日常工序流转里，游标卡尺是一线操作工人、质检人员随身配备的基础测量器具，从毛坯件的初检划线，到精加工工序的过程尺寸核验，再到成品入库前的终检环节，都能看到这类量具的使用身影，它不需要外接电源，对使用环境的温湿度、振动条件要求远低于数显类测量设备，在没有供电的野外维修现场、重型机械装配工地，也能稳定完成尺寸测量工作。这款机械式游标卡尺的结构设计完全遵循阿贝测量原则，主尺与游标尺的滑动配合面经过精密研磨，配合间隙控制在0.02毫米以内，避免滑动过程中出现晃动带来的测量误差，主尺尺身采用高碳钢材质经淬火处理，表面硬度达到HRC58-62，刻度线采用激光蚀刻工艺，线条宽度均匀控制在0.08毫米以内，

　　长期摩擦使用也不会出现刻度磨损模糊的问题。尺身的测量爪分为内测量爪与外测量爪两部分，外测量爪用于测量工件的外径、长度、外轮廓宽度等尺寸，内测量爪用于测量工件的内孔直径、槽宽等内部尺寸，尺身尾部附带的深度测量杆，可直接完成盲孔深度、台阶高度差的测量，不需要额外更换测量头，单把量具即可覆盖常规机械加工中绝大多数的线性尺寸测量需求。从设计层面来看，这款卡尺的滑动阻尼经过反复调校，拇指推动游标尺时的阻力均匀，既不会因为阻尼过小导致测量时尺框滑动移位，也不会因为阻尼过大造成操作费力，游标尺上的紧固螺钉可在测量完成后锁定尺框位置，方便操作人员将量具从工件上取下后再读取数值，避免在工件上读数时视线歪斜带来的视差。外形尺寸方面，

　　这款0-150毫米量程的游标卡尺整体长度控制在230毫米左右，尺身宽度16毫米，厚度4毫米，整体重量不超过200克，可直接放入工作服的工具口袋中随身携带，测量爪的开合行程与量程完全匹配，不存在无效行程，深度测量杆的伸缩与尺框滑动完全同步，没有空行程误差。在实际装配场景中，这类卡尺不需要额外的安装固定结构，手持即可完成全部测量操作，测量时的施力大小通过操作人员的手感控制，测量面与工件被测表面完全贴合时即可读数，对于没有经过长期专业计量培训的一线操作人员，经过简单的读数指导即可快速上手使用，相比千分尺等更高精度但操作更复杂的量具，它的测量效率更高，适合大批量零件的快速尺寸筛查。在设备维修场景中，

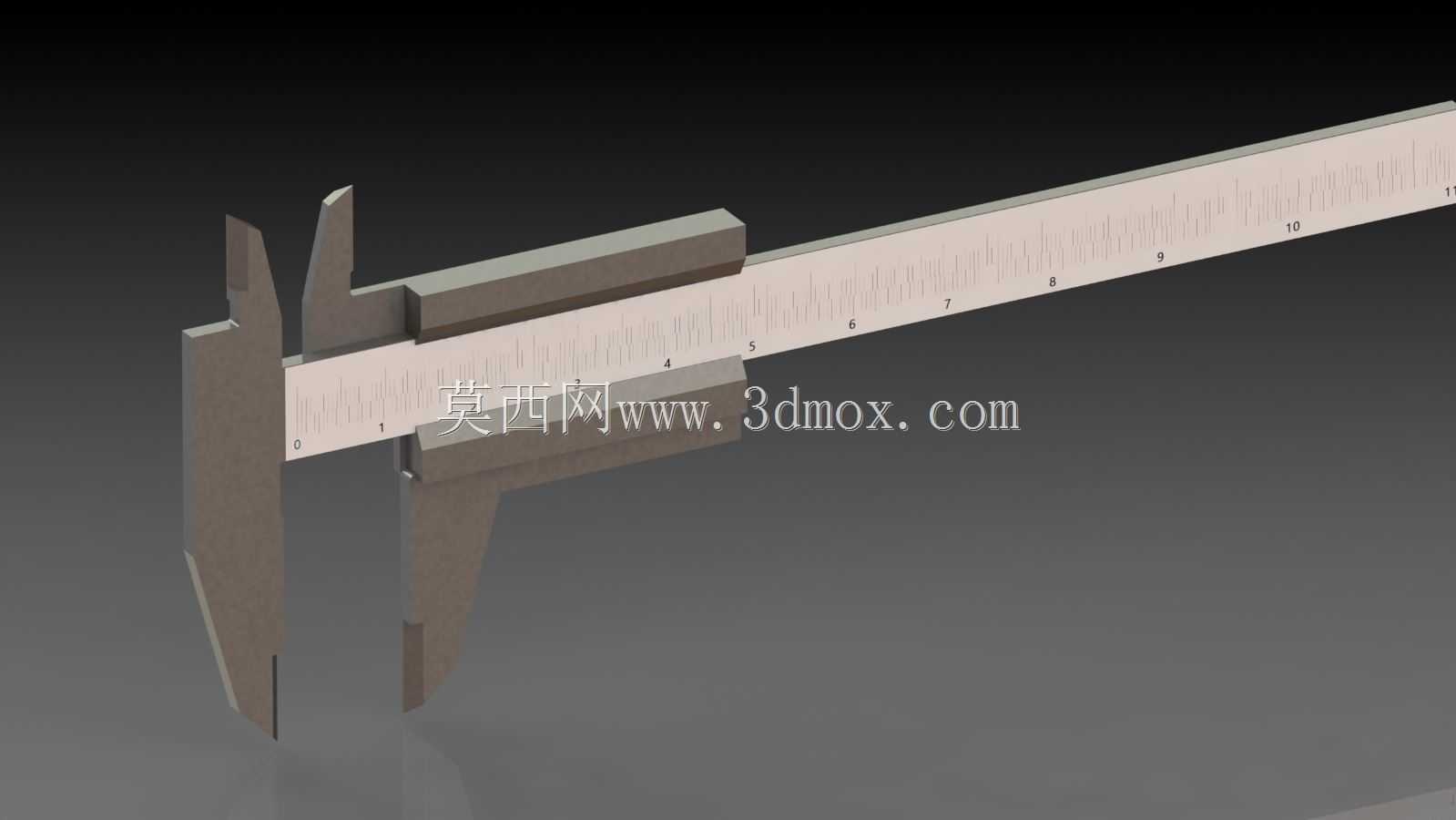

　　维修人员可使用它快速测量磨损零件的剩余尺寸，判断零件是否达到磨损极限，也可用于测量更换配件的关键尺寸，确认配件是否与原设备匹配，不需要将待维修设备运送到专业计量室即可完成现场检测，大幅缩短设备停机维修的时间。从建模逻辑来看，这款卡尺的三维模型完全还原了实物的装配关系，主尺与游标尺的配合面、测量爪的测量面、深度杆的端面都按照实物的形位公差要求做了配合约束，滑动副的运动范围与实物完全一致，可用于机械测量教学中的结构演示，帮助初学者理解游标卡尺的读数原理与结构组成，也可用于工装设计时的人机工程校核，确认操作人员在工位上使用卡尺测量时的操作空间是否充足，避免工装结构干涉测量操作。
