硬度试验用角尺检测工装结构设计

项目分类:量具 发布时间:2021-12-29 ID:475188
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计
  • 硬度试验用角尺检测工装结构设计

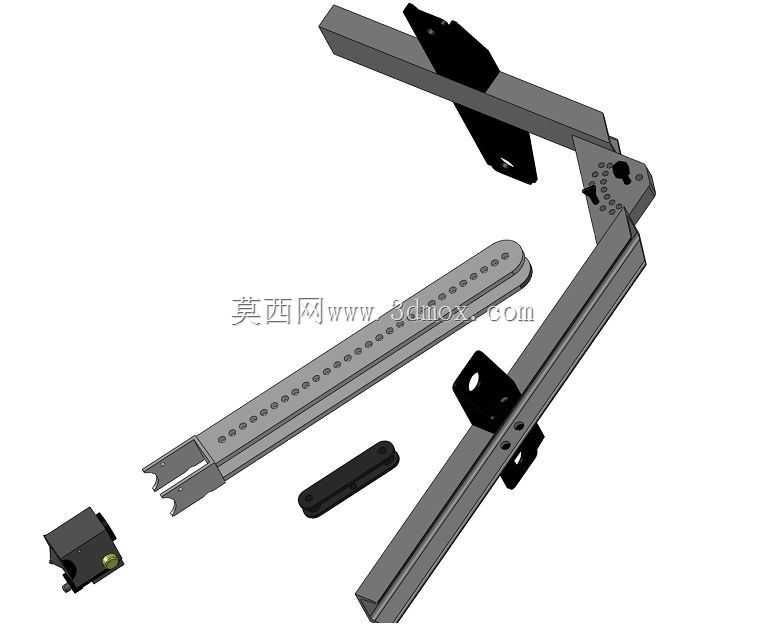

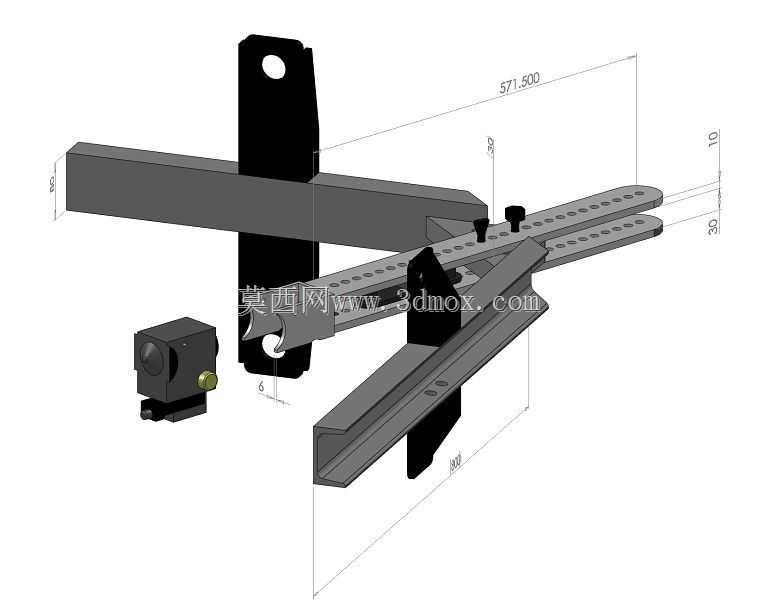

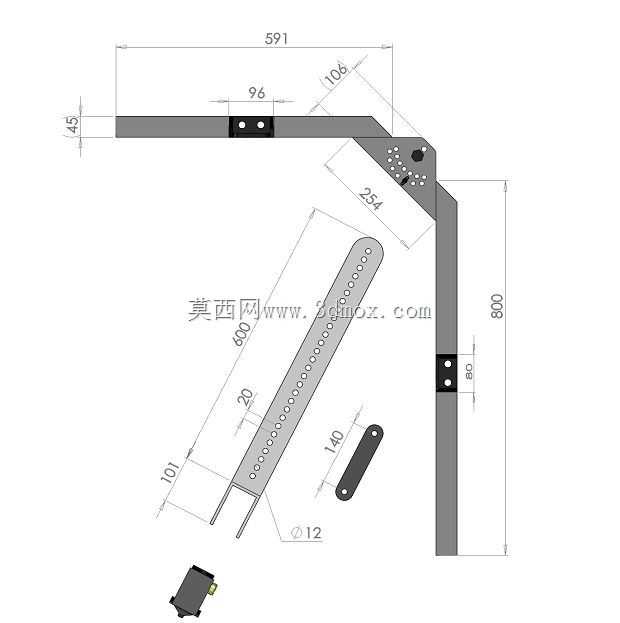

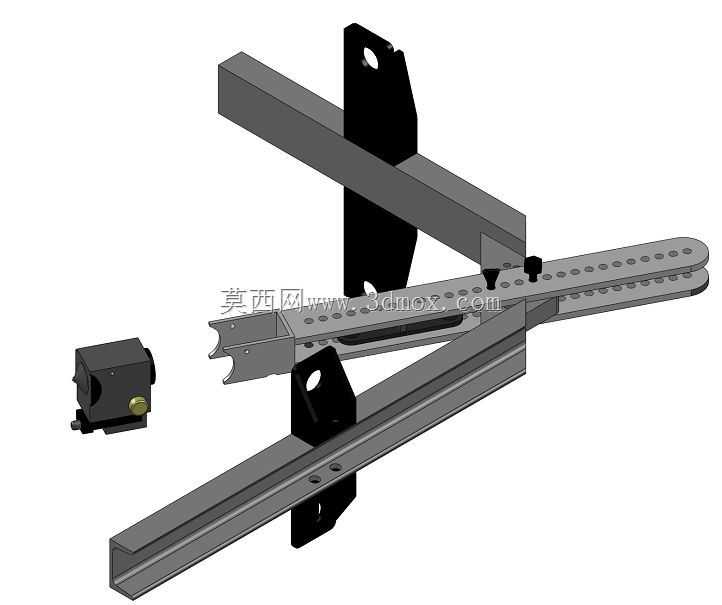

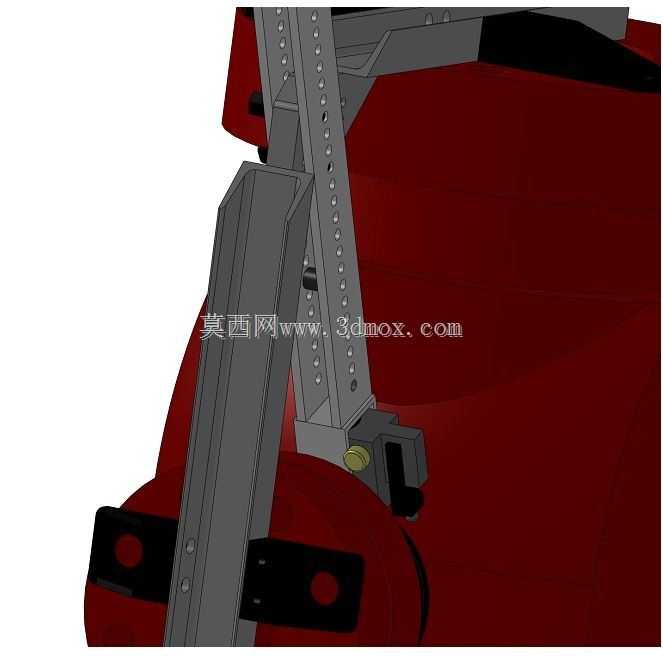

  在金属材料力学性能检测环节,布氏、洛氏等硬度试验的测点定位精度直接影响最终检测数据的有效性,尤其是针对大口径法兰、阀体这类带弧形轮廓、异形安装面的工件,常规手持定位方式极易出现压头偏移、测点与基准面垂直度不足的问题,直接导致检测数据离散度超标,无法作为材质判定的有效依据。这款硬度试验用角尺,正是针对这类现场检测痛点开发的定位辅具,整体采用分体式组合结构,主体支撑臂选用高刚性合金钢材质加工,长条形臂身开设等距排布的定位孔组,可根据不同规格工件的检测点位要求,快速调整夹持位置与伸出长度,适配从DN50到DN300口径的法兰类工件、异形铸钢件的检测定位需求。角尺的直角基准面经过精磨处理,平面度控制在0.02mm以内,

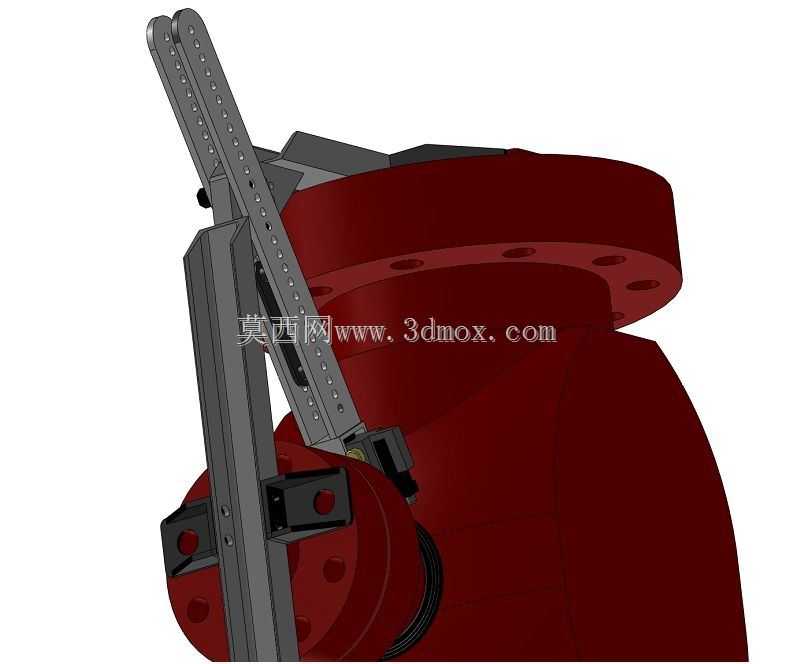

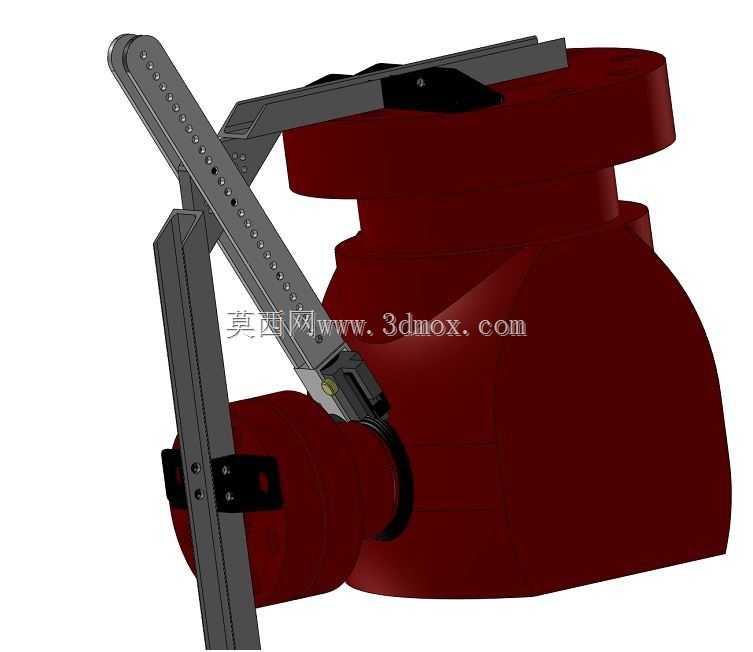

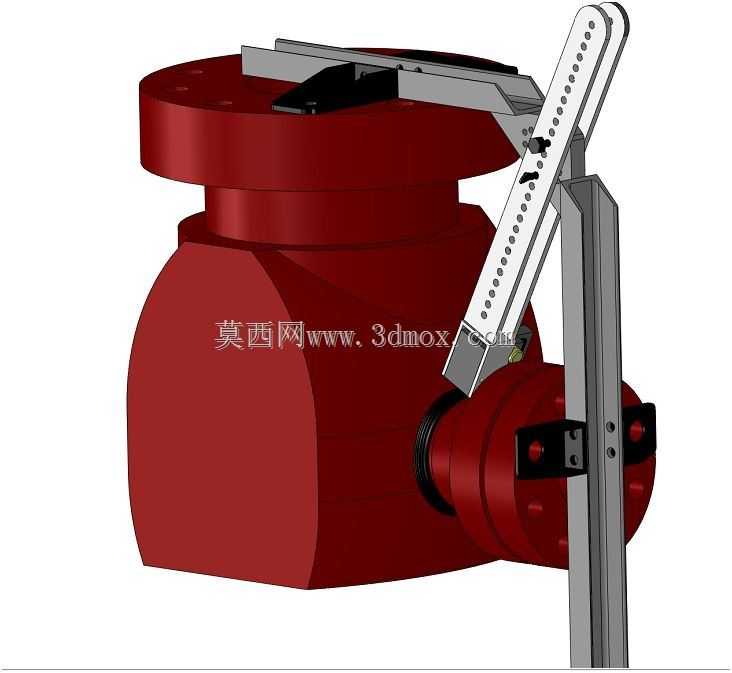

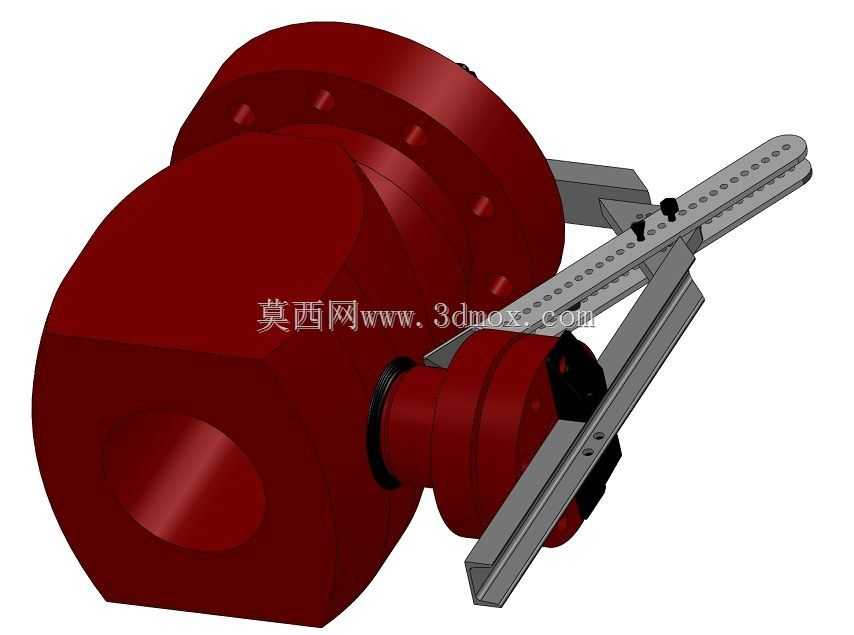

  垂直度公差满足GB/T 230.1硬度检测方法中对定位基准的精度要求,使用时可直接将直角基准面贴合在工件的法兰端面或侧基准面上,通过侧边的快速夹钳结构锁紧固定,无需人工反复扶持对位,能有效降低检测人员的操作强度,同时避免手持晃动带来的测点偏移问题。设计过程中充分考虑了现场检测的安装边界,支撑臂的可调节行程覆盖0-300mm的高度范围,夹钳的开合行程适配10-80mm的工件壁厚,整体结构无突出尖锐棱角,在车间现场流转使用时不易磕碰损伤,也不会对工件表面造成额外压痕。臂身的定位孔采用标准化孔距设计,可搭配不同规格的定位销,快速切换不同的测点间距定位模式,满足批量检测时的快速对位需求,无需每次检测都重新划线找点。

  夹头位置预留了硬度计压头的通行空间,不会与常用的便携式硬度计检测头产生结构干涉,安装完成后可直接将硬度计抵在定位槽位完成检测,整个定位过程耗时不超过10秒,相比传统划线定位的方式效率提升60%以上。结构上还做了轻量化处理,整体重量控制在2.5kg以内,检测人员可单手完成携带与安装操作,适配车间内不同工位的流转检测需求,支撑臂表面做了发黑防锈处理,可适应车间内多油污、高湿度的使用环境,长期使用也不会出现基准面锈蚀导致精度下降的问题。
