带锁止结构垂直式SATA母座连接器

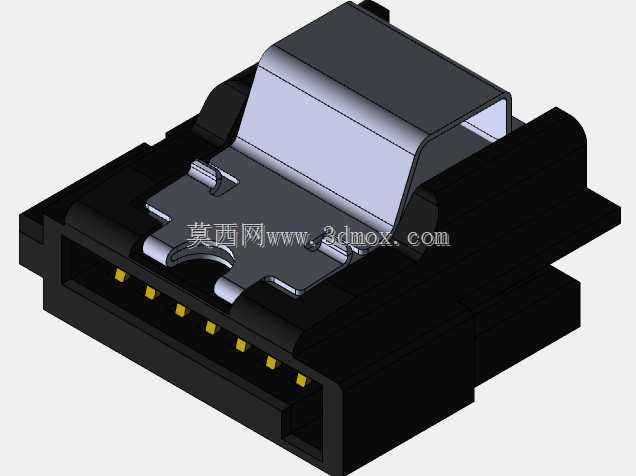

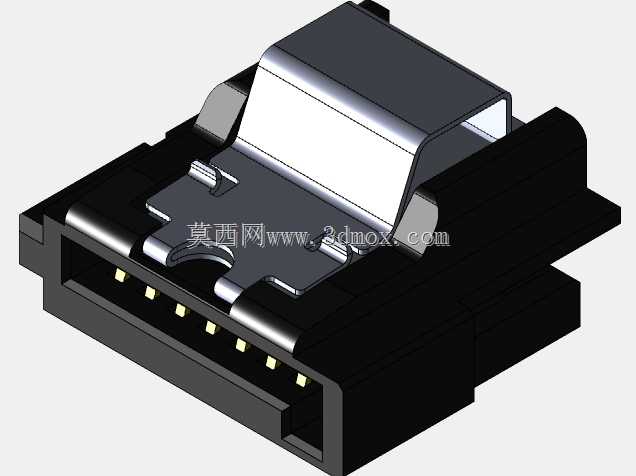

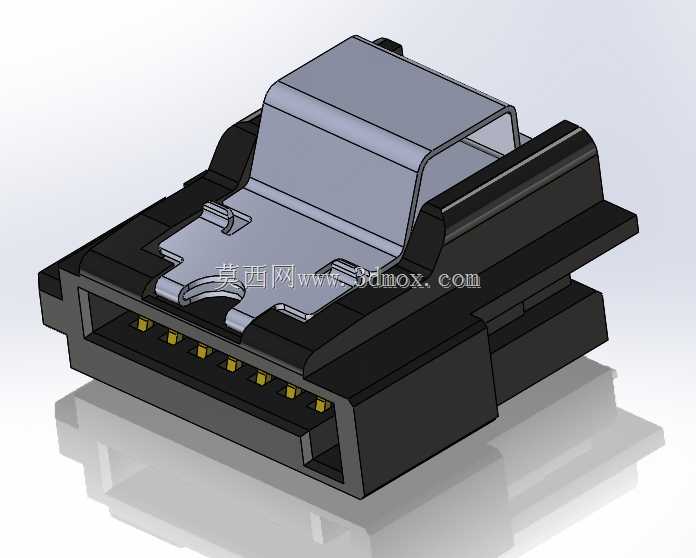

　　在消费电子、工业控制计算机、存储服务器等设备的内部布线场景中，板端信号连接的可靠性直接决定整机运行的稳定性，这款带锁止结构的7Pin垂直SATA母座，正是针对板载SATA接口易松脱、插接对位不准的痛点完成的结构设计。日常设备运维中，经常遇到机箱内部布线拉扯、设备运输振动导致SATA接口松脱，引发存储设备掉线、数据传输中断的问题，这款母座在接口两侧集成了弹性锁止卡扣，当公头插接到位后，卡扣会自动卡入公头对应的限位槽内，除非手动按压解锁卡扣，否则常规的线缆拉扯、设备振动都不会导致接口松脱，大幅提升了连接可靠性。

　　从安装边界来看，这款母座采用垂直板载安装设计，插针垂直于PCB板面焊接，焊接后接口的插接方向平行于PCB板面，相比卧式SATA接口，垂直安装的结构能大幅节省PCB板面的横向占用空间，尤其适合ITX紧凑型主板、嵌入式工控板这类板面空间紧张的应用场景，母座底部的定位柱与PCB上的定位孔精准匹配，过波峰焊时不会出现偏移，插针的焊盘尺寸按照常规板厚1.6mm的PCB设计，焊盘边缘预留了足够的阻焊间隙，避免焊接时出现连锡、虚焊问题。

　　结构设计过程中，首先明确了7Pin信号引脚的排布规范，严格遵循SATA协议的引脚定义，差分信号对的间距做了等长控制的结构预留，保证高速信号传输时的阻抗连续性，避免信号反射导致的传输速率下降。母座的绝缘基座采用耐高温工程塑料材质，适配回流焊、波峰焊的高温工况，焊接过程中不会出现基座变形、引脚移位的问题。外部的金属屏蔽罩一方面可以隔绝外部电磁干扰，保证高速信号传输的稳定性，另一方面也为锁止卡扣提供了结构支撑，金属罩的两侧做了翻边处理，安装时可以贴合PCB板面的接地焊盘，实现可靠接地，进一步提升抗干扰能力。

　　接口内部的接触端子采用弹性铜合金材质，表面做镀金处理，既保证了多次插拔后的接触可靠性，也避免长期使用后端子氧化导致的接触电阻升高，端子的接触压力经过反复调校，既不会因为压力过大导致公头插拔力过大、操作不便，也不会因为压力过小导致接触不良。母座的插接导向口做了大角度倒角处理，公头插接时可以自动对位，即使存在小幅的位置偏差也能顺利插入，避免插针被顶弯的问题。

　　在实际选型应用中，这款母座可以适配常规厚度的SATA公头线缆，锁止结构的解锁行程经过优化，手指按压解锁区域的力度控制在合适范围，运维人员插拔操作时不需要额外工具，单手即可完成解锁拔插动作。母座的整体外形轮廓方正，在PCB上布局时，接口周围只需要预留3mm的操作空间即可满足插拔需求，不会和周边的电容、电阻等板载元件产生干涉。针对工业场景的应用需求，母座的塑料基座和金属屏蔽罩的配合间隙控制在0.1mm以内，具备一定的防尘能力，适合在有少量粉尘的工业控制柜内部使用，长期运行不会因为粉尘堆积导致引脚短路。

　　建模过程中，对所有的配合公差做了合理预留，公母座的插接配合公差按照精密接插件的常规等级设定，既保证插接顺畅，也不会出现配合间隙过大导致的晃动问题。锁止卡扣的弹性臂长度和厚度经过结构校核，反复插拔500次以上依然能保持足够的锁止力，不会出现弹性疲劳断裂的问题。金属屏蔽罩的折弯圆角做了处理，没有尖锐毛刺，生产组装和安装操作时不会划伤操作人员，也不会割伤周边的线缆绝缘层。
