斜置多接口管壳式换热单元结构设计

　　在化工、暖通、能源回收类的流体换热工况里，斜置布局的多接口管壳式换热结构，往往能解决常规立式、卧式换热器在狭小安装空间内的管路走向适配问题，这类结构的设计核心，从来不是单纯把筒体斜过来摆放，而是要同步匹配壳程、管程的流体流向，兼顾换热效率与安装维护的便利性。从实际应用场景来看，这类斜置换热单元常被用在车间工艺管线的转角位置、模块化换热机组的集成夹层里，或是船舶、车载移动换热站这类对安装空间尺寸有严格限制的场景——常规卧式换热器需要预留足够的轴向抽芯空间，立式换热器又要占用垂直方向的净空高度，而斜置结构可以顺着管线的自然转角布置，不需要额外做管线的大角度弯折，能有效降低管路的沿程阻力损失。

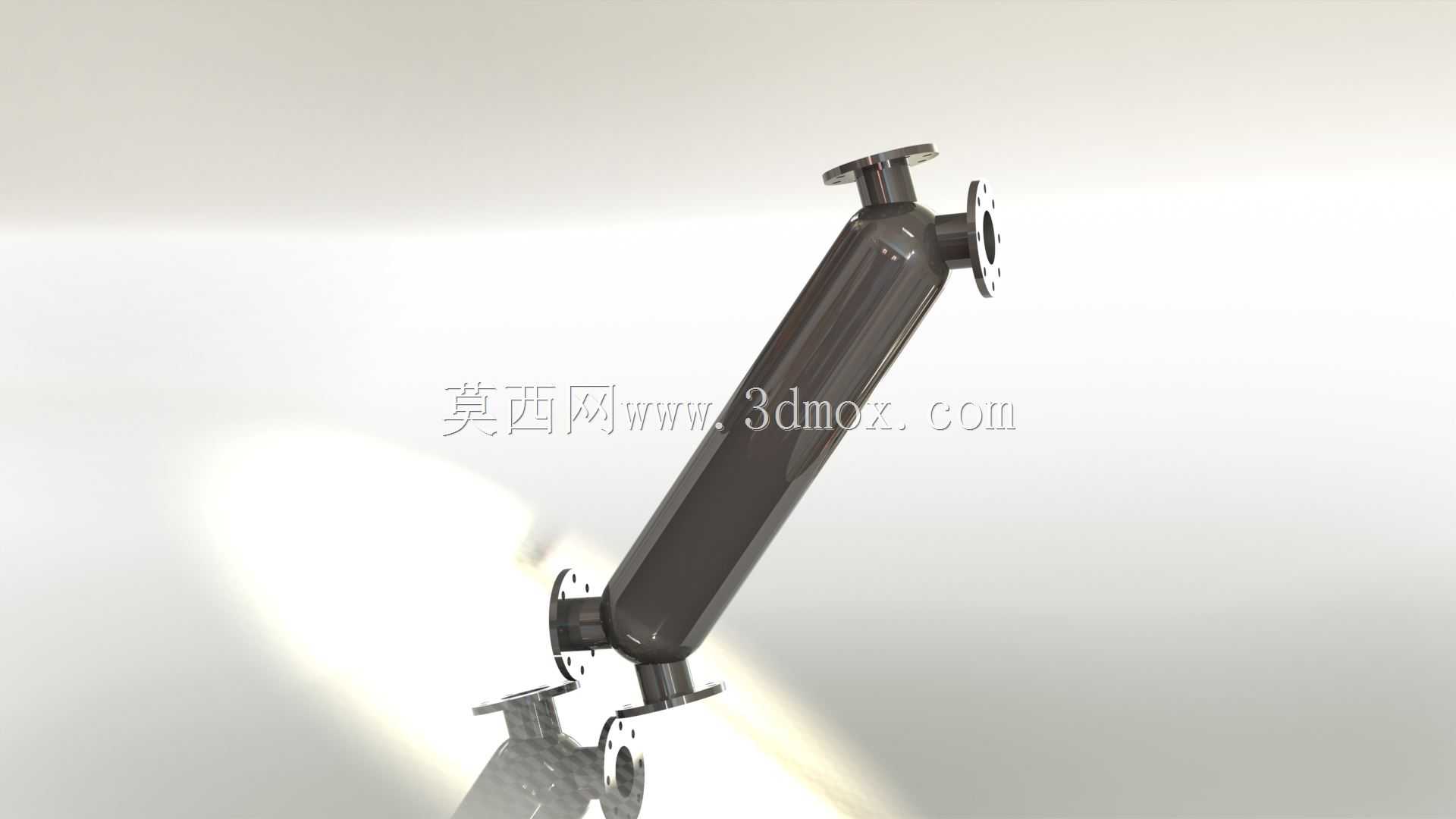

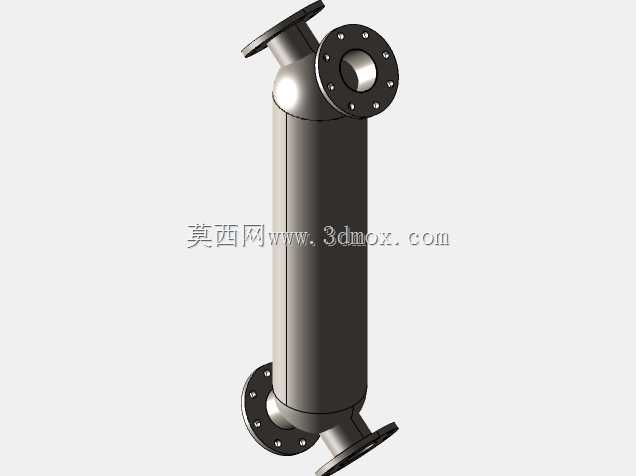

　　从功能特性上看，这款换热单元采用多法兰接口布局，筒体两端及侧部分别设置了带螺栓孔的法兰连接端，不同接口分别对应管程介质进出口、壳程介质进出口，部分接口还可作为排污、排气或温度压力检测的预留接口。斜置的筒体角度经过流体仿真验证，能让壳程内的换热介质在流动过程中形成自然的湍流扰动，减少壳程内的流动死区，避免常规卧式换热器底部容易沉积杂质、立式换热器顶部容易积气影响换热效率的问题。筒体本身采用等径直筒结构，内部的换热管束顺着筒体轴向布置，两端的管板与法兰接口做了同轴度匹配，保证管束安装后不会因为筒体倾斜出现偏磨，折流板的间距也根据斜置角度做了调整，在支撑管束的同时，引导壳程介质以合适的流速冲刷换热管表面，兼顾换热系数与压降控制。

　　设计思路上，这款结构首先从安装边界条件倒推：先确定现场预留的安装空间的三维边界，包括斜向的安装长度、各个接口对应的管线对接坐标，再反推筒体的倾斜角度、各个法兰接口的伸出长度与朝向。法兰的螺栓孔分布采用跨中布置方式，避免安装时螺栓与周边管线、支架发生干涉，法兰密封面的形式根据常用的换热介质压力等级选择突面结构，适配常规的非金属垫片密封。筒体的壁厚根据设计压力、温度条件下的强度计算结果确定，同时考虑斜置安装时的自重载荷、介质充液后的附加载荷，在筒体中部设置了支撑耳座的安装位置，支撑点的位置经过重心计算，保证设备安装后不会出现额外的倾覆力矩，也能避免支撑位置不合理导致的筒体局部应力集中。

　　从安装边界来看，这款换热单元的各个法兰接口的端面距筒体中心的尺寸、相邻接口之间的夹角都做了标准化适配，能直接对接同压力等级的工业管路，不需要额外配置过渡短节。斜置角度控制在45度左右，既保证壳程内的冷凝液或杂质能顺着筒体坡度流向底部的排污接口，也不会因为倾斜角度过大导致管程介质分布不均。设备整体的外轮廓没有突出的尖锐结构，所有法兰的外缘都做了倒角处理，安装时不会划伤施工人员，也能适配模块化机组内的紧凑排布，相邻设备之间的安全间距可以控制在常规卧式换热器的60%左右，有效节省安装空间。在实际选型匹配时，只需要根据处理的介质流量、换热负荷确定筒体的长度与换热管数量，接口的相对位置可以根据现场管线走向做小范围调整，整体结构的通用性较强，能覆盖多数中低压工况下的液-液、气-液换热需求。
