折弯管路集成安装面板结构设计

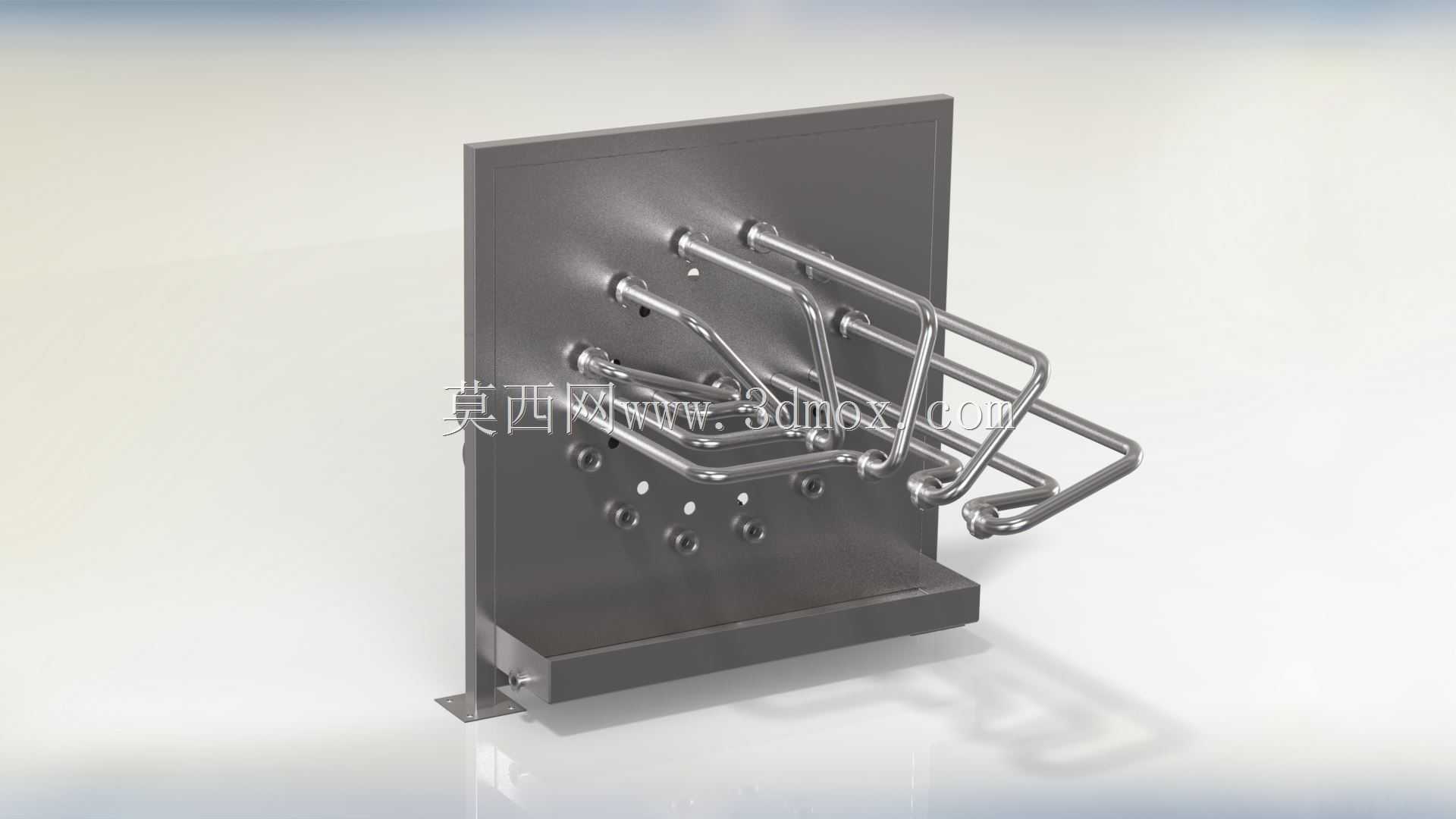

　　这款集成式安装面板，主要面向工业现场多管路并行排布的布设需求，常见于流体输送工位、小型液压控制单元旁侧、实验室气路终端等场景，用来替代零散的管夹固定方式，解决多管路排布杂乱、维护时找管困难、长期震动下管路移位的问题。从结构设计逻辑来看，主体采用整块钣金折弯成型的立式基板搭配底部承托折边，基板底部的折边向外延伸出带安装孔的固定支脚，安装时可直接通过膨胀螺栓或机米螺丝固定在墙面、设备机架立面，不需要额外做焊接支架，能大幅缩减现场安装的工时。基板上的管路固定位采用一体化折弯的金属卡条，没有采用额外拼接的管夹零件，所有卡条和基板为同一板材裁切后弯折成型，减少了装配零件数量，也避免了额外紧固件松动带来的管路松脱风险。

　　每道折弯卡条的弯折半径完全匹配对应金属管路的外径，管路卡入后不会出现径向窜动，卡条的排布走向完全顺着管路的弯折路径设计，多根管路并行时每根都有独立的限位槽，不会出现管路相互挤压、摩擦外壁的情况。从安装边界来看，立式基板的有效安装面预留了足够的冗余空间，除了固定现有排布的多根折弯金属管，基板上预钻的多个光孔还可以后续加装小型阀件、压力检测接头，不需要额外在基板上二次钻孔破坏镀层。底部的承托折边宽度刚好托住最下方管路的下沿，即使长期使用中卡条出现轻微形变，管路也不会直接下坠脱落，相当于给整组管路加了一道兜底防护。固定支脚的安装孔做了长圆孔设计，现场安装时如果墙面或机架的预装孔位存在小范围偏差，不需要重新打孔，

　　直接调整面板位置就能对准固定，容错率比圆孔设计高很多。实际使用中，这种集成面板的优势在多管路维护场景下格外明显，所有管路的走向都顺着卡条排布，检修时可以顺着管路走向快速理清介质流向，不会像零散管夹固定那样出现管路交叉、标识被遮挡的问题。钣金基材的厚度选择兼顾了刚性和轻量化，基板不会因为多根金属管的重量出现中部凹陷，整体重量也控制在单人即可搬运安装的范围内，不需要借助吊装设备。卡条的弯折角度经过反复校核，管路卡入和取出时不需要借助专用工具，日常更换管路时直接顺着卡条开口方向就能取出，不会因为卡接过紧导致拆卸时撬伤管路外壁。基板表面做了哑光防锈处理，在潮湿的车间环境下也不容易出现锈迹污染管路，所有裁切边缘都做了倒角处理，

　　安装和维护时不会划伤操作人员的手部。从管路排布的设计来看，不同管径的管路对应不同宽度的卡条，细管路的卡条弯折间隙更小，避免细管在卡条内晃动，粗管路的卡条预留了轻微的形变余量，适配管路外径的生产公差，不会出现因为管路外径略大卡不进去、或者外径略小松旷的问题。多根管路的弯折段都被卡条完全限位，管路的受力点均匀分布在整道卡条上，而不是集中在几个单点管夹位置，长期受流体脉冲震动时，管路的疲劳应力会被分散，不容易出现焊缝开裂、管路断裂的问题。底部承托折边和立式基板的折弯处做了加强筋处理，承托整组管路重量时不会出现折角处开裂的情况，固定支脚和基板的连接位置也做了折弯加强，承受面板整体重量时不会出现支脚变形歪斜的问题。
