手动螺旋顶升承重工具结构设计

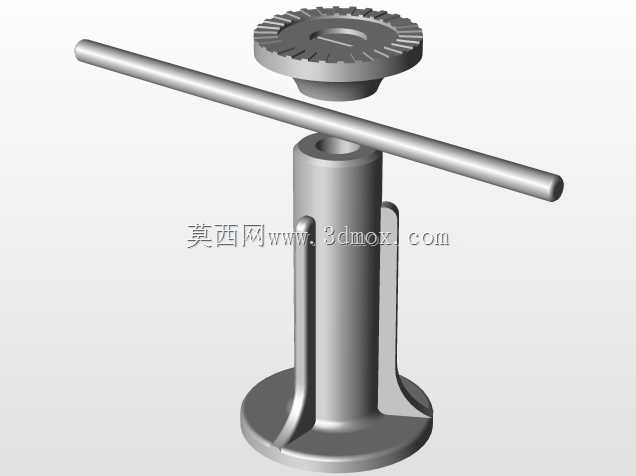

　　在设备检修、小型构件安装、重物短距离顶升对位的作业场景里，这类手动螺旋顶升工具是一线作业人员最常接触的基础承重器具，不同于液压类顶升设备依赖密封件与液压介质的特性，纯机械螺旋传动的结构不存在泄漏风险，也不需要额外的动力源配套，哪怕在无供电、野外露天、温差跨度极大的作业环境下，也能稳定完成承重顶升作业，尤其适合汽修维保、小型设备安装调平、钢结构临时支撑这类需要长时间持载的工况。从结构设计逻辑来看，整个顶升机构的核心是梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型角更小，牙根强度更高，传动过程中螺纹副的接触贴合面积更大，既能承受较大的轴向承重载荷，又具备可靠的自锁性能——也就是说当顶升作业到达指定高度后，哪怕撤去施加在操作杆上的外力，

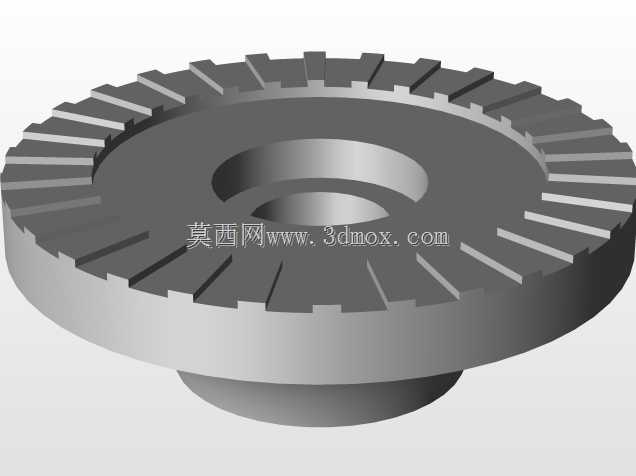

　　承重螺杆也不会因为轴向载荷反向作用出现滑降，从机械结构本身就保障了作业过程的安全性，不需要额外加装锁止机构。整个工具的底部采用大直径圆盘式支撑底座，设计时特意加大了底座的接地接触面积，目的是在承重状态下降低底座对支撑面的压强，避免在松软地面或者较薄的混凝土地面作业时出现底座下陷、支撑失稳的问题，底座与螺杆套筒的连接位置做了圆弧过渡加强，避免应力集中导致的焊缝或者基体开裂，哪怕承受偏载载荷时，应力也能顺着过渡圆弧均匀分散到底座整个盘面。顶部的承重托盘采用带径向防滑齿的圆盘结构，盘面的齿槽结构可以增大与被顶升重物接触面的摩擦力，防止顶升过程中重物出现滑移偏位，托盘与顶部螺杆的连接采用可小角度摆动的铰接结构，

　　当被顶升的支撑面存在一定倾斜角度时，托盘可以自动贴合支撑面，避免出现点接触、线接触导致的局部应力过大，既保护被顶升构件的接触面，也能让整个顶升过程的受力更均匀。操作部分采用穿入式长杆摇把，杆身与螺杆顶部的径向通孔采用间隙配合，作业时可以根据需要的操作力大小调整摇把的伸出长度，需要大顶升力初始顶升阶段，可以将摇把两端伸出长度调至最大，通过增大力臂来降低操作人员需要施加的作用力，当顶升接近目标高度需要微调对位时，可以适当缩短摇把的操作力臂，更精准地控制顶升行程，避免顶升过量。从安装边界与尺寸适配角度来说，这类手动螺旋顶升工具的最低收缩高度控制在常规作业的预留空间范围内，能够适配大多数汽修作业的车辆底盘预留间隙、设备安装的底座预留间隙，

　　最大顶升行程覆盖日常小型重物顶升的常规高度需求，不需要额外加装接长杆就能完成绝大多数常规作业，整个工具的外轮廓没有突出的尖锐棱角，除操作杆外的主体部分最大直径控制在合理范围，哪怕在空间相对局促的设备间隙、管线排布密集的检修区域，也能顺利放置到位开展作业。结构设计过程中，螺杆与外套筒的配合间隙做了严格控制，既要保证螺杆升降过程中无卡滞，又要避免间隙过大导致螺杆承重时出现过大的晃动量，外套筒侧壁开设的长槽既可以作为顶升行程的观察位，让操作人员直观判断当前顶升高度是否接近行程上限，也能减少套筒整体的重量，同时给螺杆提供足够的径向限位，防止螺杆在升降过程中出现径向窜动。相比其他顶升工具，这类纯机械螺旋结构的维护成本极低，日常使用只需要定期在螺纹副位置涂抹润滑脂减少磨损，不需要更换密封件、补充液压介质，也不存在低温环境下液压油黏度变化导致顶升无力的问题，长期存放也不会出现内部元件锈蚀失效的情况，是各类维保班组、安装小队标配的基础承重作业工具。在建模过程中，所有配合面的尺寸公差、螺纹参数都按照实际加工的工艺要求做了对应设定，底座的厚度、螺杆的根径、套筒的壁厚都经过承重载荷的受力校核，确保模型结构与实际量产的器具结构完全一致，能够直接用于结构教学、作业场景模拟、工装配套设计的参考。
