带防护框架移动式高压液压泵站结构

　　这款带框架防护的移动式高压液压泵站，主要面向需要现场提供高压液压动力的作业场景，常见于野外管线试压、重型设备拆装顶升、液压工装驱动、矿山井下支护设备供能这类没有固定液压动力源的作业环境，相比固定式液压站，它的带滚轮框架结构可以直接通过吊装或者人力短距离推移到作业点位，不需要提前铺设长距离高压液压管路，能大幅减少现场作业的准备工作量。

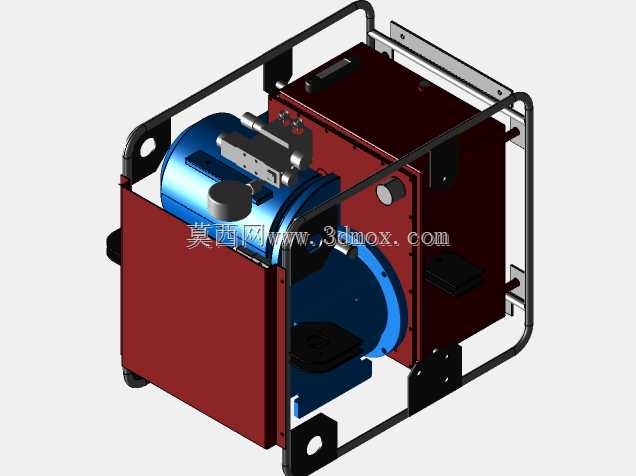

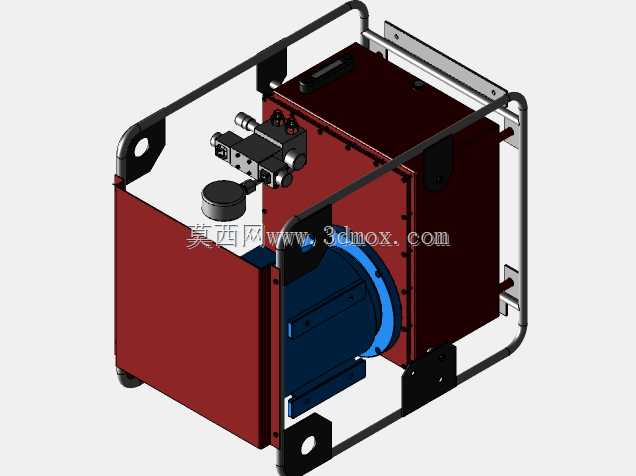

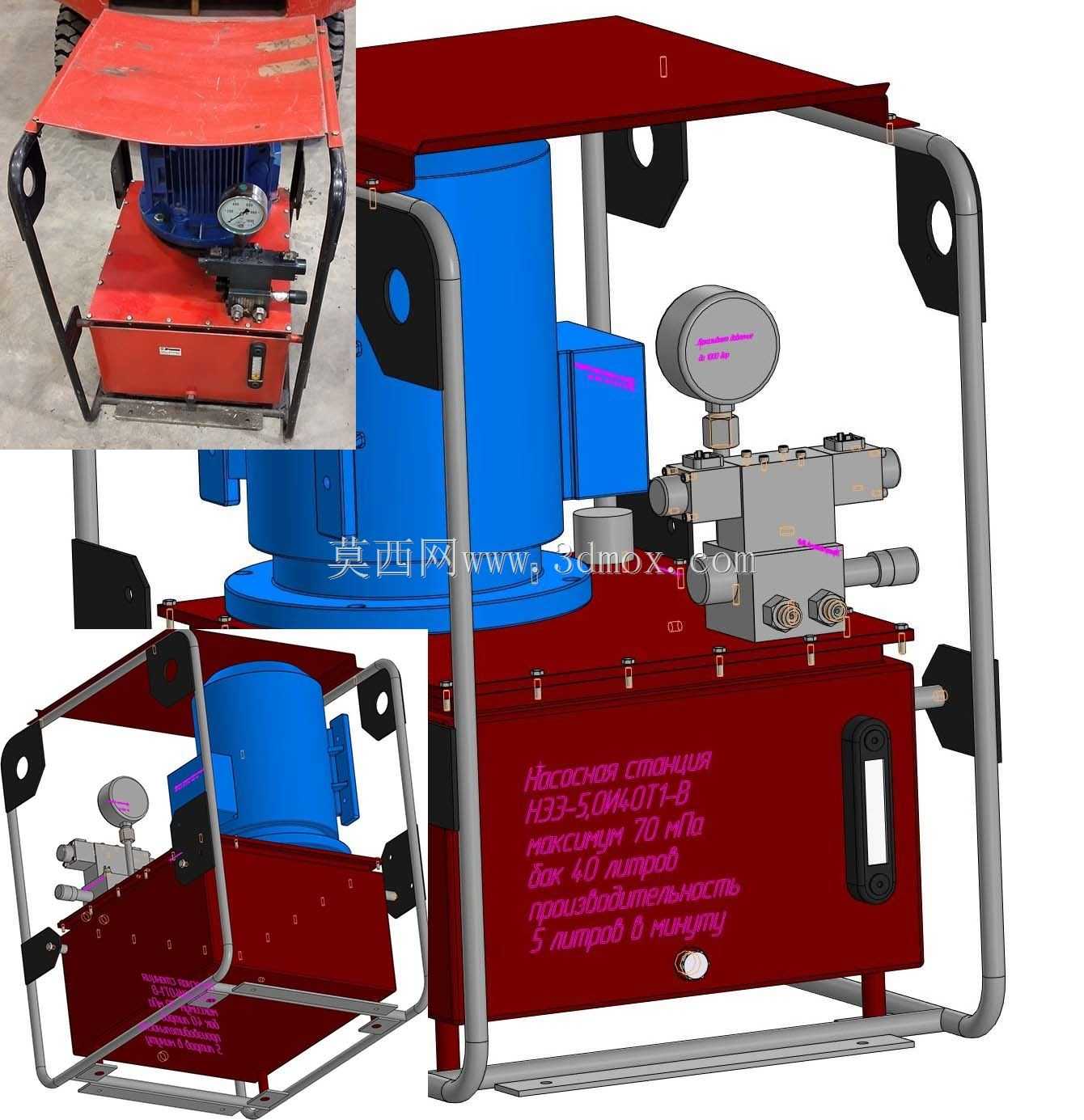

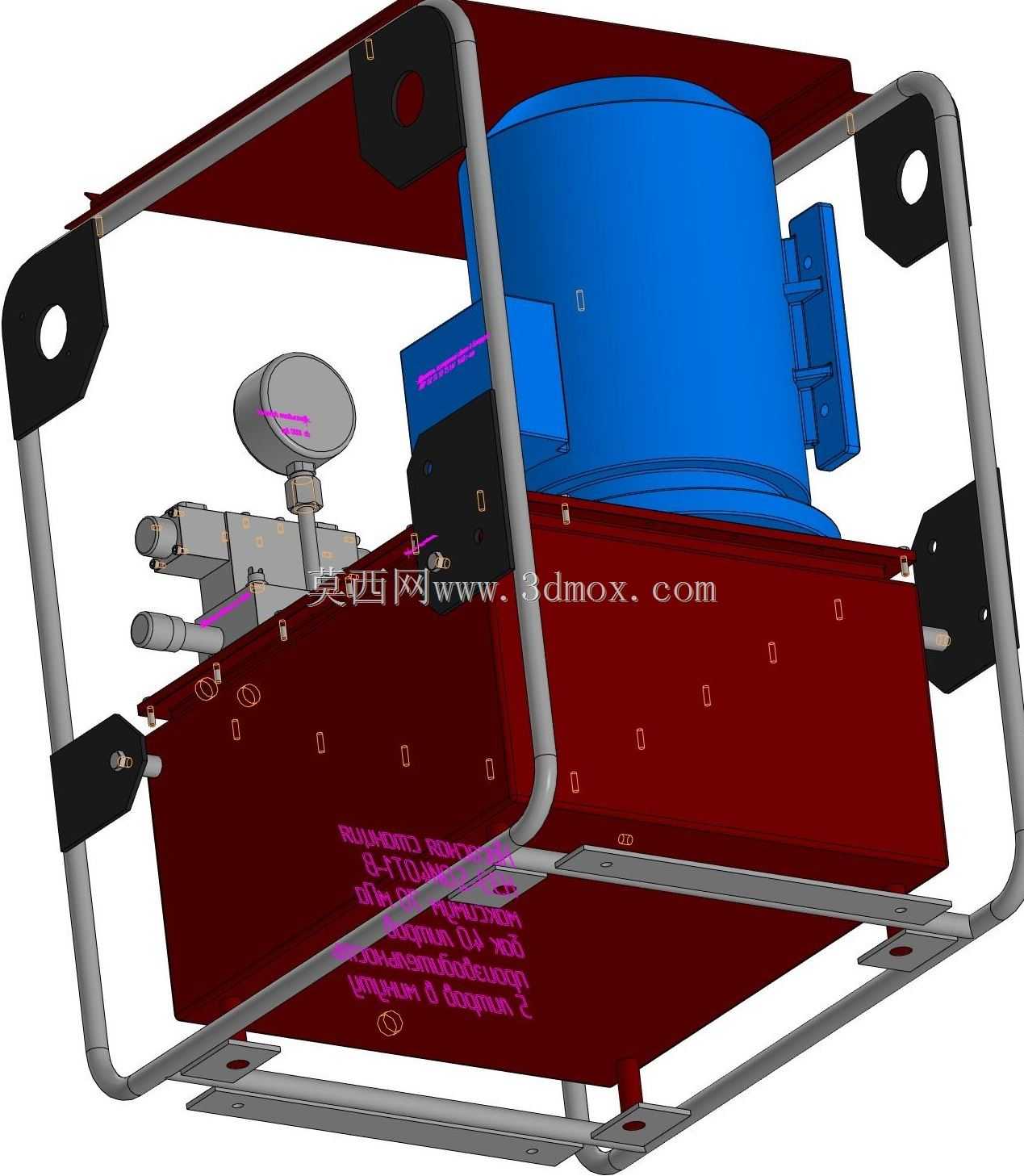

　　从结构设计逻辑来看，整个泵站采用下置油箱的布局，下部红色焊接油箱作为整个设备的承载基座，油箱侧面预留了液位观察窗，能直接目视查看液压油的存量与油液污染状态，油箱顶部依次布置异步驱动电机、轴向柱塞泵组、控制阀块与压力表组件，电机与泵组采用直连安装的方式，取消了皮带传动或者联轴器外置的结构，既压缩了整体的安装空间，也减少了传动环节的功率损耗，泵组输出的高压油直接进入顶部的集成阀块，阀块上整合了溢流阀、截止阀、输出接口，不需要在阀块外部额外连接过多管路，能降低高压油泄漏的风险点。外围的灰色金属弯管框架是整个设备的防护结构，框架四个角都预留了带安装孔的吊耳板，既可以穿入吊索进行整体吊装转运，也能在设备发生倾倒或者受到外物碰撞时，保护内部的电机、阀块、压力表这些易损部件不会直接受到冲击，框架顶部的红色遮挡板可以阻挡作业现场的落灰、滴水，避免杂物直接落到电机接线部位或者阀组操作手柄上，适配复杂的野外作业环境。

　　从功能特性上看，这款泵站最高输出压力可达70MPa，属于高压液压动力输出设备，每分钟5升的流量参数匹配小排量高压执行元件的使用需求，比如液压螺栓拉伸器、高压千斤顶、小型液压剪切工具这类不需要大流量但需要极高压力的作业工具，40升的油箱容量可以满足连续作业的油液散热与循环需求，不需要额外配置外置冷却油箱，电机采用7.5千瓦4极异步电机，1440转/分钟的额定转速刚好匹配轴向柱塞泵的额定输入转速区间，不需要额外增加减速结构，空气冷却的电机结构不需要外接冷却水，进一步提升了设备的野外适配性。

　　在安装边界与尺寸设计上，整个设备的外轮廓尺寸完全控制在防护框架的范围内，所有突出的操作部件比如压力表、阀组手柄、油口接头都没有超出框架的外边缘，在转运过程中不会因为磕碰造成部件损坏，底部的安装支脚可以直接放置在平整的硬化地面上，不需要额外做地脚螺栓固定，作业时只需要将执行元件的高压油管连接到阀块的输出油口，确认油箱液位正常后就可以启动电机，通过阀块上的手柄调节输出压力与油路通断，压力表可以实时显示当前的输出压力值，方便作业人员根据工况调整压力参数，避免压力过高损坏执行元件或者被驱动设备。

　　设计过程中重点考虑了现场作业的维护便利性，油箱底部预留了放油螺塞，更换液压油时不需要抬升油箱就可以直接排空旧油，电机的接线盒布置在侧面易操作的位置，检修线路时不需要拆解上部的防护结构，阀块采用模块化安装方式，如果需要更换不同功能的阀组，只需要拆解阀块与泵出口的连接螺栓就可以完成替换，不需要改动油箱与电机的安装位置，能快速适配不同作业场景的阀组需求。框架的弯管采用无缝钢管弯折成型，焊接部位都做了加强处理，即使在频繁转运的工况下也不会出现框架开焊变形的问题，油箱表面采用红色防锈涂装，框架采用灰色耐磨涂装，在户外作业环境下能抵御一定的雨水与锈蚀影响，延长设备的户外使用寿命。
