手动式油压燃油输送泵结构设计

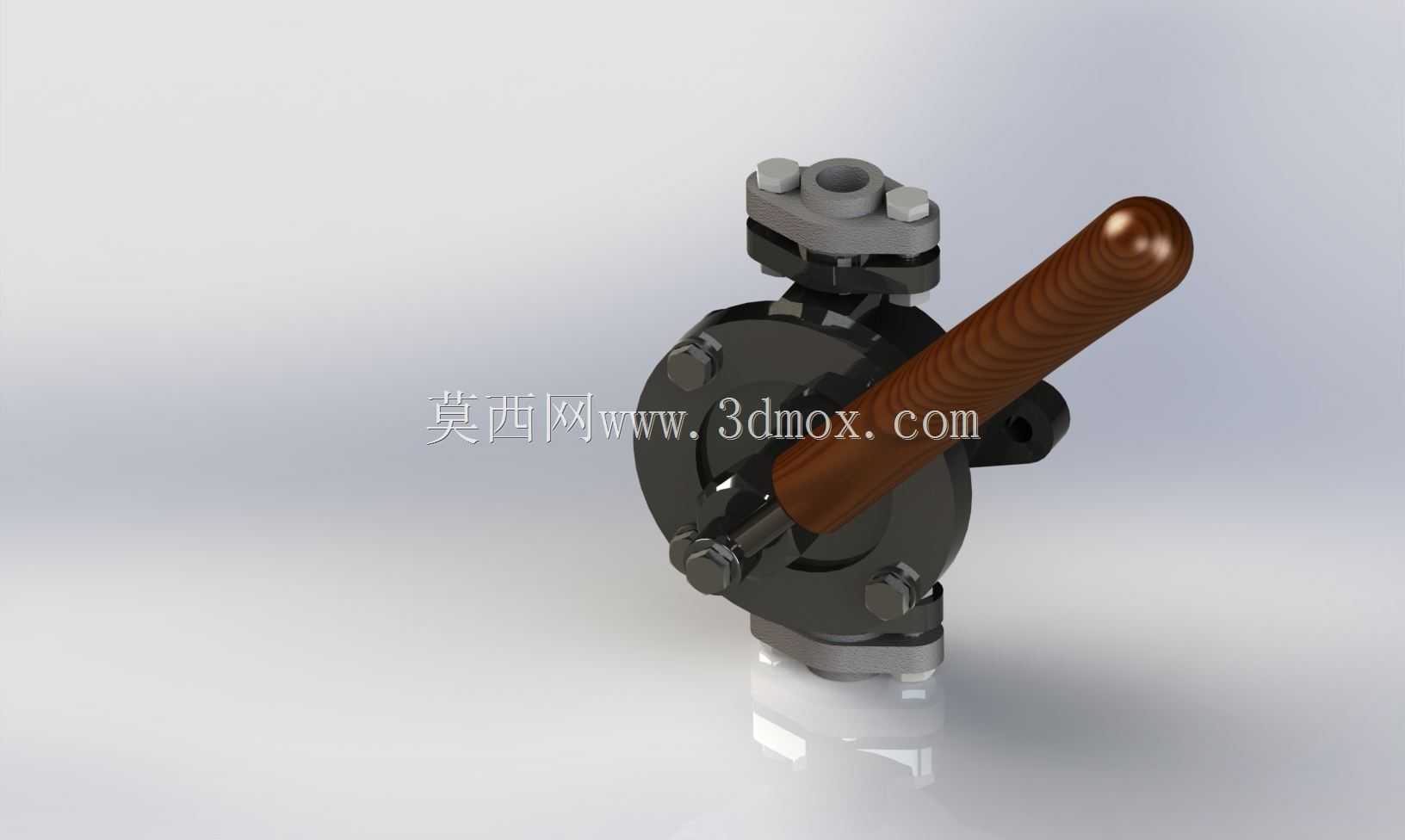

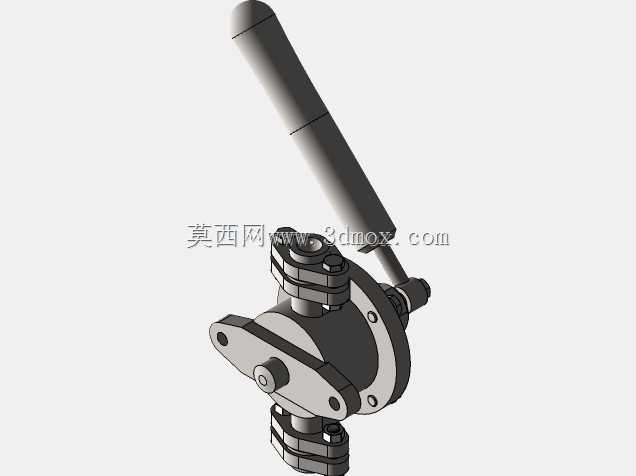

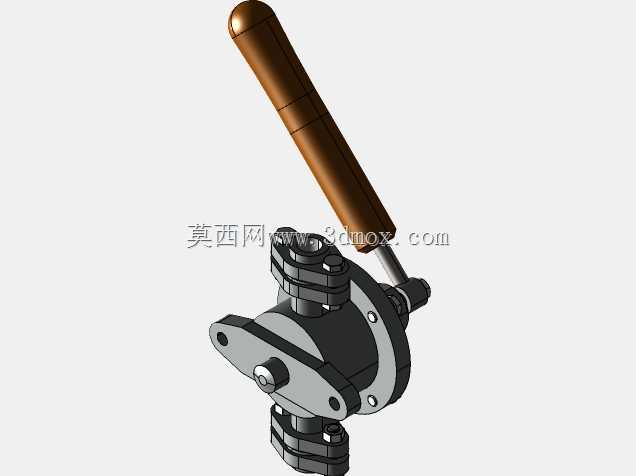

　　在野外无动力配套的燃油加注场景、小型液压系统应急补油作业、工程机械停机状态下的油路排气操作中，这类手动操作的流体输送泵是不可替代的基础元件，不需要外接电源或气源驱动，完全依靠人力操作即可完成流体介质的抽吸与输送，适配柴油、润滑油、低粘度液压油等多种常见工业流体介质。从结构设计逻辑来看，该泵采用摇杆式手动驱动结构，操作手柄做了防滑纹理处理，握持操作时施力顺畅，往复摆动的操作行程经过优化，单行程输出流量稳定，不会出现操作过程中出力突变导致的介质断流问题。泵体主体采用圆盘式阀组集成结构，将进出油单向阀、密封腔、驱动连杆组件全部集成在圆形泵壳内部，最大程度压缩了整体安装空间，泵壳上预留的多个螺栓紧固点位，既保证了泵腔的密封性能，

　　也方便后期拆解维护更换密封件。进出油接口采用标准法兰式连接结构，可直接对接同通径的液压管路或燃油输送管路，不需要额外制作过渡接头，安装时的边界尺寸控制紧凑，操作手柄的摆动范围内没有多余突出结构，不会和周边安装架、管路产生运动干涉。实际作业过程中，向下按压操作手柄时，泵腔内部容积变化形成负压，将待输送介质从进油口吸入，内置的单向阀自动关闭出油通路避免介质回流；向上抬起手柄时泵腔容积缩小，介质压力顶开出油侧单向阀，从出油口排出，连续往复摆动手柄即可实现持续的介质输送，整个过程不需要额外的辅助设备，单人即可独立完成操作。密封结构采用耐油橡胶复合密封件，在常规工作压力下不会出现介质渗漏问题，适配的介质温度范围覆盖绝大多数工业现场的常规工况，

　　不管是冬季低温环境下的燃油输送，还是常温状态下的液压油补加，都能保持稳定的工作性能。泵体底部设置的定位安装座，可通过螺栓直接固定在设备机架或者移动小车上，安装孔位的间距符合通用小型泵类的安装规范，替换同类型旧泵时不需要重新打孔调整安装位置。操作手柄的长度经过人机工程优化，操作时的力臂长度合理，即使连续操作十到十五分钟，操作人员的手臂也不会出现明显的发力疲劳，适合短时间内的连续介质输送作业。内部的阀组结构采用锥面密封形式，相比平面密封的结构，密封可靠性更高，长期使用出现磨损后，只需要研磨密封锥面即可恢复密封性能，不需要整体更换阀组组件，后期维护成本更低。泵体外部的金属结构件都做了防锈处理，

　　在潮湿的户外作业环境下放置也不会轻易出现锈蚀问题，适合作为工程车辆、小型液压设备的随机配套工具，也可作为固定站点的应急备用泵使用。在油路系统需要排气的场景下，松开油路高点的排气螺塞，反复操作该手动泵即可将管路内部的空气完全排出，避免系统开机后出现气蚀、供油不足等问题，这一功能在柴油机燃油系统维护中应用尤为广泛。整个泵的运动部件都做了限位设计，操作过程中不会出现部件超行程脱出的问题，没有经验的操作人员也能快速上手使用，不需要专门的操作培训。
