切碎机框架组焊定位工装夹具结构

　　在再生资源处理、农林废弃物加工、工业边角料回收这类涉及物料切碎的生产线搭建环节，切碎机的机架框架是整台设备的承载基础，框架的组焊精度直接决定后续刀辊装配、动力单元安装、进料出料机构对接的同轴度与位置公差，要是组焊时出现尺寸偏差，后续轻则出现运转异响、刀片磨损不均，重则出现刀辊卡滞、焊缝疲劳开裂的问题。这套夹具就是专门针对切碎机框架的组装与焊接工序设计的定位工装，解决现场散件拼焊时靠人工划线、尺量定位带来的效率低、一致性差的痛点。

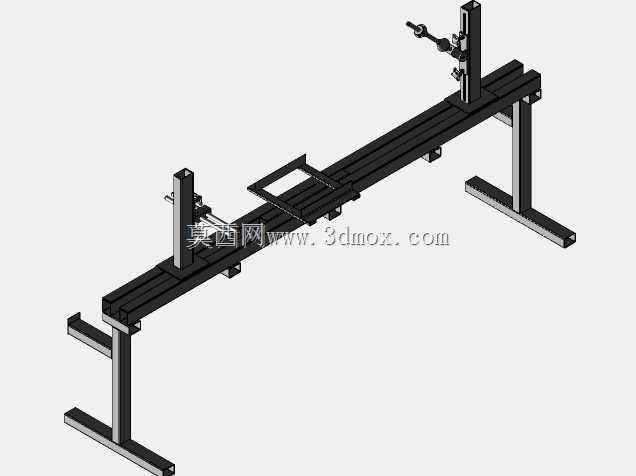

　　从结构布局来看，整套工装以一根通长的重型矩形梁作为承载基准，梁体下方设置了两组等高支撑腿，支撑腿底部带水平调节的支撑脚，可在车间硬化地面上快速调平基准梁的水平度，避免基准倾斜带来的整体尺寸偏差。基准梁的上平面加工有统一的定位槽系，对应切碎机框架下横梁的各个安装点位，拼焊时可以直接将框架的下纵梁卡入对应定位槽，不需要反复测量纵梁的平行度与间距，从根源上避免框架底部出现对角线超差的问题。

　　基准梁上设置了两组立式定位立柱，分别对应框架两端的立柱安装位置，每根立式立柱上都配置了可沿立柱竖向滑移、可绕立柱周向转动的定位压块组件，压块带快速锁紧手柄，调整到对应位置后可以直接锁死，用来定位框架上的斜向支撑梁、侧部安装支耳的空间位置。其中左侧立柱的定位组件专门适配切碎机进料侧的斜向支撑管定位，右侧立柱的定位组件适配出料侧的水平安装支架定位，两个定位组件的位置都经过尺寸链校核，只要将待焊的管件、型材靠紧定位块并压紧，就能保证各个构件之间的相对位置符合设计公差要求，不需要焊工在拼焊过程中反复用角尺、卷尺校核尺寸。

　　在实际生产场景中，使用这套工装时，先将工装整体调平，依次把框架的下纵梁、下横梁放入基准梁的定位槽内，用快速夹钳压紧固定，再将两侧的竖向立柱靠紧立式定位柱的定位面，点焊固定底部连接位置，随后调整两个立柱上的滑动定位块到预设高度，分别装上斜向支撑、侧部安装支架，靠紧定位块后完成各个点位的点焊，待所有构件都完成定位点焊形成刚性框架后，就可以松开压块，将框架吊出工装完成后续的满焊作业，整个拼焊过程不需要反复测量划线，单台框架的组对时间能缩短六成以上，而且同批次框架的尺寸一致性可以控制在毫米级，完全满足后续总装的公差要求。

　　设计这套工装的时候，特意考虑了焊接变形的预留量，各个定位块的位置都根据常用型材焊接后的收缩量做了微幅补偿，避免满焊冷却后框架尺寸出现负差。同时所有的定位压块都采用了快拆式设计，压块与待焊构件的接触面做了避空处理，不会干涉点焊焊枪的操作空间，也不会因为焊接飞溅粘在工装上导致拆卸困难。工装的整体外形尺寸适配常规中小型切碎机的框架规格，长度方向预留了一定的调节余量，可以覆盖一定尺寸范围内的同类型框架组焊需求，不需要针对小尺寸改型重新制作工装。安装边界上，整套工装的占地宽度小于切碎机框架的最大外廓宽度，长度方向两端预留了操作空间，车间内只要有一块平整的硬化地面，不需要额外打地脚螺栓固定，调平后就可以直接投入使用，适合小批量设备生产、现场维修改制机架的场景使用。

　　另外，工装的基准梁采用了加厚的矩形型钢制作，自身刚性足够，长期承受压紧力、焊接热影响也不会出现变形，支撑腿与基准梁之间采用螺栓连接，后期如果需要适配更大尺寸的框架，只需要更换更长的基准梁、调整立式立柱的安装位置就可以完成改制，不需要整体报废重做，降低了工装的长期使用成本。立式立柱上的滑移轨道采用了耐磨的冷拉型钢制作，锁紧机构采用偏心轮快速锁紧结构，操作人员不需要使用扳手等工具，手动就可以完成定位块的位置调整与锁紧，操作门槛低，即使是没有丰富组焊经验的焊工，也能借助这套工装拼焊出符合精度要求的切碎机框架。
