公路施工用混凝土进料成型工装结构

　　做公路现场混凝土预制件施工的同行都清楚，零散支模浇筑路缘石、小型边沟构件时，最耗工时的环节不是振捣，是上料和模腔对位——人工用铁锹送料容易撒漏，模腔边口残留的混凝土凝固后会直接影响合模精度，每次拆模后清模就要占掉近三分之一的作业时间。这套结构的设计初衷，就是把上料导料和成型承托整合到同一个刚性架体上，省去现场反复对位料斗和模腔的步骤。

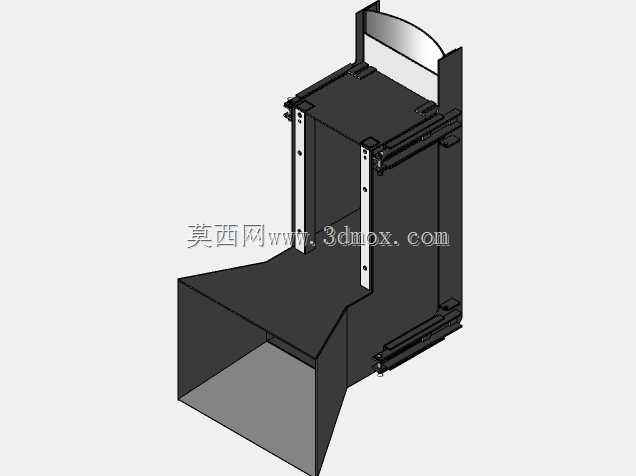

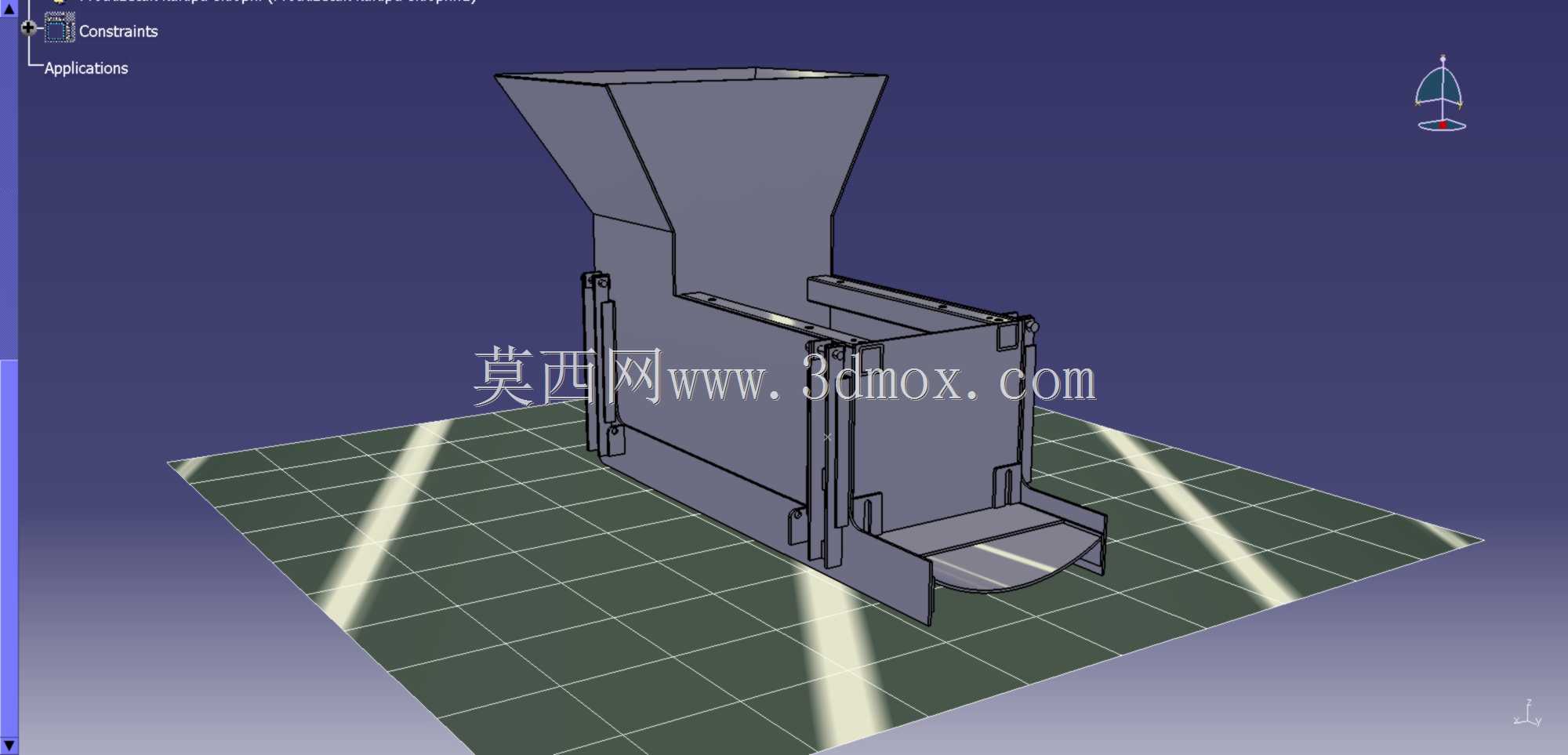

　　从结构布局来看，上部采用上宽下窄的方锥进料斗，斗壁倾斜角度设置在58度，刚好适配公路施工常用的干硬性混凝土坍落度，不会出现物料粘壁架桥的问题，料斗下口直接对接下部的成型仓体，不需要额外加接软连接，避免了软连接部位容易积料、磨损快的通病。成型仓两侧设置了垂直导向的限位卡槽，现场作业时可以直接把预制模板顺着卡槽滑入到位，不需要人工反复调整模板的垂直度，卡槽和模板的配合间隙控制在1.5mm，既保证模板滑动顺畅，又不会出现漏浆导致的构件飞边问题。

　　仓体下部的弧形出料托板是针对公路常用的弧形面路缘石设计的，托板弧度和构件设计弧度完全一致，浇筑时托板直接作为成型面的一部分，不需要额外在底部铺垫弧形胎膜，省去了胎膜制作和找平的工序。整个架体采用型钢焊接成型，两侧的竖向支撑立柱选用矩形管，抗侧向变形能力强，就算混凝土卸料时的冲击力直接作用在斗壁上，架体的侧向形变量也能控制在0.3mm以内，不会出现因为架体晃动导致的模板移位问题。

　　考虑到公路施工转场频繁的需求，整个结构没有设置多余的外伸部件，整体外轮廓尺寸控制在长1200mm、宽800mm、高1600mm的范围内，普通的施工皮卡车就能装载转场，安装时不需要打地脚螺栓，只要把架体放在硬化后的施工平整场地上，依靠自身重量就能保持稳定，作业时不会出现滑移。料斗的上口宽度设置为900mm，刚好匹配小型装载机的料斗卸料宽度，装载机可以直接把拌合好的混凝土倒入进料斗，不需要人工二次转料，单班作业的预制效率能比传统人工支模浇筑提升60%以上。

　　结构设计时特意把所有和混凝土接触的面都做了折边圆角处理，没有直角积料死角，每次作业完成后用高压水枪冲洗两分钟就能把残留混凝土清理干净，不会出现残留混凝土凝固后影响后续合模精度的问题。两侧的导向卡槽做了可拆卸设计，磨损后只需要更换卡槽的耐磨衬板，不需要整体更换架体，衬板采用普通耐磨钢板加工，现场维修更换不需要特殊工装，能有效降低施工过程中的易损件成本。仓体末端设置了可翻转的挡料板，浇筑时挡料板闭合挡住混凝土外溢，振捣完成后翻开挡料板就能直接把成型好的构件连同模板一起从仓体前端推出，不需要撬动模板，能减少模板变形的概率，延长模板的周转使用寿命。

　　在实际施工场景中，这套结构可以适配不同厚度的路缘石、路边沟盖板等小型公路混凝土构件的预制作业，只需要更换对应尺寸的模板，顺着导向卡槽装入就能直接使用，不需要调整架体的其他结构。架体的支撑腿上预留了螺栓安装孔，如果需要固定在预制厂的固定作业工位上，也可以打膨胀螺栓把架体和地面固定，适配固定工位的流水线预制作业需求，兼顾现场流动作业和固定厂站作业的使用需求。
