适配E39系列车型的盘式制动结构设计

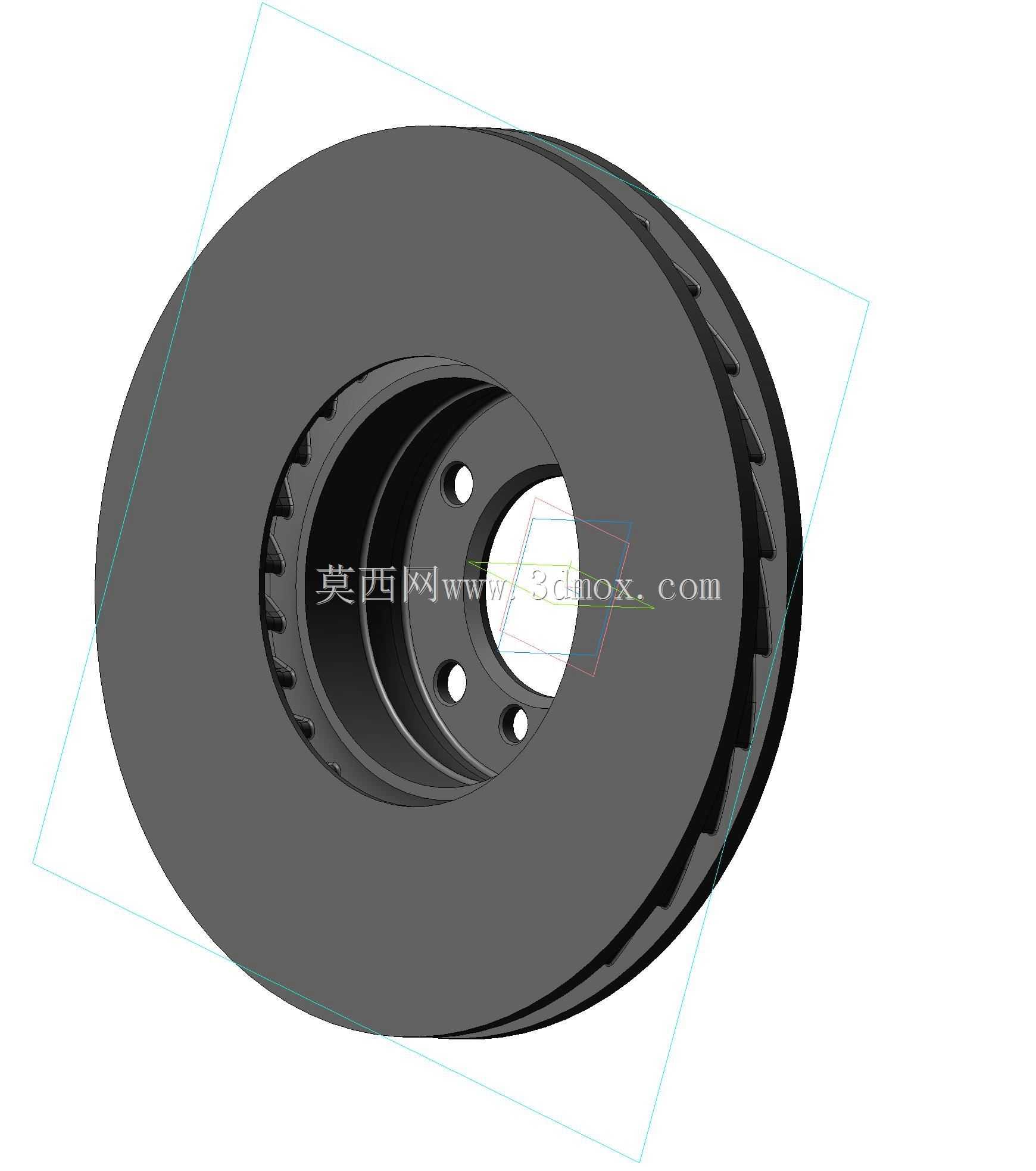

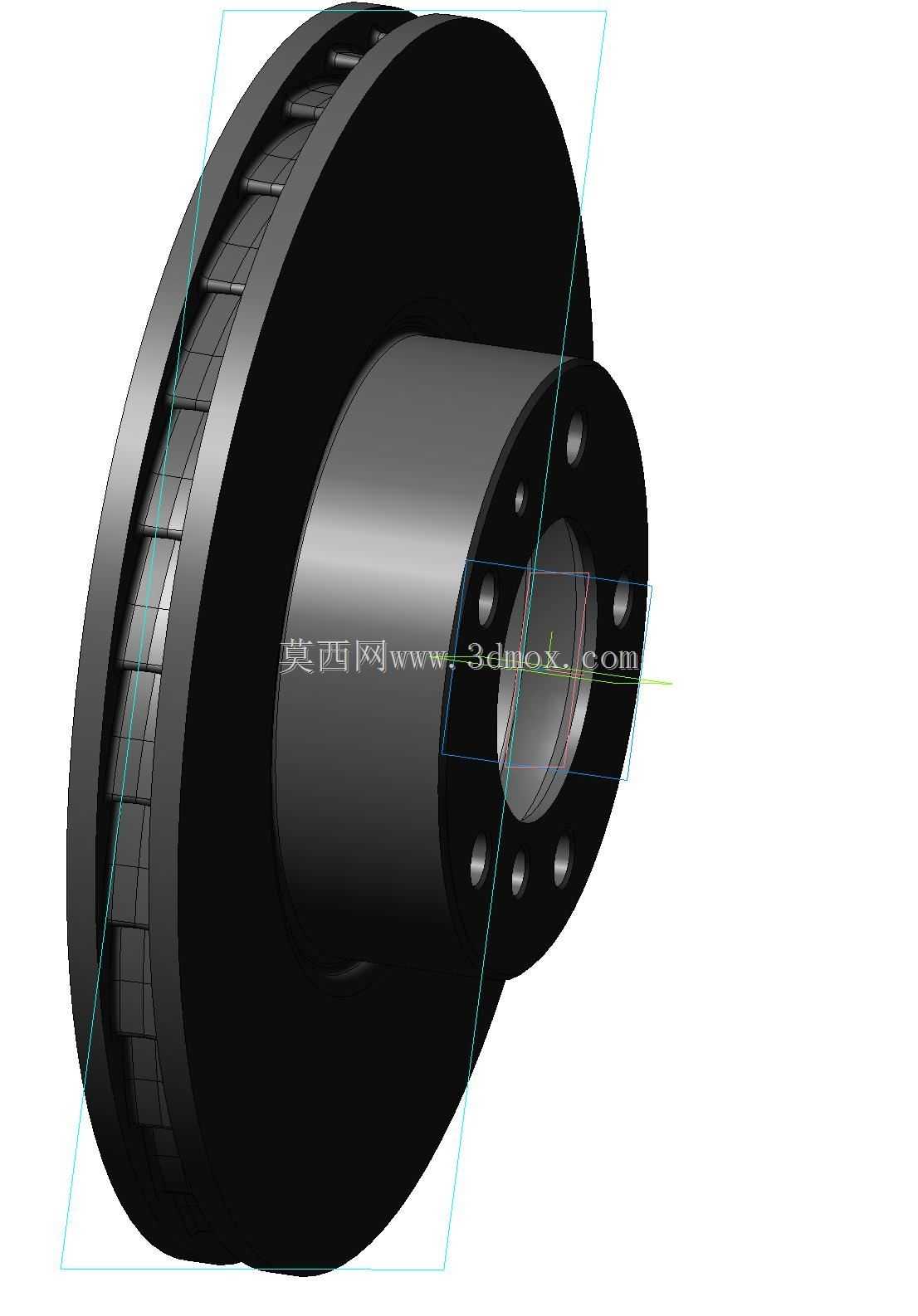

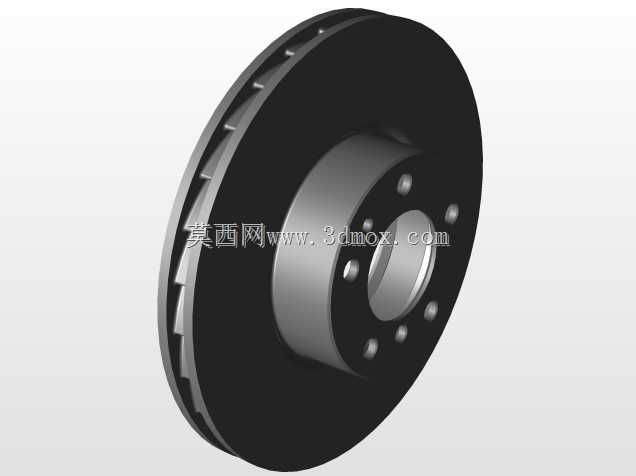

　　在乘用车底盘制动系统的开发与改装场景中，盘式制动器的结构合理性直接决定了车辆行驶过程中的制动响应速度、热稳定性以及连续制动工况下的衰减控制表现，这套适配E39平台535i、540i、e38等车型的盘式制动结构，完全围绕量产车型的原厂安装边界进行参数匹配，可直接对应原车转向节的安装孔位、轮辋ET值适配范围以及制动管路的接口规格，无需额外做转接座定制或者轮辋偏距调整，就能完成整套制动总成的替换安装。从实际使用场景来看，这套制动结构主要覆盖城市道路通勤的频繁点刹工况、高速行驶的紧急制动工况以及山区长下坡的连续制动工况，设计阶段重点考量了制动过程中的热量传导路径：刹车盘采用通风式结构，内部的散热筋沿径向呈流线型排布，

　　车辆行驶时的迎面风可以顺着散热筋的导流方向快速穿过盘体内部，将摩擦产生的热量持续带出，避免长时间制动后摩擦片温度过高导致摩擦系数骤降的热衰退问题；制动钳采用浮动式单活塞结构，相比固定式多活塞卡钳，整体重量更轻，能够有效降低簧下质量，提升悬挂系统的响应速度，同时浮动结构可以自动补偿摩擦片的磨损间隙，保证整个摩擦片磨损周期内的制动踏板行程保持一致，不会出现随着摩擦片变薄踏板行程逐渐变长的问题。在结构设计的细节处理上，制动钳的壳体采用高刚性铸铁材质，钳体的受力筋条沿着制动液压力的传导方向布置，在最大制动压力下钳体的张开变形量控制在0.15mm以内，避免因钳体变形导致的摩擦片偏磨、制动踏板软脚等问题；摩擦片的背板采用消音减震结构，

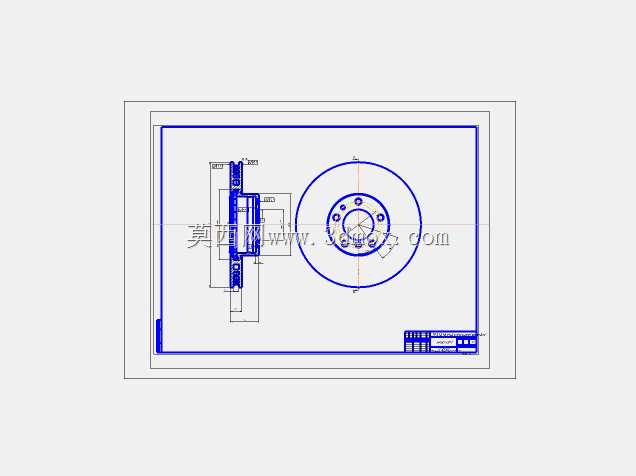

　　背板与摩擦材料之间设置有减震阻尼层，能够有效吸收制动过程中摩擦副产生的高频振动，降低制动异响的发生概率；刹车盘的摩擦表面采用平面度公差0.02mm的加工精度，端面跳动量控制在0.03mm以内，保证制动过程中摩擦片与刹车盘能够完全贴合，不会出现制动抖动的问题。从安装边界尺寸来看，这套制动总成的刹车盘外径为324mm，厚度为30mm，适配17英寸及以上尺寸的原厂轮辋，制动钳的安装孔距为160mm，完全匹配E39、e38车型原厂转向节的安装孔位，制动油管的接口采用标准M10×1.0的公制螺纹，可直接对接原车的制动硬管，无需改动管路走向；摩擦片的磨损极限厚度设置为2mm，当摩擦材料磨损到该厚度时，

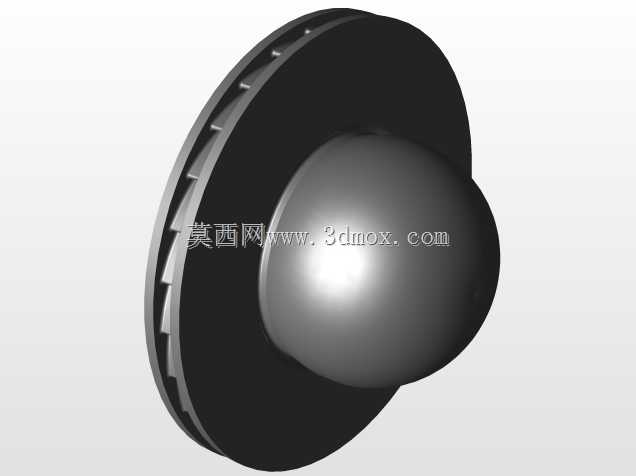

　　摩擦片上的磨损报警片会与刹车盘接触发出尖锐的提示音，提醒驾驶员及时更换摩擦片，避免出现铁磨铁的情况损伤刹车盘。在实际装车验证的工况下，这套制动结构在100km/h到0的紧急制动测试中，制动距离可以稳定控制在38米以内，连续10次紧急制动后的制动距离衰减不超过5%，完全满足日常道路行驶的制动性能要求；同时整套结构的防尘密封设计采用多唇口橡胶密封圈，能够阻挡路面的泥水、沙尘进入制动钳的活塞腔内部，避免活塞卡滞导致的制动拖滞问题，密封圈的耐温范围覆盖-40℃到180℃，可以适应不同地域的极端气候使用环境。对于三维建模从业者而言，这套模型的结构细节完整还原了量产盘式制动器的所有装配关系，包括制动钳活塞的密封圈沟槽、刹车盘的散热筋结构、摩擦片的消音片结构、安装螺栓的孔位公差等细节，可直接用于底盘制动系统的结构教学、改装方案的匹配验证以及相关零部件的二次开发参考，模型的装配层级按照实际装车的顺序进行划分，每个零部件的坐标系都与整车底盘的安装坐标系对齐，在进行整车装配验证时可以直接调用，无需额外调整坐标位置。
