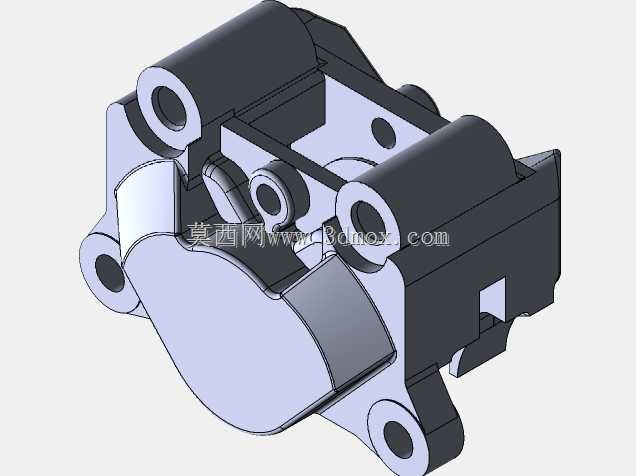

本田CBR1000RR摩托车后制动卡钳结构

　　这款制动卡钳对应本田CBR1000RR公升级仿赛车型的后轮制动回路，在整车制动系统中承担后轮制动力输出的核心作用，日常骑行场景下，后制动多用于低速跟车时的车速微调、湿滑路面的制动力度匹配，以及重刹时配合前制动稳定车身姿态，避免后轮抱死引发侧滑。从结构设计来看，该卡钳采用对置双活塞布局，活塞腔体内置矩形密封圈，既承担制动液的密封作用，也能在制动解除后带动活塞回位，消除制动片与刹车盘之间的拖滞力矩，减少非必要的动力损耗与摩擦片异常磨损。卡钳本体采用一体式锻造铝合金材质，相比分体式铸造结构，拥有更高的结构刚性，在大制动力输出时不会出现本体形变导致的制动力衰减，表面做了硬质阳极氧化处理，能够抵御日常骑行中泥水、砂石的冲刷腐蚀，

　　延长部件使用寿命。安装边界方面，卡钳预留两个同轴安装孔位，孔位间距与原厂后摇臂的安装支座完全匹配，安装面做了铣平加工，保证装配后卡钳与刹车盘的端面跳动公差控制在0.05mm以内，避免制动时出现抖动异响。进油口位于卡钳侧上方，采用标准M10×1.25制动管螺纹，兼容原厂钢制刹车油管与改装钢喉，无需额外转接接头即可完成装配。卡钳上方的放气螺钉位置做了凸起避让设计，日常维护排空气时无需拆卸周边护板即可操作，降低维保难度。制动片采用插销式固定结构，更换制动片时只需拔出固定插销即可完成片体更换，无需整体拆卸卡钳。设计过程中，卡钳的重心位置尽量靠近安装孔位轴线，减少后悬下的非簧载质量，提升后轮的贴地性能，对应大排量摩托车高速行驶时的后轮循迹性需求。卡钳外侧的散热筋结构能够在车辆行驶时引导气流穿过卡钳本体，带走连续制动产生的热量，避免制动液温度过高出现气阻现象，保证连续山路骑行或者赛道驾驶时的制动稳定性。
