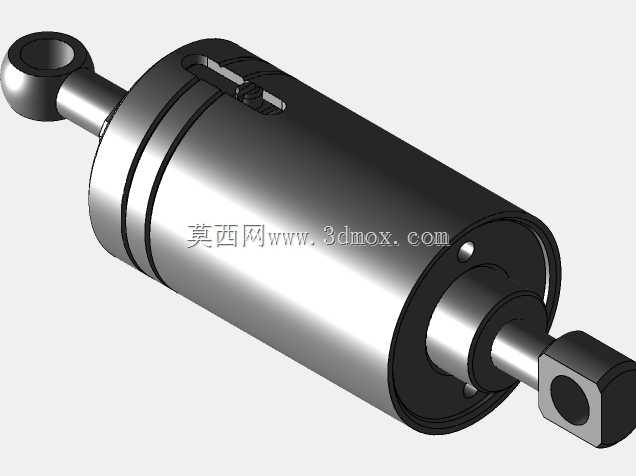

双向铰接式圆柱弹簧阻尼减震结构

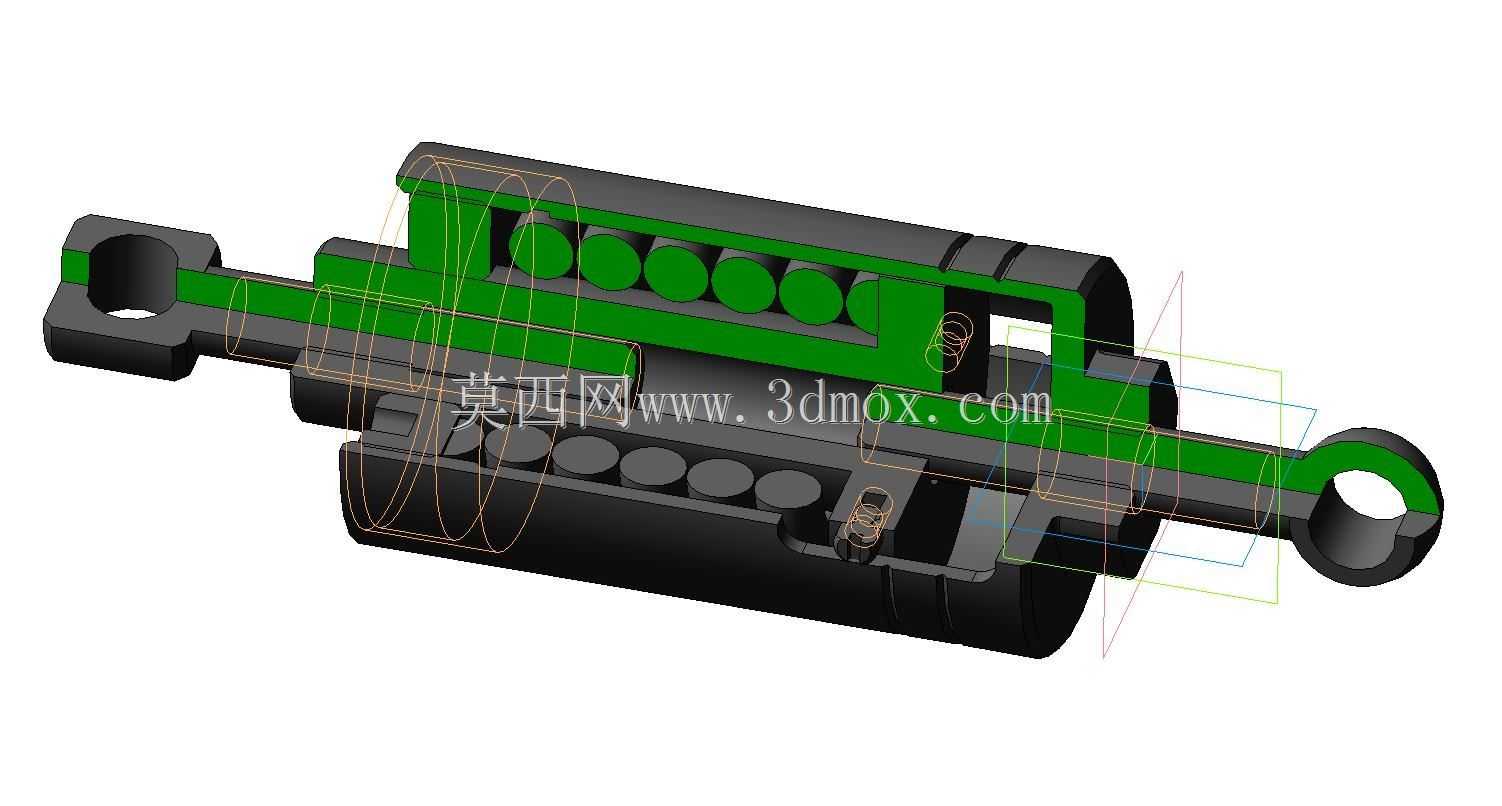

　　这款减震结构采用两端铰接的安装形式，两端的吊环结构预留了标准销轴安装空间，可适配不同安装面的角度偏差，在设备运行产生相对摆动时不会出现卡滞或附加弯矩，能有效避免安装座因硬连接承受额外载荷。从内部结构来看，其采用多组圆柱螺旋弹簧沿周向对称排布的设计，内外圈弹簧组分别承担不同行程下的缓冲载荷，小振幅振动时仅内圈弹簧参与工作，提供适中的初始刚度保证支撑稳定性，大冲击载荷下内外圈弹簧共同作用，刚度曲线呈非线性上升，既能吸收瞬时冲击能量，又不会因刚度过大导致冲击力直接传递到安装基座。

　　在实际工程应用中，这类减震部件常被用于小型工程机械的驾驶室悬置、农用设备的操作平台缓冲、输送线的振动隔离、小型动力机组的机脚减震等场景，区别于液压减震器的阻尼油依赖结构，这款纯机械弹簧式减震结构无需密封件、不存在油液泄漏风险，可在多粉尘、高低温交变、高湿度的恶劣工况下长期稳定工作，维护成本极低，适合野外作业设备、无定期维护条件的安装场景使用。

　　设计过程中，首先根据目标承载工况确定额定载荷下的压缩行程，将弹簧的并紧行程预留15%以上的安全余量，避免冲击载荷下弹簧压并导致结构硬碰撞；筒体与端盖的配合采用导向止口结构，保证活塞杆往复运动时的同轴度，避免偏磨导致的卡滞；内部弹簧的定位采用台阶式导向座，每根弹簧都有独立的定位凸台，防止设备振动过程中弹簧移位、互相干涉产生异响或失效。两端铰接孔的同轴度、活塞杆与筒体的同轴度在建模时都设置了严格的形位公差约束，三维建模过程中对弹簧全压缩状态做了干涉检查，确认所有运动部件在全行程内无硬接触，预留了足够的热膨胀间隙，适应不同环境温度下的尺寸变化。

　　安装边界方面，两端吊环的销轴孔直径、孔距、吊环厚度都按照通用铰接安装尺寸设计，可直接替换同规格的传统减震部件，无需额外修改安装支架；筒体的最大外径控制在常规安装空间范围内，不会与周边的管线、结构件产生干涉；整体结构的重量经过优化，在保证筒体强度、弹簧承载能力的前提下，尽可能降低了自身重量，减少对安装端的附加载荷。不同于橡胶减震块的老化失效问题，这款金属弹簧式减震结构的抗老化性能优异，使用寿命远长于橡胶类减震元件，在长期静载下不会出现蠕变下沉，能长期保持稳定的支撑高度与减震性能。

　　从功能特性来看，该结构可同时承受轴向的拉压载荷，在设备产生向上的弹跳、向下的冲击时都能提供缓冲作用，不会出现单向减震的失效问题；筒体外侧的防尘结构可阻挡外界粉尘、碎屑进入内部运动副，减少导向面的磨损，延长部件使用寿命。建模时对所有运动部件做了运动仿真验证，确认在最大设计行程内，弹簧的压缩量在材料许用应力范围内，铰接部位的接触应力满足长期交变载荷下的疲劳强度要求，适合长期承受往复振动载荷的工作场景。
