M48-1M型集成式润滑供油装置

　　在自动化生产线、精密机床以及各类需要持续精准润滑的工业设备场景中，这类集成式润滑供油装置是保障传动部件长期稳定运行的核心配套部件，M48-1M这款装置主要适配采用脉冲润滑方式的设备，覆盖滚珠丝杠副、导向联轴器这类对润滑剂量、供油频次有明确要求的传动场景，避免传动副在高速往复或旋转运动中出现干磨、温升过高、磨损加剧的问题。从实际使用逻辑来看，这类润滑装置不需要额外搭建复杂的外置供油管路，整体采用集成式箱体结构，所有动力、储油、调节部件都整合在同一个金属箱体内，现场安装时只需要固定箱体底座的安装耳，接通出油管路和动力线路即可投入使用，大幅降低了现场布线布管的工作量，也减少了外置管路泄漏、破损带来的设备故障风险。

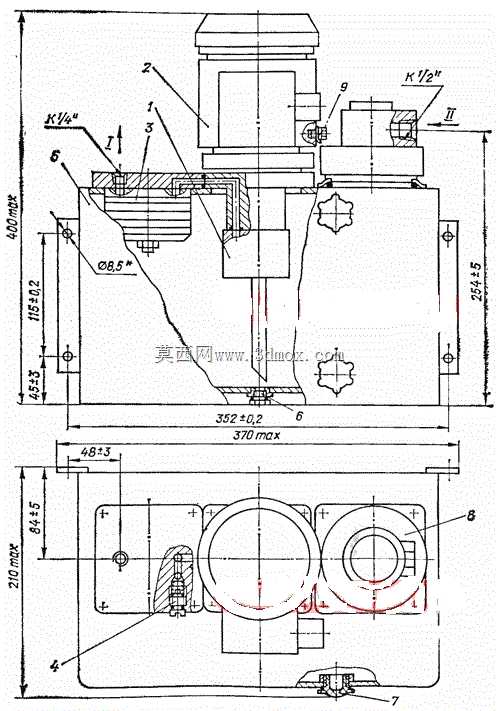

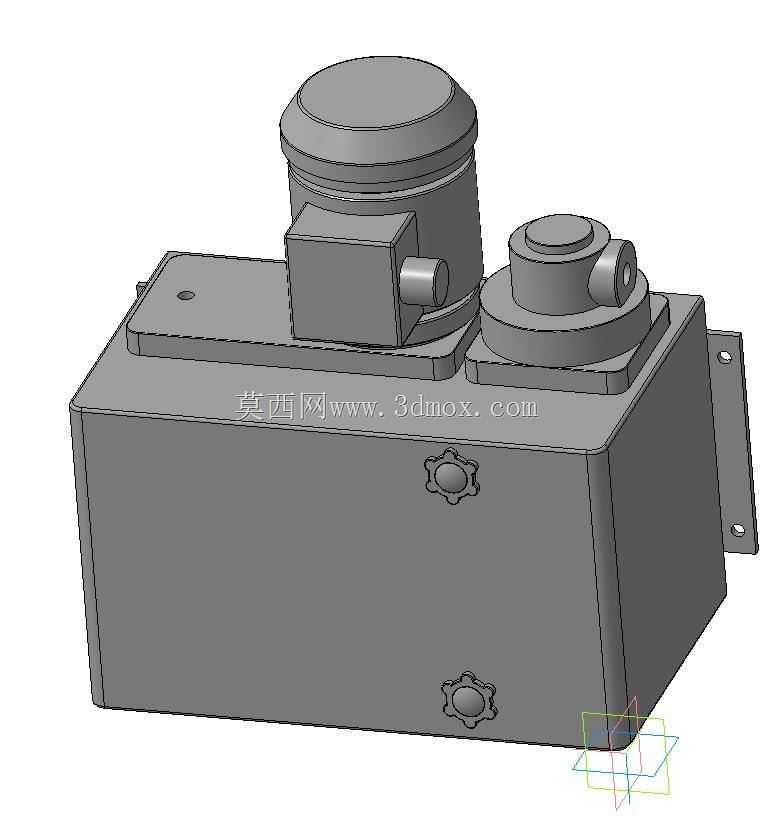

　　设计这款装置的三维结构时，首先要考虑的是安装边界的适配性，箱体主体采用方正的钣金焊接结构，底部预留的安装支耳带有标准安装孔位，能够直接固定在设备机架的预留安装平面上，不需要额外设计转接支架。箱体顶部的两个核心功能部件采用错落布局，较大的圆柱形部件是储油与动力集成单元，负责润滑油的存储与加压输出，旁边尺寸稍小的圆柱形部件是油量调节与脉冲分配单元，负责按照设定的频次将加压后的润滑油定量输送到各个润滑点，两个部件之间的连接油路全部内置在箱体上盖内部，外部没有裸露的连接管路，既避免了管路磕碰损坏，也让整体外观更加规整。箱体侧面设置的两个星型调节旋钮，分别对应供油压力调节和供油频次调节，操作人员不需要打开箱体，直接在外部旋转旋钮就可以完成参数调整，旋钮的位置设置在箱体侧面偏下的位置，既方便操作，也不会被顶部的部件遮挡操作空间。

　　从功能特性上来说，这款装置的脉冲润滑模式能够精准控制每个润滑周期的供油量，相比持续供油的润滑方式，能够大幅减少润滑油的浪费，同时避免过量润滑油溢出污染设备加工区域，尤其适配精密加工设备、电子组装设备这类对洁净度有一定要求的应用场景。针对滚珠丝杠的润滑需求，装置输出的润滑油能够均匀覆盖丝杠滚道与螺母接触面，在丝杠高速往复运动时形成稳定的油膜，降低滚动体与滚道之间的摩擦阻力，减少丝杠的温升变形，提升设备的定位精度保持性。针对导向联轴器的润滑场景，装置能够按照联轴器的运转转速调整供油频次，在联轴器高速运转时适当提升供油频率，保障联轴器的滑动接触面始终有足够的润滑油膜，避免联轴器出现咬合、异响等问题，延长联轴器的使用寿命。

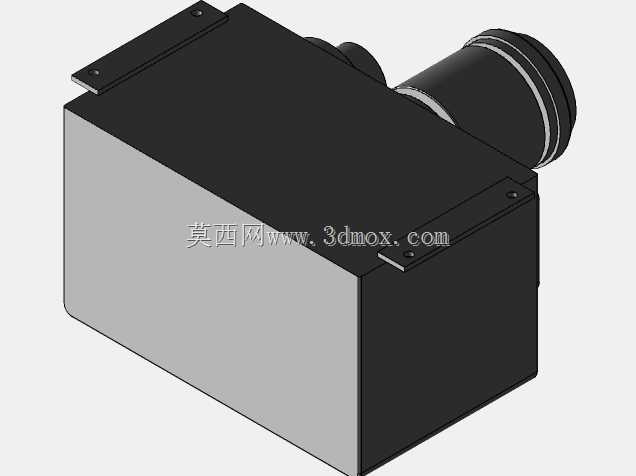

　　在三维建模的细节处理上，这款装置的所有外部轮廓都做了圆角过渡处理，没有尖锐的棱角，避免现场安装维护时划伤操作人员；箱体上盖的安装孔位采用沉孔设计，固定螺丝安装后不会突出上盖平面，不会影响顶部部件的安装与维护；各个功能部件的外形尺寸都按照实际产品的比例进行还原，安装接口的位置、尺寸都与实际产品保持一致，设计人员在做整机动画仿真、装配干涉检查时，可以直接将这个模型导入到整机装配体中，不需要额外调整尺寸与位置，能够准确检查出润滑装置与周边机架、传动部件、防护钣金之间是否存在干涉问题，提前规避现场安装时出现的尺寸冲突问题。对于需要做设备运维仿真的场景，这个模型也能够准确还原调节旋钮的位置、加油口的位置，方便制作运维指导的可视化内容，让现场维护人员能够快速找到操作点位，降低运维培训的成本。
