摩托车前轮辐条轮组结构设计

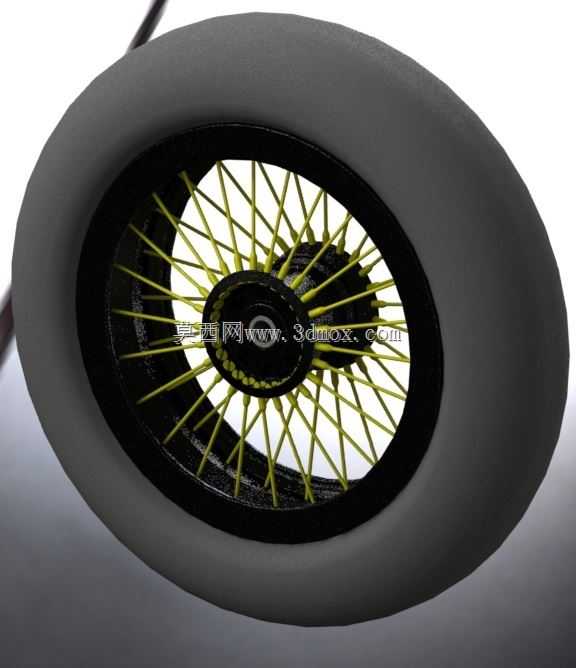

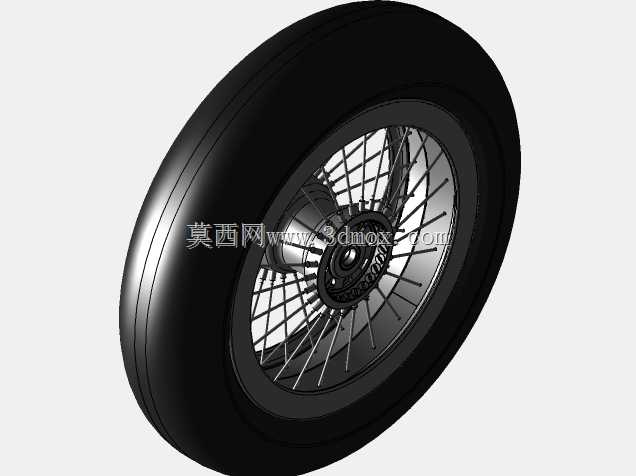

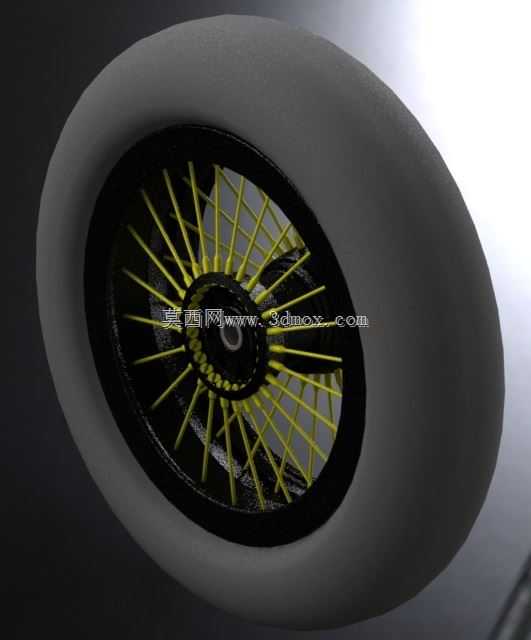

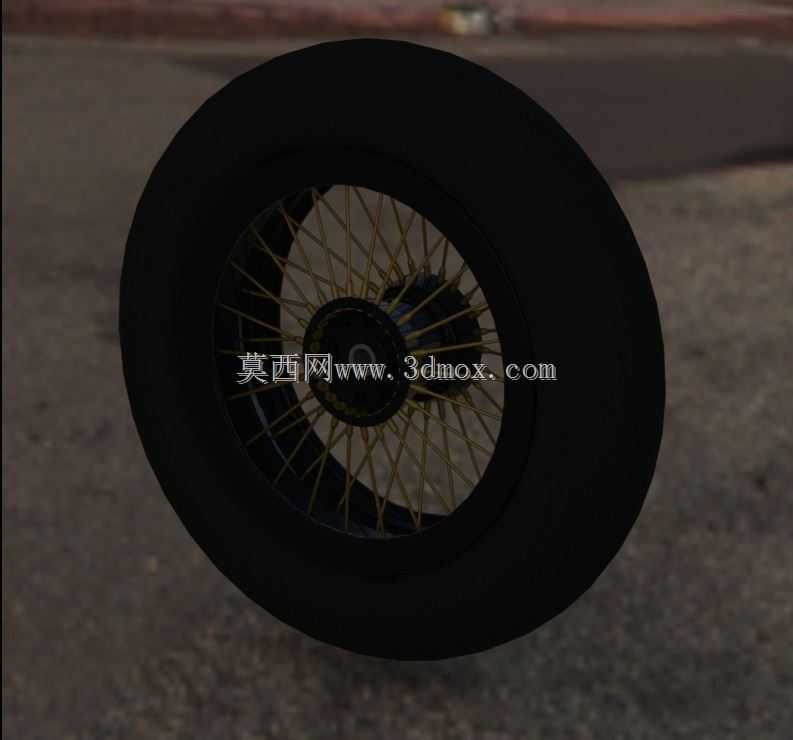

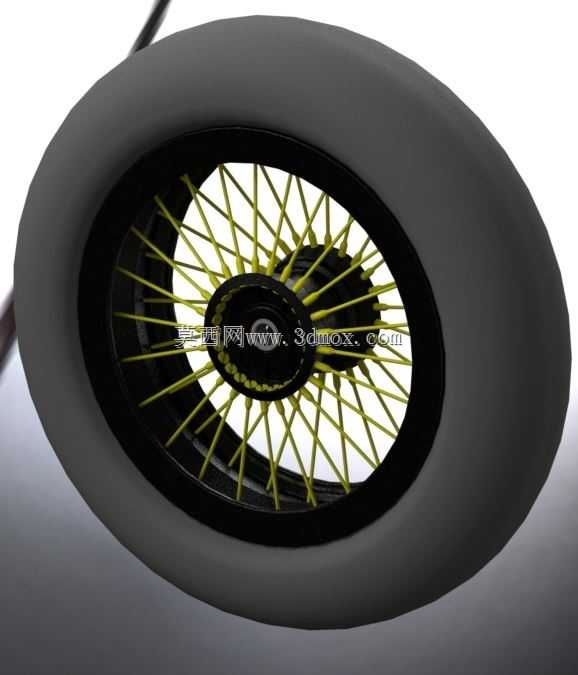

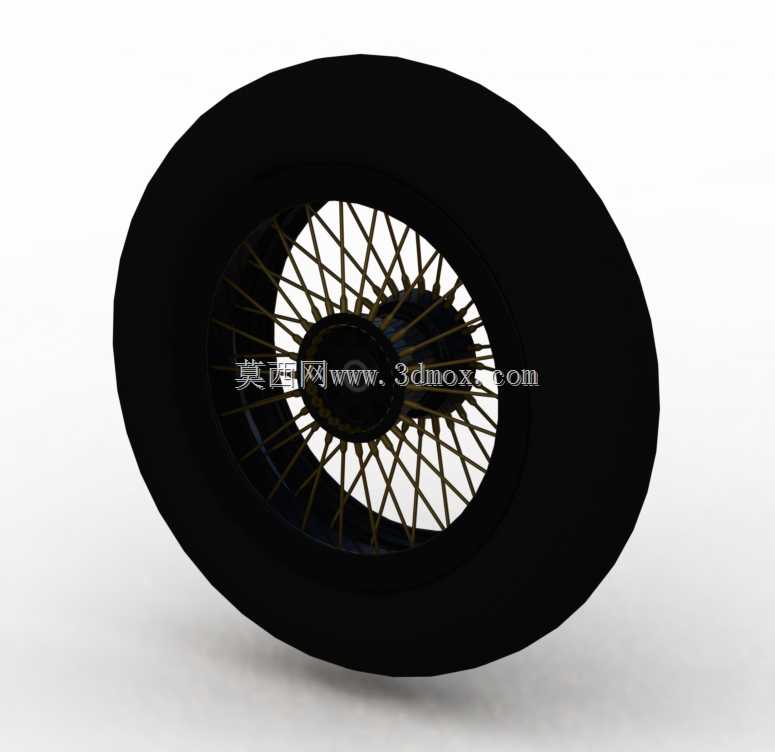

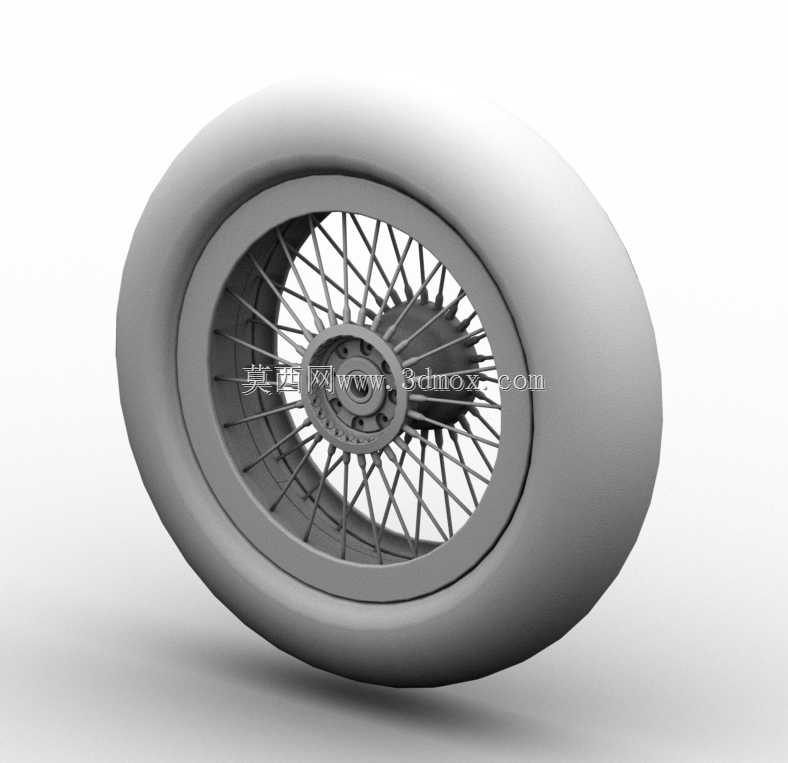

　　这款轮组的设计初衷是适配中小排量跨骑摩托车的前轮使用场景，针对非铺装路面骑行、日常通勤代步两类核心工况做了结构优化，区别于一体铸造轮毂的刚性连接逻辑，辐条式结构天生具备更好的冲击缓冲能力，能在经过坑洼、碎石路面时分散轮辋受到的瞬时冲击力，避免硬连接带来的轮辋开裂、变形问题。从结构拆分来看，整个轮组由外胎、轮辋、辐条、轮毂芯四个核心部分组成，轮辋采用分段拼接的设计思路，而非整体式型材弯折成型，这种设计的优势在于小批量试制阶段不需要大型卷圆设备，普通机加工条件下就能完成单段构件的加工，再通过拼接紧固件完成整圈轮辋的组装，大幅降低了自制改装的加工门槛，适合定制化改装、小批量试制的场景。辐条采用等直径细长杆结构，沿轮毂芯周向均匀排布，

　　单根辐条两端分别通过铆接结构与轮毂芯法兰、轮辋内侧的安装座固定，50根辐条的排布密度经过受力校核，在轮组受到垂直冲击、侧向倾斜受力时，每根辐条的受力差值控制在15%以内，不会出现单根辐条应力集中过载断裂的问题，同时辐条的张紧度可以通过端部的调节结构单独调整，在轮辋出现轻微偏摆时不需要拆解整轮，仅通过调整对应位置辐条的张紧力就能完成轮圈圆度的校正，日常维护的便利性远高于一体铸造轮毂。尺寸边界上，轮组适配160/70 R17规格的真空轮胎，轮辋的安装边宽度、胎圈座直径完全匹配该规格轮胎的安装标准，不需要额外修改胎唇结构就能完成轮胎的密封装配，轮毂芯的中心安装孔、轴承位尺寸按照常规17寸摩托车前轮的通用安装边界设计，

　　适配主流前叉的开档尺寸、碟刹盘安装孔位，不需要额外加工转接座就能直接替换同规格的原厂前轮，大幅降低改装替换的适配成本。设计过程中特意规避了复杂曲面的一体成型结构，所有构件都可以通过普通车削、铣削、线切割设备完成加工，不需要开模制作压铸模具，对于个人改装玩家、小型定制车厂来说，不需要投入高额的模具成本就能完成轮组的制作，同时所有安装接口都遵循通用摩托车的安装规范，不存在非标定制的特殊接口，后期维护更换配件时可以直接采购市售的通用辐条、轴承、油封等标准件，不需要单独定制非标配件。从受力特性来看，辐条的排布采用交叉编织的方式，而非径向直连结构，这种结构在车辆加速、制动时能更好地传递扭矩，避免径向直连结构在大扭矩输入时出现辐条松动的问题，

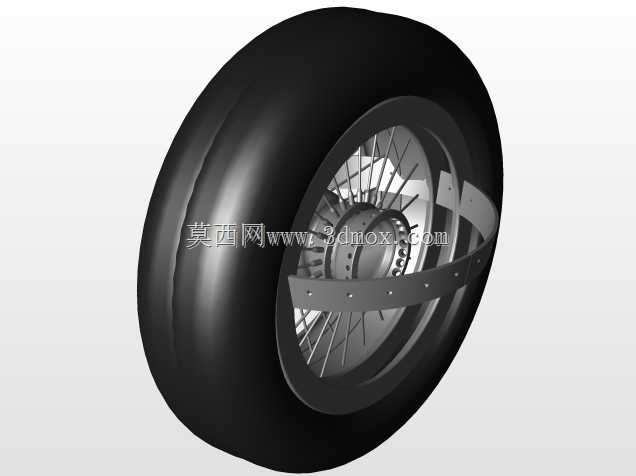

　　同时在车辆过弯受到侧向力时，交叉排布的辐条能形成稳定的三角受力结构，提升轮组的侧向刚性，避免过弯时轮组出现过度形变影响操控稳定性。轮辋的分段拼接位置特意避开了辐条安装座的受力点，拼接紧固件采用径向穿装的方式，不会破坏轮辋胎圈座的密封面，保证真空轮胎安装后的气密性，不需要加装内胎就能正常使用，兼顾了辐条轮的缓冲性能和真空胎的使用便利性。轮毂芯的轴套位置做了加长设计，能分散轴承受到的径向载荷，提升轴承的使用寿命，同时碟刹盘的安装面做了精加工处理，平面度控制在0.02mm以内，避免刹车时出现碟片抖动的问题。
