自行车中轴压配合轴承结构设计

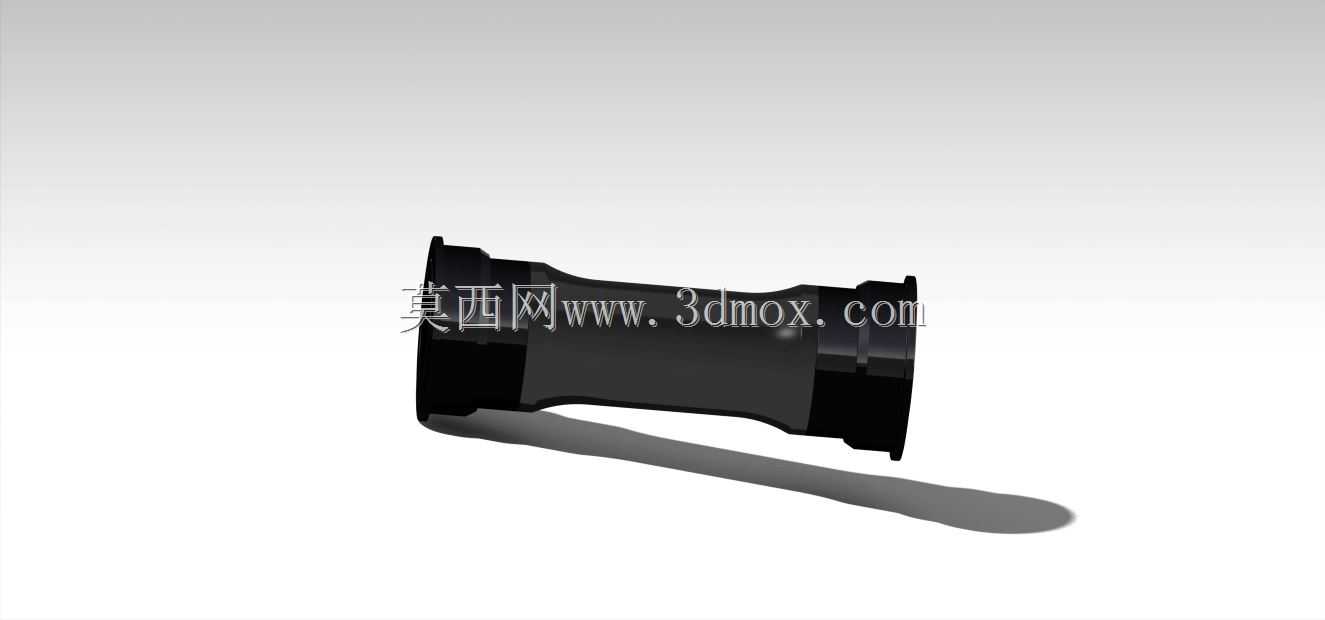

　　在两轮代步与运动骑行装备的传动系统布局中，中轴位置的压配合轴承承担着连接车架五通、承载曲柄脚踏回转载荷的核心作用，这类压装结构的设计合理性直接决定了骑行过程中动力传递的效率、回转部件的运转平顺性以及整套传动系统的服役寿命。不同于常规螺纹锁紧的轴承安装形式，压配合结构依靠轴承外圈与车架五通内壁、内圈与中轴芯轴之间的过盈量实现径向锁紧，无需额外的锁紧螺母或定位卡簧，能够在五通管内部有限的轴向空间内完成整套回转支撑的布置，尤其适配现代运动自行车追求轻量化、紧凑化的结构设计需求。从实际使用场景来看，这类压配合轴承需要同时承受多方向的复合载荷：骑行者站立踩踏时，曲柄端会传递垂直于回转轴线的径向冲击载荷，发力摇车时还会附带一定角度的倾覆力矩，

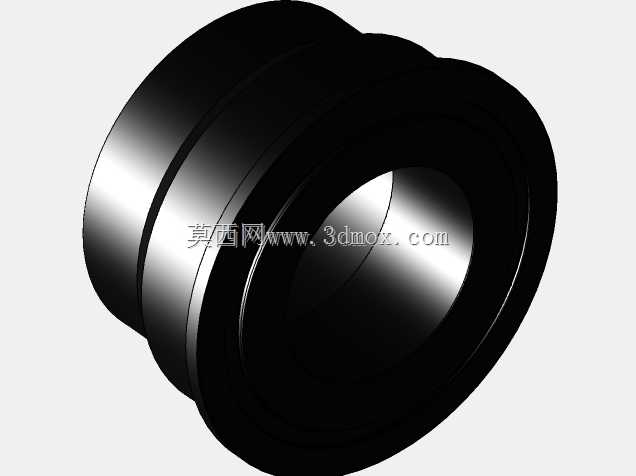

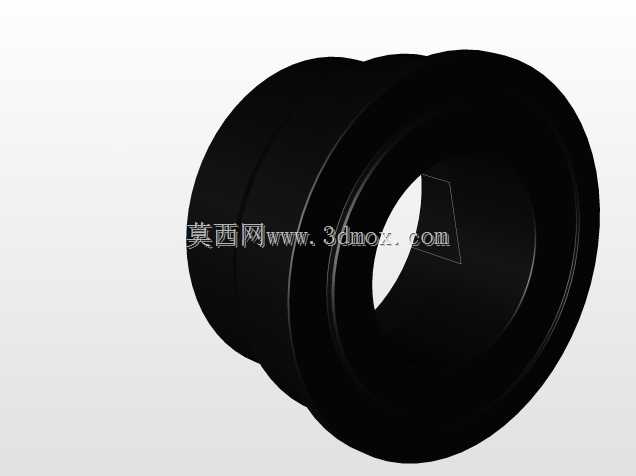

　　经过颠簸路面时车架五通产生的微形变也会作用在轴承配合面上，因此在设计阶段就需要对配合面的过盈量做精准核算——过盈量过小会导致轴承外圈在五通内出现蠕滑，长期使用后产生异响甚至配合面磨损，过盈量过大则会导致轴承内部径向游隙被过度挤压，增大回转阻力，甚至出现滚珠卡滞、提前疲劳剥落的问题。从结构外形来看，该轴承组件采用两端对称的阶梯式外圈设计，外圈两端的定位凸缘能够在压装到位后贴合五通管的端面，实现轴向位置的精准限位，避免压装过程中出现单侧压入过深导致的曲柄安装位偏移；内圈与中轴芯轴的配合段做了轻微的导入倒角，压装时能够自动导正中心，避免压装偏斜导致的配合面划伤。考虑到户外骑行的复杂使用环境，轴承的密封结构采用了多层接触式胶封设计，

　　外侧的防尘唇能够阻挡骑行过程中溅起的泥水、沙尘侵入轴承内部，内侧的密封唇则能够锁住轴承内部的润滑脂，减少长期使用后的润滑流失，降低维护频次。在安装边界的设计上，该压配合轴承的外圈直径严格匹配对应规格的五通管内径，轴向总长度与五通管的宽度适配，压装完成后两端伸出的内圈定位段能够直接与曲柄的安装端面贴合，保证曲柄回转时的端面跳动量控制在合理范围内，避免链条在牙盘与飞轮之间出现偏摆掉链的问题。设计过程中还需要考虑压装工艺的可行性，轴承外圈的压入端做了15度的导入锥角，压装时压力能够均匀作用在轴承外圈端面，不会通过滚动体传递压力，避免压装过程中对轴承内部滚道造成损伤；配合面的表面粗糙度也做了明确要求，五通内壁的粗糙度控制在Ra1.6以内，

　　轴承外圈配合面的粗糙度控制在Ra0.8以内，既能够保证压装后足够的抱紧力，也能避免表面微观凸起过多导致的实际过盈量偏离设计值。在实际的整车装配场景中，这类压配合轴承的压装需要使用专用的压装工装，保证压入力沿轴线方向均匀施加，禁止使用锤子直接敲击轴承端面，否则很容易导致轴承外圈变形、密封件损坏。从运动特性来看，该轴承组件的回转精度直接影响整套传动系统的运转顺滑度，合理的径向游隙设计能够让轴承在承受径向载荷的同时，适应车架五通在受力时产生的微小形变，避免出现卡滞问题；内部的滚动体采用高精度的钢球，滚道做了超精研处理，能够降低回转过程中的摩擦阻力，提升骑行时的动力传递效率。针对运动自行车频繁承受冲击载荷的使用特点，轴承的内外圈均采用渗碳淬火处理，表面硬度达到HRC60以上，芯部保留足够的韧性，能够承受突发的冲击载荷而不会出现开裂问题；配合面的过盈量设计还考虑了不同材质车架的特性，针对铝合金车架、碳纤维车架的不同形变特性，适配不同的过盈量区间，避免碳纤维车架压装时出现管壁开裂的问题。在日常维护场景中，这类压配合轴承虽然属于免维护设计，但在长期使用后如果出现进水进沙导致的回转阻力增大问题，可以使用专用的拉马将轴承从五通中取出，清洁更换润滑脂或者直接更换新轴承，压装时重新保证配合面的清洁度，避免杂质夹在配合面之间导致的压装定位偏差。
