同轴传动用科特联合轴连接件结构设计

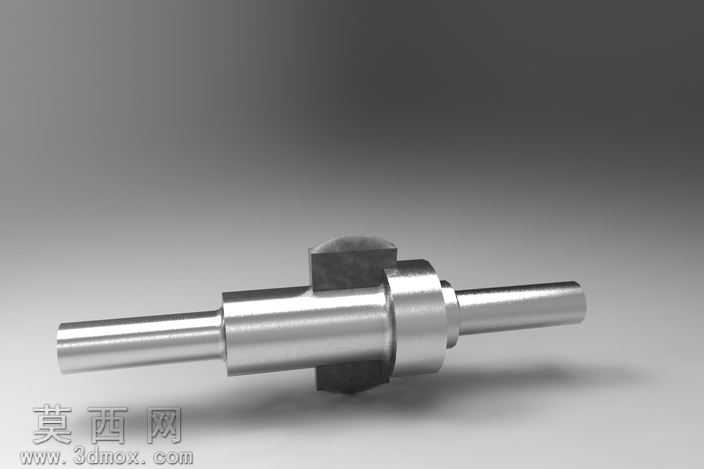

本作品为同轴轴类连接构件，采用三维参数化建模方式完成整体结构搭建，建模过程中以机械传动同轴度要求为核心基准，先通过草图绘制确定各轴段的直径、长度参数，依次完成两端伸出轴段、中间定位凸台、限位卡接结构的特征拉伸，针对中间的卡位结构采用切除拉伸特征完成精准造型，保证各轴段的同轴度公差控制在合理范围内，避免传动过程中出现偏磨、振动问题。材质设定上选用合金结构钢作为基础材质，渲染阶段调整金属材质的粗糙度、反射率参数，还原金属机加工后的哑光金属质感，对轴段的圆柱面做精车质感处理，对中间卡位的侧面做铣削加工质感区分，通过环境光、补光的参数调整，突出构件各轴段的圆柱轮廓与台阶结构的层次感，让整体渲染效果贴近实际机加工零件的真实外观。结构设计上，两端等径伸出轴段用于插入待连接的同轴轴件内孔，中间的环形凸台起到轴向定位作用，两侧对称的卡位结构可传递轴向拉力与轴向压缩力，避免连接后出现轴向窜动，整体结构无多余冗余设计，在保证连接强度的前提下尽可能控制构件整体重量，适配中小载荷的同轴传动连接场景。设计过程中重点考量了轴向受力的均匀性，对各台阶处的过渡位置做微小圆角处理，降低应力集中风险，同时保证各配合面的尺寸精度符合机械传动配合要求，既可以实现两根同轴轴的快速对接，也能稳定传递轴向的拉压载荷，适配轻载传动系统中的轴系连接需求，建模过程中所有特征均采用参数化驱动，后续可根据实际使用的轴径、载荷需求快速调整各段尺寸参数，无需重新搭建整体模型，提升了模型的复用性。
