升韵式工具持有人机械装置三维设计

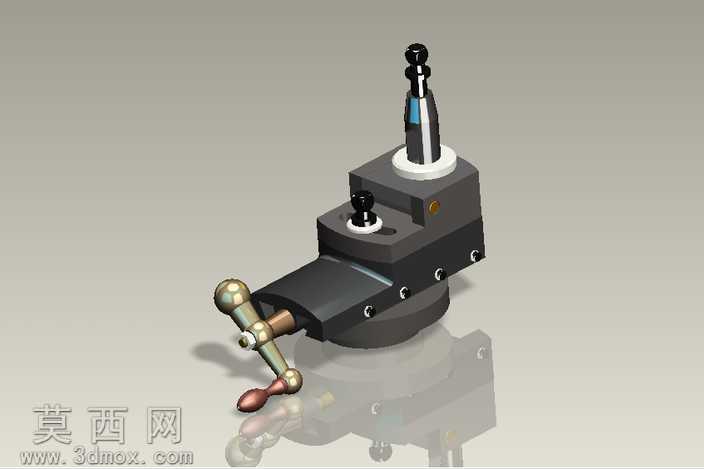

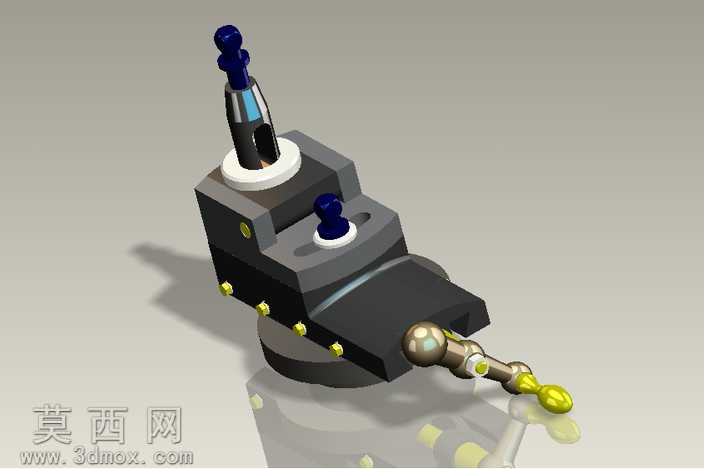

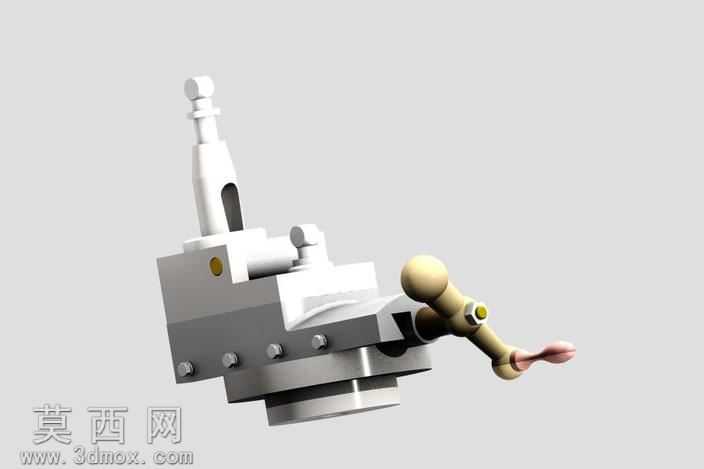

本作品为手动操作类工具持有人机械装置，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工的公差配合要求，对每一处装配接口、运动副位置都做了精准的尺寸约束，确保各部件之间的装配关系符合实际机械装配逻辑。模型整体采用多部件装配体结构完成搭建，从基座固定结构到操作手柄组件，从夹持执行端到调节锁紧机构，每一个零件都单独完成实体建模后再进行总装配，还原了真实机械产品的装配层级。渲染阶段采用工业产品级渲染参数设置，针对不同部件的材质特性做了差异化的材质贴图与参数调整：基座与主体金属结构部分采用磨砂银灰色金属材质，还原铸铁或铸钢件经机加工后的哑光金属质感，表面添加细微的机加工纹理与轻微的使用痕迹贴图，提升模型的真实感；操作手柄的握持部分采用黑色哑光工程塑料材质，模拟胶木手柄的防滑质感，金属操作杆部分采用抛光黄铜材质，添加金属反光与轻微的氧化色泽，还原铜质构件的真实视觉效果；锁紧旋钮、调节螺栓等标准件采用发黑处理的钢材材质，与主体金属材质形成视觉区分；前端夹持工作端采用抛光高速钢材质，突出工作部件的耐磨金属特性。结构设计上，该装置采用侧面法兰式固定结构，可通过法兰盘上的均布螺栓孔完成在设备机架上的固定安装；顶部设置双柄式操作机构，搭配黑色拨动手柄可实现机构的档位切换与锁紧控制，中部设置横向调节旋钮，可对前端夹持部件的伸出位置、夹持角度进行精细调节，前端的弹性夹头结构可适配不同柄径的工具装夹，满足多规格工具的夹持使用需求。设计过程中充分考虑了手动操作的人机工程学，操作手柄的布置位置、握持长度、扳动角度都经过模拟验证，确保操作人员施力顺畅，锁紧机构采用斜面自锁原理，保证装夹工具后不会出现松动滑脱的问题，各运动部件之间预留了合理的运动间隙，避免机构运动过程中出现卡滞问题，整体结构紧凑，功能集成度高，可作为小型机加工工位的工具夹持工装使用。
